ОБЩЕЕ ОПИСАНИЕ

BR-9

ТОРМОЗА

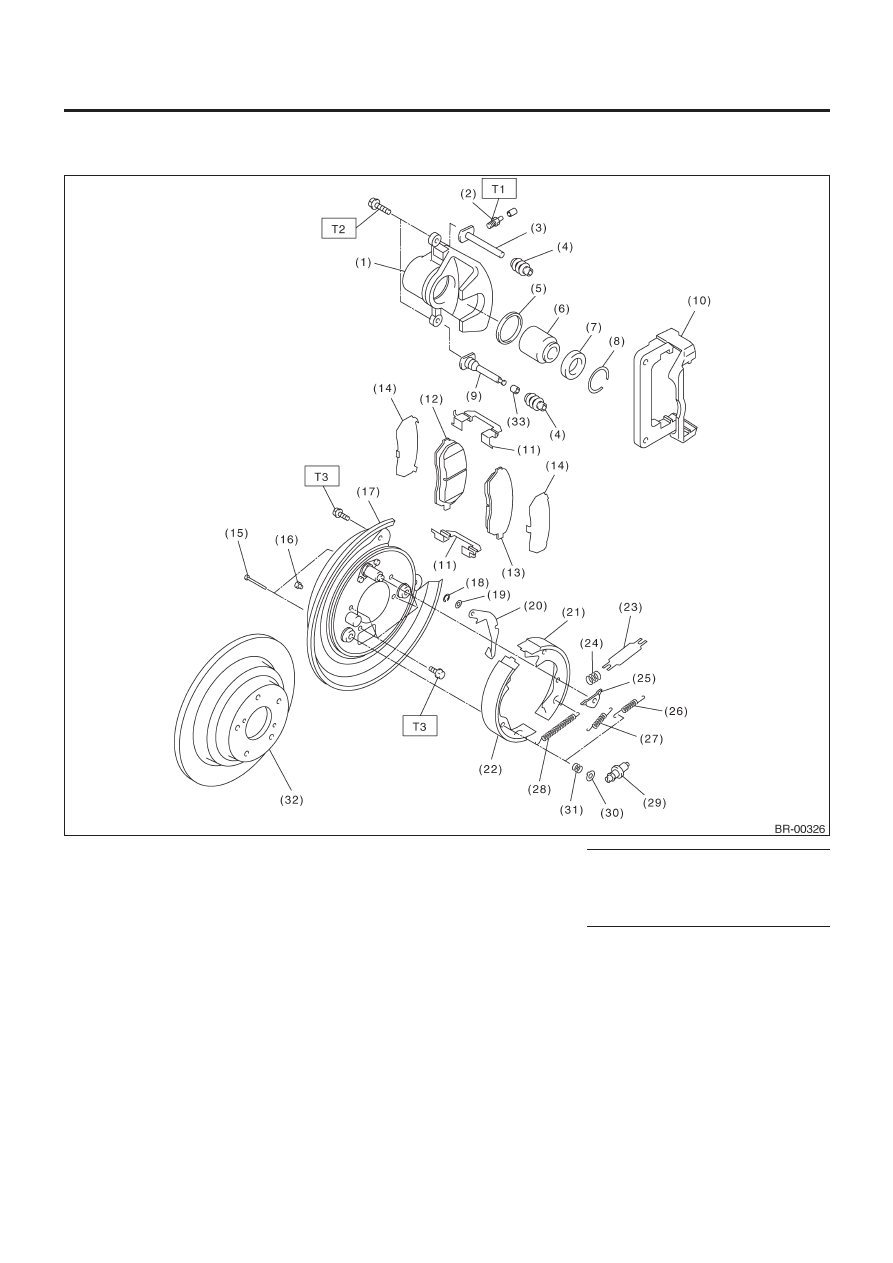

2.  ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

•14 ДЮЙМОВ

(1) Корпус

суппорта

(2)  Винт сброса воздуха
(3)  Направляющий палец (зеленый)
(4) Чехол

пальца

(5) Уплотнитель

поршня

(6) Поршень
(7)

Чехол поршня

(8)

Кольцо башмака

(9)  Стопорный штифт (желтый)
(10) Суппорт
(11) Зажим колодки
(12) Внутренняя колодка
(13) Внешняя колодка
(14) Прокладка
(15)  Зажимной палец колодки
(16) Крышка
(17) Задняя пластина
(18) Фиксатор
(19) Пружинная шайба

(20)  Рычаг стояночного тормоза
(21) Колодка стояночного тормоза

(вторичная)

(22) Колодка стояночного тормоза

(первичная)

(23) Стойка
(24)  Пружина колодки стойки
(25)  Направляющая пластина колодки
(26)  Возвратная пружина вторичной

колодки

(27)  Возвратная пружина первичной

колодки

(28) Регулировочная пружина
(29) Регулятор
(30)  Зажимной стакан колодки
(31)  Зажимная пружина колодки
(32) Дисковый ротор
(33) Втулка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

37 (3.8,27.5)

T3:

52 (5.3,38.3)

ОБЩЕЕ ОПИСАНИЕ

BR-10

ТОРМОЗА

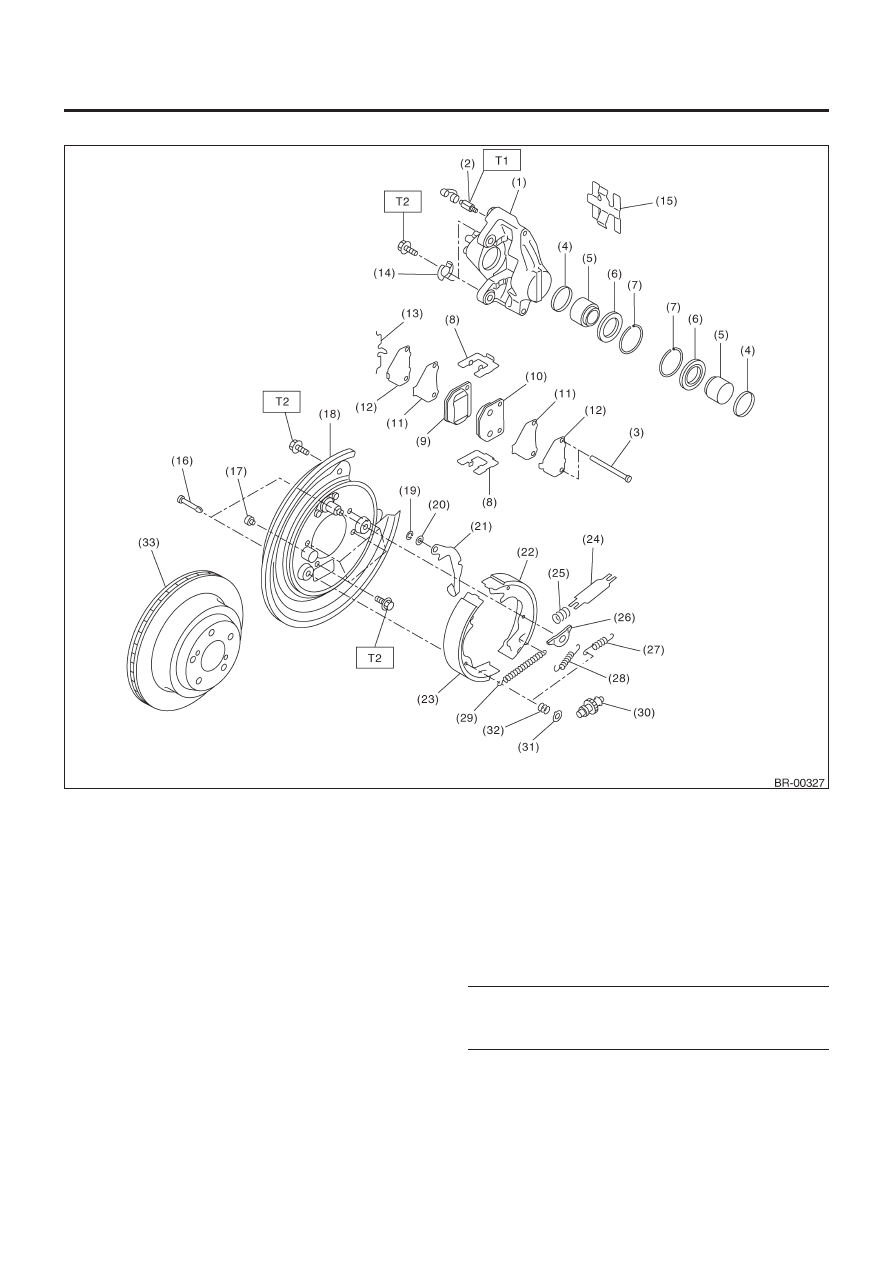

•15 ДЮЙМОВ

(1) Корпус

суппорта

(2)  Винт сброса воздуха
(3) Палец

колодки

(4) Уплотнитель

поршня

(5) Поршень
(6) Чехол

поршня

(7) Кольцо

чехла

(8) Зажим

колодки

(9) Внутренняя

колодка

(10) Внешняя колодка
(11) Внутренняя прокладка
(12) Внешняя прокладка
(13) Зажим M
(14) Шайба
(15) Поперечная пружина
(16)  Зажимной палец колодки
(17) Крышка
(18) Задняя пластина
(19) Фиксатор
(20) Пружинная шайба
(21)  Рычаг стояночного тормоза
(22)  Колодка стояночного тормоза (вторичная)

(23)  Колодка стояночного тормоза (первичная)
(24) Стойка
(25) Пружина колодки стойки
(26)  Направляющая пластина колодки
(27)  Возвратная пружина вторичной колодки
(28)  Возвратная пружина первичной колодки
(29) Регулировочная пружина
(30) Регулятор
(31)  Зажимной стакан колодки
(32)  Зажимная пружина колодки
(33) Дисковый ротор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:

52 (5.3, 38.3)

ОБЩЕЕ ОПИСАНИЕ

BR-11

ТОРМОЗА

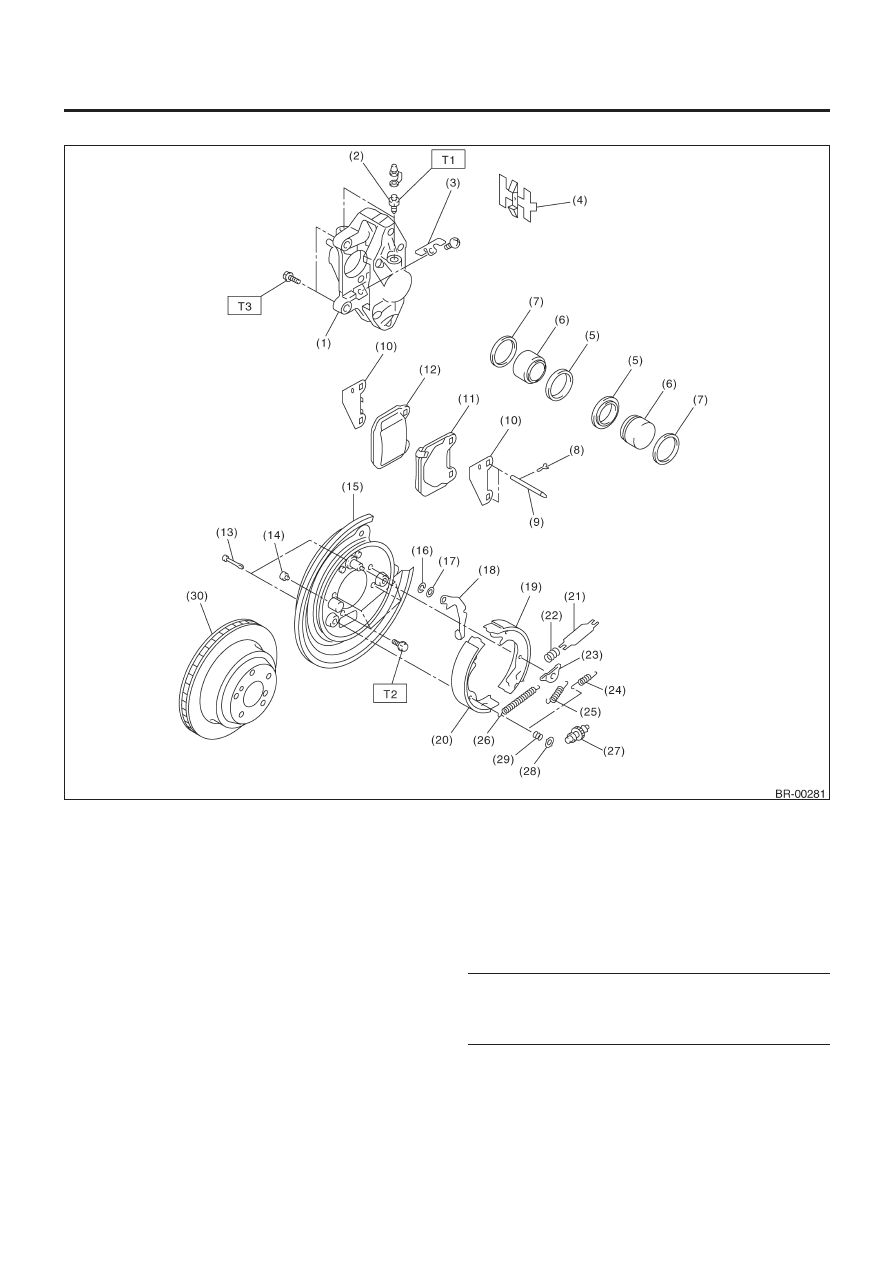

•17 ДЮЙМОВ

(1) Корпус

суппорта

(2)  Винт сброса воздуха
(3) Направляющая

пластина

(4) Поперечная

пружина

(5) Чехол

поршня

(6) Поршень
(7) Уплотнитель

поршня

(8) Зажим
(9) Палец

колодки

(10) Прокладка колодки
(11) Колодка (внешняя)
(12) Колодка (внутренняя)
(13)  Зажимной палец колодки
(14) Крышка
(15) Задняя пластина
(16) Фиксатор
(17) Пружинная шайба
(18)  Рычаг стояночного тормоза
(19)  Колодка стояночного тормоза (вторичная)
(20)  Колодка стояночного тормоза (первичная)
(21) Стойка

(22)  Пружина колодки стойки
(23)  Направляющая пластина колодки
(24)  Возвратная пружина вторичной колодки
(25)  Возвратная пружина первичной колодки
(26) Регулировочная пружина
(27) Регулятор
(28)  Зажимной стакан колодки
(29)  Зажимная пружина колодки
(30) Дисковый ротор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

20 (2.0, 14.5)

T2:

52 (5.3,38.3)

T3:

65 (6.6,47.9)

ОБЩЕЕ ОПИСАНИЕ

BR-12

ТОРМОЗА

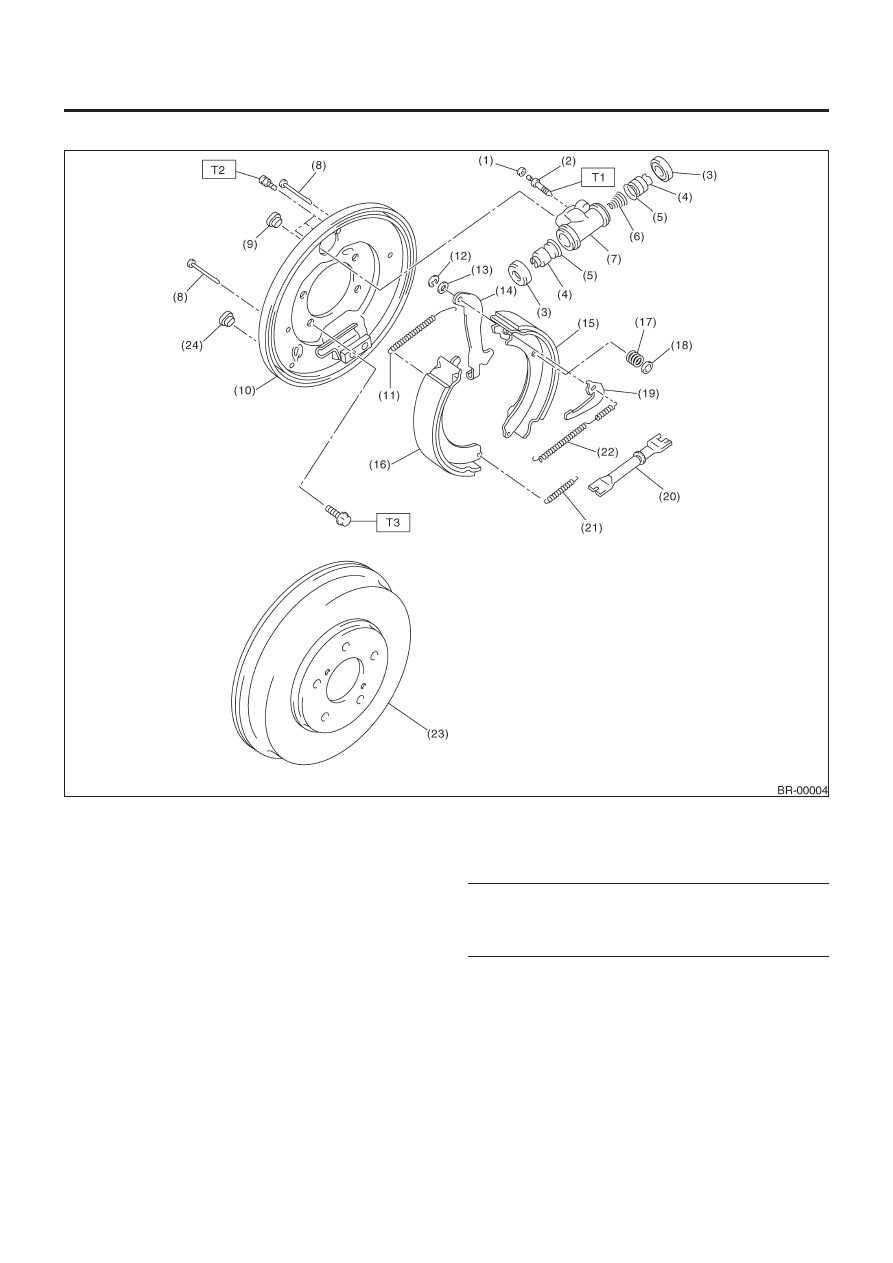

3.  ЗАДНИЙ БАРАБАННЫЙ ТОРМОЗ

(1)  Крышка сброса воздуха
(2)  Винт сброса воздуха
(3) Чехол
(4) Поршень
(5) Стакан
(6) Пружина
(7)  Корпус цилиндра колеса
(8)

Палец

(9) Заглушка
(10) Задняя пластина
(11)  Возвратная пружина верхней колодки
(12) Фиксатор
(13) Шайба
(14)  Рычаг стояночного тормоза
(15)  Тормозная колодка (сбегающая)
(16) Тормозная колодка (набегающая)
(17)  Зажимная пружина колодки
(18) Стакан
(19) Регулировочный рычаг
(20) Регулятор
(21)  Возвратная пружина нижнего чехла

(22) Регулировочная пружина
(23) Барабан
(24) Заглушка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

10 (1.0, 7.2)

T3:

52 (5.3,38.3)
