ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-85

ABS (ДИАГНОСТИКА)

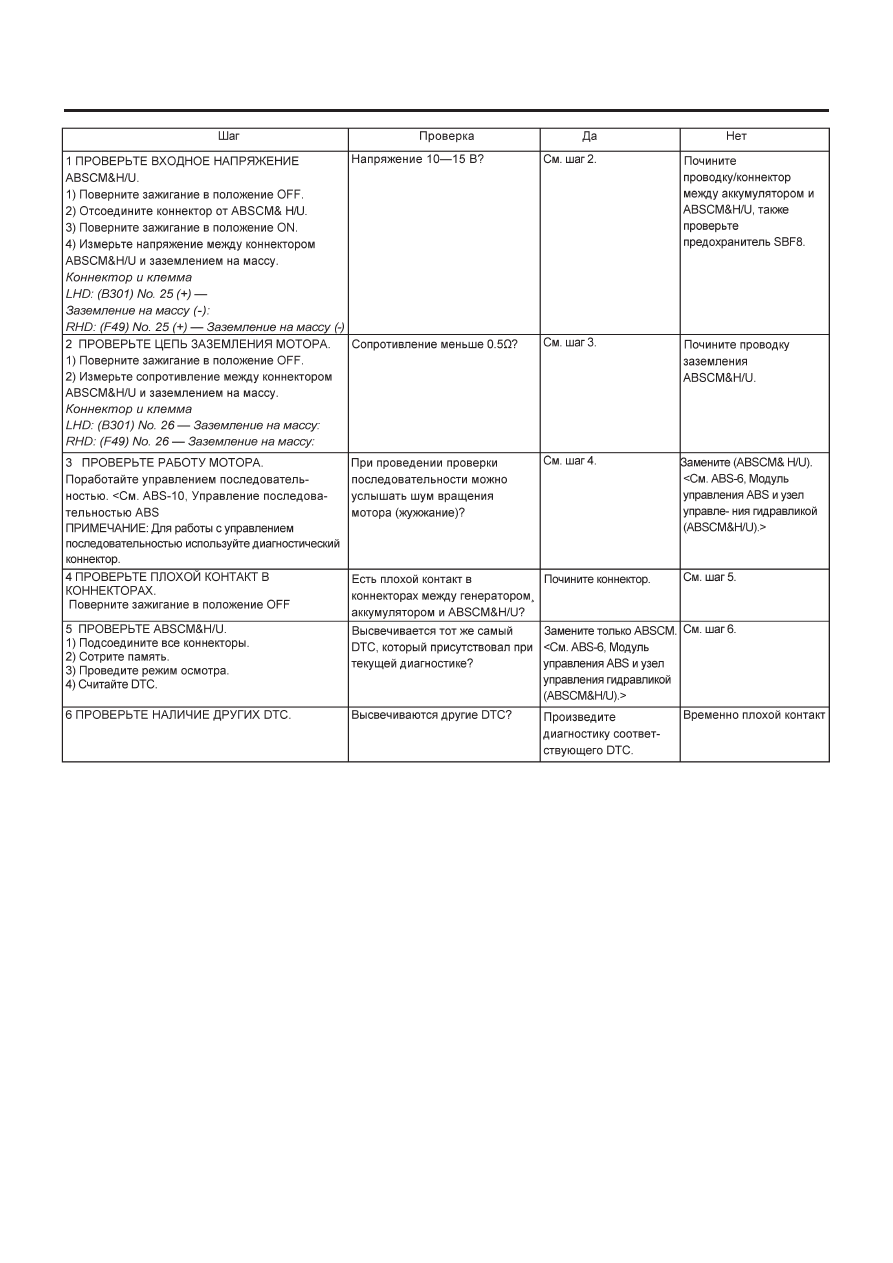

AA: DTC 52 ОТКРЫТАЯ ЦЕПЬ РЕЛЕ МОТОРА

ДИАГНОЗ:
• Неисправен мотор
• Неисправно реле мотора
• Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

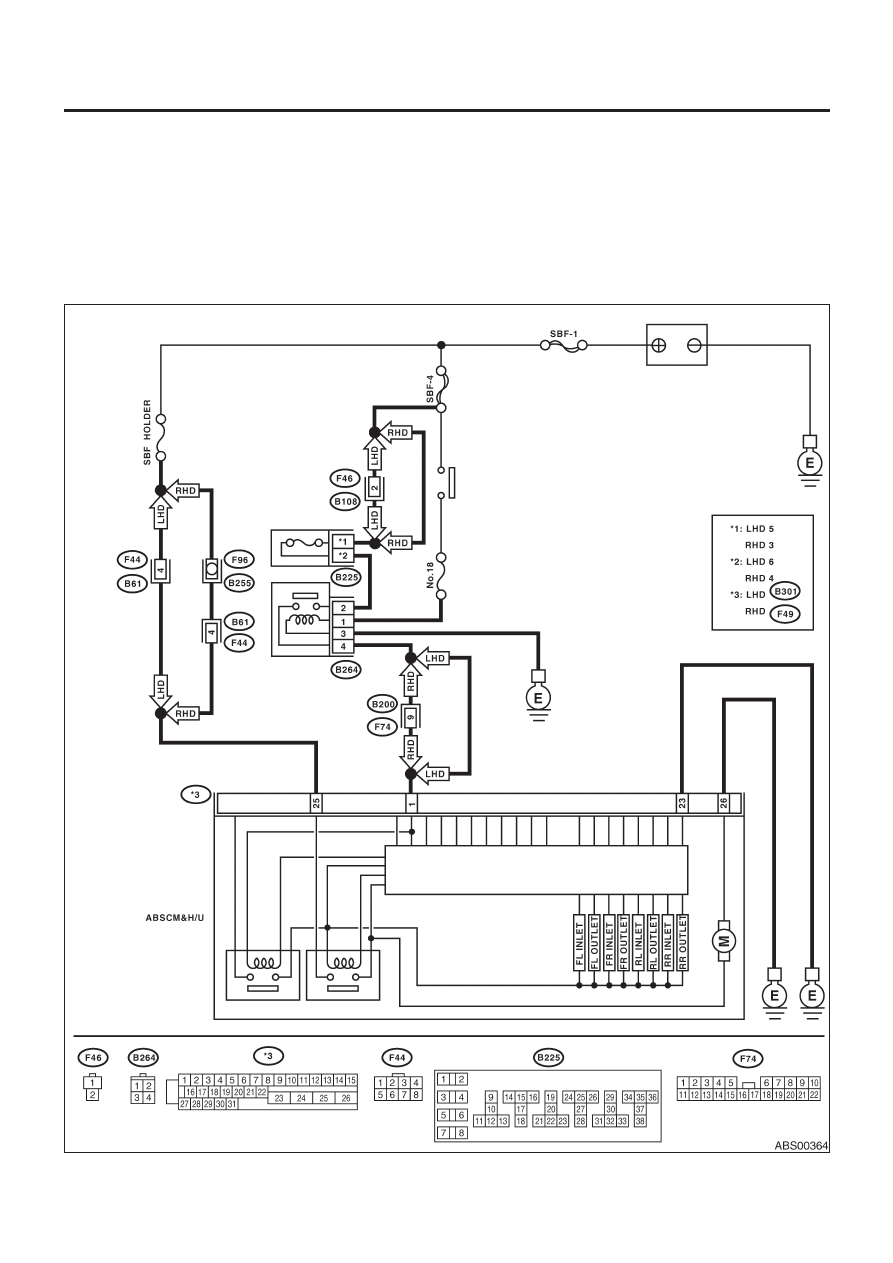

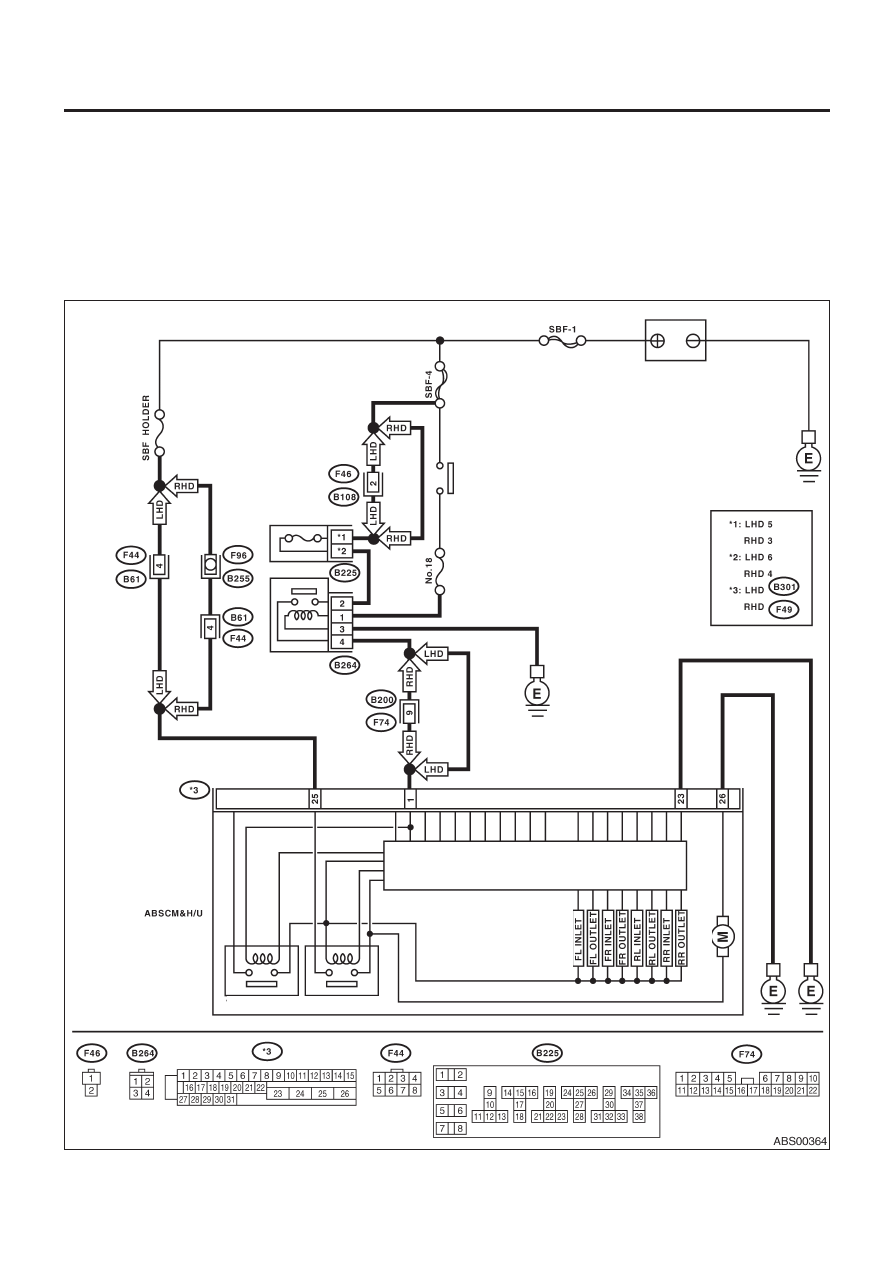

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Держатель
реле

Аккумулятор

Реле ABS

Реле клапана

Реле мотора

Соленоидный

клапан

Мотор насоса

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-86

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-87

ABS (ДИАГНОСТИКА)

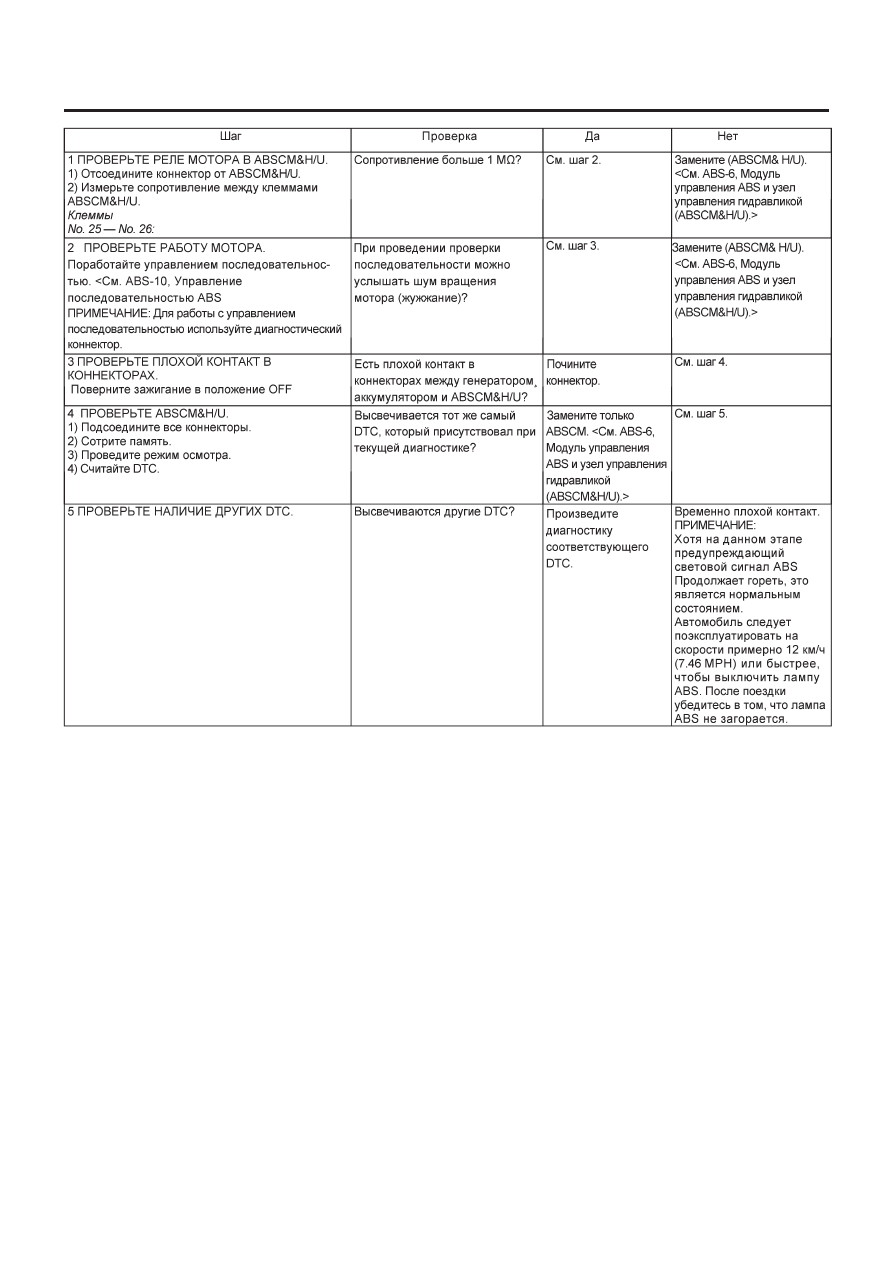

AB: DTC 52 НЕПОЛАДКА ВКЛЮЧЕНИЯ РЕЛЕ МОТОРА

ДИАГНОЗ:
• Неисправен мотор
• Неисправно реле мотора
• Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Держатель
реле

Аккумулятор

Реле ABS

Реле клапана Реле мотора

Соленоидный

клапан

Мотор насоса

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-88

ABS (ДИАГНОСТИКА)
