ФОНАРЬ ПОДСВЕТКИ

13-3

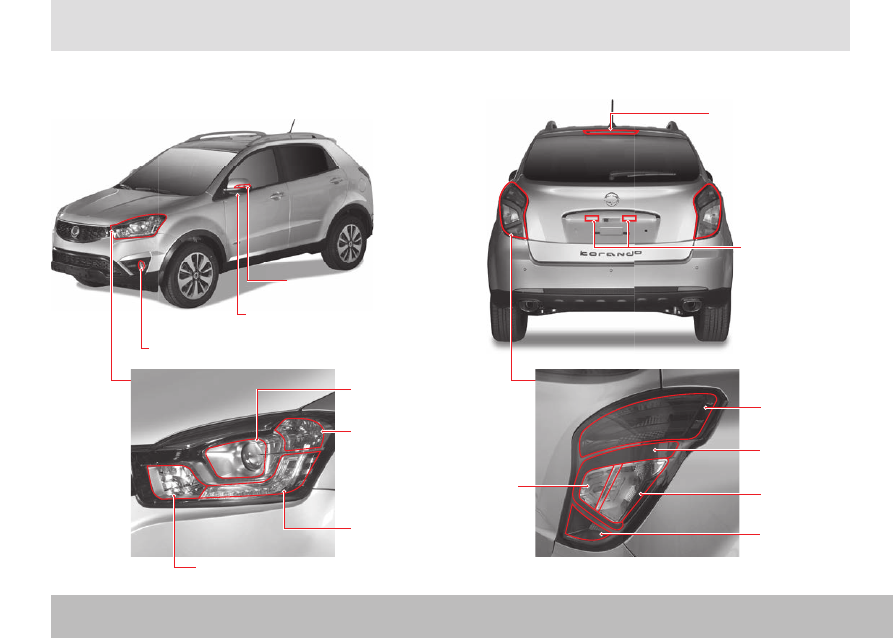

РАСПОЛОЖЕНИЕ НАРУЖНЫХ СВЕТОВЫХ ПРИбОРОВ

Указатель по-

воротов

Задний габа-

ритный фо-

нарь

Фонарь

заднего

хода

Стоп-сигнал,

прав. задний

противотум. фо-

нарь (Европа)

Повторитель указателя

поворота

Фонарь освещения зоны

у передней двери

Противотуманная фара

Стоп-сигнал

Верхний

стоп-сигнал

Подсветка реги-

страционного зна-

ка

Фара (ближ-
ний свет)

Фара (дальний свет)

Задний габа-

ритный фо-

нарь, DRL

Указатель

поворотов

ФОНАРЬ ПОДСВЕТКИ

13-4

ЗАДНИЙ КОМбИНИРОВАННЫЙ ФОНАРЬ

1.  Извлеките ключ из замка зажигания.
2.  Откройте дверь багажного отделения.
3.  Отверните  два  болта  крепления  за-

днего комбинированного фонаря.

4.  Снимите  задний  комбинированный

фонарь с автомобиля.

5.  Поверните  патрон  лампы  и  извлеките

его из корпуса фонаря.

6.  Извлеките лампу, надавив и повернув

ее.

7.  Замените лампу новой.
8.  Установка производится в порядке, об-

ратном порядку снятия.

ЗАМЕНА ЛАМП НАРУЖНЫХ СВЕТОВЫХ ПРИбОРОВ

Задний комбинирован-

ный фонарь

Фонарь

заднего

хода

Стоп-

сигнал

Указатель

поворотов

Задние противоту-

манные фонари

ФОНАРЬ ПОДСВЕТКИ

13-5

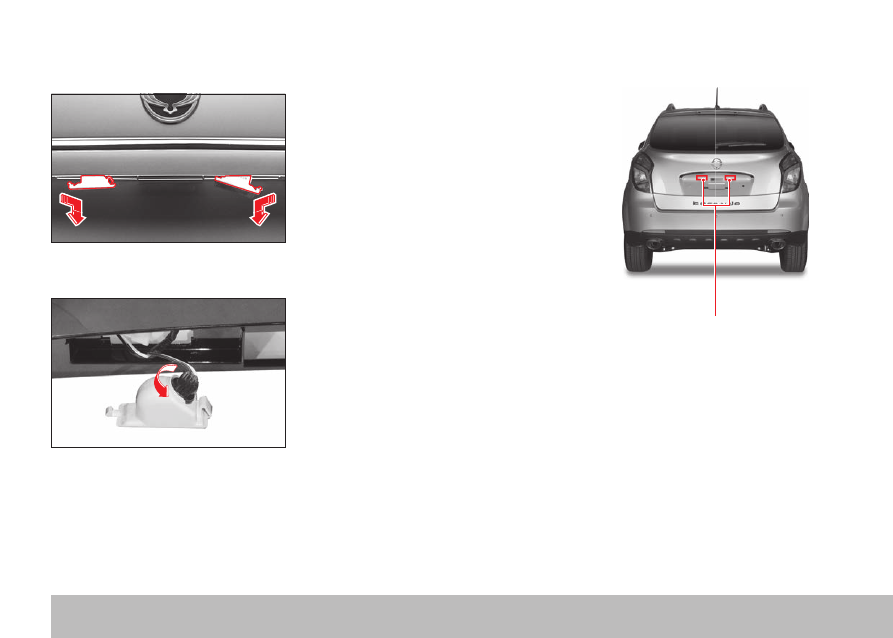

ПОДСВЕТКА РЕГИСТРАЦИОННОГО ЗНАКА

1.  Извлеките ключ из замка зажигания.
2.  Выверните два болта крепления бло-

ка подсветки регистрационного знака

и потяните блок вниз.

3.  Отсоедините патрон лампы от корпуса,

повернув его за разъем.

4.  Снимите лампу.
5.  Замените лампу новой.
6.  Установка производится в порядке, об-

ратном порядку снятия.

Подсветка регистраци-

онного знака

ФОНАРЬ ПОДСВЕТКИ

13-6

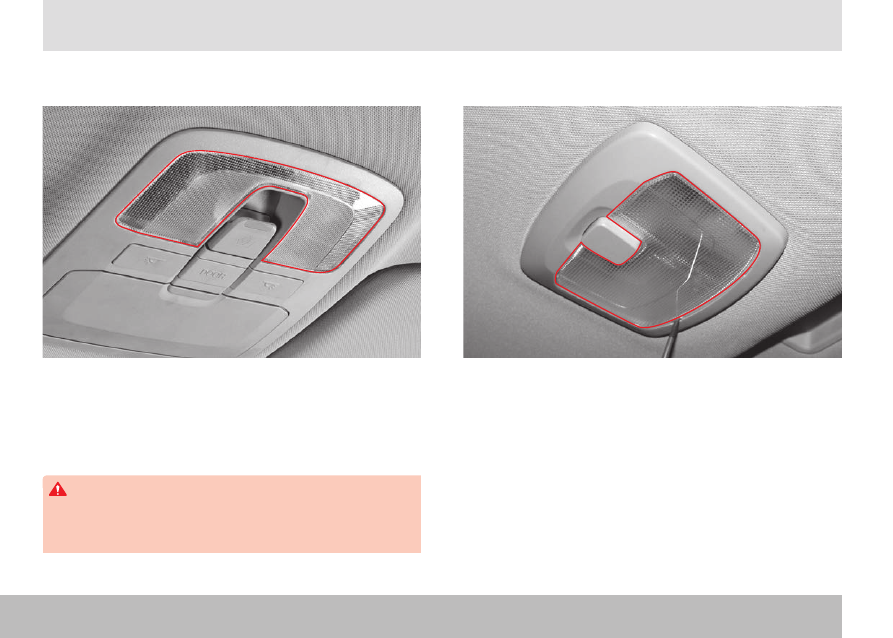

ЗАМЕНА ЛАМП ВНУТРЕННИХ СВЕТОВЫХ ПРИбОРОВ

1.  Извлеките ключ из замка зажигания.
2.  Обмотайте  конец  отвертки  тканью  и  вставьте  его  в  паз  на

крышке светильника. Затем освободите фиксатор и снимите

крышку.

3.  Замените лампу новой.
4.  Установите крышку на место.

ОСТОРОЖНО

Крышку  необходимо  поддеть  и  отодвинуть  со  стороны  задней

секции  (место  указано  стрелкой).  В  противном  случае  крышка

может быть повреждена.

1.  Извлеките ключ из замка зажигания.
2.  Обмотайте  конец  отвертки  тканью  и  вставьте  его  в  паз  на

крышке светильника. Затем освободите фиксатор и снимите

крышку.

3.  Замените лампу новой.
4.  Установите крышку на место.

ПЕРЕДНИЙ СВЕТИЛЬНИК

ЦЕНТРАЛЬНЫЙ СВЕТИЛЬНИК И СВЕТИЛЬНИК бА-

ГАЖНОГО ОТДЕЛЕНИЯ
