Skoda Kodiaq (2018 год). Руководство - часть 79

№

Потребители

13

Преднатяжитель ремня безопасности — левая сторона

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Разъёмы USB, диагностический разъём, Phonebox

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

Система KESSY

20

SCR (AdBlue

®

)

21

Полный привод

22

Тягово-сцепное устройство

23

Подъёмно-сдвижной люк

24

Свет справа

25

Центральный замок: передняя и задняя двери с левой стороны,

стеклоподъёмники слева, левое наружное зеркало заднего ви-

да: обогрев, функция складывания зеркала, регулировка поло-

жения зеркального элемента

26

Подогрев передних сидений

27

Освещение салона

28

Тягово-сцепное устройство

29

Не используется

30

Регулировка амортизаторов

31

Не используется

32

Парковочный ассистент, парковочный автопилот

33

Подушка безопасности

34

Климатическая установка, выключатель фонарей заднего хода,

зеркала с автоматическим затемнением, подогрев сидений, сто-

яночный тормоз, переключатель наружного освещения, панель

переключателей, электрический дополнительный отопитель,

розетки USB

35

Диагностический разъём, камера, радарный датчик

36

Светодиодная фара - правая

37

Светодиодная фара - левая

№

Потребители

38

Тягово-сцепное устройство

39

Центральный замок: передняя и задняя двери с правой стороны,

стеклоподъёмники справа, правое наружное зеркало заднего

вида: обогрев, функция складывания зеркала, регулировка по-

ложения зеркального элемента

40

Розетка 12 В

41

Преднатяжители ремней безопасности — правая сторона

42

Механизм блокировки крышки багажного отсека, омыватель

фар, омыватель ветрового и заднего стёкол

43

Усилитель аудиосистемы

44

Тягово-сцепное устройство

45

Элементы управления электрооборудования сиденья водителя

46

Розетка 230 В

47

Стеклоочиститель заднего стекла

48

Распознавание «слепых зон»

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Подогрев заднего сиденья

52

Подогрев передних сидений

53

Обогрев заднего стекла

318

Самостоятельные действия в сложных ситуациях

Предохранители в моторном отсеке

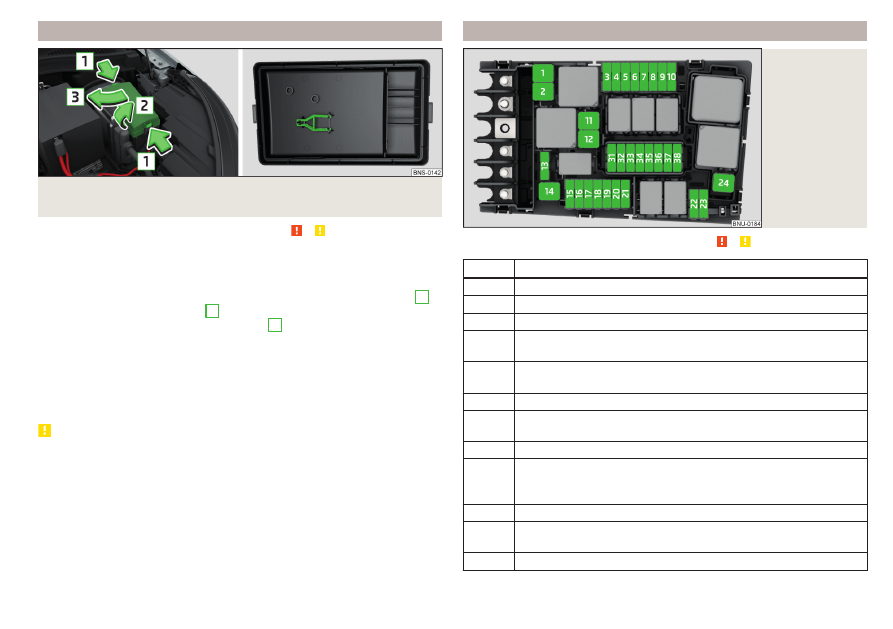

Илл. 350  Крышка блока предохранителей: снятие крышки/пласт-

массовый пинцет для предохранителей



Сначала прочтите и примите к сведению   и   на стр 316.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Одновременно сожмите фиксаторы крышки в направлении стрелок

1

 и

откройте крышку по стрелке

2



» илл. 350

.

›

Снимите крышку в направлении стрелки

3

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки

блока предохранителей

» илл. 350

.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните пинцет на место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

Назначение предохранителей в моторном отсеке

Илл. 351

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 316.

№

Потребители

1

ESC, стояночный тормоз

2

ESC

3

Система управления двигателя

4

Вентилятор радиатора, регулятор давления топлива, электриче-

ский дополнительный отопитель, компоненты двигателя

5

Зажигание, топливный насос, датчик уровня и температуры мас-

ла, компоненты двигателя

6

Датчик давления в тормозной системе

7

Насос ОЖ, заслонка системы выпуска ОГ, компоненты двигате-

ля

8

Лямбда-зонд

9

Насос охлаждающей жидкости, зажигание, система предвари-

тельного накаливания, расходомер воздуха, компоненты двига-

теля

10

Топливный насос

11

Дополнительный электрический отопитель, обогрев ветрового

стекла

12

Дополнительный электрический отопитель



319

Предохранители и лампы накаливания

№

Потребители

13

Автоматическая коробка передач

14

Не используется

15

Звуковой сигнал

16

Зажигание

17

ESC, система управления двигателя, катушка главного реле

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла

20

Охранная сигнализация

21

Не используется

22

Система управления двигателя

23

Стартер

24

Дополнительный электрический отопитель

31

Не используется

32

Не используется

33

Не используется

34

Не используется

35

Не используется

36

Не используется

37

Автономный отопитель

38

Не используется

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп или светодиодов производите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 288

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп

мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

320

Самостоятельные действия в сложных ситуациях

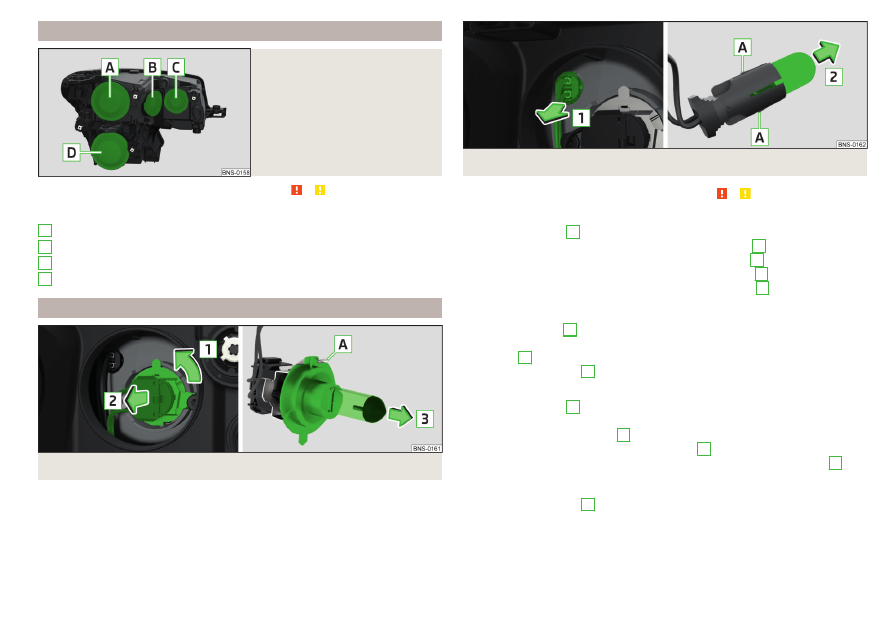

Расположение ламп накаливания в передних галогенных фарах

Илл. 352

Левая передняя фара



Сначала прочтите и примите к сведению   и   на стр 320.

Соответствие ламп накаливания

» илл. 352

Ближний свет
Указатель поворота
Дальний свет и габаритный огонь
Противотуманные фары

Замена ламп накаливания дальнего света и габаритного огня

Илл. 353  Замена лампы дальнего света

A
B
C
D

Илл. 354  Замена ламп габаритных огней



Сначала прочтите и примите к сведению   и   на стр 320.

Извлечение/установка лампы накаливания дальнего света

›

Снимите крышку

С



» илл. 352

 на стр. 321.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 353

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Извлеките лампу из патрона в направлении стрелки

3

.

›

Установите новую лампу в патрон так, чтобы выступ

A

 на патроне за-

фиксировался в выемке на лампе.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

›

Установите крышку

С



» илл. 352

 на стр. 321.

Извлечение/установка лампы накаливания габаритного огня

›

Снимите крышку

С



» илл. 352

 на стр. 321.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 354

.

›

Возьмитесь за патрон с лампой в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

С



» илл. 352

 на стр. 321.

321
