Замена лампы накаливания габаритного огня (галогенные
фары)

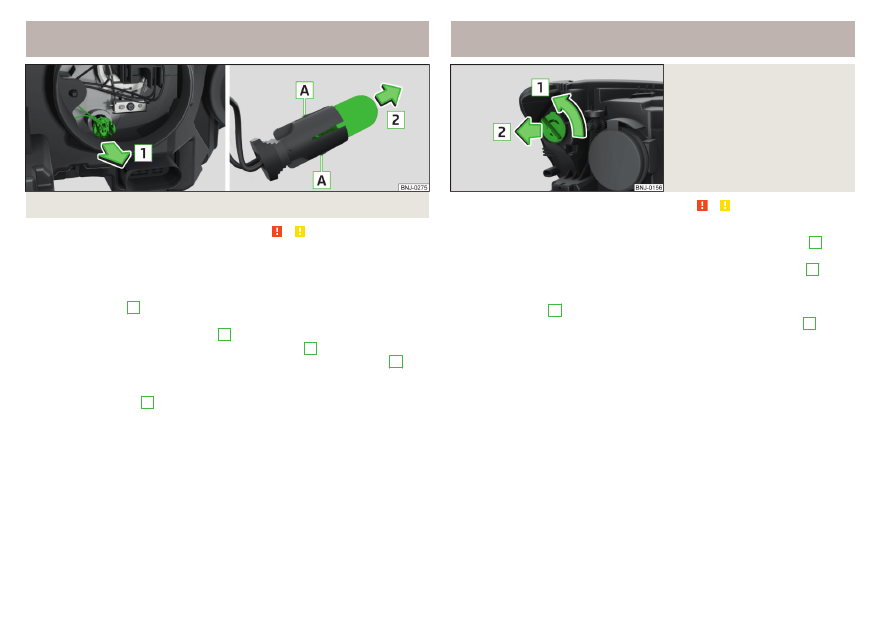

Илл. 210  Замена ламп габаритных огней

Сначала прочтите и примите к сведению   и   на стр 177.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 178

.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-
вины бачка стеклоомывателя

» стр. 178

.

›

Снимите крышку

B



» илл. 205

 на стр. 178.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

1



» илл. 210

.

›

Возьмите цоколь с лампой накаливания в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 205

 на стр. 178.

После замены лампы в правой фаре установите на место кронштейн гор-
ловины бачка стеклоомывателя

» стр. 178

.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 178

.



Замена лампы накаливания дневного ходового огня
(галогенная фара)

Илл. 211
Замена лампы дневного ходо-
вого огня

Сначала прочтите и примите к сведению   и   на стр 177.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 178

.

›

Поверните патрон с лампой накаливания в направлении стрелки

1

» илл. 211

.

›

Извлеките патрон с лампой накаливания в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-
ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой против направления стрелки

1

 до

упора.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 178

.



180

Самостоятельные действия в сложных ситуациях

Замена лампы накаливания ближнего света (галогенная фара)

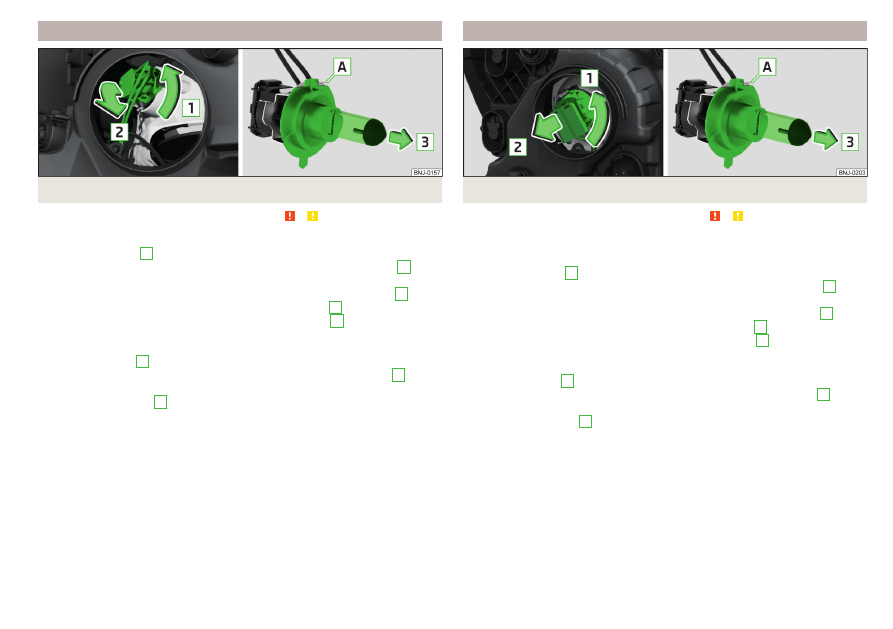

Илл. 212  Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению   и   на стр 177.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 178

.

›

Снимите крышку

D



» илл. 205

 на стр. 178.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 212

.

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу из разъёма в направлении стрелки

3

.

›

Установите новую лампу в разъём так, чтобы выступ

A

 на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-
ложном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

D



» илл. 205

 на стр. 178.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 178

.



Замена лампы накаливания дальнего света (галогенная фара)

Илл. 213  Замена лампы дальнего света

Сначала прочтите и примите к сведению   и   на стр 177.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-
вины бачка стеклоомывателя

» стр. 178

.

›

Снимите крышку

Е



» илл. 205

 на стр. 178.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 213

.

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Извлеките лампу из разъёма в направлении стрелки

3

.

›

Установите новую лампу в разъём так, чтобы выступ

A

 на разъёме за-

фиксировался в выемке на лампе.

›

Вставьте разъём с новой лампой накаливания в направлении, противопо-
ложном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

Е



» илл. 205

 на стр. 178.

После замены лампы в правой фаре установите на место кронштейн гор-
ловины бачка стеклоомывателя

» стр. 178

.



181

Предохранители и лампы накаливания

Замена лампы накаливания указателя поворота (галогенная
прожекторная фара)

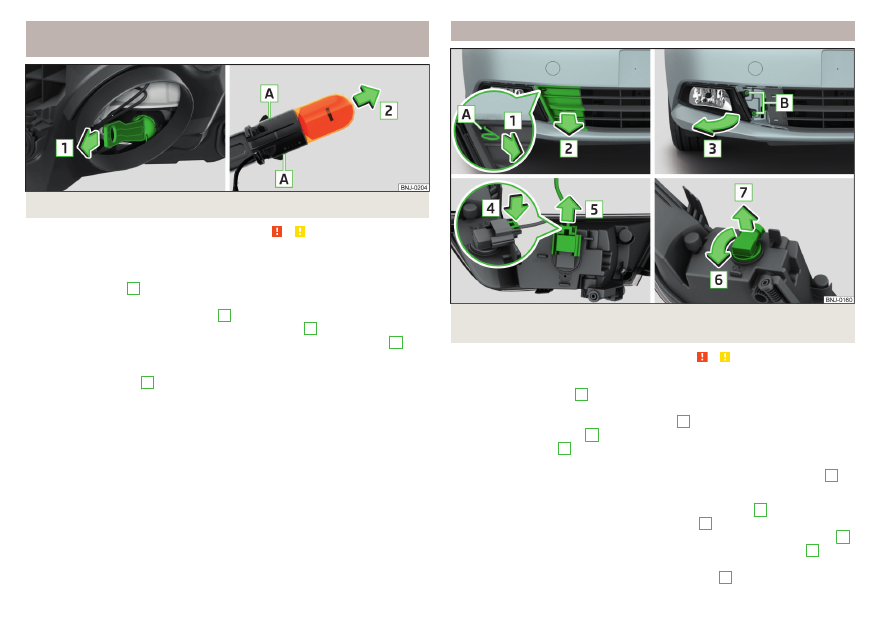

Илл. 214  Замена лампы указателя поворота

Сначала прочтите и примите к сведению   и   на стр 177.

Для замены лампы в правой фаре сначала снимите кронштейн горловины
бачка стеклоомывателя

» стр. 178

.

›

Снимите крышку

Е



» илл. 205

 на стр. 178.

›

Извлеките разъём с лампой накаливания, покачивая его из стороны в
сторону, по направлению стрелки

1



» илл. 214

.

›

Возьмите цоколь с лампой накаливания в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

Е



» илл. 205

 на стр. 178.

После замены лампы в правой фаре установите на место кронштейн гор-
ловины бачка стеклоомывателя

» стр. 178

.



Замена лампы противотуманной фары

Илл. 215  Снятие противотуманной фары/замена лампы противоту-
манной фары

Сначала прочтите и примите к сведению   и   на стр 177.

Снятие защитной решётки и фары

›

Вставьте в отверстие

A

 съёмник колёсных колпаков

» стр. 161

, Набор

бортового инструмента.

›

Потянув за крюк в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2



» илл. 215

.

›

Выверните винты

В

 с помощью отвёртки из набора бортового инстру-

мента.

›

Осторожно снимите противотуманную фару в направлении стрелки

3

.

Замена лампы

›

Нажмите на фиксатор разъёма в направлении стрелки

4



» илл. 215

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Поверните патрон вместе с лампой до упора по направлению стрелки

6

.

›

Извлеките патрон с лампой накаливания в направлении стрелки

7

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

6

.





182

Самостоятельные действия в сложных ситуациях

›

Подсоедините разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

3



» илл. 215

, и прикрутите её.

›

Установите защитную решётку и осторожно прижмите её до фиксации.

Замена лампы плафона освещения номерного знака

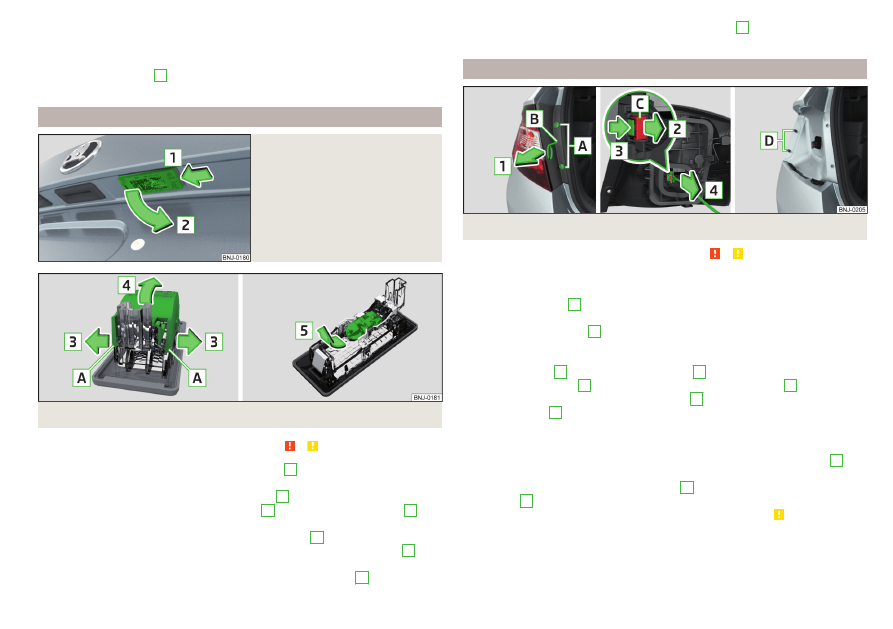

Илл. 216
Снятие фонаря подсветки но-
мерного знака

Илл. 217  Снятие колпачка/замена лампы

Сначала прочтите и примите к сведению   и   на стр 177.

›

Нажмите на плафон в направлении стрелки

1



» илл. 216

, чтобы он отсо-

единился.

›

Отклоните фонарь в направлении стрелки

2

 и снимите.

›

Отсоедините крышку фонаря в области

A

 в направлении стрелки

3

» илл. 217

.

›

Снимите крышку фонаря в направлении стрелки

4

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

5

.

›

Установите новую лампу в патрон.

›

Установите крышку фонаря против направления стрелки

4

.



›

Установите фонарь против направления стрелки

1

.

›

Нажмите на плафон, чтобы пружина надёжно зафиксировалась.

Снятие и установка заднего фонаря

Илл. 218  Снятие фонаря/отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 177.

Снятие

›

Откройте крышку багажного отсека.

›

Выкрутите винты

A

 с помощью отвёртки из набора бортового инстру-

мента.

›

Вставьте в отверстие

B

 съёмник колёсных колпаков, петлёй ручки вниз

(для правого фонаря — петлёй ручки вверх).

›

Поддерживая фонарь рукой, осторожно снимите его, потянув по направ-
лению стрелки

1



» илл. 218

, со штифтов

D

.

›

Оттяните фиксатор

C

 на разъёме в направлении стрелки

2

.

›

Отожмите фиксатор разъёма по стрелке

3

 и извлеките разъём движени-

ем по стрелке

4

.

Установка

›

Вставьте разъём в фонарь.

›

Закрепите фиксатор по направлению, противоположному стрелке

2

» илл. 218

.

›

Насадите задний фонарь отверстиями

В



» илл. 219

 на стр. 184 на

штифты

D

 на кузове

» илл. 218

.

›

Осторожно вдавите задний фонарь в проём на кузове

»

.

›

Затяните фонарь.

›

Закройте крышку багажного отсека.




