Skoda Yeti (2017 год). Руководство - часть 46

Предохранители и лампы накаливания

Предохранители



Введение

В этой главе вы найдёте сведения по следующим темам:
Предохранители в передней панели

187

Предохранители в моторном отсеке

189

Отдельные цепи защищены плавкими предохранителями.

›

Перед тем как заменять предохранитель, нужно выключить зажигание и
соответствующий потребитель.

›

Определите, какой предохранитель защищает цепь отказавшего потре-
бителя

» стр. 187

, Предохранители в передней панели или

» стр. 189

Предохранители в моторном отсеке.

›

Извлеките пластиковую скобу из крепления в крышке блока предохрани-
телей, установите скобу на соответствующий предохранитель и выньте
его.

Цвет предохранителя

Макс. сила тока в амперах

бежевый

тёмно-коричневый

7,5

красный

синий

жёлтый

белый

зелёный

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочитать и
соблюдать предупреждающие указания

» стр. 154

ОСТОРОЖНО

■

Никогда не «ремонтируйте» предохранители и не заменяйте их на

предохранители большего номинала – опасность возгорания! Кроме того
может возникнуть неисправность в другом месте электроцепи.

■

Перегоревший предохранитель можно узнать по выгоревшей металли-

ческой проволочке. Замените неисправный предохранитель на новый того
же номинала.

■

Если новый предохранитель тут же снова перегорает, немедленно обра-

титесь на сервисное предприятие.

Примечание

■

Рекомендуем всегда возить с собой запасные предохранители. Комплект

предохранителей можно выбрать из ассортимента оригинальных деталей
ŠKODA.

■

К одному предохранителю могут относиться несколько потребителей.

■

К одному потребителю могут относиться несколько предохранителей.

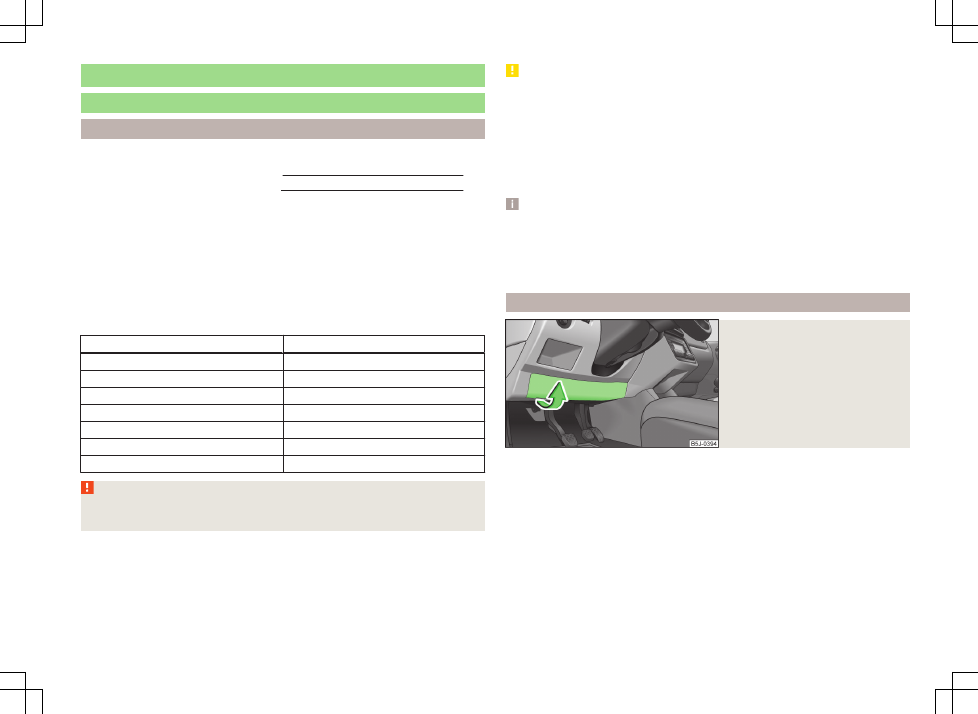

Предохранители в передней панели

Илл. 157
Нижняя сторона передней па-
нели: крышка блока предохра-
нителей



187

Предохранители и лампы накаливания

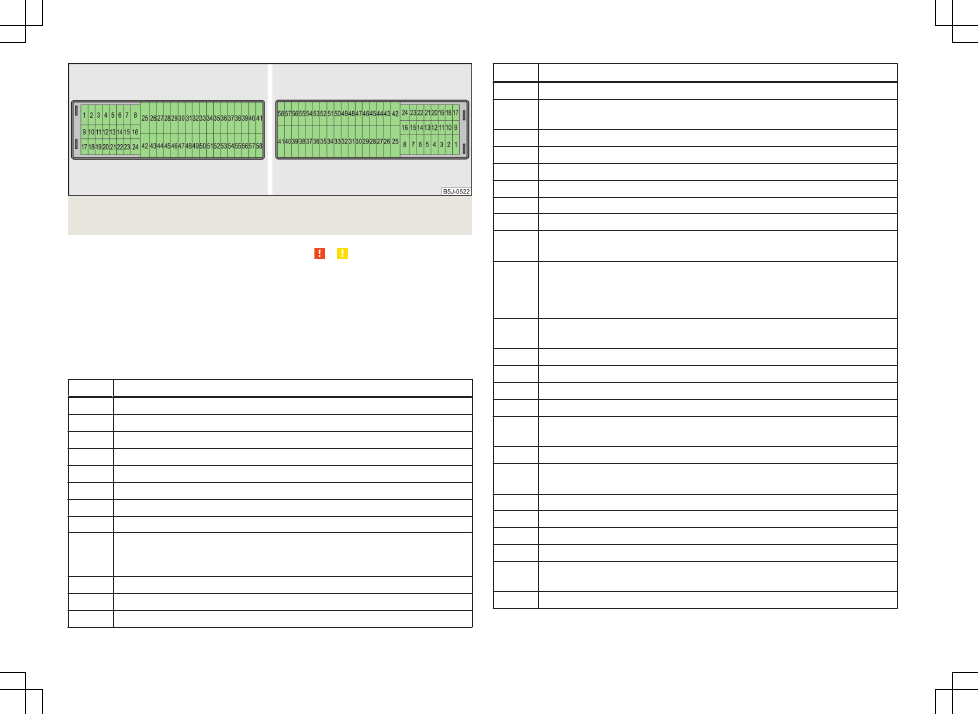

Илл. 158 Схема блока предохранителей автомобиля с левым/правым
расположением рулевого колеса

Сначала прочтите и примите к сведению и на стр 187.

Предохранители расположены за крышкой с левой стороны передней па-
нели.

›

Осторожно откройте крышку по стрелке и снимите её

» илл. 157

›

После замены предохранителя вставить крышку в переднюю панель
(против стрелки) направляющими выступами в отверстия панели прибо-
ров. Прижать крышку до фиксации.

Расположение предохранителей в передней панели

№

Потребители

Контакт S

СТАРТ-СТОП, климатическая установка

Комбинация приборов, корректор фар

Блок управления ABS, клавиша СТАРТ-СТОП

Бензиновый двигатель: Круиз-контроль

Фонарь заднего хода (МКП)

Зажигание, блок управления двигателя, АКП

Выключатель педали тормоза, вентилятор радиатора

Управление отопителем, блок управления климатической уста-
новки, парковочный ассистент, блок управления адаптивного
освещения, вентилятор радиатора, форсунки омывателя

Стеклоомыватель

Регулировка зеркал

Блок управления распознавания прицепа



№

Потребители

Блок управления АКП

Электродвигатель галогенной линзовой фары с функцией адап-
тивного освещения

Навигационная система PDA

Электрогидравлический усилитель рулевого управления

Питание переключателя освещения

Обогрев зеркал

Контакт S

Сигнал тревоги

Фонарь заднего хода, противотуманные фары с функцией
CORNER

Управление отопителем, блок управления климатической уста-
новки, парковочный ассистент, телефон, комбинация приборов,
датчик угла поворота рулевого колеса, ESC, блок управления бор-
товой сети, многофункциональное рулевое колесо

Освещение салона, вещевого ящика и багажного отсека, габа-
ритные огни

Центральный блок управления

Подогрев сидений

Стеклоочиститель заднего стекла.

Комплект для подключения телефона

Бензиновый двигатель: клапан абсорбера, дизельный двигатель:
регулировочная заслонка

Впрыск, насос системы охлаждения

Топливный насос, зажигание, круиз-контроль, управление реле
дополнительного отопителя (PTC)

Лямбда-зонд

ТНВД, клапан давления

БУ двигателя

Блок управления двигателя, вакуумный насос

Дневной режим освещения/головное устройство на а/м с систе-
мой СТАРТ-СТОП

Дальний свет



188

Самостоятельные действия в сложных ситуациях

№

Потребители

Задний противотуманный фонарь, преобразователь DC/DC
СТАРТ-СТОП

Противотуманные фары

Вентилятор отопителя

40-41 Не используется

обогрев заднего стекла

Звуковой сигнал

Стеклоочиститель ветрового стекла

Центральный блок управления систем комфорта

Блок управления двигателя, топливный насос

Прикуриватель, розетка в багажном отсеке

ABS, СТАРТ-СТОП преобразователь (DC/DC), ESC

Указатели поворотов, стоп-сигналы

СТАРТ-СТОП преобразователь (DC/DC), головное устройство

Электростеклоподъёмники (передний и задний) – левая сторона

Электростеклоподъёмники (передний и задний) – правая сторона

Стояночные огни – левая сторона, электропривод подъёмно-
сдвижного люка

СТАРТ-СТОП (комбинация приборов), сигнализация

Блок управления АКП

Омыватель фар, стояночные огни – правая сторона

Ближний свет слева, корректор фар

Ближний свет справа

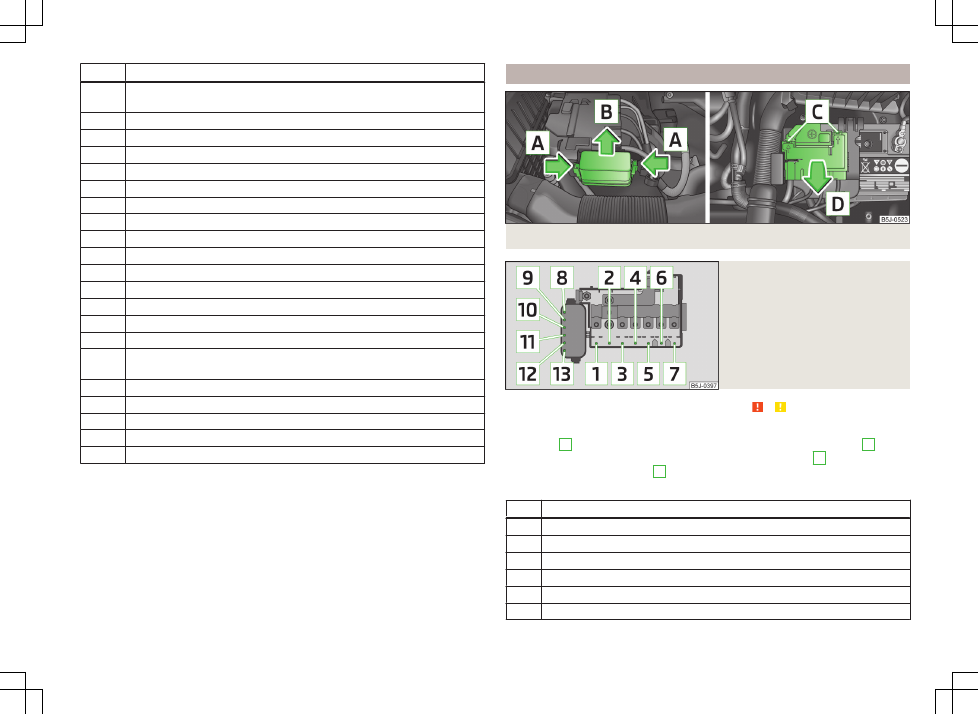

Предохранители в моторном отсеке

Илл. 159 АКБ: крышка блока предохранителей

Илл. 160
Схематическое изображение
блока предохранителей в мо-
торном отсеке.

Сначала прочтите и примите к сведению и на стр 187.

›

Одновременно сжать стопорные скобы крышки блока предохранителей,
стрелки

» илл. 159

, и сдвинуть крышку в направлении стрелки

›

Шлицевой отвёрткой отпереть крепления в отверстиях

и поднять

крышку вверх по стрелке

Расположение предохранителей в моторном отсеке

№

Потребители

Генератор

Не используется

Салон

Дополнительный электрический отопитель

Салон

Свечи зажигания, вентилятор радиатора





189

Предохранители и лампы накаливания

№

Потребители

Электрогидравлический усилитель рулевого управления

ABS/ASR/ESC

Вентилятор радиатора

Автоматическая коробка передач

ABS/ASR/ESC

Центральный блок управления

Дополнительный электрический отопитель

Примечание

Предохранители № 1–7 заменяются на сервисном предприятии.

Замена ламп накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Фары

191

Замена лампы ближнего и дальнего света (галогенные фары)

191

Замена лампы ближнего света (галогенные линзовые фары)

191

Замена лампы дальнего света (галогенные линзовые фары)

192

Замена лампы переднего указателя поворота

192

Замена лампы переднего габаритного огня

192

Противотуманные фары и дневной режим освещения

192

Противотуманные фары Roomster Scout

193

Замена лампы освещения номерного знака

193

Задний фонарь

193

Для замены ламп необходим определённый навык. Поэтому при неуве-
ренности рекомендуем производить замену ламп накаливания на сервис-
ном предприятии или обращаться к квалифицированным специалистам.

›

Перед заменой ламп накаливания выключить зажигание и все источники
света.

›

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

›

Отсек для блока с запасными лампами находится в пластиковом контей-
нере в запасном колесе или под покрытием для пола в багажном отделе-
нии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 154

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к аварии.

■

Лампы накаливания H7 и H4 находятся под давлением и при замене

могут лопнуть – опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

■

При замене ламп соответствующий световой прибор автомобиля дол-

жен быть выключен.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

■

При снятии и установке плафона освещения номерного знака и заднего

фонаря не повредите лакокрасочное покрытие и фонари.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы. Запасные

лампы можно приобрести из ассортимента оригинальных деталей ŠKODA.

■

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.

■

При неисправном светодиоде обратитесь на сервисное предприятие.

190

Самостоятельные действия в сложных ситуациях
