Индикация на дисплее Infotainment

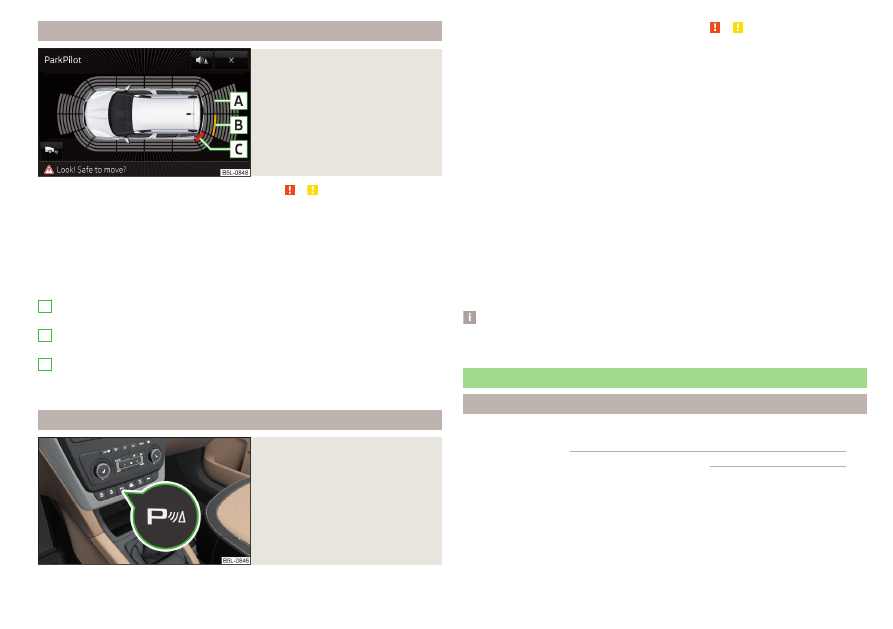

Илл. 145
Отображение информации на
дисплее

Сначала прочтите и примите к сведению   и   на стр 141.

Экранные кнопки и предупреждение о препятствиях

» илл. 145

Переключение на индикацию камеры заднего вида.
Выключение индикации парковочного ассистента.

Включение/выключение звукового сигнала парковочного ассистен-

та.
Отображение указания: Смотрите на дорогу!
Зона без распознанных препятствий показывается прозрачным сег-
ментом
Препятствие, ранее распознанное за пределами зоны опасности
столкновения, отображается жёлтым сегментом
Препятствие, распознанное в зоне опасности столкновения, показыва-
ется на дисплее красным сегментом



 Не продолжайте движение в

направлении препятствия!

Активирование/деактивирование

Илл. 146
Клавиша системы (варианты 2,
3)









  



A

B

C

Сначала прочтите и примите к сведению   и   на стр 141.

Активация
Система включается при включении передачи заднего хода, или, в автомо-
билях с вариантами 2 и 3, нажатием клавиши 

» илл. 146

.

Включение подтверждает короткий звуковой сигнал (в клавише загорается
символ ).

Деактивация
У автомобилей, оборудованных парковочным ассистентом вариант 1, си-
стему можно отключить только выключением передачи заднего хода.
В автомобилях, оборудованных парковочным ассистентом вариант 2 и 3,
система отключается нажатием клавиши  или автоматически по дости-
жении скорости 15 км/ч (в клавише  гаснет символ).

Индикатор неисправности
Если после активации системы в течение около 3 секунд подаётся преду-
предительный сигнал, а вблизи автомобиля препятствий нет, это свиде-
тельствует о неисправности системы. Дополнительно о неисправности сиг-
нализирует мигание символа  в клавише. Обратитесь за помощью на
сервисное предприятие.

Примечание

Систему можно активировать нажатием клавиши  только при скорости
менее 15 км/ч.

Камера заднего вида



Введение

В этой главе вы найдёте сведения по следующим темам:
Принцип действия

144

Ориентировочные линии и экранные кнопки

145

Камера заднего вида (далее просто система) помогает водителю при пар-
ковке и маневрировании, выводя на дисплей информационно-командной
системы (далее просто дисплей) изображение пространства позади авто-
мобиля.





143

Вспомогательные системы

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» страница 137,

   в разделе Введение.

■

Необходимо следить, чтобы объектив камеры не был бы загрязнён

или чем-либо загорожен, в противном случае функциональность систе-
мы окажется существенно снижена — опасность аварии. Указания по
очистке

» стр. 169

, Объектив камеры

ОСТОРОЖНО

■

Объектив камеры увеличивает и искажает картину, по сравнению с тем,

как человек видит её своими глазами. Поэтому изображение на дисплее
лишь условно подходит для оценки расстояния до следующих сзади авто-
мобилей.

■

Некоторые объекты, такие как, например, тонкие стойки, решётки или за-

боры из сетки могут, в связи с ограниченным разрешением дисплея, отоб-
ражаться недостаточно отчётливо.

■

Дисплей даёт только плоское, двумерное изображение. Поэтому, напри-

мер, выдающиеся вперёд объекты или углубления в поверхности дороги
могут, вследствие отсутствия объёмности восприятия, не распознаваться
вообще.

■

При столкновении, наезде на что-либо или ином повреждении задней ча-

сти автомобиля камера может выйти из правильного положения. В этом
случае систему необходимо проверить на сервисном предприятии.

Принцип действия

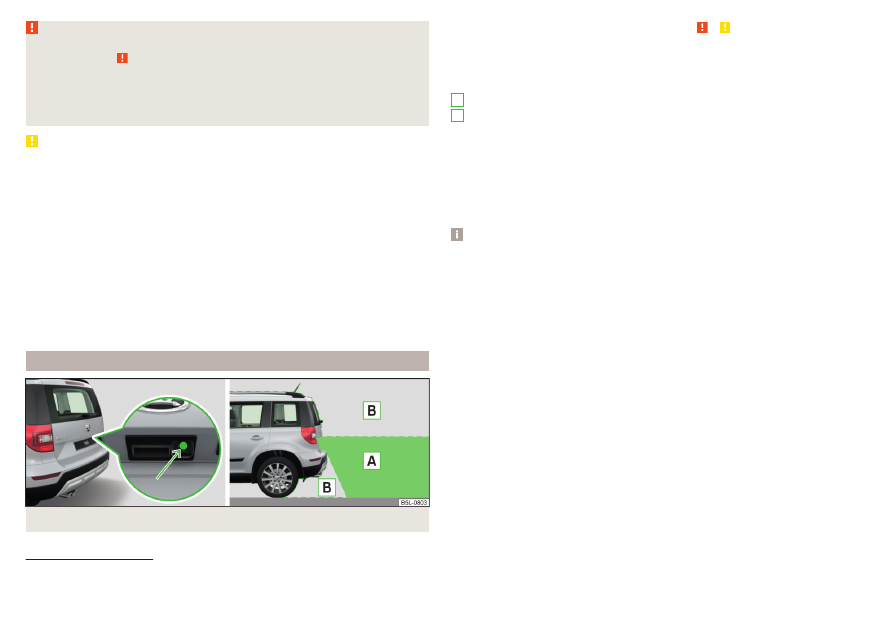

Илл. 147  Место установки камеры/контролируемая зона

Сначала прочтите и примите к сведению   и   на стр 144.

Камера для контроля зоны позади автомобиля находится в ручке на крыш-
ке багажного отсека

» илл. 147

.

Контролируемая зона

» илл. 147

Зона видимости камеры.
Пространство вне зоны видимости камеры.

Область позади автомобиля отображается при выполнении следующих
условий.

Зажигание включено.
Передача заднего хода включена

1)

.

Дверь багажного отсека полностью закрыта.
Скорость движения не выше 15 км/ч.

Примечание

■

Индикация на дисплее может быть отключена нажатием клавиши 

» илл. 144

 на стр. 142.

■

После выключения передачи заднего хода автоматически включается

индикация парковочного ассистента (вариант 2, 3)

» стр. 142

.



A
B









1)

Область позади автомобиля может отображаться только в течение нескольких секунд после вы-
ключения передачи заднего хода.

144

Езда

Ориентировочные линии и экранные кнопки

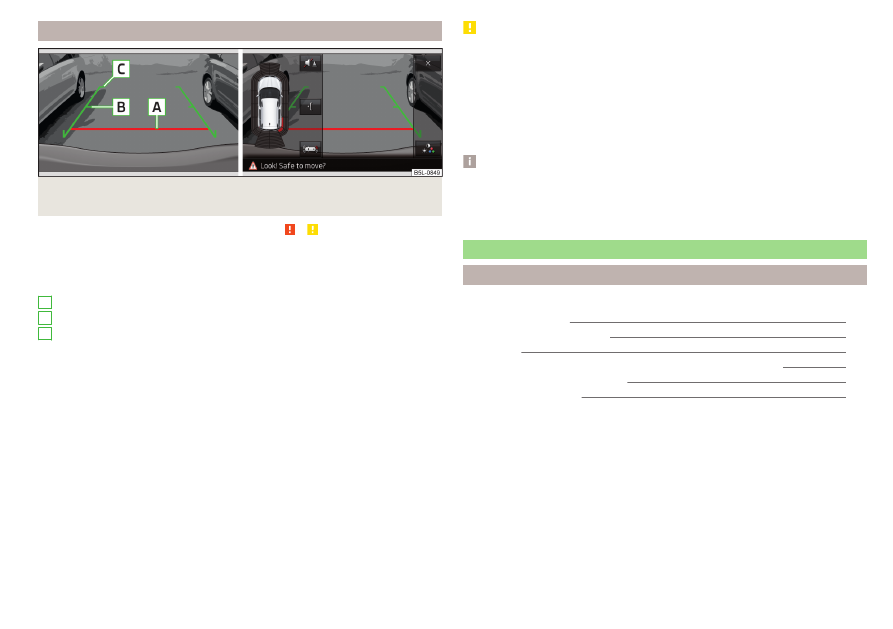

Илл. 148  Дисплей информационно-развлекательной системы
Infotainment: вспомогательная разметка/экранные кнопки

Сначала прочтите и примите к сведению   и   на стр 144.

На дисплее вместе с контролируемой зоной позади автомобиля отобража-
ются линии вспомогательной разметки.
Расстояния от линий вспомогательной разметки до автомобиля

» илл. 148

Расстояние составляет прим. 40 см (граница безопасной зоны).
Расстояние составляет прим. 100 см.
Расстояние составляет прим. 200 см.

Расстояние между боковыми вспомогательными линиями соответствует
ширине автомобиля с наружными зеркалами.
Экранные кнопки

» илл. 148

Выключение отображения зоны позади автомобиля.
Настройки дисплея — яркость, контрастность, цветность.

Включение/выключение звукового сигнала парковочного ассистен-

та.

Включение/выключение уменьшенного изображения парковочного

ассистента.
Переключение индикации парковочного ассистента.



A
B
C







  



  



ОСТОРОЖНО

Отображаемые на дисплее объекты могут в действительности быть ближе
или дальше, чем кажутся. Это имеет место, прежде всего, в следующих
случаях:

■

Выступающие предметы, например, тягово-сцепное устройство, кузов

грузовика и т. п.

■

При переезде с ровной, горизонтальной поверхности на подъём или на

спуск.

■

При переезде с подъёма или спуска на горизонтальную поверхность.

Примечание

■

Вспомогательные линии неподвижны, поэтому расстояние от них до ав-

томобиля зависит от загрузки задней части автомобиля и от уклона дороги.

■

При выключенном уменьшенном изображении парковочного ассистента

звуковой сигнал не выключается клавишей .

Парковочный автопилот



Введение

В этой главе вы найдёте сведения по следующим темам:
Принцип действия

146

Поиск места для парковки

147

Парковка

147

Выезд с парковочного места параллельно проезжей части

148

Автоматическое торможение

148

Указания на дисплее

148

Парковочный автопилот (далее просто система) оказывает помощь води-
телю при парковке на подходящие продольные или поперечные места для
парковки, а также при выезде с продольного парковочного места.
Система автоматически поворачивает передние колёса при парковке или
выезде с парковочного места. Водитель управляет педалями и рычагом
переключения передач или рычагом селектора АКП.
Состояние, при котором рулевое управление осуществляет система, далее
коротко обозначается процесс парковки.
Парковочный автопилот является расширенной системой парковочного
ассистента

» стр. 141

 и работает по данным ультразвуковых датчиков.



145

Вспомогательные системы

По этой причине следует внимательно прочитать главу, посвящённую
парковочному ассистенту, и соблюдать изложенные там указания по без-
опасности.

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» страница 137,

   в разделе Введение.

■

Во время процесса парковки рулевое колесо автоматически повора-

чивается с большой скоростью. Следите за тем, чтобы при этом руки не
попадали в пространство между спицами рулевого колеса — опасность
травмирования!

■

Во время процесса парковки на неукреплённом или скользком участ-

ке (гравий, снег, лёд и т. п.) траектория движения может отклониться от
расчётной. Поэтому в таких ситуациях мы рекомендуем отказаться от
использования системы.

ОСТОРОЖНО

Правильность оценки размеров парковочного места и расчёт процесса
парковки зависит от окружности колёс автомобиля.

■

Система нормально работает только тогда, когда на автомобиле установ-

лены шины, разрешённого производителем размера.

■

Воздержитесь от использования системы, если на автомобиль установле-

ны, например, цепи противоскольжения или докатное колесо.

■

Если установлены колёса, отличные от рекомендованных производите-

лем, конечное положение автомобиля на парковочном месте может не-
значительно измениться. Это можно исправить, заново откалибровав си-
стему на сервисном предприятии.

ОСТОРОЖНО

Если другой автомобиль стоит за бордюром или на нём, парковочный авто-
пилот может припарковать ваш автомобиль тоже через бордюрный ка-
мень или поставить на нём. Следите за тем, чтобы при этом не были повре-
ждены шины или колёсные диски вашего автомобиля, при необходимости
примите своевременные меры.

Примечание

■

Мы рекомендуем поддерживать во время процесса парковки скорость

около 5 км/ч.

■

Процесс парковки можно в любой момент завершить, нажав клавишу 

» илл. 149

 на стр. 147 или повернув рулевое колесо самостоятельно.

Принцип действия

Сначала прочтите и примите к сведению   и   на стр 146.

Система помогает следующим образом.

▶

Во время поиска парковочного места выполняется измерение и оценка
размера свободного парковочного места.

▶

На дисплее комбинации приборов (далее коротко — дисплей) отобража-
ются подходящие пустые места для парковки.

▶

На дисплей выводятся указания и информация перед началом и во вре-
мя процесса парковки.

▶

Рассчитывается траектория, по которой автомобиль должен двигаться во
время парковки.

▶

В процессе парковки передние колёса поворачиваются автоматически.

Условия работы системы
Система может искать свободное парковочное место только при выполне-
нии следующих основных условий:

Система включена.
Скорость движения менее 40 км/ч (продольная парковка).
Скорость движения менее 20 км/ч (поперечная парковка).
Расстояние от ряда припаркованных автомобилей прим. 0,5-1,5 м.
Система ASR включена

» стр. 137

, Системы тормозов и стабилизации.

Система может выполнять процесс парковки только при выполнении сле-
дующих основных условий:

Скорость движения менее 7 км/ч.
Процесс парковки длится менее 6 минут.
Водитель не вмешивается в процесс автоматического управления.

Активирование/деактивирование
Систему можно активировать или деактивировать, нажав клавишу 

» илл. 149

 на стр. 147 — .

При включённой системе в клавише горит символ .



















146
