Рулевое управление грузовиков Scania. Руководство - часть 22

Замена замка рулевого управления без защитного диска



13:01-02

20

Установка


Примечание: Если вы хотите добавить защитный диск,
необходимо заменить кожух подшипников. См. стр. 23.

1  Установите на место замок. Забейте новый штифт

спиральной пружины.

2  Подсоедините разъем к выключателю стартера.
3  Установите защитные крышки вокруг рулевой

колонки и установите регулировочный рычаг
рулевого колеса.

Замена замка рулевого управления с защитным диском



13:01-02

21

Замена замка рулевого управления с защитным диском



Демонтаж

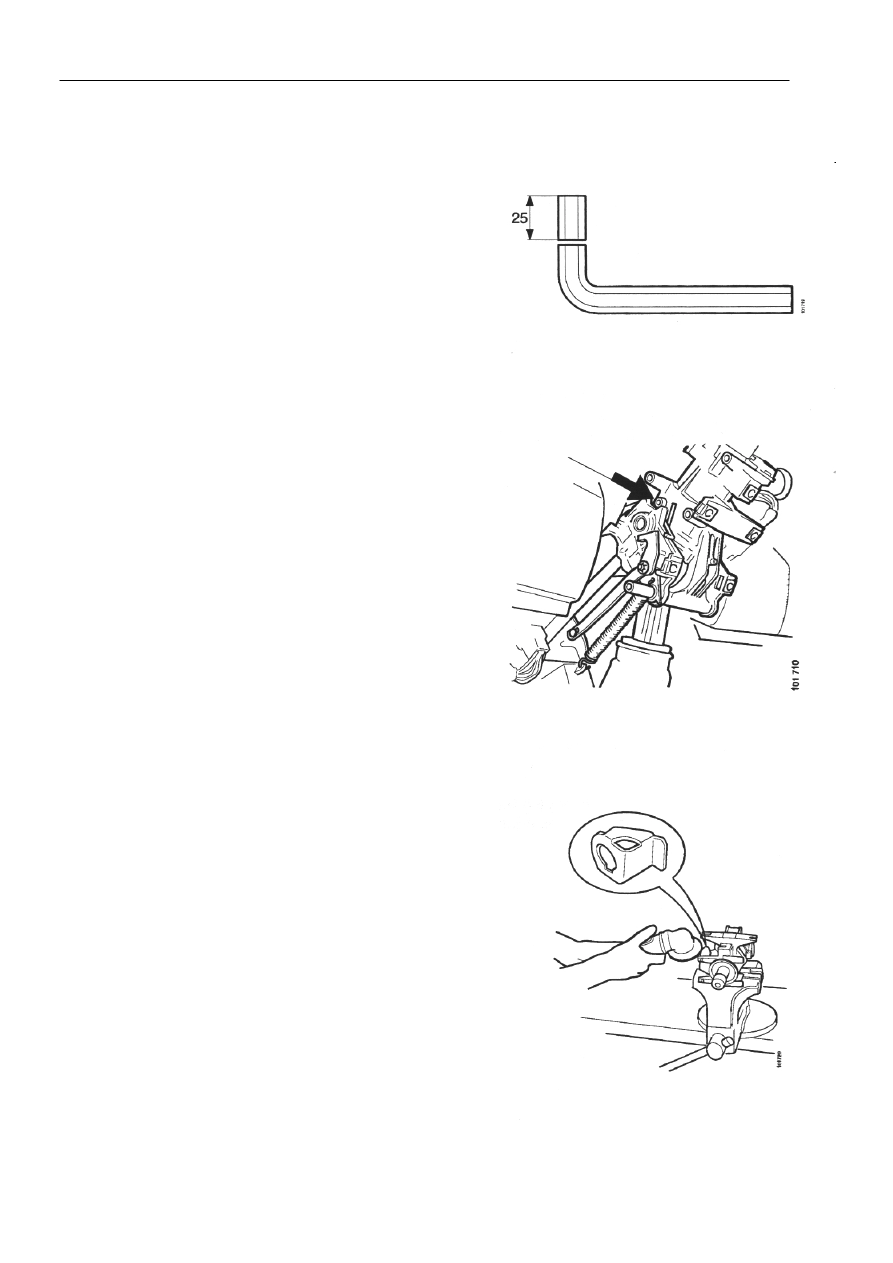

1  Выполните пункты 1-9 на стр. 5-6.
2  Отпилите около 25 мм от 12 мм шестигранного

внутреннего ключа, как показано на рисунке.












3  Удалите болты с углублением под шестигранный

ключ, ограничивающие наклон.

4  Немного ослабьте винт левого сочленения. Удалите

правый винт, затем снимите левый винт.

5  Снимите с кронштейна кожух подшипника и

балансные пружины.












6  Зажмите в тисках кожух подшипников и проточите

отверстие в защитной пластине.

Замена замка рулевого управления с защитным диском



13:01-02

22

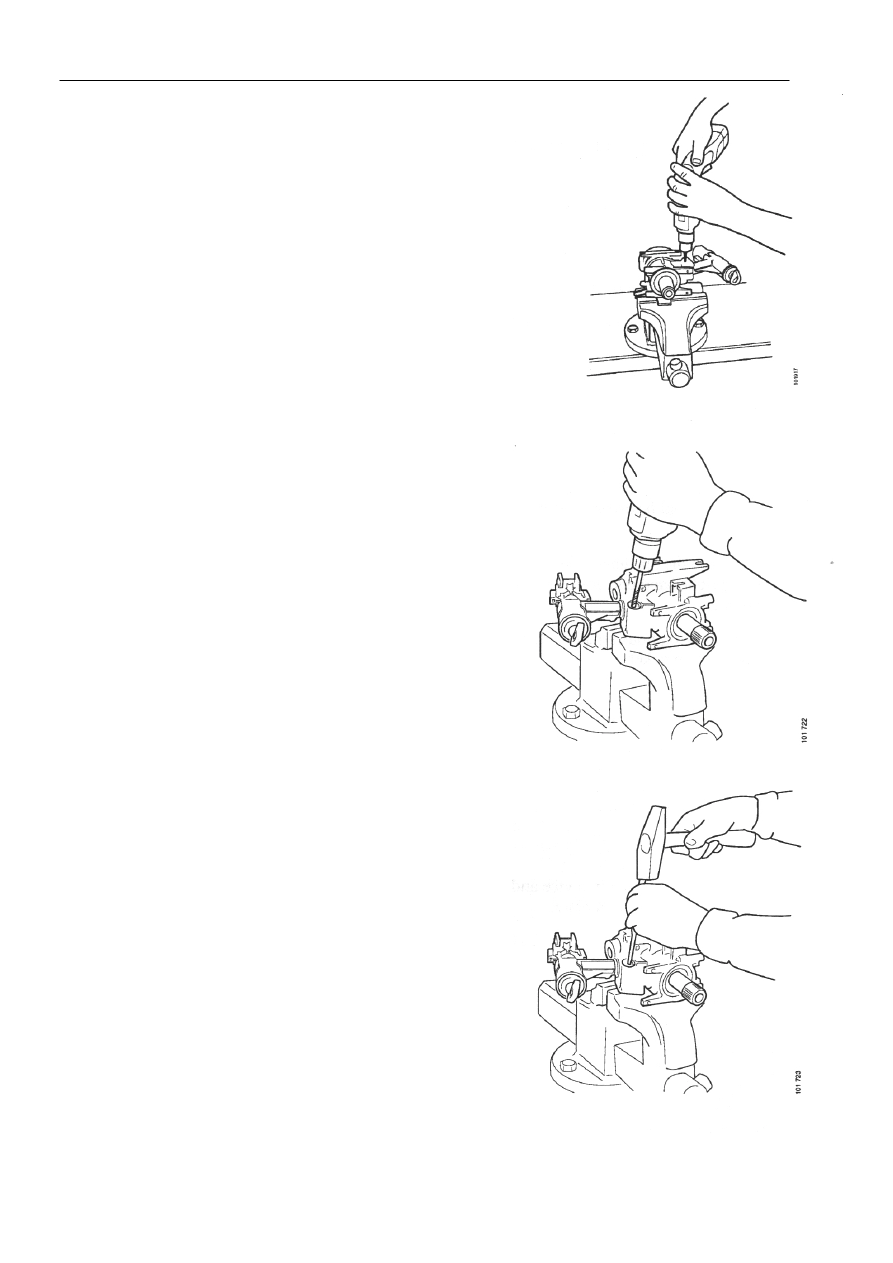

7  Поверните кожух подшипников и просверлите

отверстие сквозь центр штифта спиральной
пружины, используя 1.5 мм сверло длиной 50 мм.















8  Поверните кожух подшипников назад и используйте

5 мм сверло, чтобы рассверлить отверстие около 7
мм глубиной, используя в качестве направляющего
1,5 мм отверстие.















9  Выбейте легкими ударами штифт пружины,

используя 4мм пробойник. Снимите замок и
защитную пластину.

Замена замка рулевого управления с защитным диском



13:01-02

23

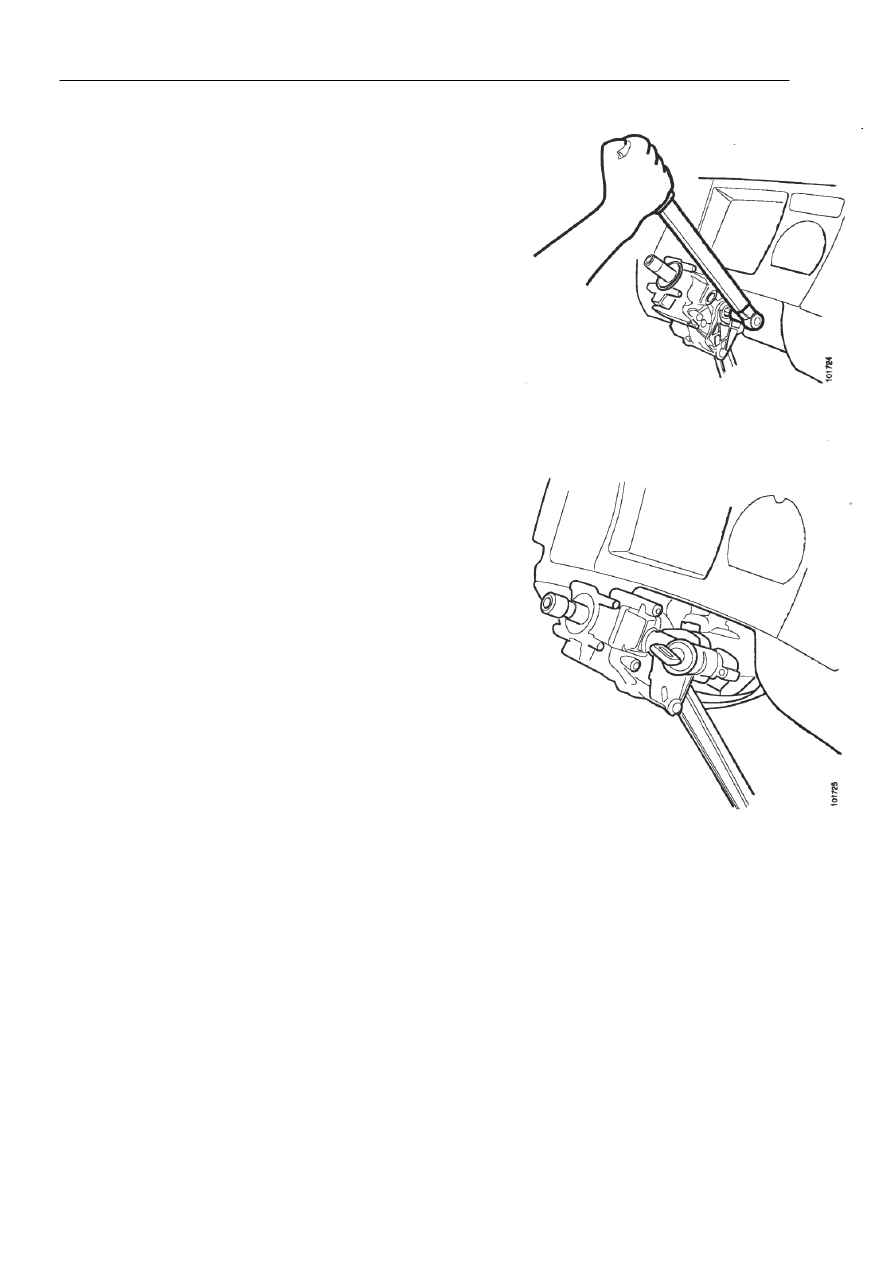

Установка


Примечание: Установите на место кожух
подшипников без замка рулевого управления. Так
проще затянуть правый винт сочленения.

1  Нанесите тонкий слой смазки на посадочные места

подшипников. Установите на место балансные
пружины.

2  Установите кожух подшипника, чтобы можно было

установить винты сочленения. Затягивающий
момент 40 5 Нм.








3  Установите на место замок и новую защитную

пластину. Забейте новый штифт спиральной
пружины.









4  Подсоедините разъем к выключателю стартера.
5  Установите защитные крышки вокруг рулевой

колонки и установите регулировочный рычаг
рулевого колеса.
