Тормозная система грузовиков Scania. Руководство - часть 91

Этап испытания 18



10:03-01


Этап испытания 18, проверка толщины тормозной колодки


Отметить показания в отчете испытания тормоза.

Спецификации

Тормозная колодка





 Толщина

Стандартная колодка                                   Новая: 19 мм
                                                                       Минимум 8 мм
Колодка с избыточным размером              Новая: 21 мм
                                                                       Минимум 10 мм



Проверить тормозную колодку через смотровую
крышку в тормозном козырьке.

Если толщина колодки отличается более чем на 3 мм на
одной и той же оси, тормоз следует ректифицировать.
Смотри основную группу в Заводской инструкции,
Детали тормоза колес.

Маркировка тормозных колодок


•

 Тормозная колодка может определяться буквенным
кодом. Данный код отштампован на боковой
стороне накладки и может проверяться через
смотровую крышку. Кроме кода, на боковой стороне
имеется логотип Scania. номер детали, дата и код
поставщика.




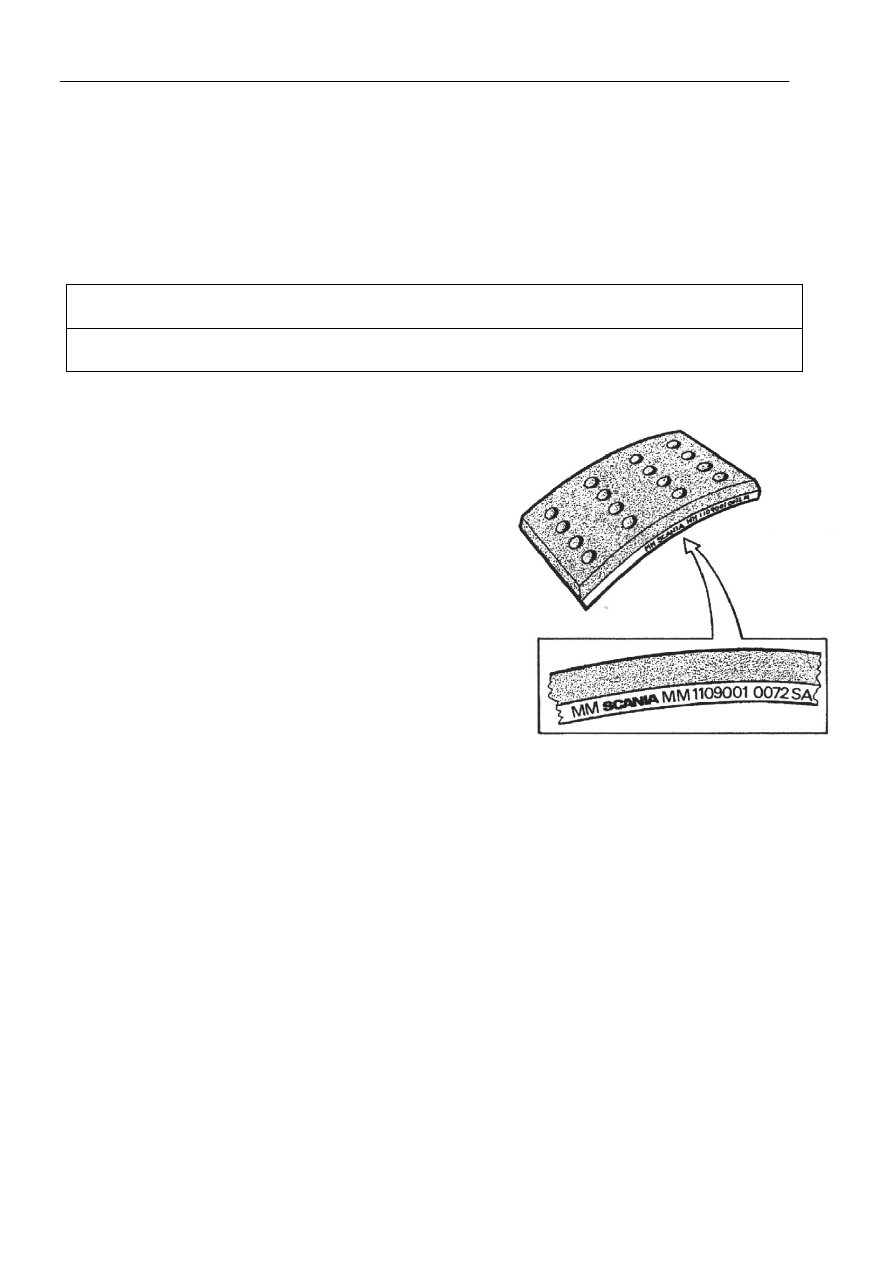

     Пример маркировки тормозной колодки





1 585 383

10:03-02

Выпуск 1

ru



SCANIA




Испытание тормозной системы





Отчет




ВНИМАНИЕ!


Обозначение  компонентов  тормозной  системы  и
нумерация

испытательных

соединений

(например,

компрессор  (3)  и  испытательное  соединение  №  9)
отличаются  от  обозначений  в  буклетах  «Описание
системы»  и  «Испытание  тормозной  системы»,  как  и
формы,  которые  были  использованы  в  буклетах,
связанных с компонентами тормозной системы.

Принятыми  являются  обозначения,  указанные  в
разделах

«Описание

системы»

и

«Испытание

тормозной  системы».  Они  также  использованы  в
схемах системы высокого давления воздуха.













10:03-02

2



Дата

Тип грузовика

Шасси №.

Рег. №.

АО №.

Заказчик

Показания одометра

Выпущено

Выполняемое испытание  До выполнения       После выполнения

Исправленное значение = ()

 ! 1 РАБОЧЕЕ           Давление сброса                         (9.1 - 9.5 бар) *(12.0 - 12.4 бар)

         ДАВЛЕНИЕ           Давление подпитки                     (79 - 89 бар) *(10.6 - 11.5 бар)

                                          Рабочий диапазон                        (0.6 - 1.2 бар) *(0 9 - 1.6 бар)

         ЦЕЛОСТНОСТЬ  Замеренное давление
                                          Давление через 1 минуту
                                          Перепад давления                        (макс. 0.2 бар)

*

Применяется  для  грузовиков  с  полной  пневматической  подвеской  и  дополнительными  баллонами  контроля

нагрузки




 ! 2    4-Х КОНТУРНЫЙ ЗАЩИТНЫЙ
           КЛАПАН

Контур

передней

части

Оборудование по

выбору

Контур задней части   Стояночный контур /

контур трейлера





































 ! 3 СТОЯНОЧНЫЙ ТОРМОЗ, ДОПОЛНИТЕЛЬНЫЙ ТОМОЗ



Положение I

Положение II

Положение III

Положение IV

Испытательное соединение 7

(7.4 8.0 бар)

(0 бар)

(0 бар) (0

бар)

Испытательное соединение 8

(0 бар) (7.4-8.0 бар) (7.4-8.0 бар)

(0 бар)

Клапан ограничения давления              (77-83 бар)









Обратный клапан                                   (77-83 бар)









 ! 4    КОНТУРЫ ПЕРЕДНЕЙ ЧАСТИ, ЗАДНЕЙ ЧАСТИ, ТРЕЙЛЕРА
(Допустимое  отклонение:  Передняя  часть  –  задняя  часть 02 бар. Задняя часть – трейлер 0.2
бар)
Контур  передней
части























Контур

задней

части

04

05

1 0

1 5

2.0

1 9

1.8

1.7

1 6

1 5

1.0

0.5

Контур трейлера


















































 ! 5   МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ

                                 Максимальное отклонение                                                 Давление контура задней части .................
                                  от давления сброса:1                                                         Давление контура задней части .................
 ! 6    КЛАПАН ОСНОВНОГО ТОРМОЗА (Допустимое отклонение: 0.1 - 0.3 бар)

Контур

задней

части

0.4 0.5 1.0 1.5 2.0 1.9 1.8 1.7 1.6 1.5 1.0 0.5

Контур  передней
части

























 ! 7     КЛАПАН КПРАВЛЕНИЯ КОНТУРА ЗАДНЕЙ ЧАСТИ: (Допустимое отклонение 0.1 - 0 3 бар)



До

0.4 0.5 1.0 1.5 2.0 1.9 1.8 1.7 1.6 1.5 1.0 0.5

После





















































10:03-02



3



 ! 9 КЛАПАН УПРАВЛЕНИЯ ТРЕЙЛЕРА (Допустимое отклонение : 0.2 бар)

Контур задней части

05

1 0

1 5

20

1.9

1 8

1 7

1 6

1.5

1.0

0.5

Контур трейлера























Контур трейлера -

-

-

-

-

-

-

-

-

-

-

Контур трейлера,
исправленное значение

= = = = = =  = =

=  = =

 ! 10a КЛАПАН КОНТРОЛЯ НАГРУЗКИ, ЗАДНЯЯ ЧАСТЬ (ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА


Установочное давление

Стартовое давление

Тормозное давление



4x2

1 0 бар mm. 1.5 бар



6х2

0 5 бар mm 0.8 бар



Замеренное давление

(1.6 - 1.9 бар)

(Смотри номограмму)



10b ТОРМОЗ. ЗАЩИТ. КЛАПАН (ПН. ПОДВЕСКА)



Установочное давление

6 бар

Замеренное давление (5.9-6 1 бар)



 ! 11 СПУСКНОЕ СВОЙСТВО

 ! 12 ЗАЩИТА ОТ ЗАМЕРЗАНИЯ, ЭКСПЛУТАЦИОННОЕ ИСПЫТАНИЕ

 ! 13 ТОРМОЗНОЕ СТАРТОВОЕ ДАВЛЕНИЕ


1-я ось 2-я ось 3-я ось 4-я ось

(Макс. 0.4 бар)                          Левая сторона, бар









(Макс. разница 0.2 бар / ось)  Прав. cторона,бар









14 БАЗОВАЯ НАСТРОЙКА, ХОД





1-я ось 2-я ось 3-я ось 4-я ось



слева

справа

Слева

справа

слева

справа

слева

справа

L1





L - -  -  -

- - - -

L2 =  =  =

= =  =  =  =

 ! 15 ТОЛЩИНА НАКЛАДКИ








1-я ось 2-я ось 3-я ось 4-я ось

 [Мин. 8 мм (STD)]

            [Мин. 10 мм (TDC)]



Лев., мм













           (Макс. разница 3 мм / ось)



Прав., мм









 ! Тип накладки, маркировка

 1-я ось 2-я ось  3-я ось 4-я ось



Лев.











Прав.
