Клапан быстрого оттормаживания



10:02-05

22

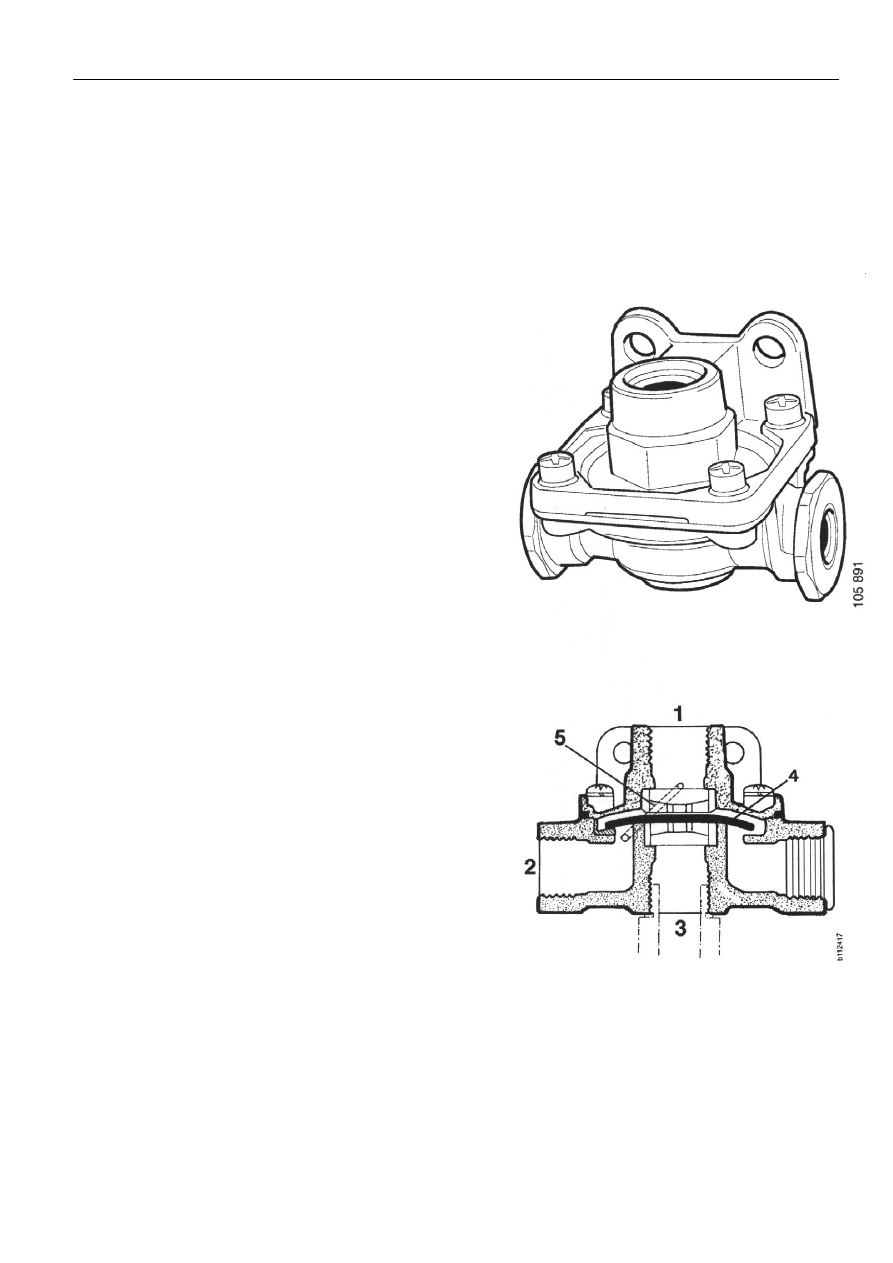

Клапан быстрого оттормаживания


Общее

Клапан быстрого оттормаживания  - компонент
тормозной системы на Т124GA6х4 в  Мексике. Эта
тормозная система была адаптирована к условиям в
США.

Клапан быстрого оттормаживания используется для
быстрого спуска контрольного трубопровода к
прицепу, при завершении торможения.

Чтобы избежать проблем с растрескиванием диафрагм
в клапане быстрого оттормаживания, был введен
новый клапан с более прочными диафрагмами. Новый
клапан быстрого оттормаживания был введен, начиная
со следующих номеров шасси: SLA3505275.

Включение в работу тормоза прицепа

Воздух входит через впускное отверстие 1.(Воздух при
низком давлении проходит через канал 5 и начинает
заполнять выпускной канал 2.)Когда давление воздуха
увеличивается, диафрагма 4 отжимается и воздух
выходит через выпускное отверстие.

Пока есть постоянное или увеличивающееся давление
во впускном канале 1, диафрагма держится в своем
положении.

Небольшие изменения давления во впускном канале1
будут выравниваться через канал 5.

Отсоединение тормоза прицепа

При снижении давления во впускном канале 1
диафрагма будет выжиматься вверх более высоким
давлением во впускных каналах 21 и 22.Когда
диафрагма в своем верхнем положении, выпускные
каналы выпускаются через выпускной канал 3.



1  Впускной канал из ускорительного

клапана прицепа (канал22)

2  Выпускной канал к контрольному

трубопроводу прицепа

3  Выпускное отверстие
4  Диафрагма
5  Канал

Ручной контрольный клапан



10:02-05

23



Порядок снятия и установки

Тормозной контур прицепа





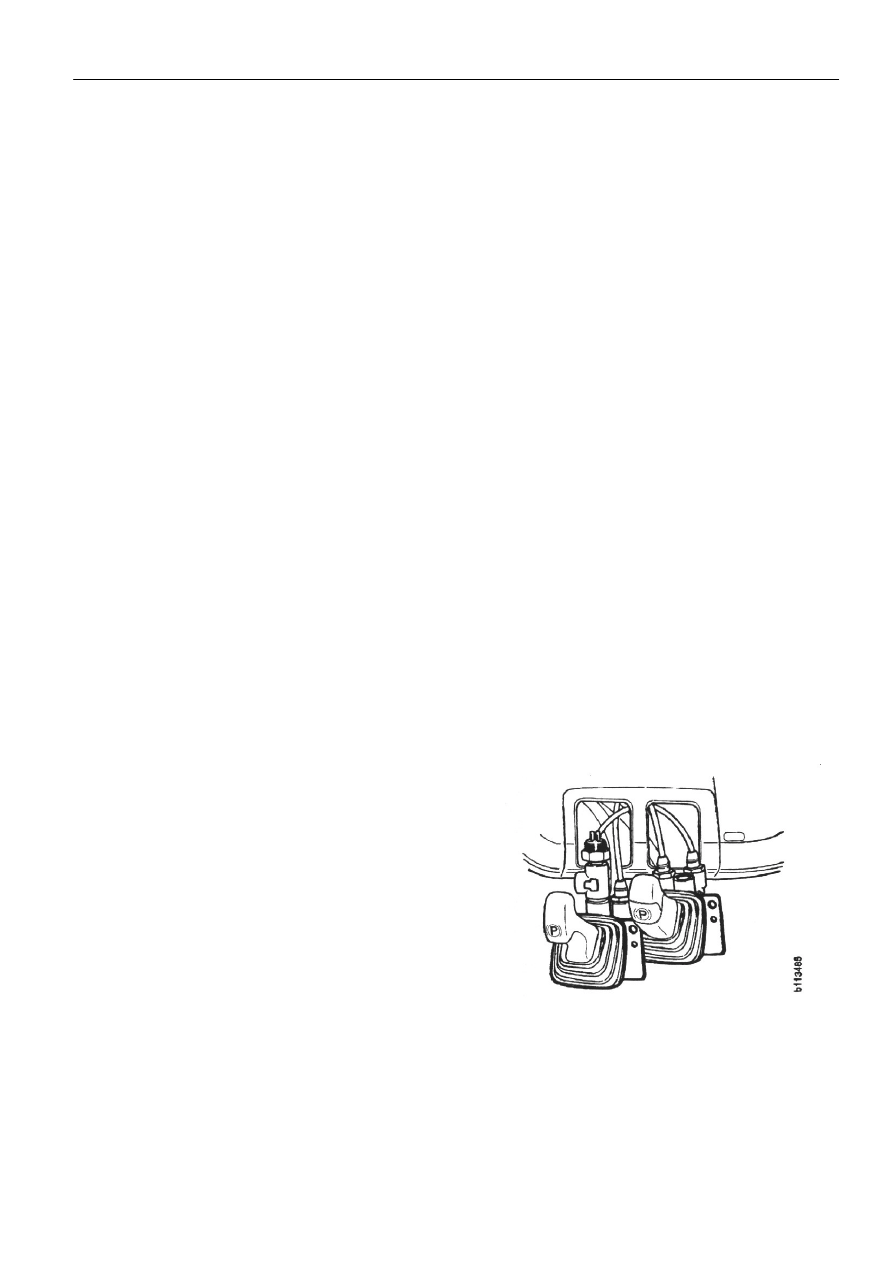

Ручной контрольный клапан

Снятие и установка

Снятие
1  Спустите сжатый воздух в системе

2  Отсоедините комбинацию приборов впереди места

водителя и часть панели над ручным контрольным
клапаном. Не отсоединяйте часть, содержащую
регуляторы обогревателя.


3  Снимите крышку приборного щитка вокруг

регуляторов клапана.


4  Снимите кабельные соединения, прикрепляющие

трубки сжатого воздуха к оплетке проводов, и
отсоедините  трубки.


5  Снимите винты, закрепляющие управление

стояночным тормозом, а также управление
тормозом прицепа.


6  Отвинтите  штуцер с клапана стояночного тормоза

сверху  через приборный щиток (трубка идет
влево).


7  Осторожно потяните клапан назад. Дальше

продолжайте с трубками сжатого воздуха.


8   Снимите штуцера с клапана тормоза прицепа.















Ручной контрольный клапан



10:02-05

24



Установка

1  Присоедините штуцера к клапану.
2  Установите клапана стояночного тормоза и тормоза

прицепа.


Примечание: Будьте осторожны,  не сгибайте  трубки
слишком сильно.

3  Присоедините трубку к штуцеру. Затягивайте

штуцер рукой, пока он не достигнет низа клапана.
Затягивайте гаечным ключом, вставленным через
щиток приборов.

4  Прикрепите трубки сжатого воздуха к оплетке

проводов соединительными кабелями.

5  Наполните систему сжатым воздухом.
6  Проверьте работу  клапана тормоза прицепа и

затяжку всех штуцеров.

7  Установите снятые части щитка инструментов.
































Ускорительный клапан тормоза прицепа



10:02-05

25

Ускорительный клапан тормоза прицепа


Регулировка повышения давления

Технические характеристики

Регулировка повышения давления
Ускорительный клапан тормоза прицепа Wabco                 0-1.2 бар
Ускорительный клапан тормоза прицепа Knorr

                0-0.8 бар



Примечание. Заводская установка для увеличения давления 0.3 бар, обычно не меняется. Любая
регулировка должна выполняться во время операции ”Проверка тормозной системы”



Wаbco ускорительный клапан прицепа

1  Снимите глушитель(1) на нижней стороне клапана.
2  Отрегулируйте повышение давления (2) с помощью

отвертки Philips (РН2). Чтобы увеличить давление,
поворачивайте отвертку  против часовой стрелки.
Полный диапазон регулировки предполагает
четыре поворота.
