ELECTRIC DIAGRAMS

89D -20

89D

196

INJECTOR 4

89-115

199

FUEL LEVEL TRANSMITTER AND ELECTRIC PUMP

89-153

200

REAR WINDOW  DEFROSTING

89-156

205

OIL PRESSURE CONTACT

89-107

209

CLIGHTS, TURNING LIGHTS, HORN SWITCH

89-122

210

ELECTRONIC CLOCK

89-136

212

WINDSCREEN WIPER MOTOR

89-131

216

RIGHT FRONT BRAKE PAD

89-135

217

LEFT FRONT BRAKE PAD

89-135

221

WINDSCREEN WASHING PUMP

89-133

222

VALVE POTENTIOMETER

89-113

225

DIAGNOSTIC SOCKET

89-143

226

RIGHT HEADLAMP

89-133

227

LEFT HEADLAMP

89-133

242

DOWNSTREAM OXYGEN SENSOR

89-120

244

WATER TEMPERATURE SENSOR

89-108

247

INSTRUMENT PANEL

89-143

250

SPEED TRANSDUCER

89-125

255

RIGHT FRONT TURNING LAMP

89-134

256

LEFT FRONT TURNING LAMP

89-134

260

COCKPIT FUSE AND RELAYS BOX

89-127

261

RADIO

89-136

262

COOLING MOTOR FAN  (for vehicles with AC)

89-116

267

RIGHT SIDE SIGNALING LAMP

89-134

268

LEFT SIDE SIGNALING LAMP

89-135

272

INJECTION AIR TEMPERATURE SENSOR

89-112

298

CLIMATE CONTROL LIGHTING

89-139

319

AC STARTING BUTTON

89-139

321

MOTOR FAN RESISTANCE ( for vehicles with AC)

89-117

329

RIGHT FRONT CEILING LAMP

89-153

371

CANISTER PURGING VALVE

89-110

427

UCE  ANTI-INTRUSION

89-150

438

ENGINE HOOD CONTACT

89-126

442

SIREN

89-126

454

RIGHT VOLUMETRIC SENSOR(Rx)

89-149

454

LEFT VOLUMETRIC SENSOR (Tx)

89-149

474

AC RELAY (on board)

89-137

503

UCE DECODER

89-123

560

HATCHBACK CONTACT

89-156

597

ENGINE RELAYS AND FUSE BOX ( for vehicles without AC)

89-103

597

ENGINE RELAYS AND FUSE BOX ( for vehicles with AC)

89-105

600

CLIMATE CONTROL BLOWER

89-138

639

STOP-S3 LAMP (on roof)

89-155

639

STOP[ -S3 LAMP (in aileron)

89-155

649

STEP-BY-STEP ENGINE

89-112

654

ANTI-STARTING BUSHING

89-124

778

IGNITION COIL

89-109

857

FLASH RELAY

89-124

887

SUPSTREAM OXYGEN SENSOR

89-109

927

CHOCK SENSOR

89-111

993

ANTI-INTRUSION INDICATOR LED

89-149

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS

ELECTRIC DIAGRAMS

89D -21

89D

1033CA BATTERY PLUS  PLUG

 89-120

1091

ICP BRAKING SYSTEM

 89-135

1202

AC PRESSURE SENSOR

 89-115

1335

FRONT ASHTRAY LIGHTING

 89-145

MH 121 ENGINE ELECTRIC MASS

 89-119

MOTOR FAN MASS

 89-119

R 89

FRONT WIRING/ BRAKE PADS WEAR COUPLING

89-166

R 107

FRONT WIRING/ DASHBOARD COUPLING

89-159

R 157

REAR WIRING/  HATCHBACK  COUPLING

89-165

R 212

FRONT  WIRING/  ENGINE COUPLING

89-163

R 265

FRONT  WIRING/  REAR COUPLING

89-161

R 318

FRONT WIRING/ DASHBOARD COUPLING

89-157

OBSERVATIONS:
-Connectors and couplings are represented backwards (from wires forward).
-Some electric components are not connected to the vehicle wiring by means of multiple-way

connectors, but by means of protected individual plugs. For illustrating the type of the respective
plug, the following symbols are to be used:

Plug mother 6 mm

Plug father 6 mm

Plug mother broach

Φ 3mm

Plug father broach

Φ 3mm

Plug mother flag 6,3mm

Plug mother 8mm

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS

ELECTRIC DIAGRAMS

89D -22

89D

CONNECTORS AND CONNECTIONS WIRES FUNCTION

(After February 15

th

 2002)

ELECTRIC DIAGRAMS

89D -23

89D

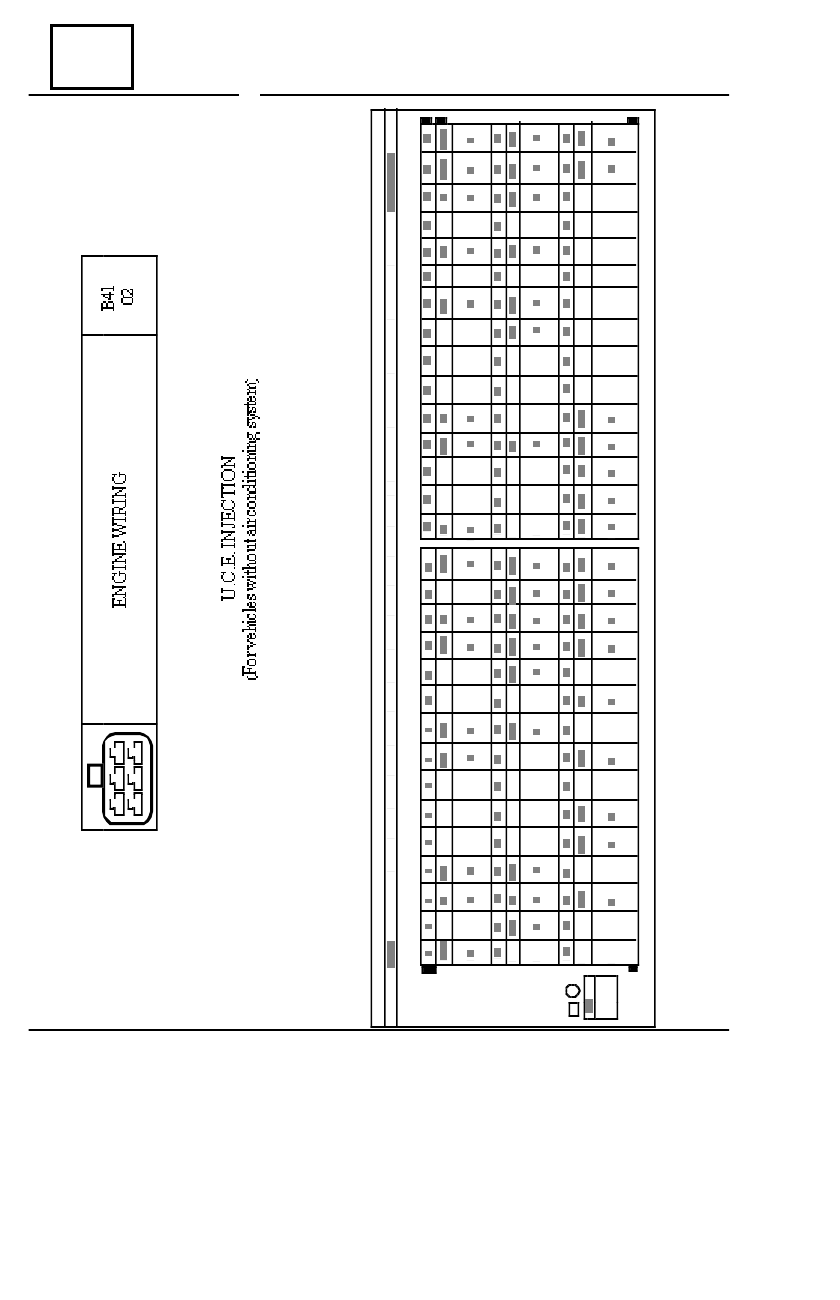

ENGINE WIRING

B41

02

Pos. Sectioning

Destination

1

2,0

3CW

CONTROL - CYLINDERS 2-3 IGNITION COIL

3

2,0

M

MASS

4

0,6

3BB

CANISTER PURGING VALVE CONTROL

8

0,6

3JN

CONTROL - BLOWER RELAY

9

0,35

31A

CONTROL -

WATER TEMPERATURE INDICA

TOR

12

0,6

3BU

IDLE RUNNING REGULATOR CONTROL 1

13

0,6

3C

SIGNAL + WATER TEMPERATURE SENSOR

15

0,35

3GN

ATMOSPHERIC PRESSURE SENSOR M

ASS

16

0,35

3F

ATMOSPHERIC

PRESSURE SENSOR SIGNAL

19

0,5

TB1

DETONATION SENSOR SCREENING

20

0,5

3S

SIGNAL + DETONATION SENSOR

24

0,6

3BL

SIGNAL - ENGINE RPM > RPM SENSOR

26

0,35

HL

DIAGNOSIS SIGN

AL - LINE L

28

2,0

M

MASS

29

0,35

AP29

+ AFTER PROTECTED CONT

ACT > FUSE OUTL

ET F03

30

0,6

BP37

+ PROTECTED BA

TTERY > FUSE O

UTLET F04

32

2,0

3CV

CONTROL - CYLINDERS 1-4 IGNITION COIL

33

2,0

M

MASS

34

0,35

3FH

CONTROL –

ANTI-POLLUTION

INDICATOR

39

0,6

3GT

ACTUATORS RELAY CONTROL

41

0,6

3BV

IDLE RUNNING REGULATOR CONTROL 2

42

0,6

3BW

IDLE RUNNING REGULATOR CONTROL 3

43

0,6

3AJ

SIGNAL +VALVE POSITION POTENTIOMETER

44

0,6

3GL

DOWNSTREAM

OXYGEN SENSOR SIGNAL

45

0,6

3GK

UPSTREAM

OXYGEN SENSOR SIGNAL

49

0,6

3B

SIGNAL +AIR TEMPERATURE SENSOR

53

0,35

47F

VEHICLE SPEED SIGNAL

54

0,6

3BG

SIGNAL - ENGINE RPM > RPM SENSOR

56

0,35

HK

DIAGNOSIS SIGNAL

 - LINE K

58

0,35

H17

INJECTION CODED SIGNAL

 > ANTI-STARTER

59

1,0

3CR

CONTROL – INJECTOR 1

60

1,0

3CT

CONTROL – INJECTOR 3

63

1,0

3GF

CONTROL - UPSTREAM OXYGEN SENSOR HEATING

65

1,0

3GG

CONTROL - DOWNSTREAM OXYG

EN SENSOR  HEA

TING

66

1,0

3NR

+ INJECTORS > ACTUA

TORS RELAY OUTLET

68

0,6

3AC

CONTROL - FUEL PUMP RELAY

70

0,35

H7

RPM-METER SIGNAL > INJECTION COMPUTER

72

0,6

3BX

IDLE RUNNING REGULATOR CONTROL 4

73

0,6

3JK

- WATER TEMPERATURE

74

0,6

3AQ

SIGNAL + VALVE POTENTIOMETER

75

0,6

3JL

- VALVE POTENTIOMETER

76

0,6

3GJ

DOWNSTREAM OXYGEN SENSOR MASS

77

0,6

3JQ

- AIR TEMPERATURE SENSOR

78

0,35

3D

ATMOSPHERIC PRESSURE SENSOR >

SUPPLY +

79

0,5

3DQ

- DETONATION SENSOR

80

0,6

3GH

UPSTREAM OXYGEN SENSOR MASS

89

1,0

3CU

CONTROL - INJECTOR 4

90

1,0

3CS

CONTROL – INJECTOR 2
