Dacia Solenza (engine E7J). Manual - part 199

89

ELECTRIC DIAGRAMS

89 - 3

MA =  motorization observing the de-pollution norm EURO 96  (EURO II)
MB = motorization observing the de-pollution norm EURO  2000 (EURO III)
PROJAB = fog projectors
RAD01



= Front  speaker radio-cassette player

RAD02



= Rear and front  speaker radio-cassette player

RAD03



= Front and rear  speaker radio-CD player

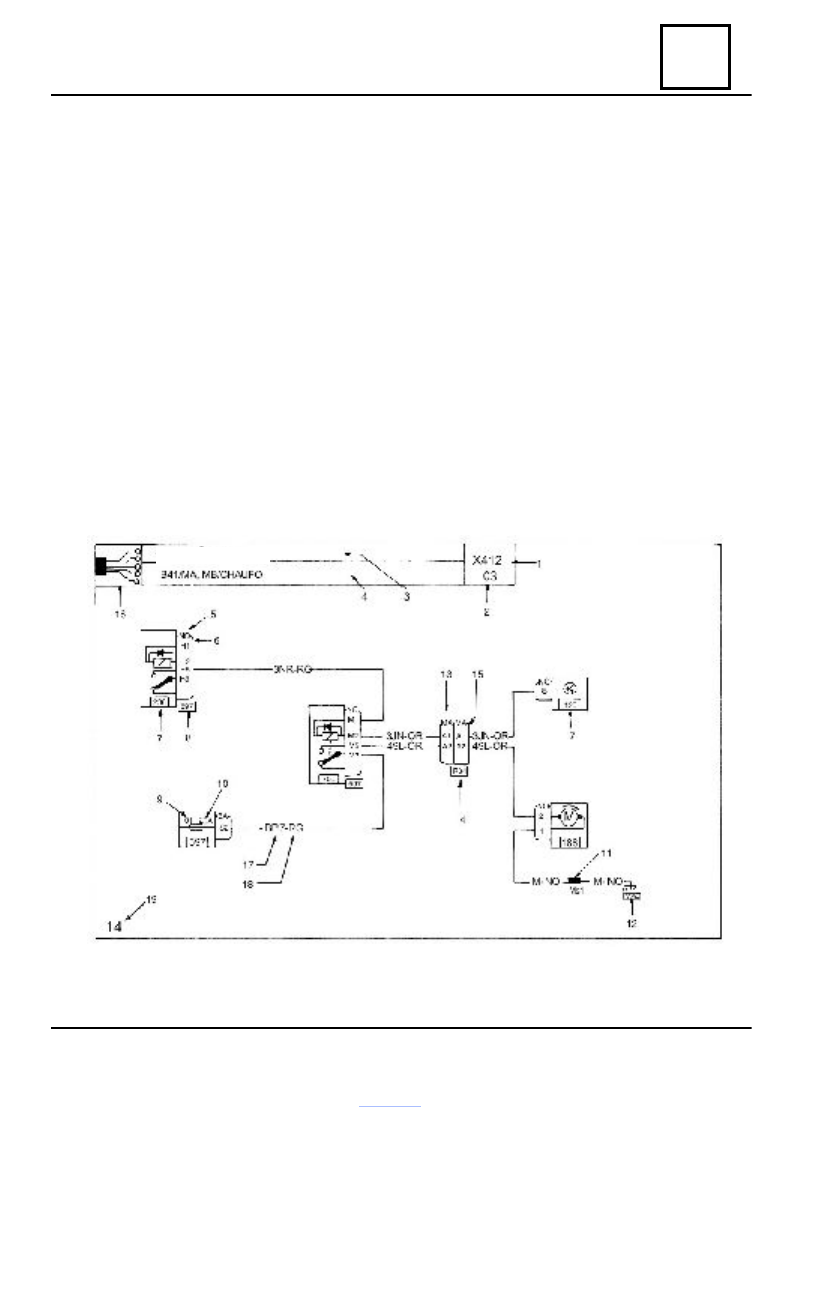

2. The electric connectors (5), couplings (13) and wires (18) are symbolised by the

following colours:

BA = white

JA = yellow

SA = pink- salmon

BE = blue

MA = brown

VE = green

BJ =  beige

NO = black

VI = violet

CY = white-crystal

OR = orange

GR = grey

RG = red

General

Cooling motor fan

89

ELECTRIC DIAGRAMS

89 - 4

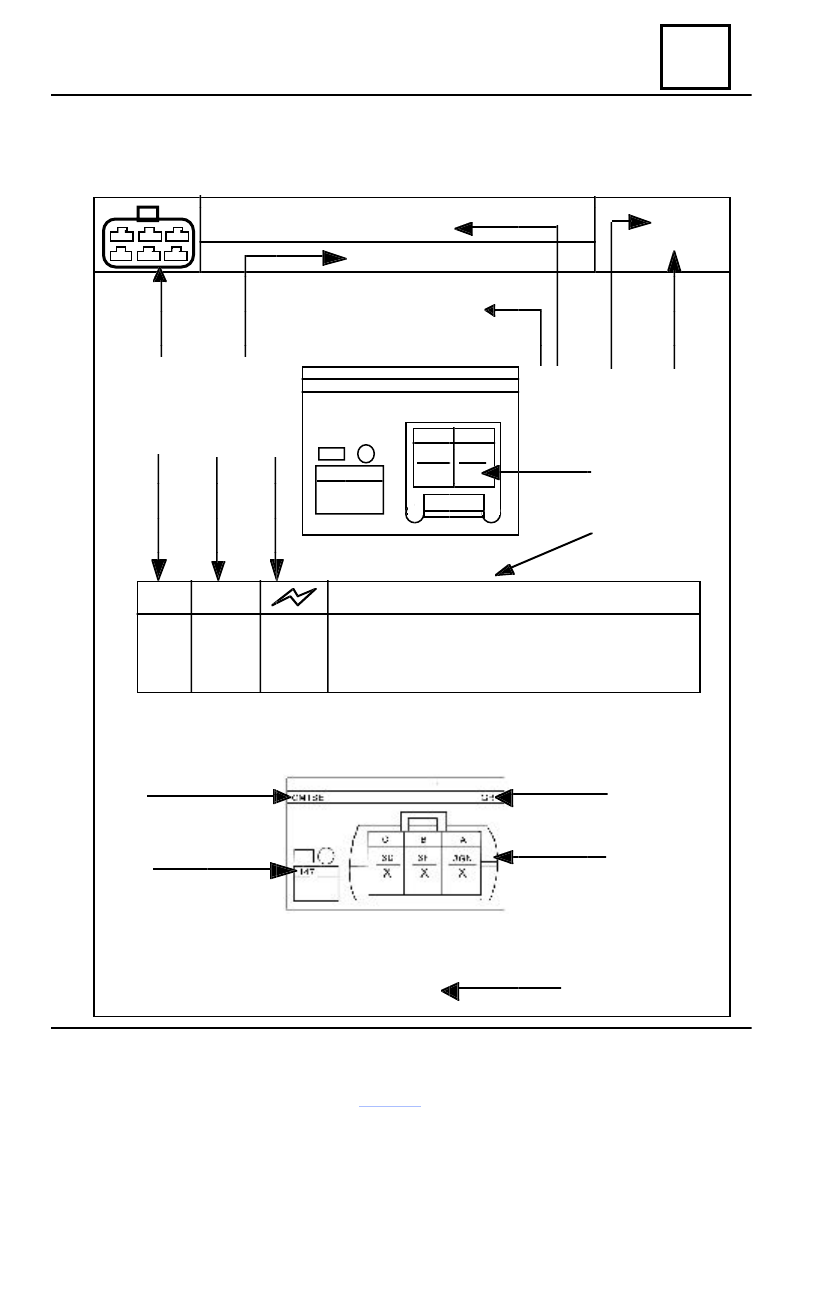

INTERPRETATION OF CONNECTORS

WIRES FUNCTION INDEX

The information concerning the function of the wires in connectors and connections presented

in chapter 11, are to be interpreted taking into account the explanations based upon the following
example:

1 = symbol (sign) of the page containing connectors and electric connections
2 = connector destination
3 = name of the wiring on which the respective connector is placed
4 = general criteria of page separation
5 = vehicle class
6 = manufacturing year
7 = connector code
8 = component identification to whom the described connector is to be connected
9 = connector colour
10 = connector symbol
11 = indication of the connector socket
12 = wire sectioning (mm˝)
13 = wire functional code
14 = wire destination
15 = wire colour *
16 = chapter number and connector page number

REMARK:
Concerning position 15, please note that one X is marked, for one wire and two Xs for two

wires. The colour of the wire is to be symbolised only in case the electric routing of the wire
represents one of the fundamental statuses: + permanent (+ IC), + after contact (+ DC), mass
 (-) or controls.

The symbols used for the wire colours are the followings:

A = white

AS = blue

GR = grey

                       N = black

G   = yellow

V   = green

                       M = brown

VI = violet

R   = red

General

89

ELECTRIC DIAGRAMS

89 - 5

CY2AE



MA

      146

    3S
     X



1             2

3DQ
  X

ATMOSPHERIC PRESSURE SENSOR

Position Section



Destination

1

0,50

3S

SSIGNAL + DETONATION SENSOR

2

0,50

3DQ

MASS DETONATION SENSOR

4

0,60

TB1

DETONATION SENSOR SCREENING

    ENGINE WIRING

  X412
    03

DETONATION SENSOR

 11             12             13

 2   3             5                6

 15

14

7

8

9

10

89 -



07

      16

11

1

1                                                                    444

4

           E7J262

General

89

ELECTRIC DIAGRAMS

89 - 6



Functional diagrams list

  DOORS CENTRAL LOCKING
  ANTI-STARTING
 ELECTRIC LIGHTER
  CLIMATE CONTROL
  CLIMATE CONTROL AND AIR CONDITIONING
  CEILING LAMP
  FRONT WINDOWS ELECTRIC CONTROL
  RADIO
  STARTING CIRCUIT
  ENGINE COOLING FAN
  ELECTRONIC INJECTION
  CHARGING CIRCUIT
 REAR WIRING MASS
  FRONT WIRING/ DASHBOARD MASS
  BATTERY/CARRIAGE BODY MASS
 FOG PROJECTORS WIRING MASS
  HATCHBACK WIRING MASS
 ENGINE WIRING MASS
  COCKPIT FUSE BOX

  COCKPIT CENTRAL UNIT (UCH)
  ENGINE FUSE BOX AND  RELAY
  HANDBRAKE INDICATOR / BRAKING SYSTEM FAILURE
  FUEL LEVER INDICATOR
  OIL PRESSURE INDICATOR
  DIAGNOSTIC SOCKET
  INSTRUMENT PANEL
  COOLING FLUID TEMPERATURE ALERT INDICATOR
  COOLING FLUID TEMPERATURE INDICATOR
  SPEED  INDICATOR
  DRIVER AIRBAG
  ACOUSTIC WARNING
  REAR WINDOW DEFROSTING
  WINDSCREEN WASHER-WIPER
  FOG PROJECTORS

ELECTRIC DIAGRAMS DENOMINATION                                   DIAGRAM NUMBER

1

2
3

4
5

6-7
8

9-10
11

12-13
14-15-16-17-18-19-20-21

22
23

24-25-26-27-28-29-30-31
32

33
34

35-36-37-38
39-40-41-42-43-44-45-46-

47-48-49-50
51-52

53-54-55-56
57

58-59
60

61-62
63-64-65

66
67

68
69

70
71

72
73
