ACCESORIOS INTERIORES SUPERIORES

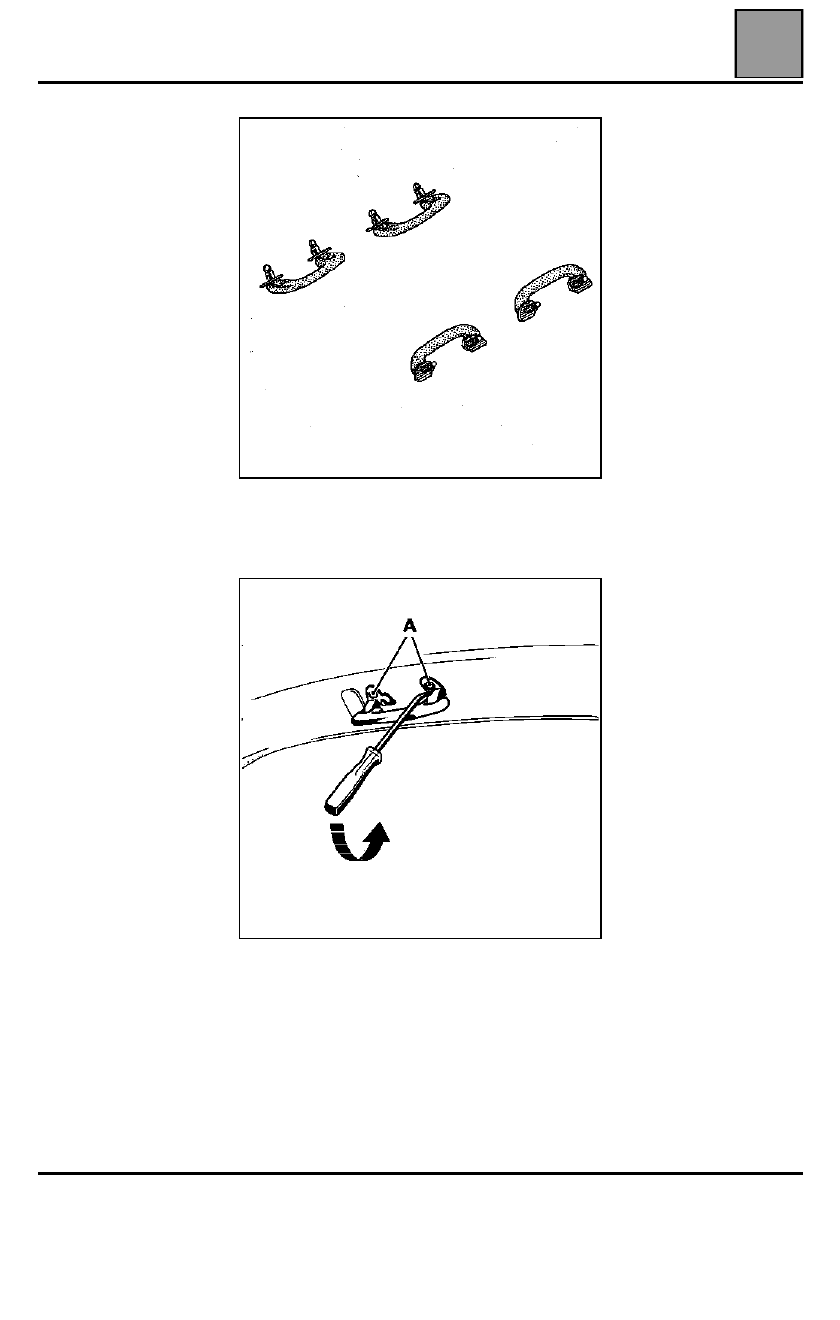

Empuñadura de sujeción

58

58-2

Empuñadura de sujeción

EXTRACCIÓN

Aflojar las dos fijaciones (A).

ACCESORIOS INTERIORES SUPERIORES

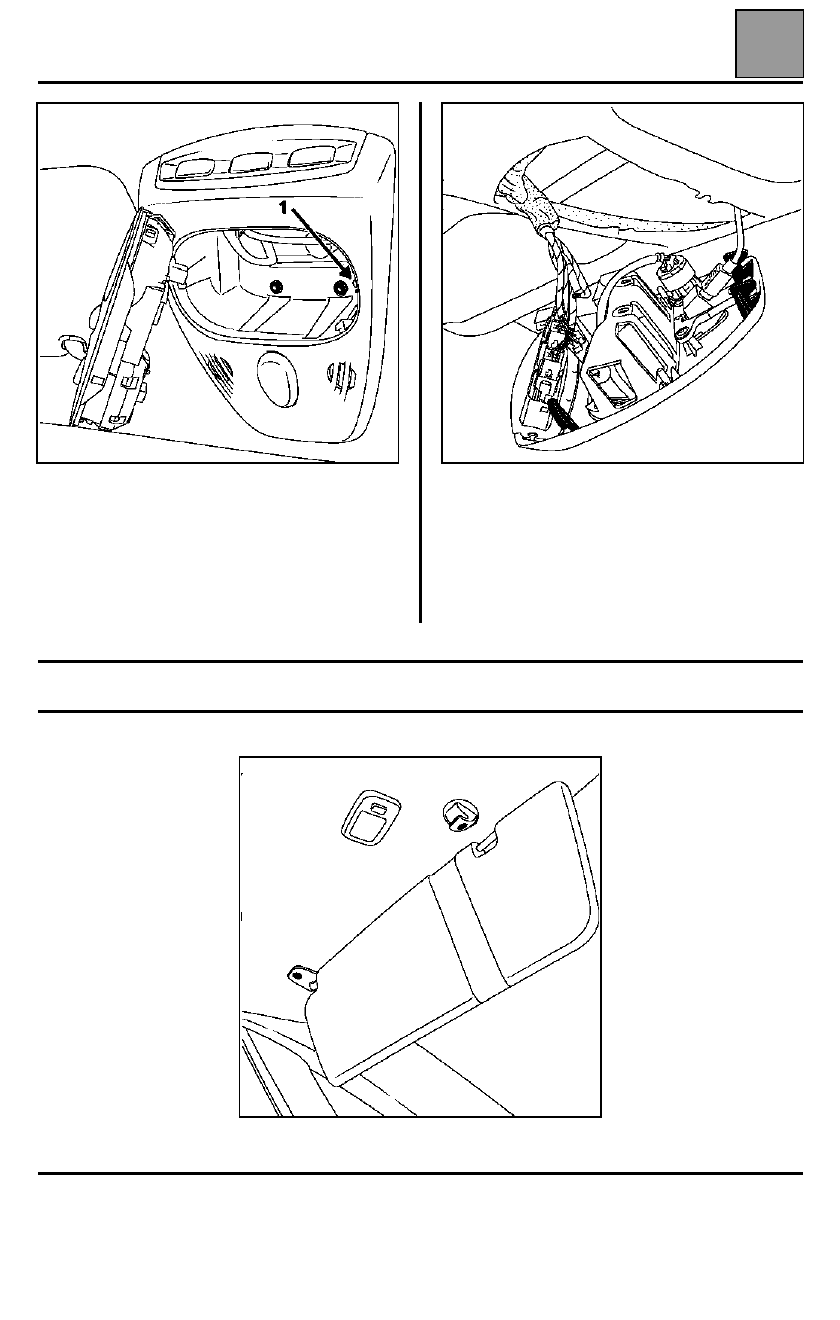

Consola del techo

58

58-3

Consola del techo

Soltar el iluminador con un destornillador pequeño y
plano que se introducirá en las hendiduras (1).

Aflojar los dos tornillos.

Desconectar el cableado.

Soltar la parte trasera de la consola.

Bascular la consola hacia abajo para liberar los
espolones.

Extraer la consola.

Quitasol

Extraer las tres fijaciones (tornillos torx).

ACCESORIOS INTERIORES SUPERIORES

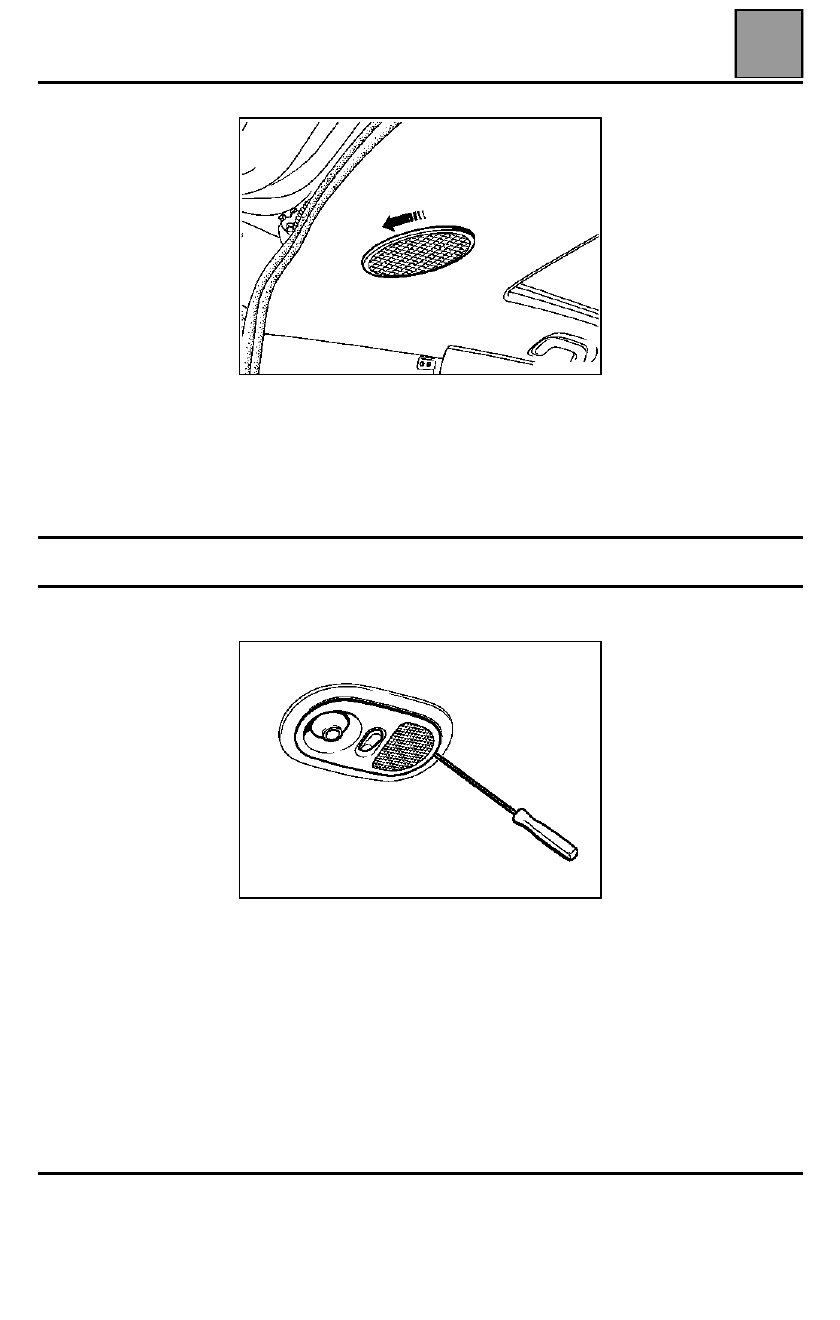

Altavoces traseros

58

58-4

Altavoces traseros

Girar la rejilla un cuarto de vuelta.

Iluminador trasero

Soltar el iluminador mediante un destornillador fino
para acceder a las lámparas.

El encuadramiento del iluminador permanece solidario
del guarnecido del techo.

ELEMENTOS DE SEGURIDAD INTERIORES

Cinturones de seguridad delanteros

59

59-1

259

ELEMENTOS DE SEGURIDAD INTERIORES

Cinturones de seguridad delanteros

NOTA:
– el pretensor es indisociable del cinturón de

seguridad,

– el enrollador está equipado con un sistema

pirotécnico que completa el pretensor.

ATENCIÓN:

:

En caso de activado del enrollador pirotécnico
solo:
– la armadura del asiento debe ser inspeccionada,
– es obligatorio sustituir completamente el cinturón

con enrollador y pretensor.

En caso de activado del enrollador y del pretensor,
además de los airbags:
– la armadura debe ser sustituida.

Sacar el asiento del vehículo.

Desacoplar las coquillas superiores de paso de
cinturón.

ATENCIÓN:

esta pieza debe ser sustituida después

de cada desmontaje.

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– proceder a la desactivación del airbag.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag se enciende en
el cuadro de instrumentos.

Esperar dos segundos para la descarga automática
del cajetín.

Cortar el contacto.

Desconectar la batería.

PARES DE APRIETE (en daN.m)

Tornillos de fijación deslizaderas en piso

  3,0

Tornillos de fijación del pretensor

  2,5

Tornillos de fijación del enrollador

  3,5

Tornillos de fijación del pedúnculo

  3,5
