Renault Avantime. Manual - parte 147

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-27

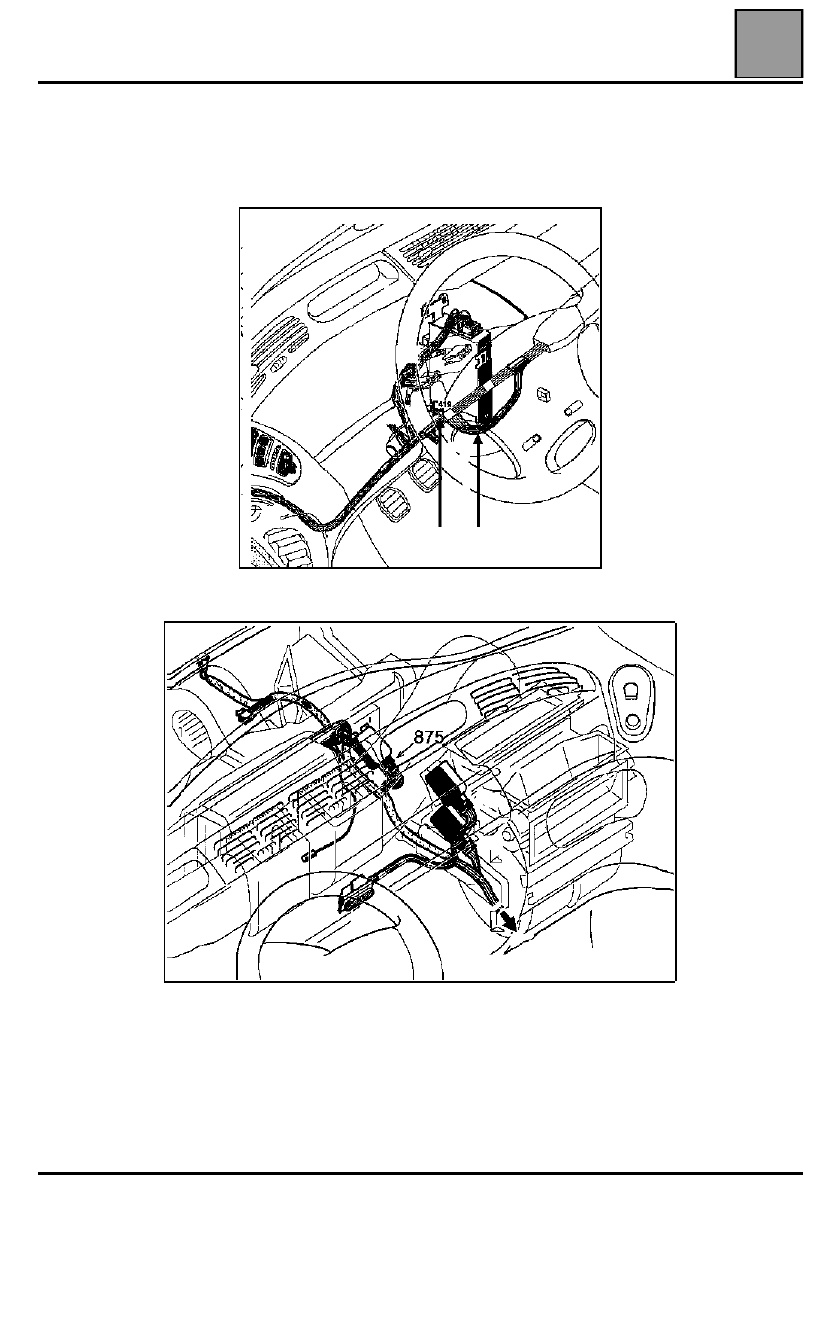

Los dos conectores 419 en el cajetín electrónico de la
climatización regulada (si vehículo equipado).

Localizar bien cada conector.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-28

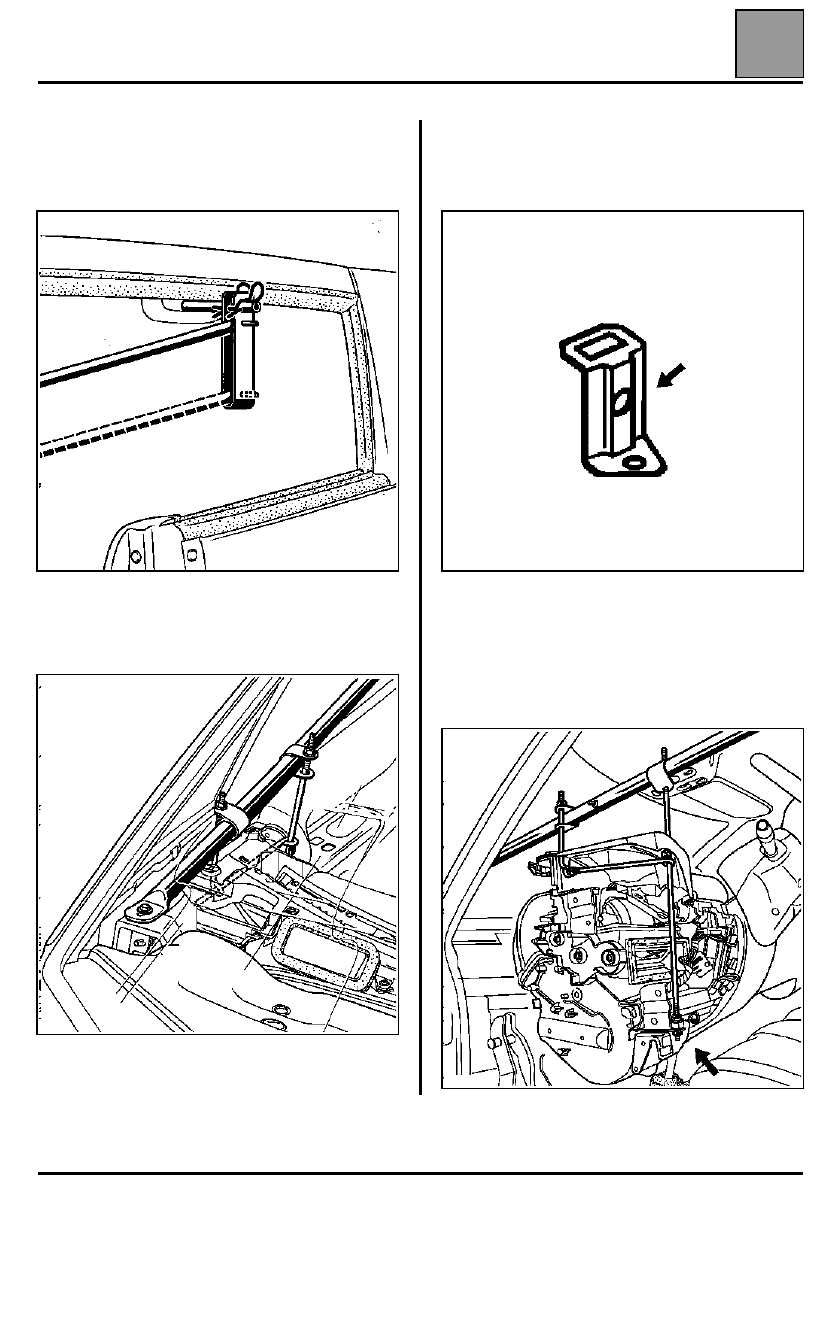

COLOCACIÓN DEL ÚTIL Car. 1393

Colocar los caballetes en las asas de sujeción
traseras.

Instalar las barras de apoyo atornilladas al pie del
parabrisas y fijadas en los orificios inferiores de los
caballetes.

Colgar:

Las dos cuerdas de suspensión delanteras en los
orificios previstos en los soportes de hueso técnico.

Las dos cuerdas de suspensión traseras en lugar de
los tornillos de fijación inferior de la escala en las
escuadras.

Tensar las cuatro cuerdas de suspensión sin juego por
apriete de las tuercas.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-29

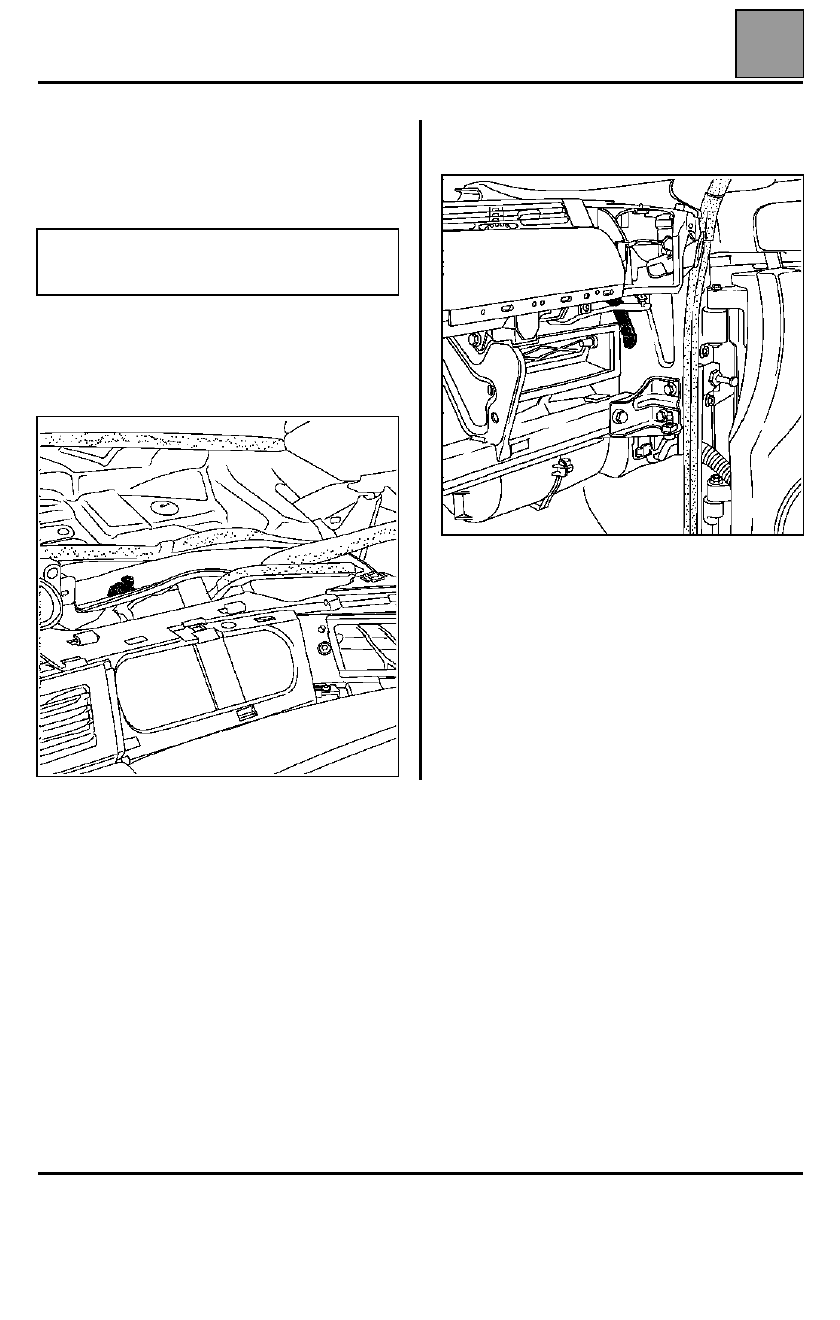

EXTRACCIÓN DEL TABLERO DE BORDO CON EL
ÚTIL Car. 1393

Hacen falta dos personas para esta operación.

Aflojar las dos escuadras de fijaciones inferiores de la
escala (dos tornillos x 2).

Extraer las dos fijaciones superiores.

Sacar las dos placas de las fijaciones superiores
quitando cada abeto con un destornillador.

ATENCIÓN: verificar que los aireadores
centrales estén cerrados para no romper las
trampillas.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-30

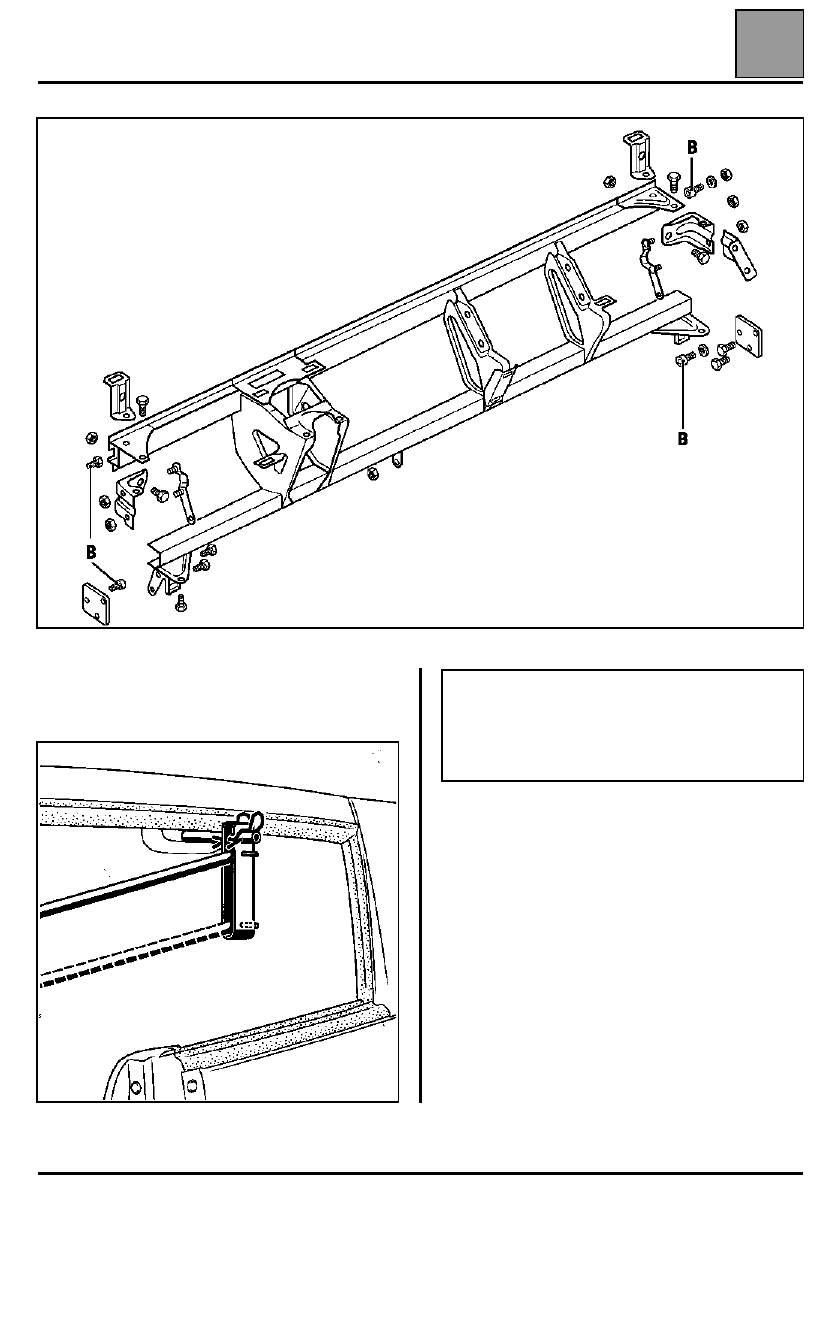

Sacar el tablero de bordo de los cuatro peones (B)
posicionando las barras en los orificios superiores de
los caballetes en apoyo sobre las asas de sujeción.

ATENCIÓN:

No cerrar las puertas completamente.

Los guarnecidos y los bloques de climatización
interfieren.
