Renault Avantime. Manual - parte 119

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

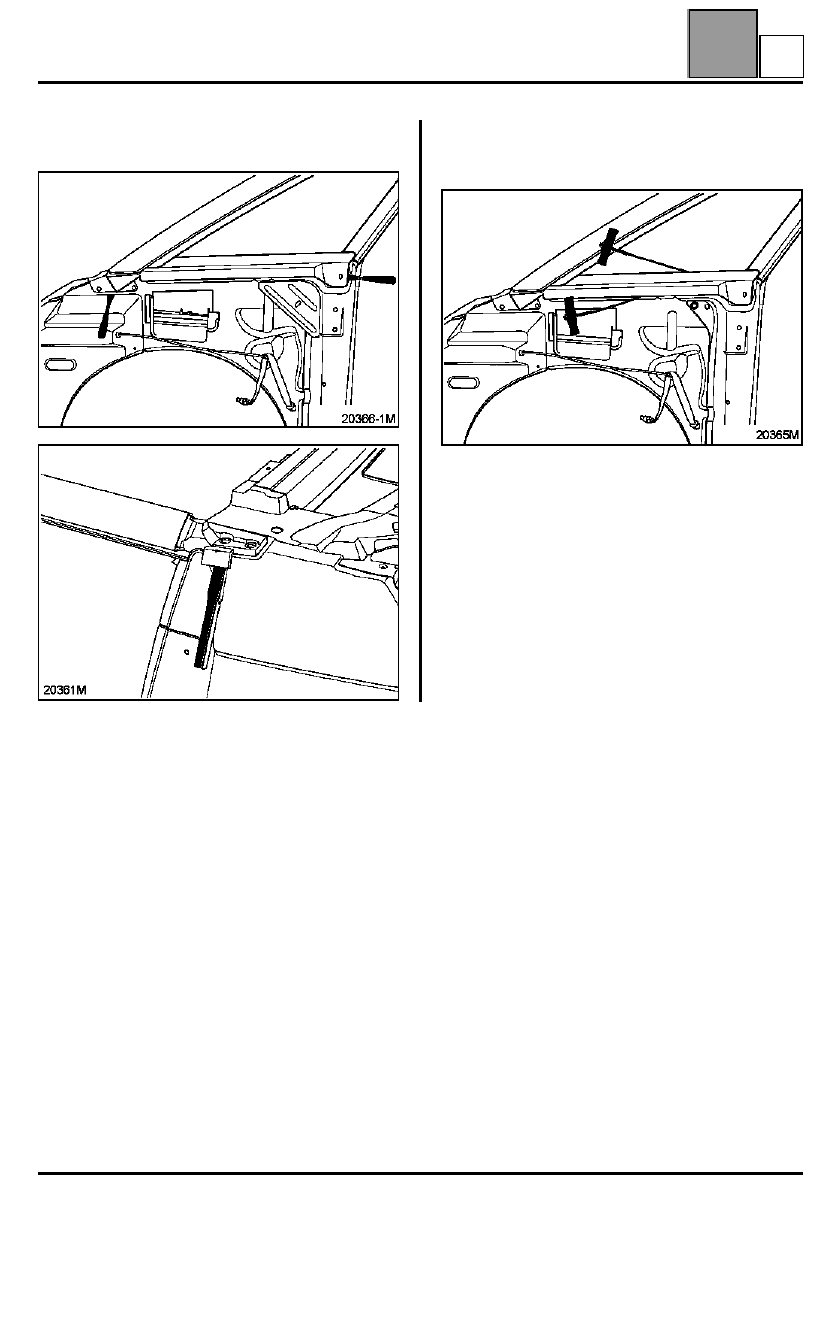

Despegar las fijaciones de la estructura superior de
aluminio con una espátula o un buril plano.

Cortar, mediante una cuerda de piano, el cordón de
estanquidad entre la viga inferior de aluminio y el
chasis.

Levantar, entre dos personas, la estructura superior
comenzando por la parte trasera y cortando poco a
poco los restos de cola de estanquidad.

45-18

F

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

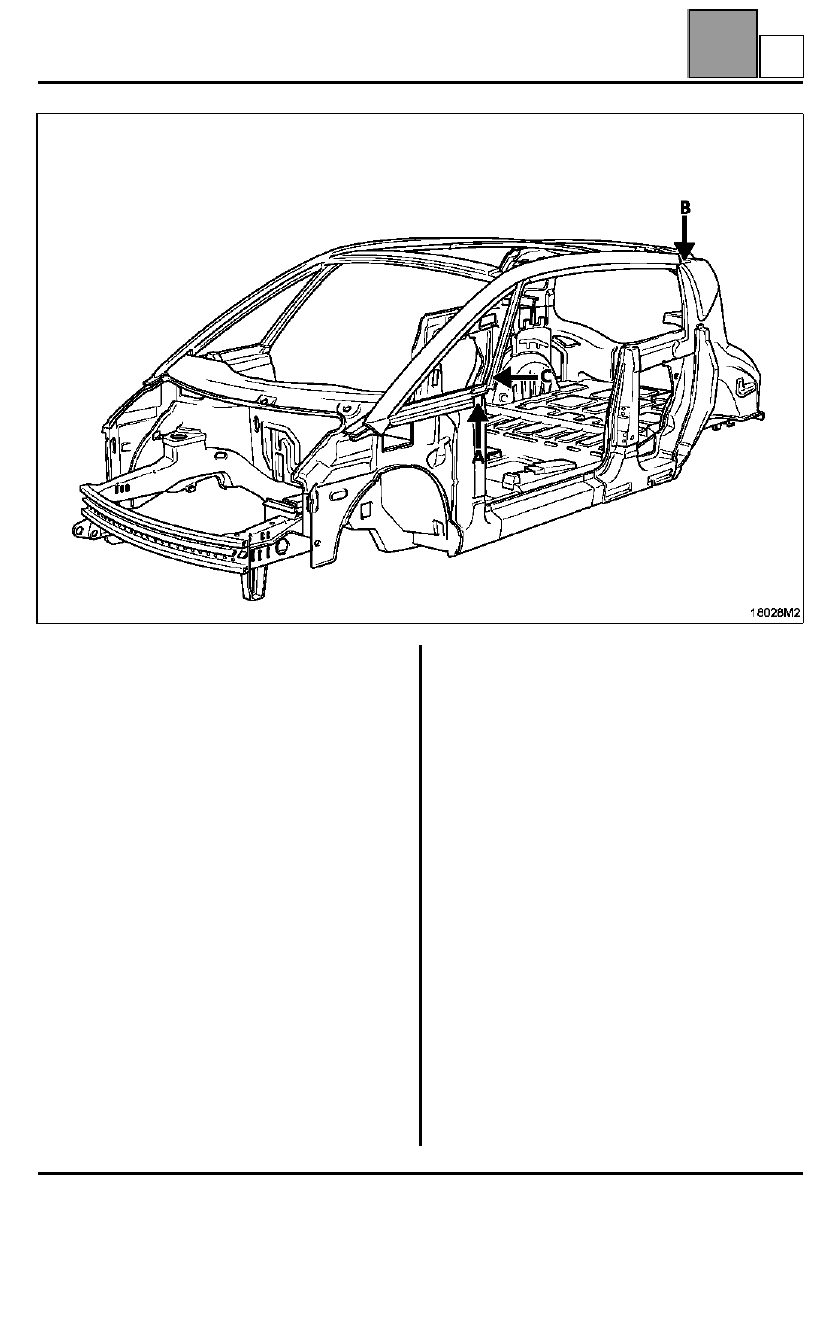

Colocación de la estructura superior de aluminio:

Preparación de la carrocería galvanizada:

– enderezar los apoyos de las fijaciones deformados,

– eliminar la cola antigua mediante una lijadora de

discos equipada con un disco P60 ó P80, hasta la
chapa,

– presentar la estructura nueva en el chasis,

– colocar los tornillos de fijación del pie delantero (A),

– controlar la posición de los 6 puntos de unión con el

chasis,

– si la estructura se apoya en cinco puntos, el juego

en el sexto punto (B) no debe sobrepasar 4 mm en
altura, si no, verificar las diagonales del chasis en la
parte superior trasera,

– colocar y apretar todos los tornillos de fijaciones de

la estructura de aluminio hasta hacer contacto con
el chasis de chapa,

– contrataladrar los seis orificios de los remaches (C)

guiándose por los del chasis de chapa,

– volver a extraer la estructura sobre un cartón para

la preparación de los pegados (atención a la
pintura

).

45-19

F

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

Preparación antes del pegado:

Lado chasis de chapa:

– verificar la eliminación completa de la cola,
– soplar,
– limpiar con ácido fosfórico (en el kit

60 25 070 445

),

– dejar actuar 10 minutos,
– aclarar con agua, después secar con pistola de aire

caliente y dejar enfriar 20 minutos como máximo
entre la aplicación y la colocación.

Lado estructura de aluminio:

– limpiar con ácido fosfórico (en el kit

60 25 070 445

),

– dejar actuar 10 minutos,
– aclarar con agua, después secar con pistola de aire

caliente y dejar enfriar.

20 minutos como máximo entre la aplicación y la
colocación.

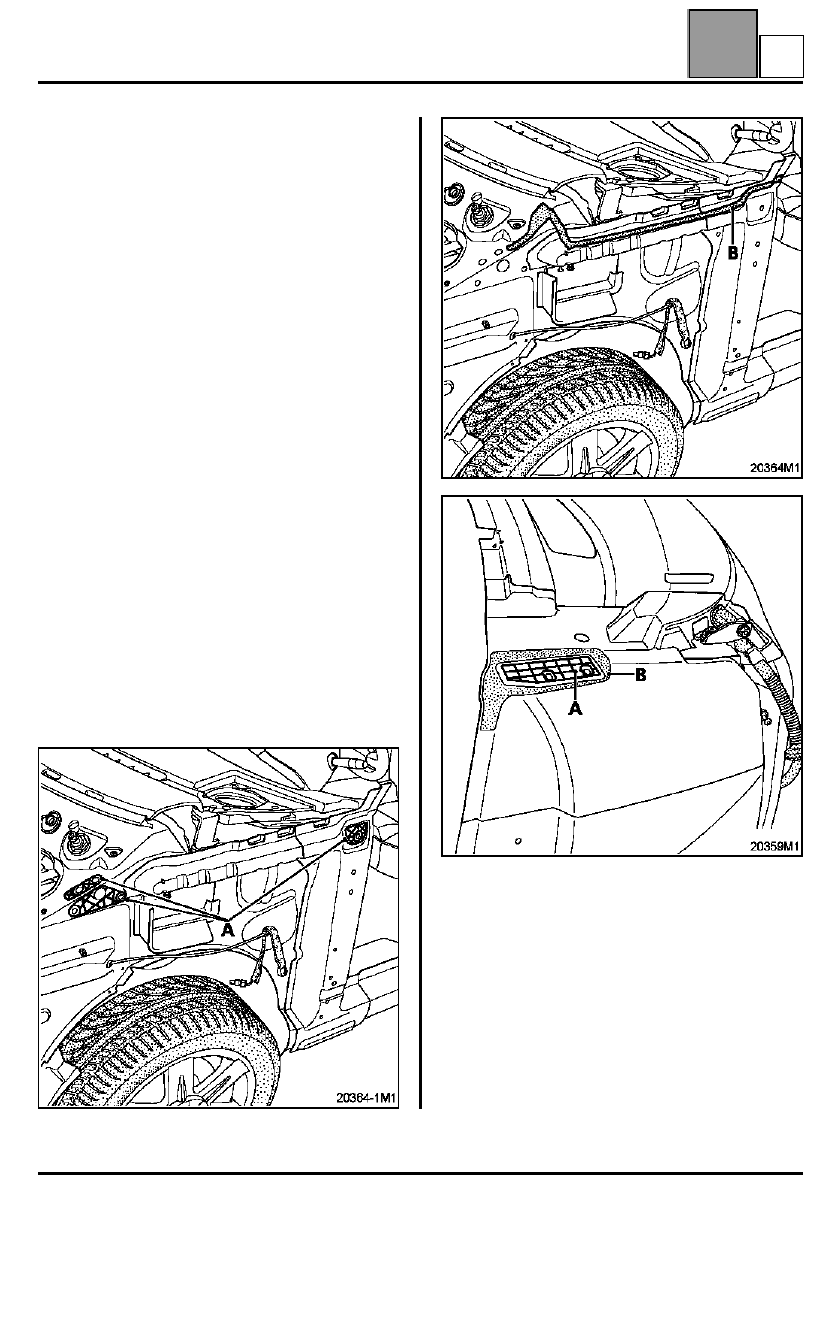

PEGADO

– Colocar unos cordones de cola estructural,

(cartucho de cola bicomponente suministrado
con la estructura

), en el chasis (A).

20 minutos como máximo entre la aplicación y la
colocación.

– Colocar unos cordones de cola de estanquidad

(kit 60 25 170 306)

 en el chasis (B),

– Colocar la estructura en el chasis.

45-20

F

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

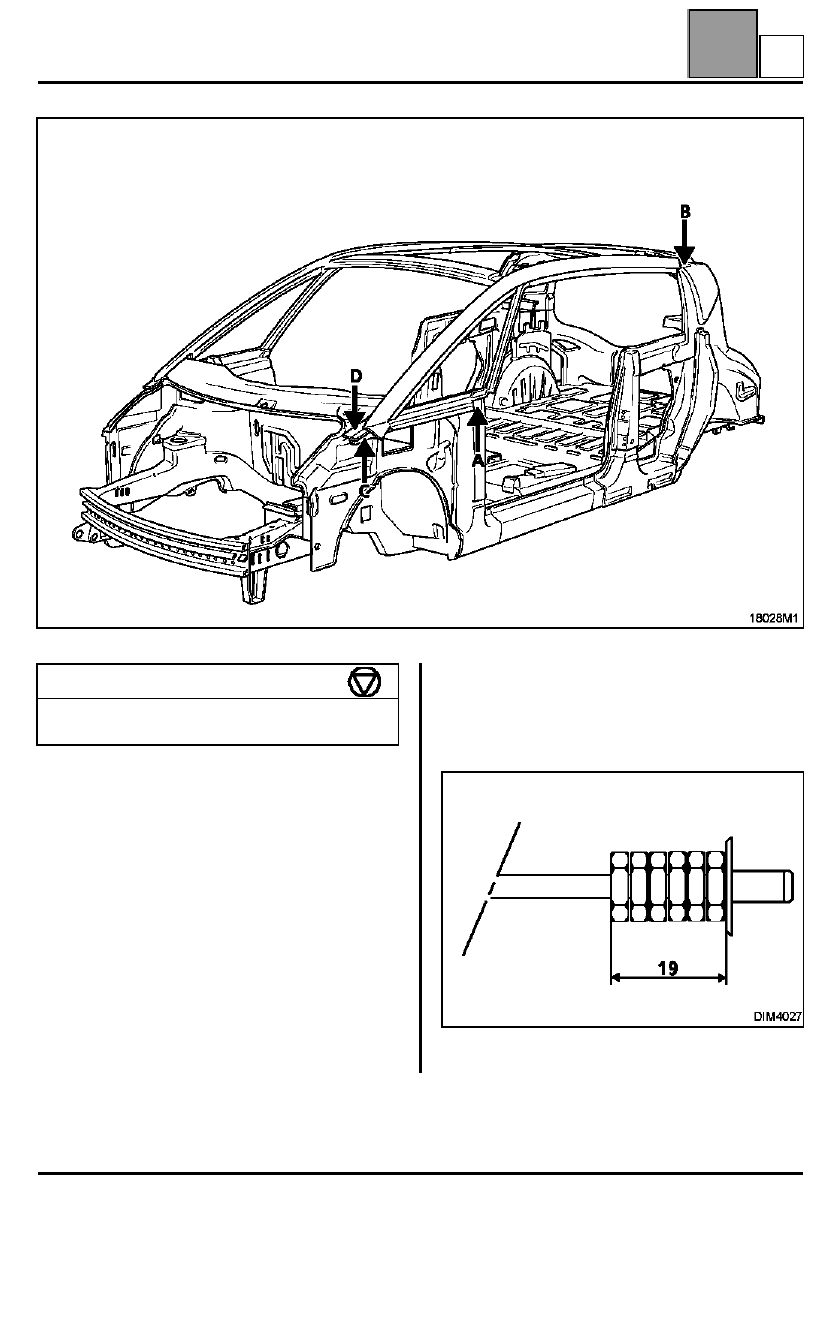

Apriete de la estructura de aluminio:

– Colocar y apretar los tornillos de fijación, hasta

hacer contacto con el chasis de chapa,
comenzando por:

– los tornillos de fijación del pie delantero (A),

– los tornillos de fijación de la unión trasera (B),

– los tornillos de fijación lateral de la unión delantera

(C),

– los tornillos de fijación superior de la unión

delantera (D).

– apretar al par siguiendo el orden: A, B, C, D.

– colocar los remaches (suministrados con la

estructura de aluminio) añadiendo 6 tuercas de
diámetro 4 mm referencia: 77 01 417 218 en la cola
del remache para formar un separador de 19 mm
de longitud.

PAR DE APRIETE (en daN.m)

Tornillos de fijación estructura
superior

2,0

45-21

F
