Renault Avantime. Manual - parte 93

ESTRUCTURA INFERIOR

Larguero lateral y refuerzo de larguero lateral

41

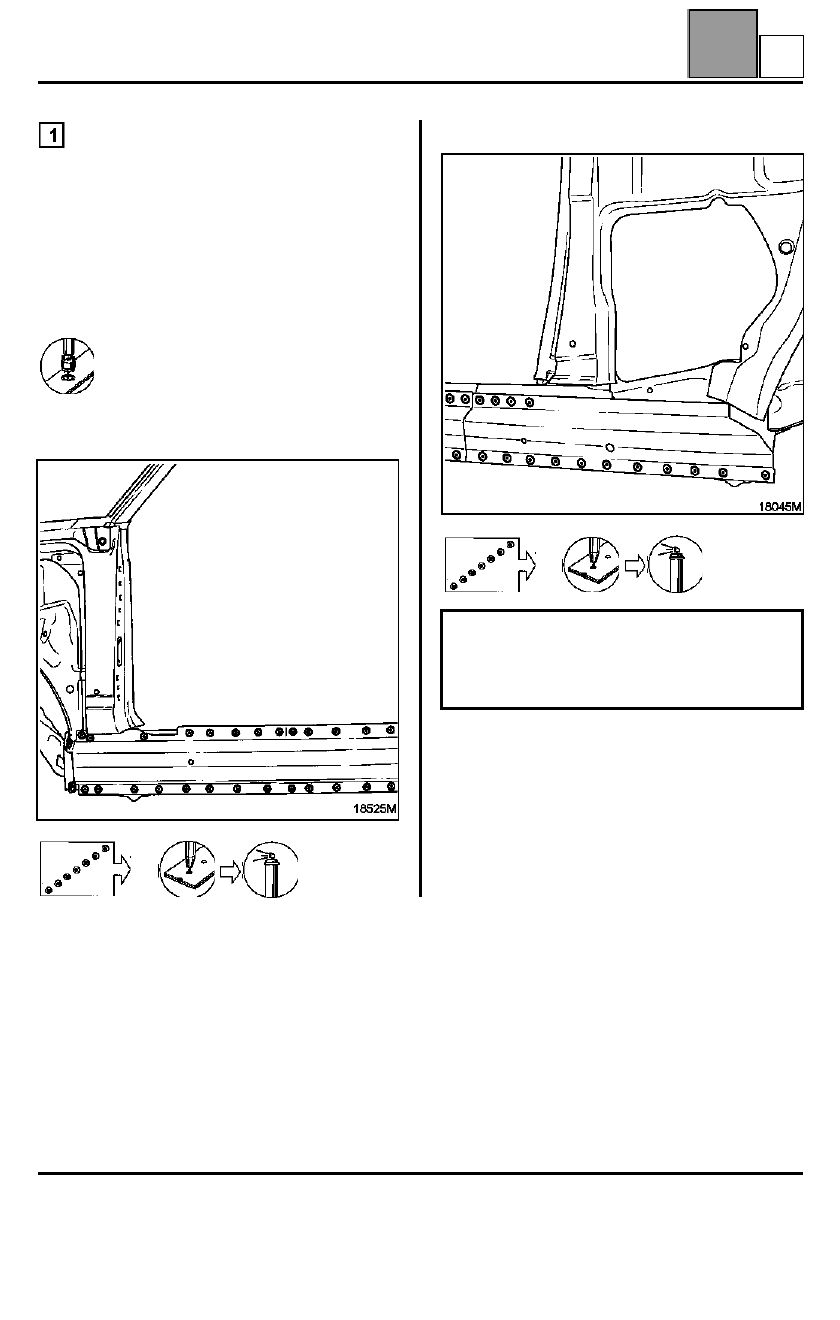

UNIÓN CON CIERRE DE LARGUERO
LATERAL

Espesor de las chapas (mm)

Desgrapado

46 puntos eléctricos en espesor 1,0

Soldadura

Soldadura

Larguero lateral

1,0

Cierre de larguero lateral

0,8

NOTA: los métodos representados son
reparaciones con corte parcial inferior del pie
delantero (consultar las operaciones 43-A2) y del
panel lateral trasero (consultar las operaciones:
44-D3).

41-44

P

ESTRUCTURA INFERIOR

Larguero lateral y refuerzo de larguero lateral

41

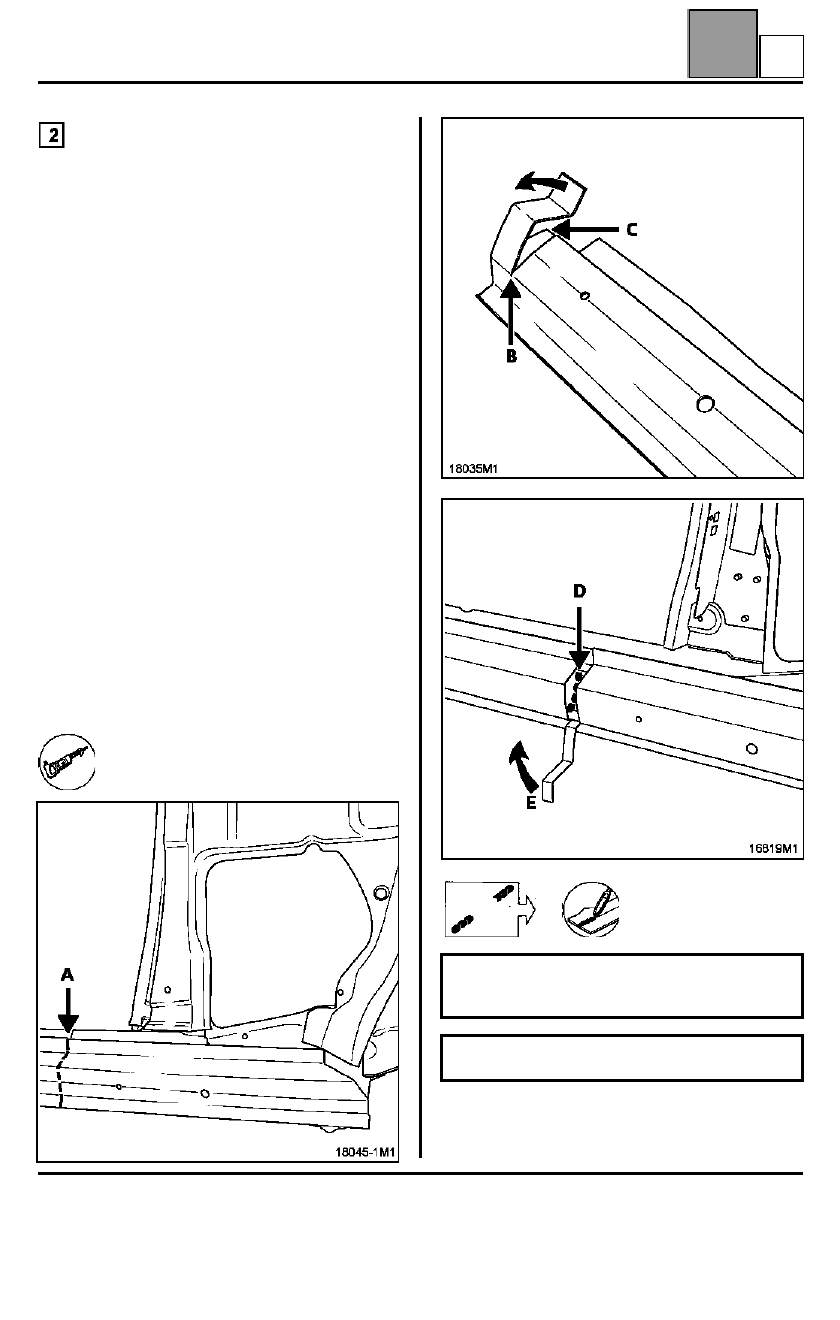

CORTE PARCIAL

Consejos de sustitución:

Según las zonas de deformación, son posibles varias
variantes de reparación parcial.

Ejemplo para un choque en la parte trasera:

– Cortar parcialmente la parte inferior del panel lateral

trasero (consultar las operaciones 44-D3).

– Cortar el larguero lateral y refuerzo de larguero

lateral dañado (A).

– Despuntear y retirar la parte dañada.
– Ajustar el larguero lateral y el refuerzo del larguero

lateral nuevo.

– Cortar el larguero lateral nuevo sin cortar el refuerzo

del larguero lateral (B) de manera que se deje el
espacio necesario que permita soldar el refuerzo
del larguero lateral (C).

– Presentar la pieza nueva sujetándola con algunos

puntos de taponado y soldar el refuerzo del larguero
lateral (D).

– Abatir el larguero lateral (E) y soldarlo.
– Efectuar los puntos de taponado restantes.
– Colocar el panel lateral trasero.

Espesor de las chapas (mm)

Desgrapado

260 mm en espesor 2,2

Larguero lateral

1,0

Refuerzo de larguero lateral

1,2

NOTA: para el corte, así como para la preparación
antes de la soldadura, consultar el capítulo 40
"Generalidades".

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-45

P

ESTRUCTURA INFERIOR

Cierre de larguero lateral delantero y trasero

41

Cierre de larguero lateral delantero y trasero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del larguero trasero
completo.

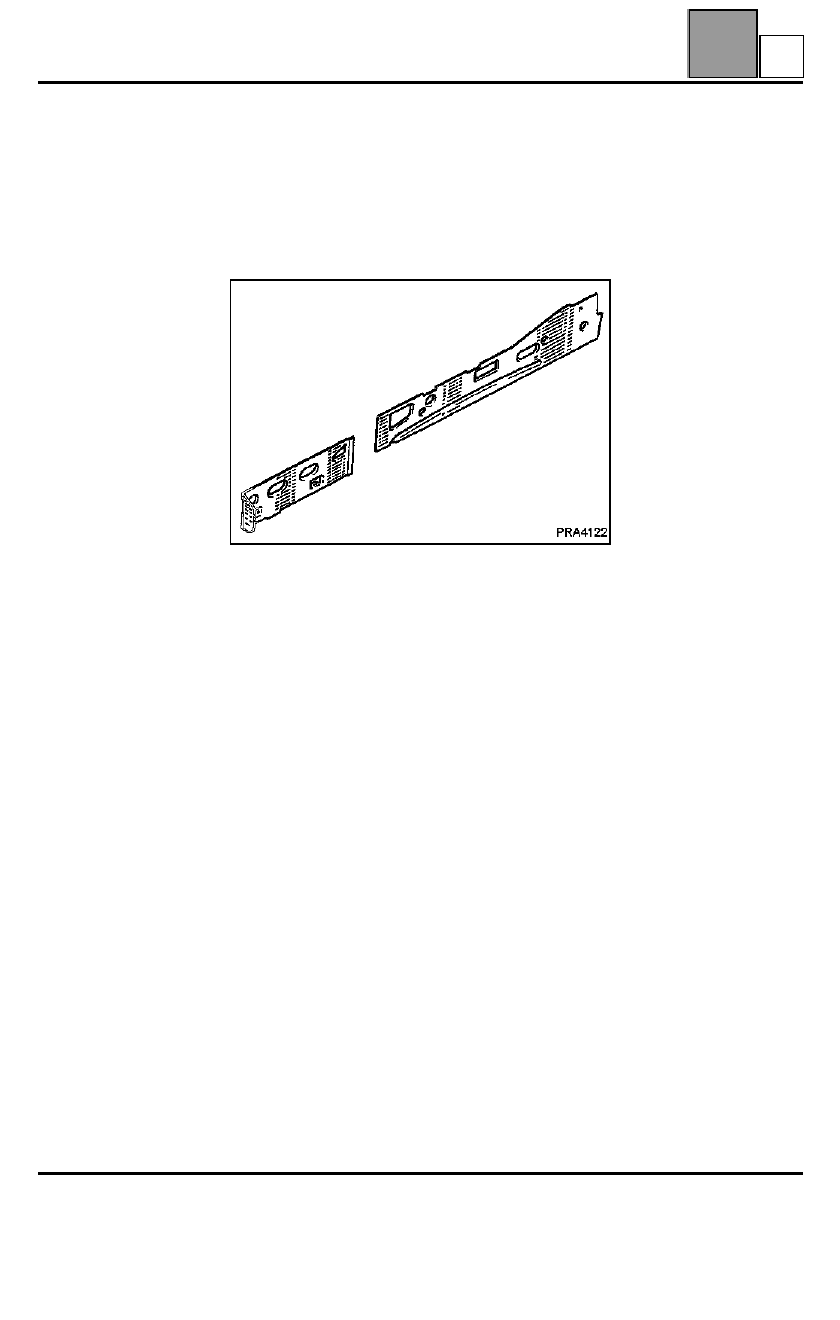

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de las protecciones del peldaño,
– de la puerta,
– de las juntas de la puerta,
– del asiento delantero,
– de la banqueta trasera,
– del guarnecido del piso,
– del cableado parcial,
– de la aleta delantera,
– de la aleta trasera,
– del bajo de carrocería SMC,
– del pie delantero parcial inferior,
– del panel lateral trasero parcial inferior,
– del larguero lateral.

41-46

U

ESTRUCTURA INFERIOR

Cierre de larguero lateral delantero y trasero

41

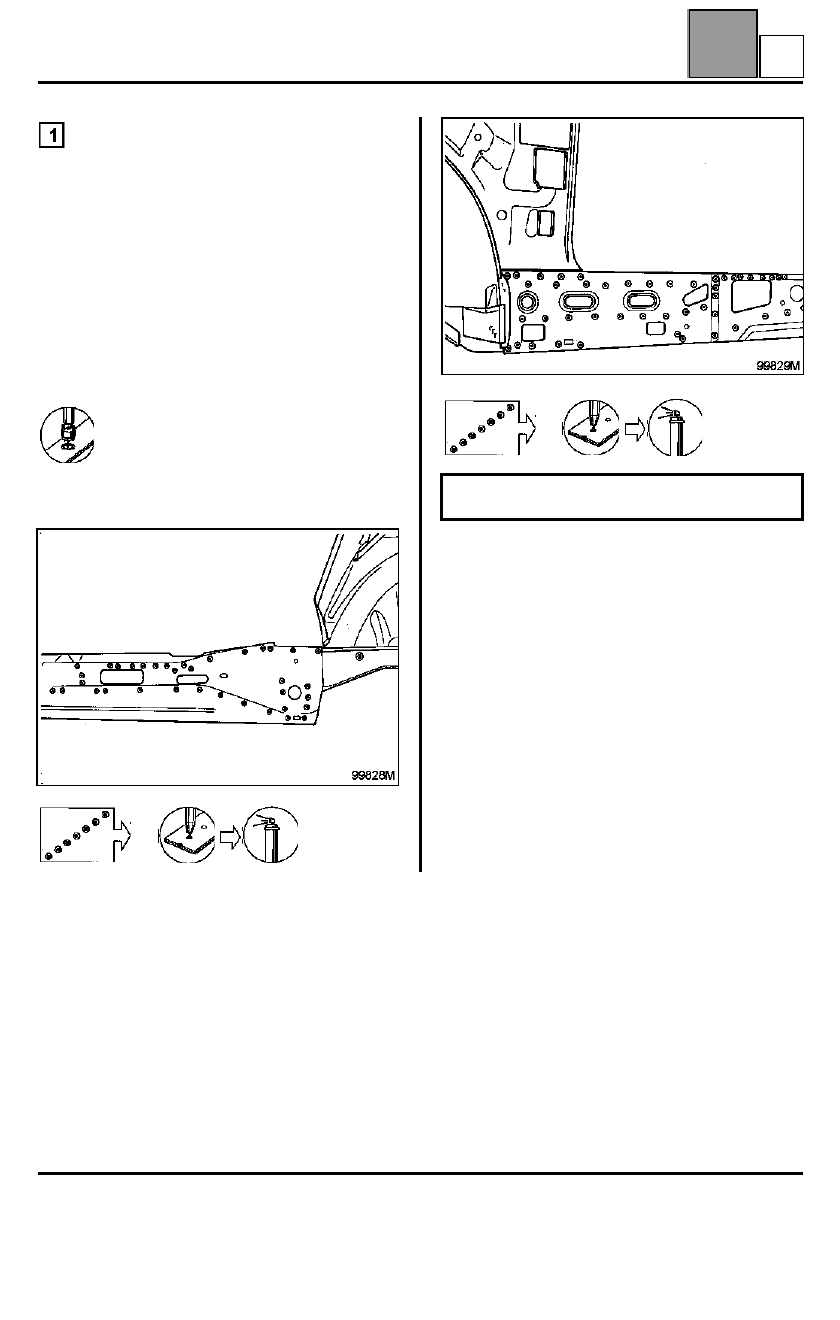

UNIÓN CON LARGUERO LATERAL

Espesor de las chapas (mm)

Desgrapado

82 puntos eléctricos en espesor 0,8 y 2,0

Soldadura

Larguero lateral

1,0

Soporte del gato

2,0

Chapa inferior trasera cierre de larguero lateral

0,8

Chapa inferior delantera de cierre de larguero
lateral

0,8

Piso

0,8

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-47

U
