GENERALIDADES

Banco de reparación

40

I - REFERENCIAS PRINCIPALES DE COLOCACIÓN EN EL BANCO (continuación)

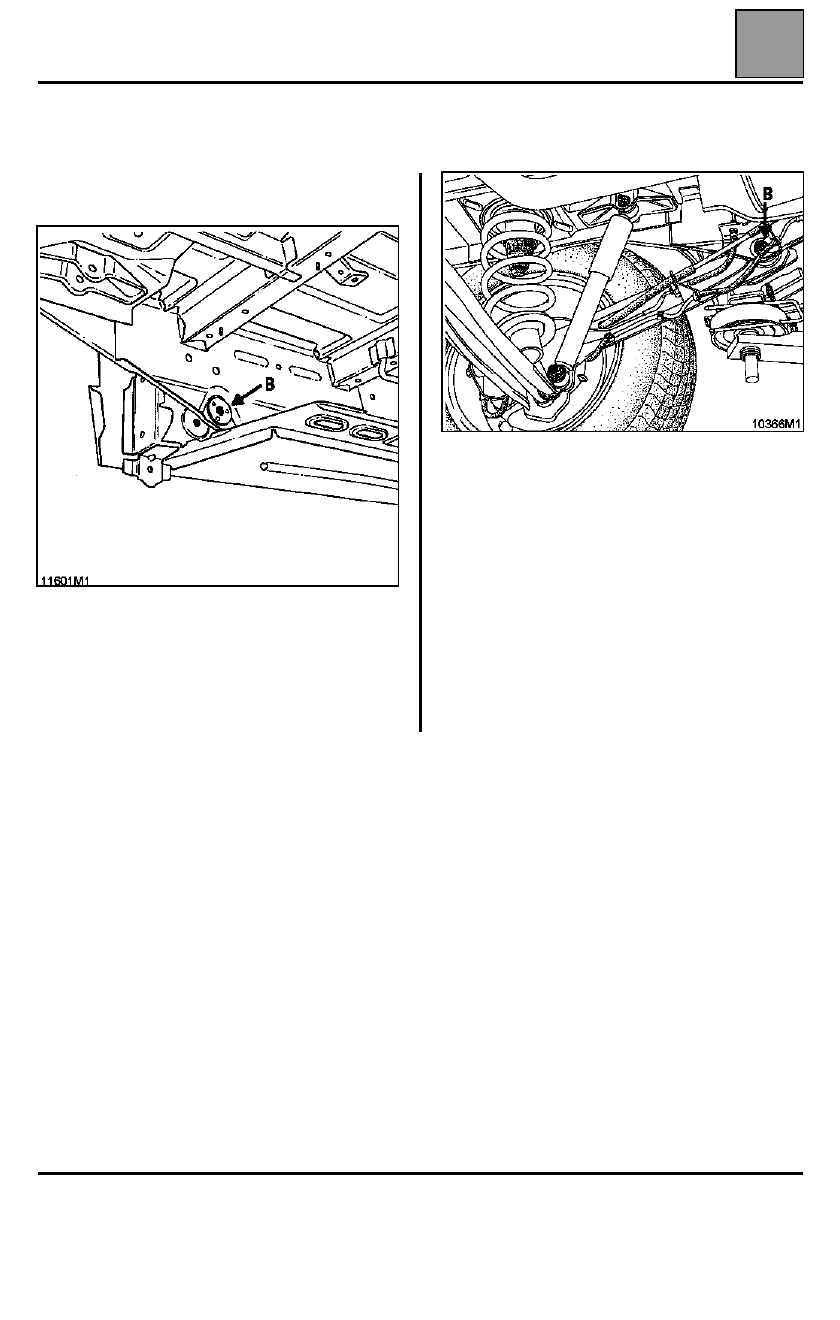

B - FIJACIÓN DE LOS TIRANTES DEL TREN
      TRASERO

Es la referencia principal trasera

1 - Mecánica trasera extraída:

El calibre se apoya en la caja de fijación del tren
trasero y es centrado en el orificio de fijación del
tirante del tren trasero.

2 - Mecánica trasera colocada

El calibre cubre uno de los tornillos de fijación del
tirante del tren trasero y sirve de apoyo del vehículo.

En caso de reestructuración delantera, este calibre (B)
basta por sí solo para el alineamiento del vehículo.

40-65

GENERALIDADES

Banco de reparación

40

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS

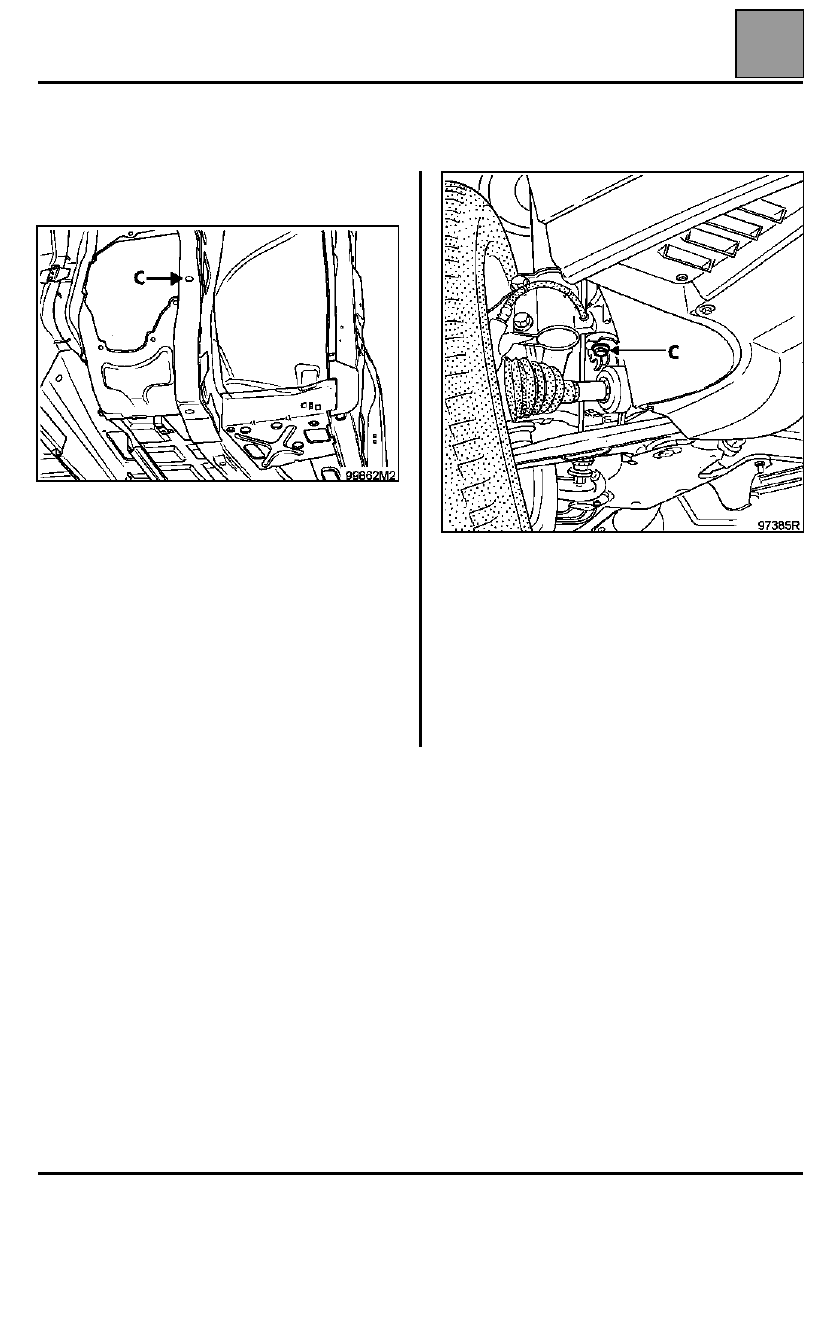

C - FIJACIÓN DELANTERA DE LA CUNA
      DELANTERA

1 - Mecánica delantera extraída:

El calibre se apoya bajo la fijación de la cuna y
controla el orificio de fijación.

Se utiliza durante la sustitución:
– del larguero delantero,
– de un semibloque delantero.

2 - Mecánica delantera montada:

El calibre se apoya bajo el tornillo de fijación de la
cuna cubriéndola.

Se utiliza en una colisión delantera para un choque
pequeño.

Sirve para el diagnóstico de la fijación mecánica en
caso de duda tras el control de los ángulos del tren
delantero.

40-66

GENERALIDADES

Banco de reparación

40

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

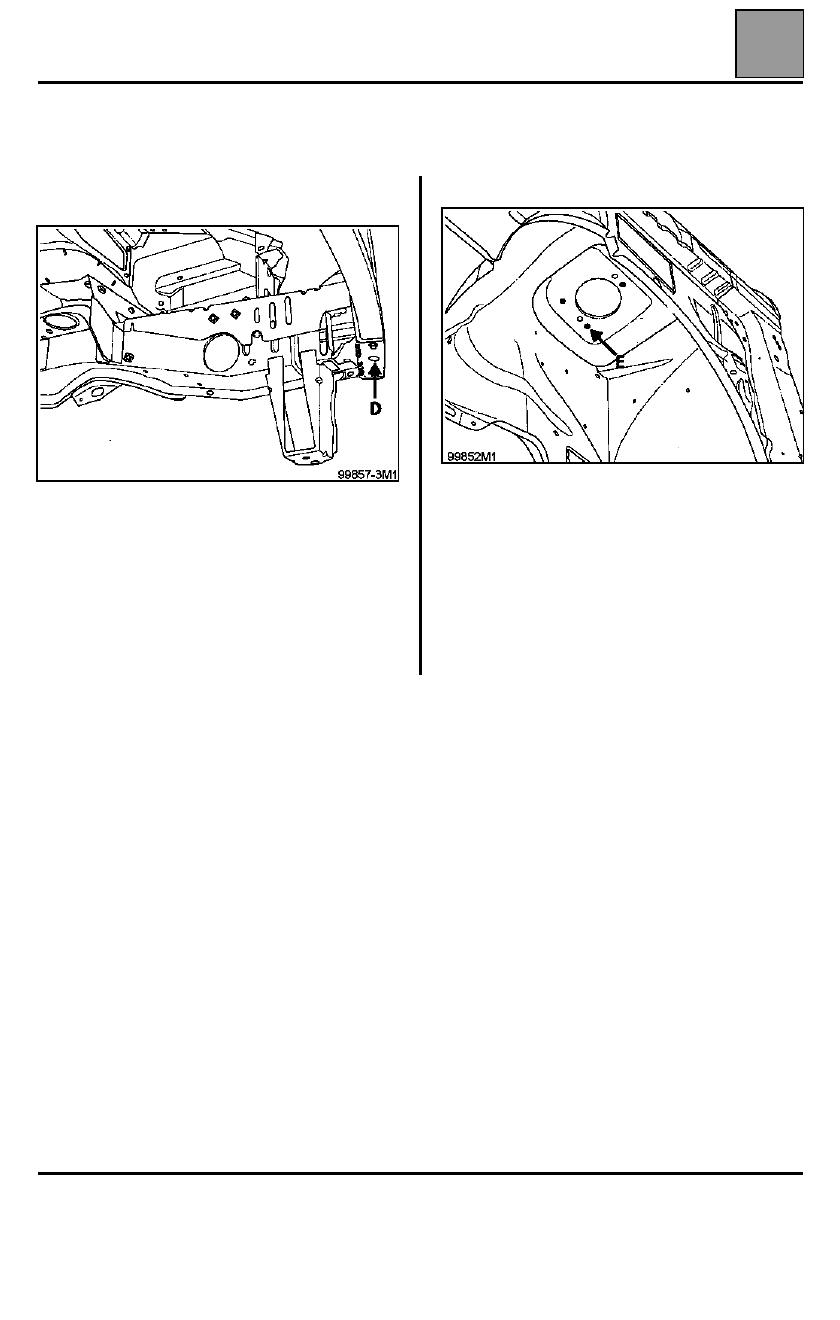

D - FIJACIÓN DEL TRAVESAÑO EXTREMO
      DELANTERO

El calibre se apoya en el orificio piloto y lo controla.

E - FIJACIÓN DE AMORTIGUADOR DELANTERO

El calibre se apoya bajo la copela del amortiguador y
controla los orificios de fijación de la copela del
amortiguador.

Se utiliza durante la sustitución:
– del paso de rueda,
– de un semibloque.

Sirve también de control para la colocación en línea
de la copela del amortiguador tras la extracción de la
mecánica delantera.

40-67

GENERALIDADES

Banco de reparación

40

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

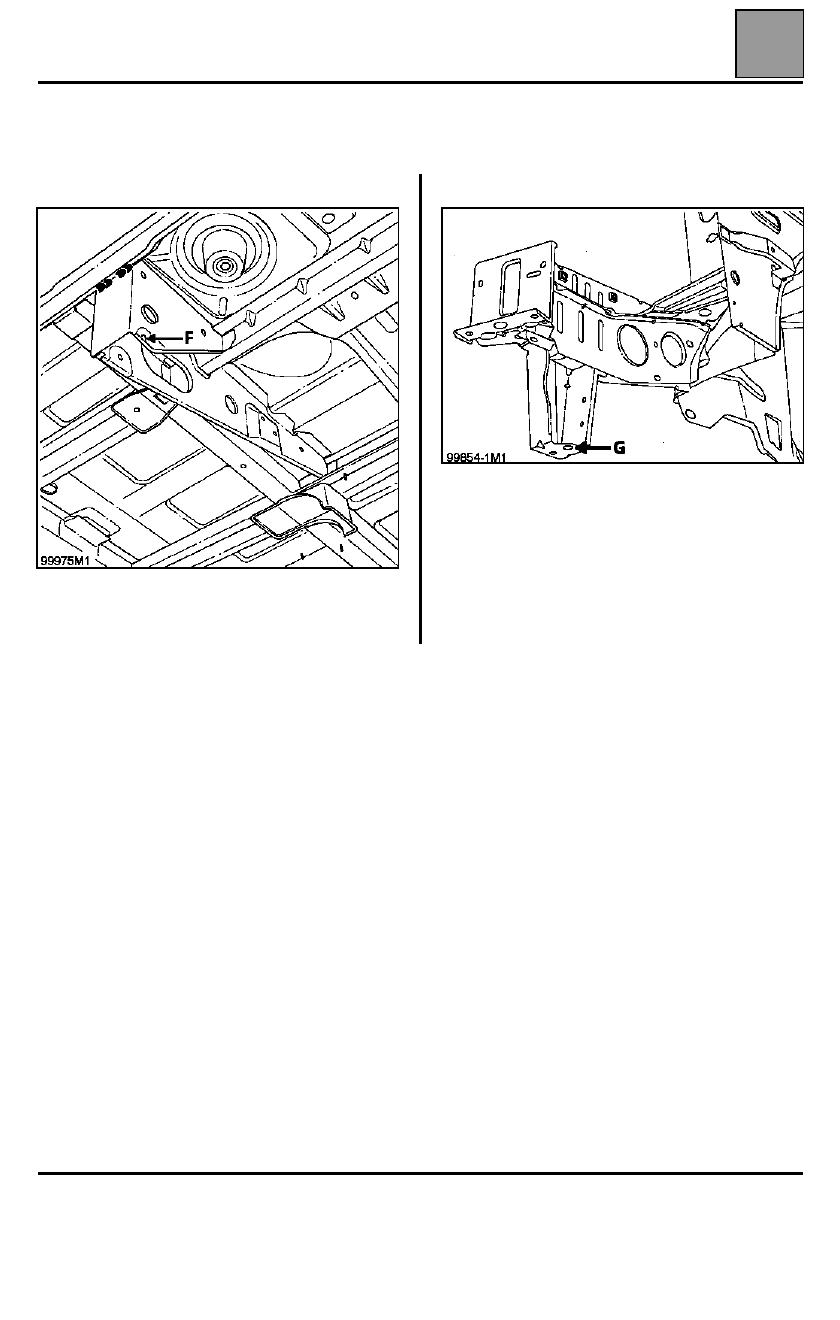

F - EXTREMO DE LA BARRA DE GUIADO

Utilizado en reestructuración trasera al sustituir un
larguero o una unidad de piso trasero, permite la
colocación en línea de las piezas sustituidas.

G - SOPORTE TRAVESAÑO DE RADIADOR

El calibre se apoya bajo el soporte del travesaño del
radiador y se centra en el orificio de fijación del
travesaño.

Sirve para posicionar el extremo del larguero durante
una sustitución de la parte delantera completa o
parcial.
