GENERALIDADES

Elevador con toma bajo casco

40

40-5

Elevador con toma bajo casco

CONSIGNAS DE SEGURIDAD

En general, no utilizar nunca un elevador de
2 columnas sin atar el vehículo a éste

PARTE DELANTERA

PARTE TRASERA

CASO de la EXTRACCIÓN - REPOSICIÓN del
GRUPO MOTOPROPULSOR o del EJE TRASERO,
o del DEPÓSITO de CARBURANTE

En estos casos concretos, la carrocería del vehículo
deberá, imperativamente, hacerse solidaria con los
brazos del elevador de dos columnas.

GENERALIDADES

Remolcado

40

40-6

Remolcado

PARA EL REMOLCADO, RESPETAR LA LEY EN VIGOR DE CADA PAÍS.

NO TOMAR NUNCA LOS TUBOS DE TRANSMISIÓN COMO PUNTOS DE ENGANCHE.

Los puntos de remolcado deben utilizarse únicamente para el remolcado en carretera. No pueden servir en ningún
caso para sacar el vehículo de una cuneta, para un incidente similar o para levantar directa o indirectamente el
vehículo.
Pueden servir como cabrestante, colocando una manilla entre el orificio de remolcado y el gancho del cabrestante.

PARTE DELANTERA

PARTE TRASERA

Extraer la tapa de la anilla a la izquierda del faro adicional delantero derecho o el obturador trasero derecho del
paragolpes, colocar la manilla en la anilla.

PARA EL REMOLCADO DE UN VEHÍCULO CON TRANSMISIÓN AUTOMÁTICA

La parte delantera debe ser levantada. No obstante si esto fuera imposible, el remolcado puede efectuarse
excepcionalmente con las ruedas en el suelo, en las condiciones siguientes:

Remolcar el vehículo únicamente a una velocidad inferior a 40 Km/h y sobre un recorrido limitado a 50 Km.

PARA EL AMARRE EN LOS TRANSPORTES

Utilizar la anilla para cables del larguero delantero izquierdo y los 2 orificios situados detrás del paragolpes trasero.

GENERALIDADES

Designación de las piezas de plástico (despiece)

40

40-7

Designación de las piezas de plástico (despiece)

ESTRUCTURA DE PLÁSTICO

PIEZAS PEGADAS

1

Techo delantero (chapa) (versión techo solar).

2

Techo

3

Techo trasero (versión techo solar).

4

Aleta trasera

5

Bajos de carrocería

6

Aleta delantera

7

Embellecedor de custodia

8

Panel de puerta

PIEZAS AMOVIBLES

9

Rejilla entrada de aire

10

Portón

11

Capot (chapa)

Estas piezas están realizadas en material compuesto a base de resina de POLIÉSTER:
– Técnica del preimpregnado (SMC): piezas 2, 3, 4, 5, 6, 7, 8, 10

GENERALIDADES

Designación de las piezas de chapa (despieces)

40

40-8

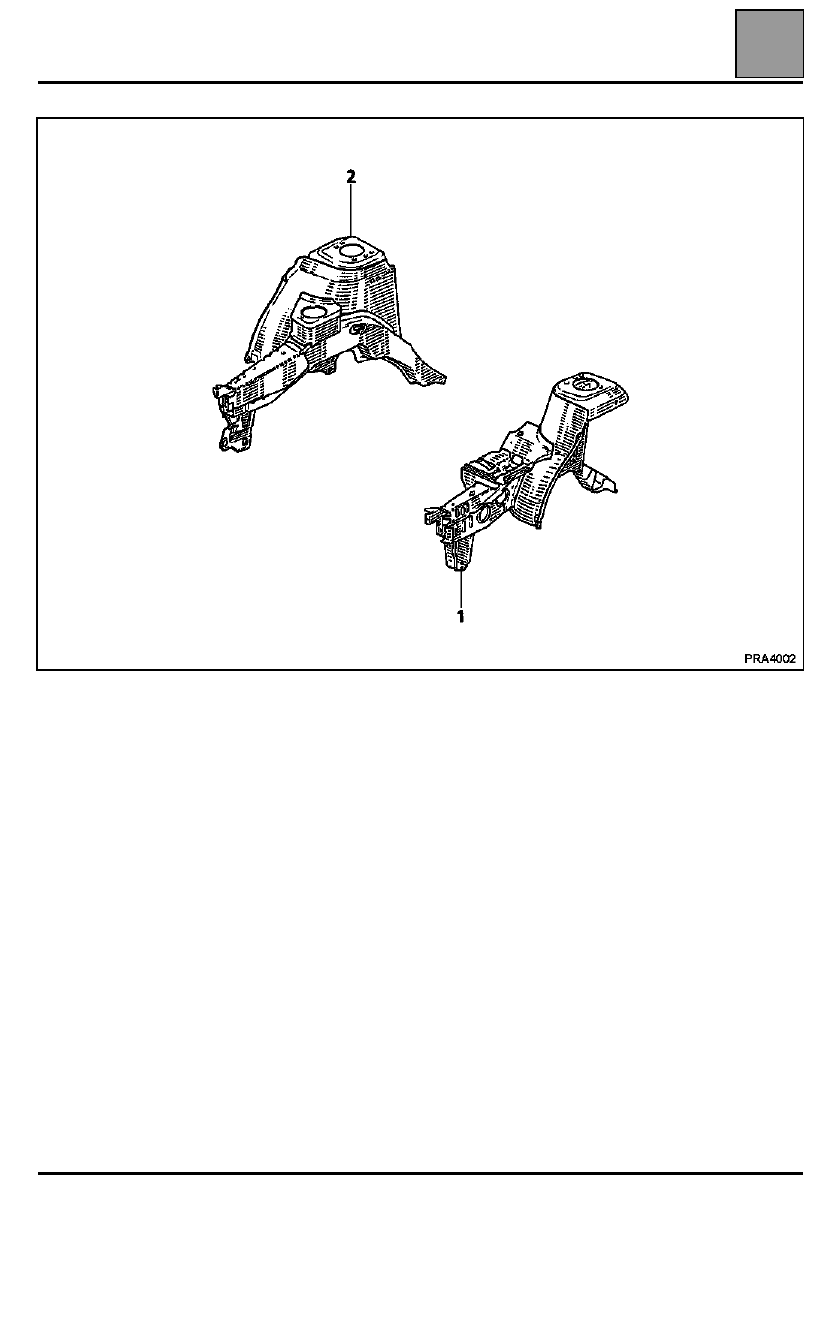

Designación de las piezas de chapa (despieces)

1

Semibloque delantero izquierdo

2

Semibloque delantero derecho
