CABLEADO

Airbags y pretensores de cinturones de seguridad

88

88-18

INTERVENCIÓN EN LOS CABLEADOS DE
IGNICIÓN

En caso de anomalía constatada en uno de estos
cableados, el elemento deber ser imperativamente
sustituido y no reparado.

Este dispositivo de seguridad no puede tolerar
ninguna intervención clásica de reparación de los
cableados o de los conectores.

Los cableados de ignición de los airbags y de los
pretensores están integrados en el cableado del
habitáculo.

Por lo que, para facilitar la reparación, el método de
sustitución de éstos consiste en cortar los dos
extremos del cable averiado y hacer que el cable
nuevo pase por el mismo recorrido que el averiado a
lo largo del cableado del habitáculo.

ATENCIÓN: durante la colocación del cableado
nuevo, asegurarse de que no esté dañado y que su
higiene original sea respetada.

CABLEADO

Pretensores de los cinturones de seguridad

88

88-19

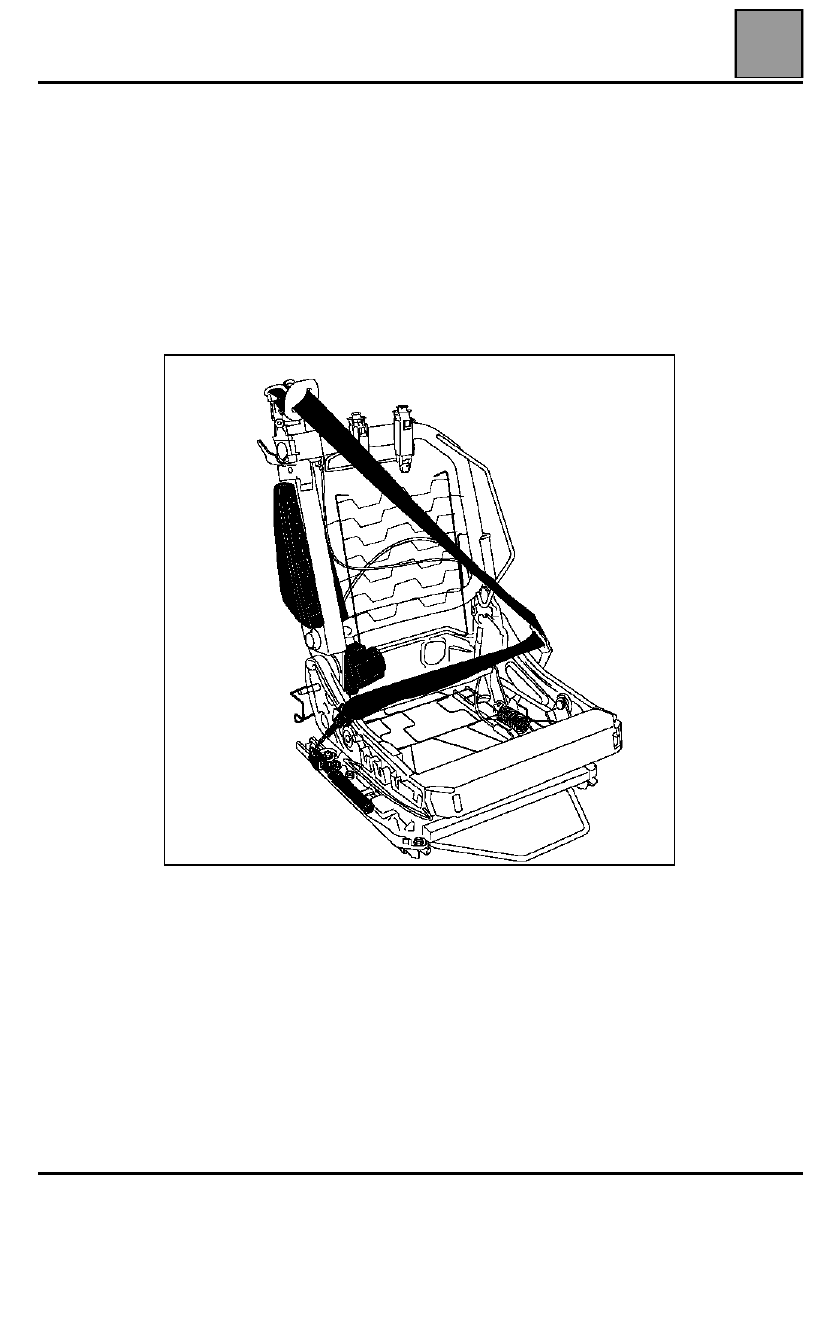

Pretensores de los cinturones de seguridad

LOS PRETENSORES DE CINTURONES

Descripción

Los vehículos están equipados con varios modelos de pretensores de los
cinturones de seguridad:
– Pretensores de bandolera ventral en cada cinturón delantero. Se fijan en el

lado exterior de los asientos delanteros.

– Pretensores torácicos con enrollador en los cinturones de seguridad

delanteros.

Pretensores delanteros (de bandolera o ventral)

Un pretensor contiene:
– una hebilla de cinturón específica,
– un generador de gas pirotécnico con su quemador.

Los elementos de un pretensor no pueden ser disociados.

NOTA: este sistema es operacional tras poner el contacto.

CABLEADO

Pretensores de los cinturones de seguridad

88

88-20

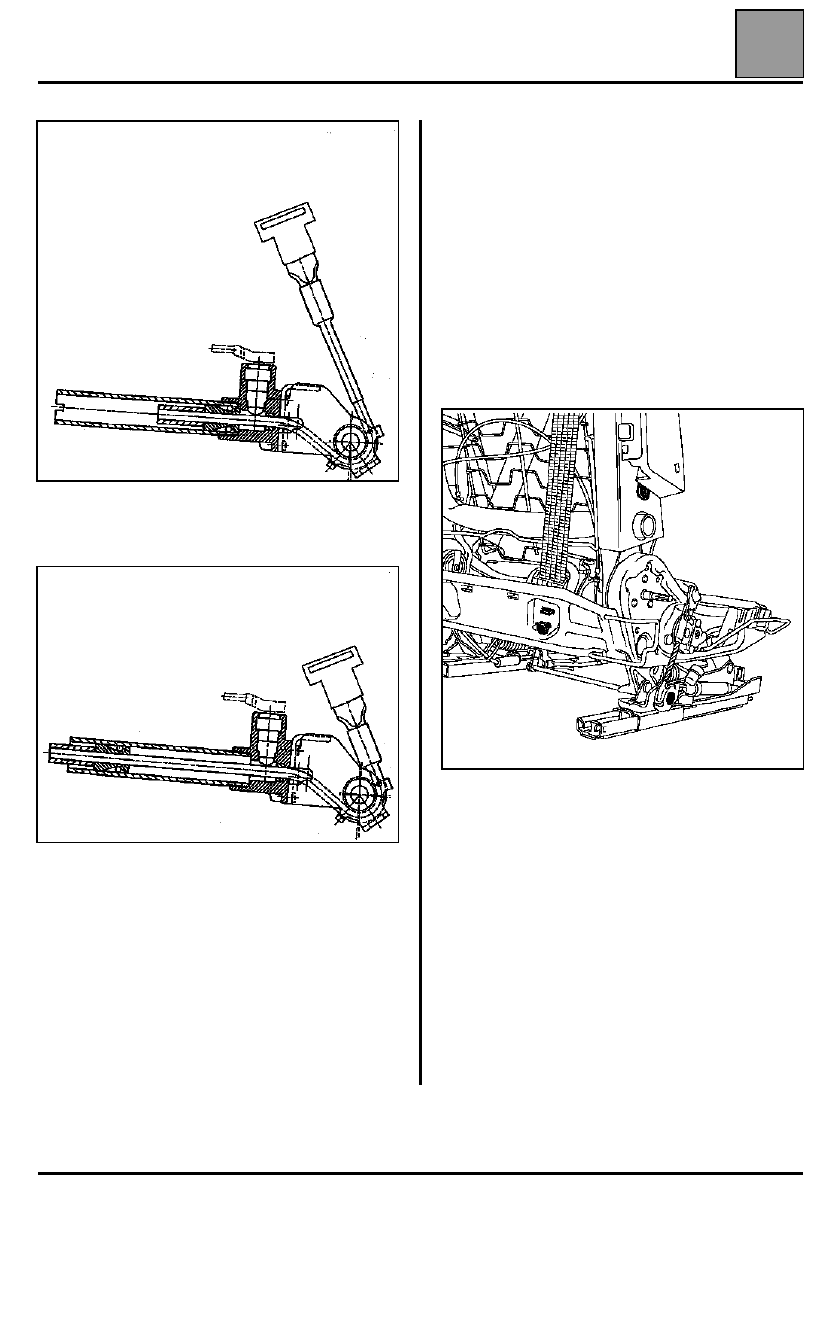

Cuando se activa, el sistema puede retraer la hebilla
hasta 70 mm (máximo).

OBSERVACIÓN:
En los vehículos equipados de airbags laterales, no se
puede visualizar la resistencia de los pretensores del
cinturón con el útil de diagnóstico. Para efectuar esta
medida, emplear el útil XRBAG, NXR o CLIP (control
cableados).

LOS PRETENSORES EN ENROLLADORES
TORÁCICOS

Descripción

El AVANTIME está equipado de dos tipos de
pretensores en los cinturones de seguridad:
– Pretensores de bandolera en cada tramo ventral del

cinturón delantero. Se fijan en el lado exterior de los
asientos delanteros,

– pretensores con enrollador en los tramos torácicos

de los cinturones de seguridad delanteros.

ENROLLADOR PIROTÉCNICO

Este enrollador contiene un generador de gas
pirotécnico con su quemador.

Los elementos de un enrollador pirotécnico no pueden
ser disociados.

NOTA: este sistema es operacional tras poner el
contacto.

OBSERVACIÓN:
En los vehículos equipados de airbags laterales, no se
puede visualizar la resistencia de los enrolladores
pirotécnicos de los cinturones con el útil de
diagnóstico. Para efectuar esta medida, emplear el útil
XRBAG, NXR o CLIP (control cableados).

CABLEADO

Pretensores de los cinturones de seguridad

88

88-21

EXTRACCIÓN

Los pretensores de seguridad y los enrolladores
pirotécnicos son del tipo sistema de retención
programada y son indisociables del cinturón, deben
sustituirse en conjunto en caso de fallar cualquiera de
los elementos.

Bloquear el calculador del airbag mediante los útiles
de diagnóstico.

Extraer las tapas deslizaderas de plástico de la parte
inferior del asiento.

Extraer las tapas de plástico de la parte superior del
asiento.

Desgrapar el guarnecido del respaldo en el airbag del
tórax.

Soltar el revestido trasero del respaldo por la parte
inferior y después deslizarlo hacia arriba.

Sacar la espuma del respaldo de forma que se libere
el airbag del tórax.

Soltar el reenvío del cinturón (A) de su eje.

Desconectar las líneas de ignición de los quemadores
pirotécnicos del enrollador y del pretensor.

Desconectar las masas del pretensor y del enrollador
pirotécnico.

Quitar el tornillo del pretensor (B).

Quitar el tornillo (D) del enrollador pirotécnico (C).

Bascular el respaldo hacia adelante.

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (pretensores o airbags) cerca de una
fuente de calor o de una llama; hay riesgo de que se
activen.

IMPORTANTE: antes de extraer un conjunto
pretensor - enrollador pirotécnico, bloquear la caja
electrónica mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende.
