INSTRUMENTOS DEL CUADRO
Detector de nivel de carburante

83

83-14

CONEXIÓN DIESEL

CONTROL

MEDIDA DE LA ALTURA H

Con el aforador extraído, colocarlo sobre una
superficie plana.

H es la altura medida entre el eje del flotador y el
plano de trabajo.

NOTA: todos estos valores se dan a título indicativo.

Vía

Designación

1

2
3
4
5

Información aforador hacia cuadro de
instrumentos
Inutilizada
Inutilizada
Inutilizada
Masa

Indicación

Valor entre los bornes

1 y 5 (en

Ω

)

4/4

30

±

 3

3/4

100

±

 18

1/2

223

±

 10

1/4

331

±

 10

Mini-aforador

385

≈

Indicación

Altura H (en mm)

4/4

186

3/4

140

1/2

93,5

1/4

46,5

Mini-aforador

28

INSTRUMENTOS DEL CUADRO

Ayuda a la navegación "CARMINAT" (UCC)

83

83-15

Ayuda a la navegación "CARMINAT" (UCC)

GENERALIDADES

Este sistema de ayuda a la navegación "CARMINAT"
permite el guiado del usuario del vehículo con ayuda
de una pantalla y de una síntesis vocal.

Este sistema permite:

●

Acceder a un lugar preciso:
– calle, avenida, paseo, etc.,
– hotel,
– servicios públicos,
– estaciones de servicio, talleres,
– etc.

●

Elegir un criterio de guiado:
– optimizado según el tiempo del recorrido,
– optimizado según la distancia,
– al máximo en carreteras principales,
– lo mínimo posible en carreteras principales.
El criterio de guiado seleccionado aparece bajo la
forma de símbolo en la línea de estado en la parte
inferior de la pantalla.

●

memorizar direcciones (agenda de direcciones).

●

Visualizar una cartografía:
– del lugar donde se encuentra,
– del lugar de destino.

●

Visualizar el tiempo del recorrido.

NOTA: para el funcionamiento del sistema y la
descripción de los distintos menús, consultar el
manual de utilización.

UNIONES MULTIPLEXADAS

El vehículo posee una red multiplexada común a los
calculadores principales para intercambiar las
informaciones. El sistema "Carminat" utiliza la
información "velocidad del vehículo" que procede del
calculador del ABS para medir la distancia recorrida y
la información "marcha atrás". Consultar el capítulo 88
"Multiplexado".

Una red multiplexada específica para la función
CARMINAT vincula el calculador de navegación, la
Unidad Central de Comunicación y la pantalla.

Para funcionar, este sistema se compone:

– de una Unidad central de comunicación (UCC)

equipada con un teclado,

– de un calculador electrónico de navegación que

incluye los captadores de aceleración (giroscopio) y
el lector de CD ROM,

– de una unión por satélite (antena GPS) que permite

localizar el vehículo,

– de una pantalla que permite visualizar los datos

escritos y cartográficos,

– de un altavoz que permite emitir los mensajes

vocales,

– de un CD ROM que contiene la cartografía del país

donde se ha realizado la entrega el vehículo.

OBSERVACIONES:

●

Si el vehículo ha sido transportado en tren o en un
car-ferry, puede que el sistema de navegación tarde
unos minutos en encontrar exactamente su posición
(consultar el capítulo "Relocalización").

●

Si se ha desconectado la batería del vehículo, el
sistema puede requerir hasta 15 minutos para
encontrar su posición exacta. El vehículo debe
encontrarse en el exterior (sistema en marcha con el
fin de captar las señales del satélite por la antena
GPS).

●

El aparato puede funcionar también sin datos GPS
válidos. En este caso, la determinación de posición
puede perder su precisión.

●

Una vez localizada la posición exacta por el sistema
GPS, el símbolo del satélite en la pantalla pasa del
rojo al verde.

●

En la autopista, las distancias dadas por el sistema
para indicar las salidas son diferentes de las
marcadas en los paneles ruteros. Los paneles
indican la distancia al principio de la salida mientras
que el sistema CARMINAT se refiere al final de la
salida.

INSTRUMENTOS DEL CUADRO

Ayuda a la navegación "CARMINAT" (UCC)

83

83-16

UNIDAD CENTRAL DE COMUNICACIÓN (UCC)

Para funcionar, el calculador de navegación
CARMINAT debe ir acompañado de una Unidad
central de comunicación. Ésta, situada encima del
auto-radio, contiene el teclado.

La Unidad Central de Comunicación permite:
– gestionar el reglaje automático de la hora,
– efectuar las uniones entre la red multiplexada del

vehículo y la red multiplexada específica del sistema
CARMINAT,

– utilizar los datos multiplexados (velocidad del

vehículo, información marcha atrás, temperatura
exterior),

– gestionar el mando en el volante del auto-radio o del

teclado,

– gestionar las condiciones de parada, las

configuraciones del vehículo y del sistema,

– gestionar la visualización en la pantalla.

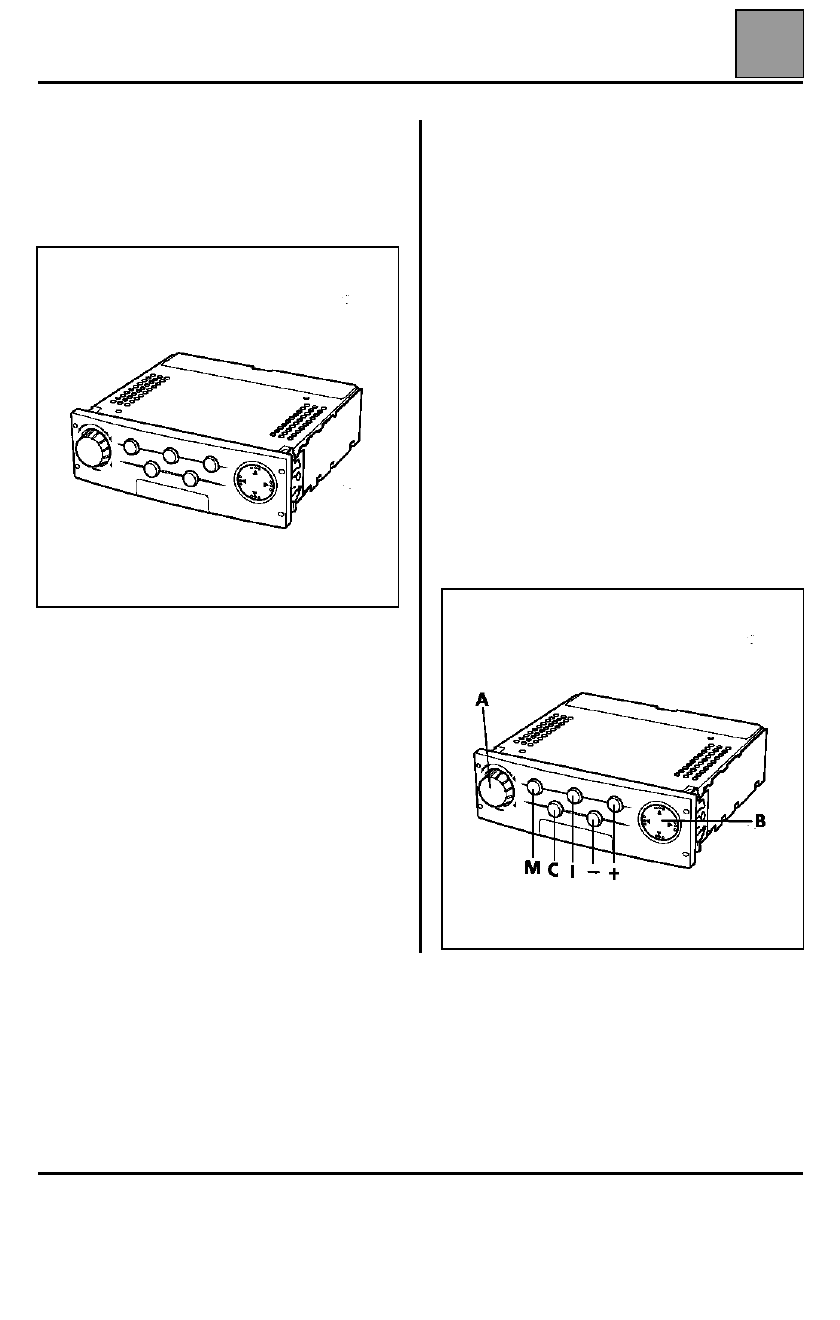

EL TECLADO

El teclado está integrado en la Unidad Central de
Comunicación.

Se compone:
– de una tecla rotativa (A) que permite:

●

desplazarse por los diferentes menús,

●

validar.

– de un mando (B) de desplazamiento que permite:

●

desplazarse por la tarjeta en modo manual,

●

efectuar la selección de los diferentes menús.

– de una tecla de menú (M) que permite:

●

seleccionar el menú principal.

– de una tecla de menú (I) que permite:

●

repetir los mensajes hablados.

– de una tecla de menú (C) que permite:

●

conmutar los mensajes en sordina.

– de teclas (+) y (-) que permiten aumentar y disminuir

el volumen de los mensajes.

INSTRUMENTOS DEL CUADRO

Ayuda a la navegación "CARMINAT" (UCC)

83

83-17

EXTRACCIÓN - REPOSICIÓN

La extracción de la unidad de comunicación se
efectúa mediante los útiles de extracción del auto-
radio.

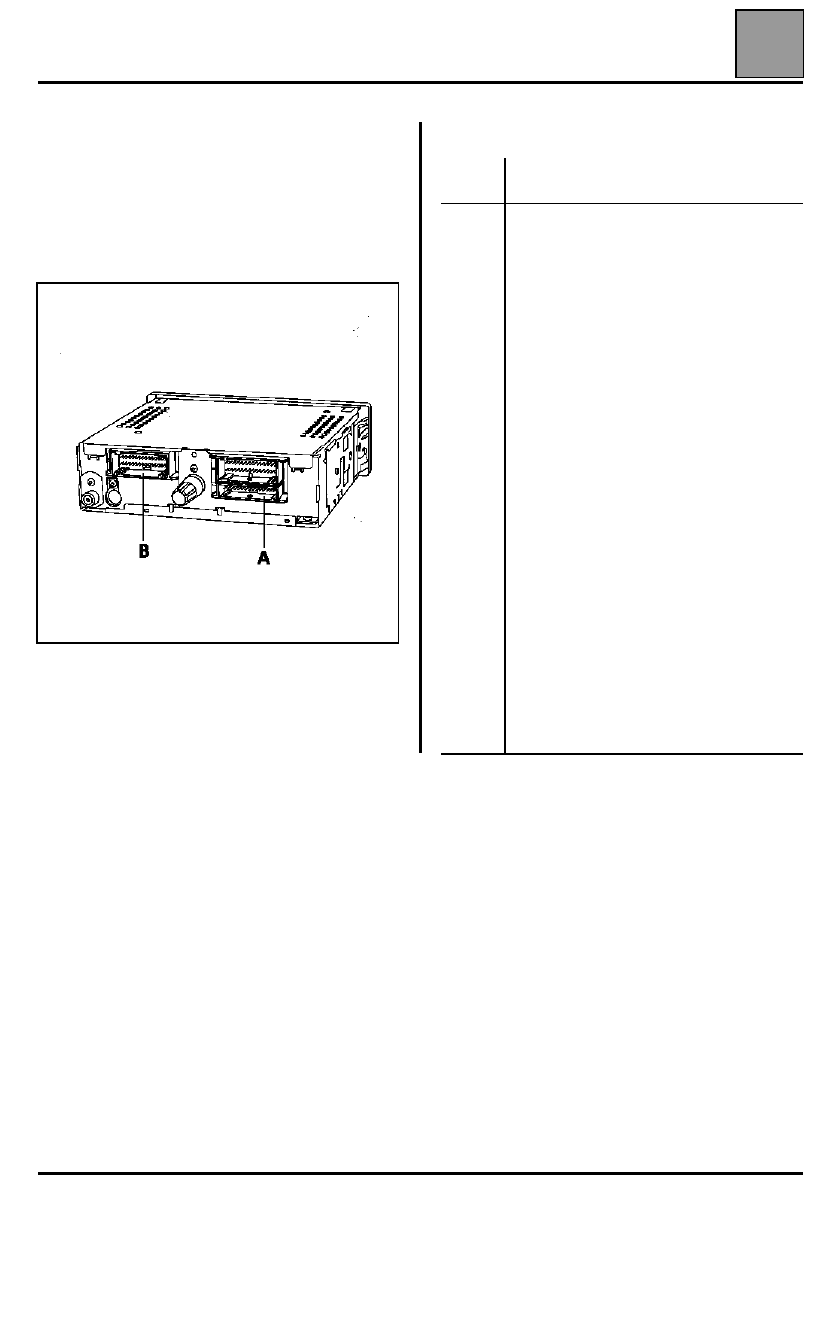

AFECTACIONES DE LOS CONECTORES

Conector (A) de 15 vías (rojo):

No utilizada.

Conector (B) de 30 vías (gris):

Ter-

minal

Afectación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

No utilizada
No utilizada
Unión multiplexada (multimedia)
Unión multiplexada (multimedia)
No utilizada
No utilizada
Salida información marcha/parada
Altavoz (Síntesis de la Palabra)
Altavoz (Síntesis de la Palabra)
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
Velocidad del vehículo
Señal marcha atrás
No utilizada
No utilizada
No utilizada
No utilizada
+ iluminación
No utilizada
Masa
No utilizada
No utilizada
No utilizada
