FAROS DELANTEROS

Principio de funcionamiento

80

80-4

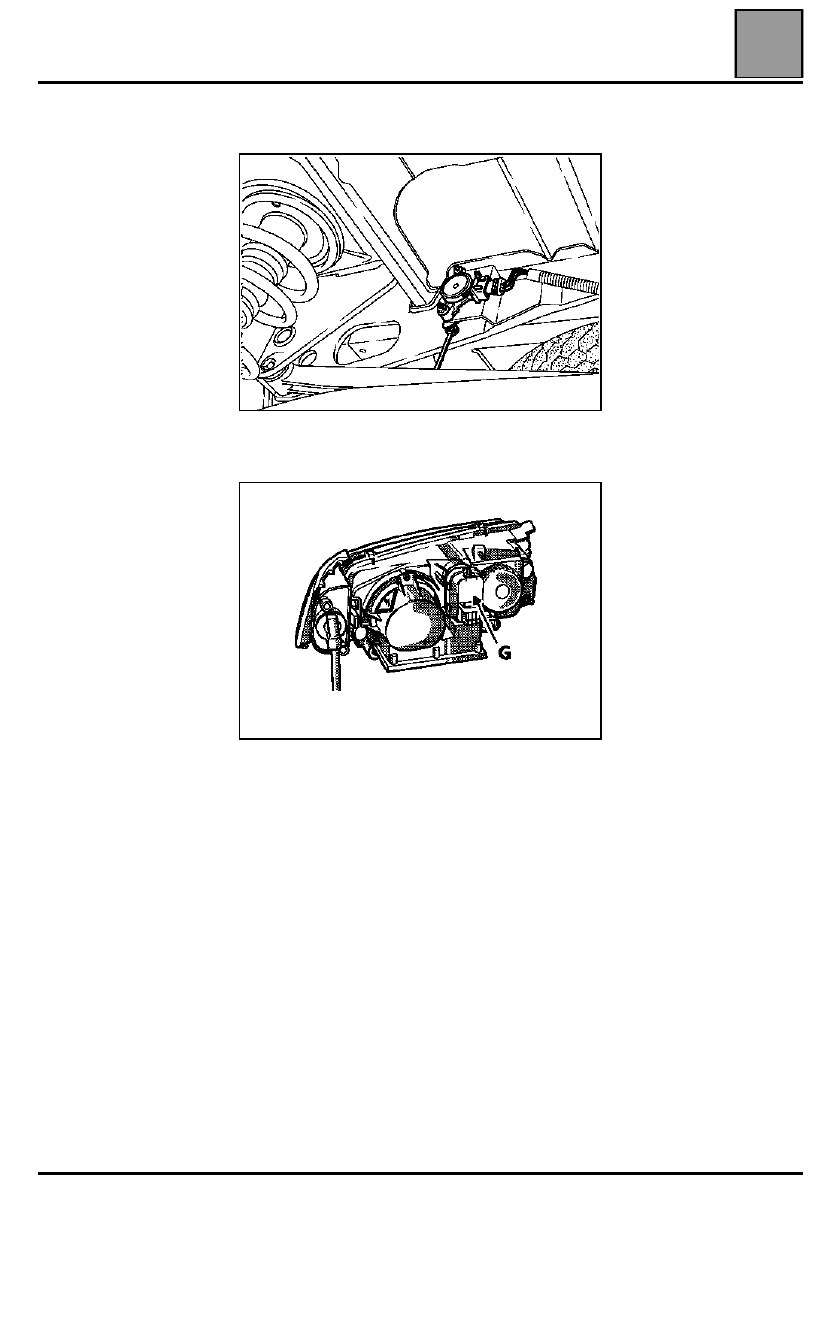

Parte trasera derecha

– dos accionadores de reglaje en altura específicos

(G) que disponen de 21 posiciones,

– de un testigo de fallo del sistema de corrección

automática de altura de los faros situado en el
cuadro de instrumentos (VMF).

OBSERVACIÓN

Este testigo se enciende fijo cuando surge una
anomalía en el sistema de corrección.

FAROS DELANTEROS

Bloques ópticos

80

80-5

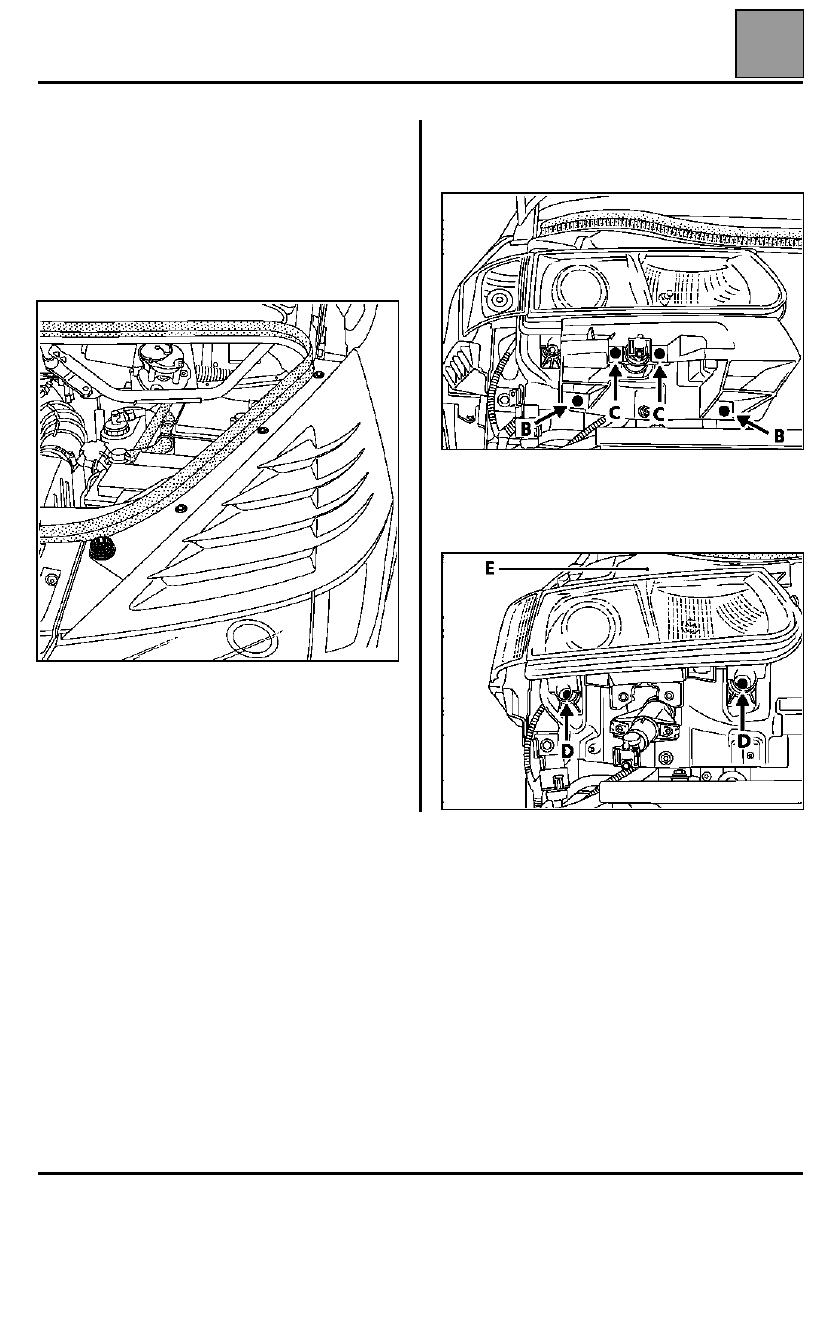

Bloques ópticos

EXTRACCIÓN - REPOSICIÓN

Desconectar:
– la batería,
– el o los conectores del bloque óptico.

Extraer:
– las extensiones de la calandra del bloque óptico que

se va a extraer,

– el paragolpes según el proceso descrito en el

capítulo 55.

Extraer:
– las dos fijaciones (B) del lavafaros y los dos tornillos

(C) del soporte del lavafaros.

Extraer:
– el faro quitando los tornillos (D) en la parte frontal del

faro y el bulón (E) en la parte trasera del faro.

FAROS DELANTEROS

Lámparas de xenón

80

80-6

Lámparas de xenón

PARTICULARIDAD DE LA REPOSICIÓN

Tras haber montado el bloque óptico o los bloques
ópticos, es necesario reglarlos.

Ver proceso "Inicialización del sistema".

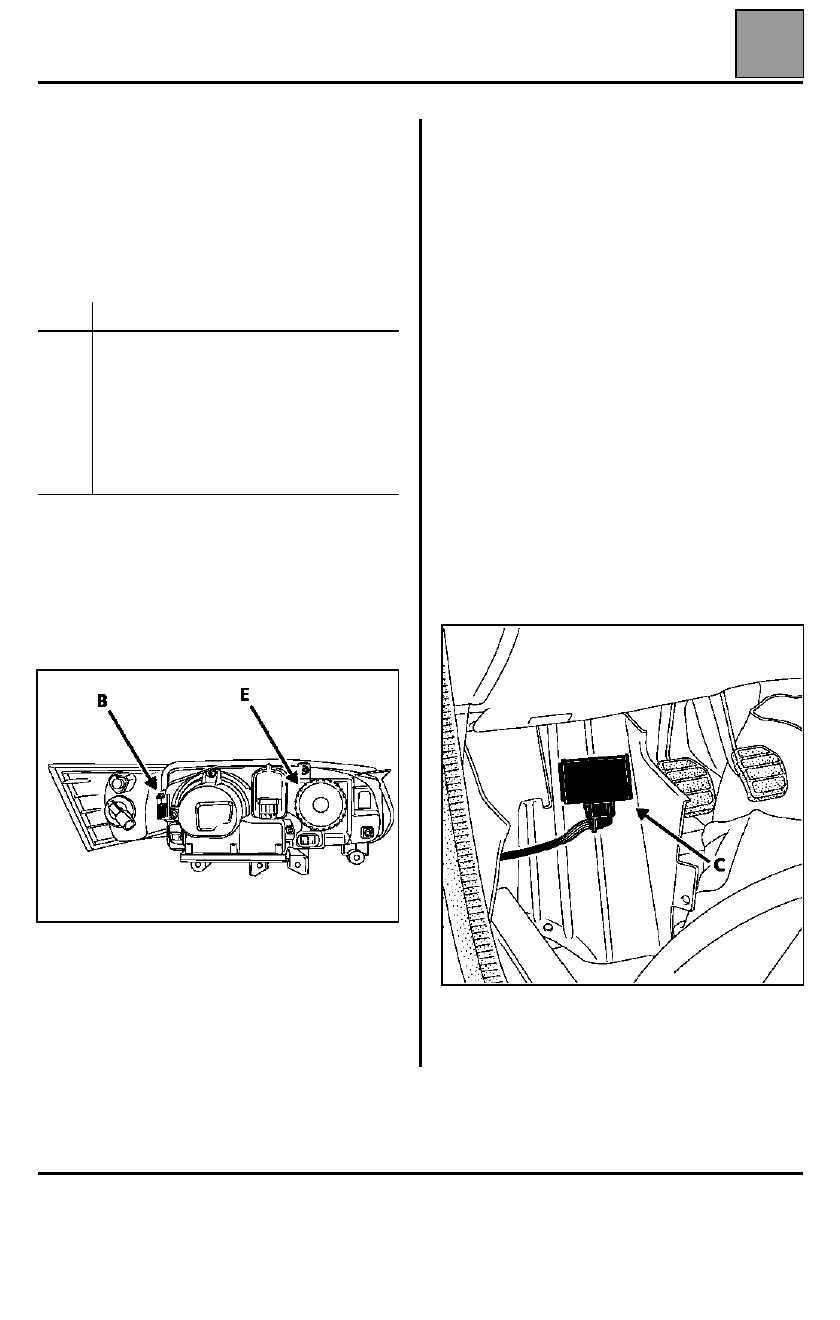

CONEXIÓN

Luces de carretera y de posición

Las lámparas de las luces de carretera y de posición
se sustituyen tras haber extraído la tapa de plástico
(E).
La lengüeta ( B) permite sacar el piloto de indicador de
dirección.

LUCES DE CRUCE DE XENÓN

ATENCIÓN: las lámparas de xenón de las luces de
cruce funcionan bajo una tensión de 20.000 voltios al
encenderse y después de 85 voltios de corriente
alterna en estado estabilizado.

Es imperativo pues desconectar la óptica y de esperar
hasta que la parte inferior del ballast esté fría antes de
desmontarlo.

Se prohíbe encender lámpara de xenón si ésta no
está colocada en la óptica (es peligroso para los ojos).

OBSERVACIÓN: Para sustituir las lámparas de luces
de cruce de xenón, utilizar exclusivamente lámparas
de xenón D2S homologadas.

NOTA: estas lámparas no contienen filamento, por lo
que es imposible controlar sus resistencias con un
óhmetro.

LA CAJA ELECTRÓNICA

Este cajetín (C) es accesible girando la chapa reposa
pie del lado del conductor, bajo la moqueta del suelo.

IMPORTANTE: tras sustituir el cajetín, es necesario
proceder a la inicialización del sistema y al reglaje de
los faros.

Vía

Designación

A1

A2

A3

B1

B2

B3

No utilizada

Luz de posición

Masa

Lámpara de descarga

No utilizada

Luz de carretera

FAROS DELANTEROS

Lámparas de xenón

80

80-7

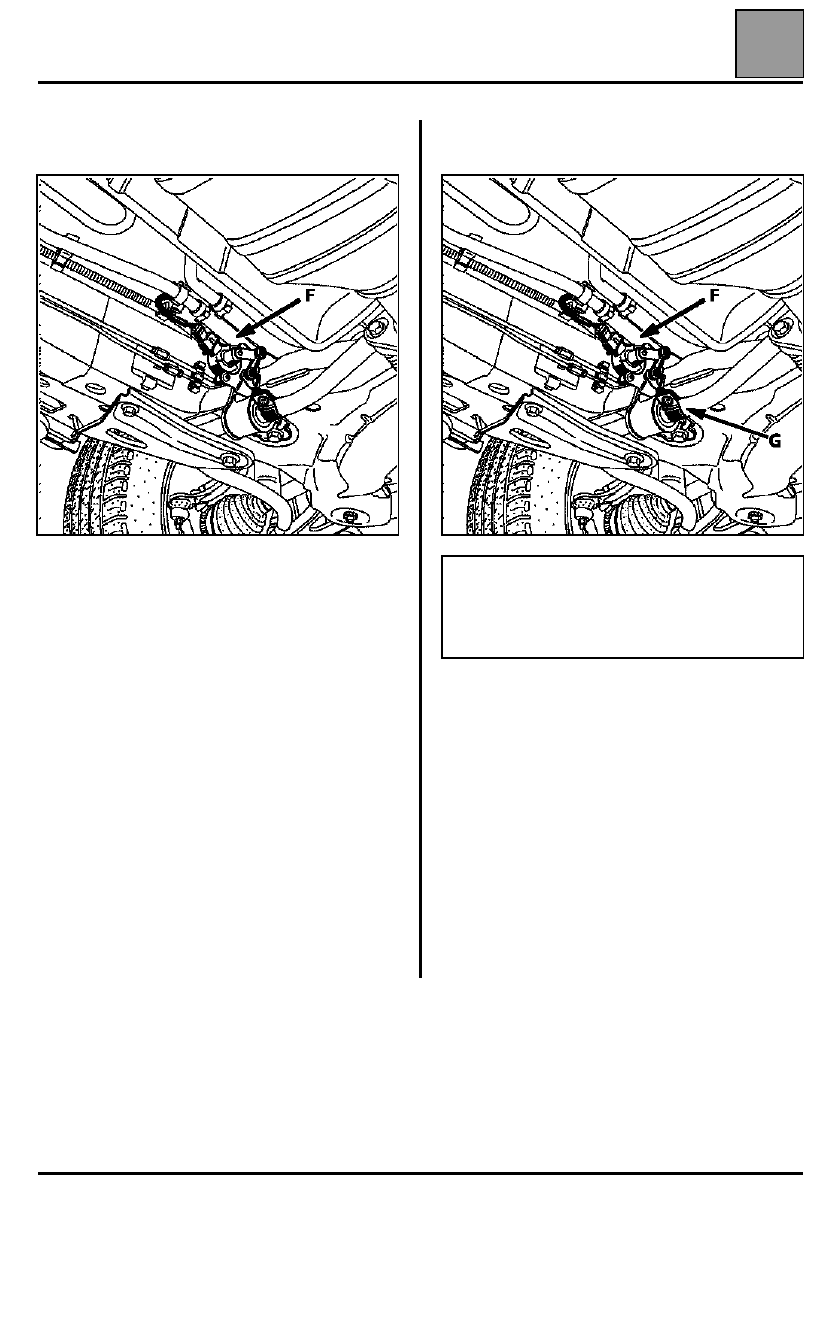

EXTRACCIÓN DEL CAPTADOR DELANTERO
IZQUIERDO

Extraer:
– el conector eléctrico del captador,
– la tuerca del extremo de la bieleta,
– los dos tornillos y tuercas de fijación.

IMPORTANTE: tras haber sustituido el captador
delantero (F) o la barra estabilizadora, es necesario
proceder a la inicialización del sistema y al reglaje de
los faros.

ATENCIÓN: cualquier intervención en la bieleta del
captador delantero derecho debe efectuarse con las
ruedas delanteras levantadas y a la misma altura.

En caso de sustituir la barra estabilizadora o
desmontar la abrazadera-brida (G).
Posicionar ésta a 10 mm del apoyo izquierdo,
posicionar la bieleta con un espaciado:
E = 45 mm

±

 1 mm (medida con un pie de rey).

Es imperativo desacoplar la bieleta del captador
delantero en caso de desmontar la cámara de fuerza
delantera.

En el montaje, respetar imperativamente el par de
apriete de la bieleta de los captadores (4,5 Nm).

ATENCIÓN: EN CADA INTERVENCIÓN EN EL
CONJUNTO DE UNIÓN CON EL SUELO, PARTE
DELANTERA O TRASERA, DESACOPLAR LA
BIELETA DE LA BARRA ESTABILIZADORA Y/O
DE LA BARRA DE GUIADO TRANSVERSAL.
