Renault 19. Manual - parte 245

Tras haber extraído la banqueta, desgrapar del ca-
jón metálico el contorno del guarnecido .

92489

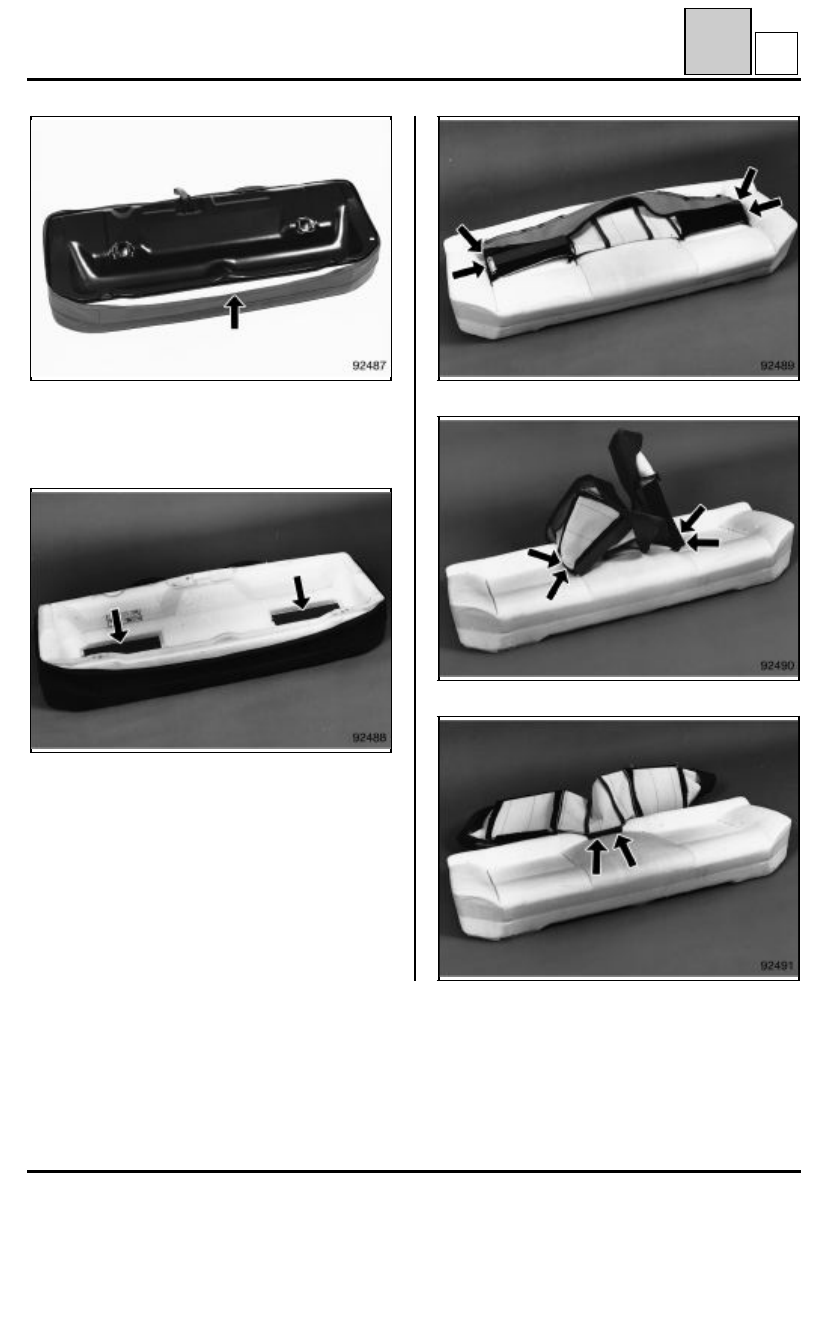

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido de banqueta

92490

92491

92487

Hacer pasar las dos placas de cartón, que sirven
para tensar el tejido, a través de la espuma.

Dar la vuelta al cojín.

Colocar las grapas tipo "nariz de cerdo" que fijan
el guarnecido a las varillas ocultas en la espuma.

92488

78-2

PRF7801

94821

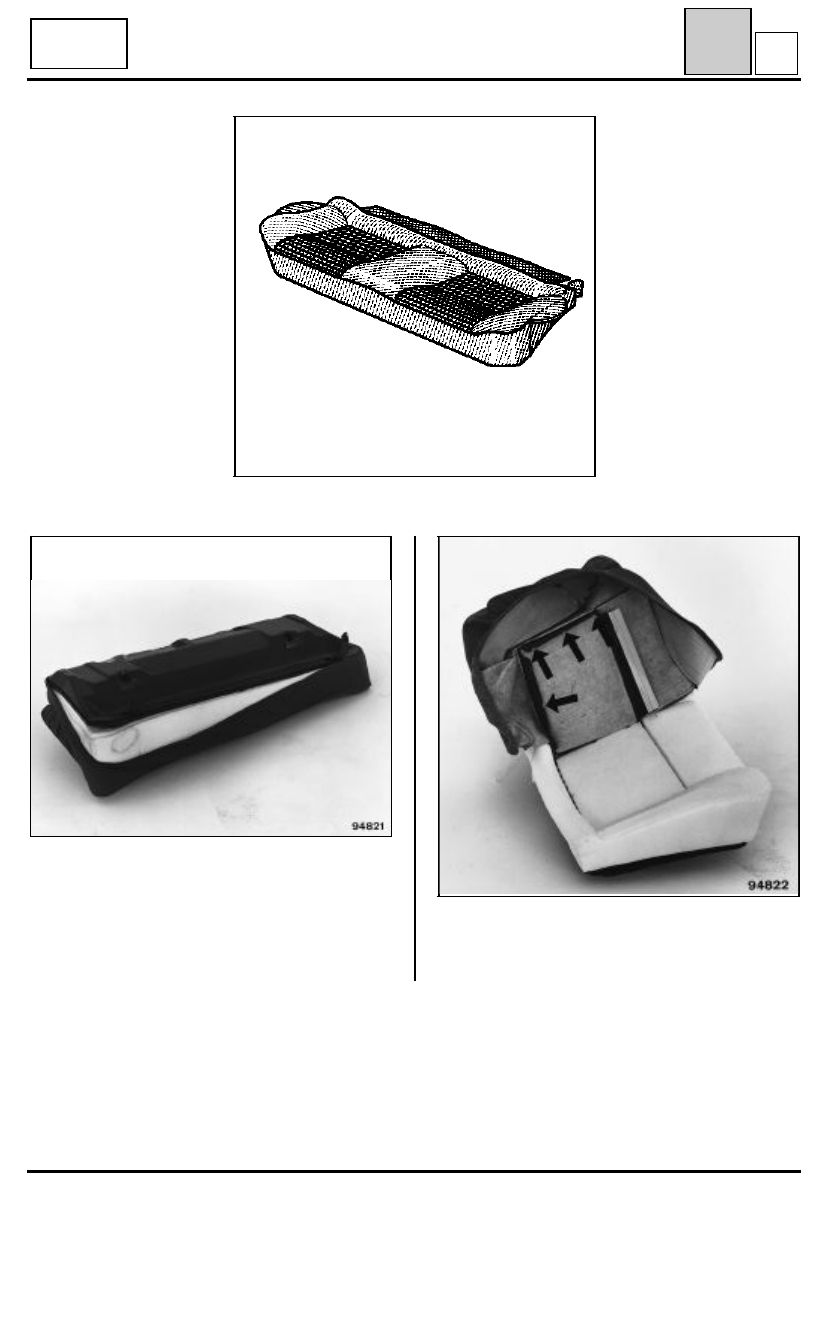

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido de banqueta

D 53

CABRIO

94822

Tras la extracción de la banqueta, soltar el
contorno del guarnecido con precaución.
Extraer el conjunto espuma y guarnecido.

Quitar las grapas "nariz de cerdo" y hacer pasar
un cartón a través de la espuma para separar el
guarnecido.

78-3

Desgrapar el ángulo inferior del guarnecido, fija-
do por tres grapas tipo abeto.

EXTRACCION

92482

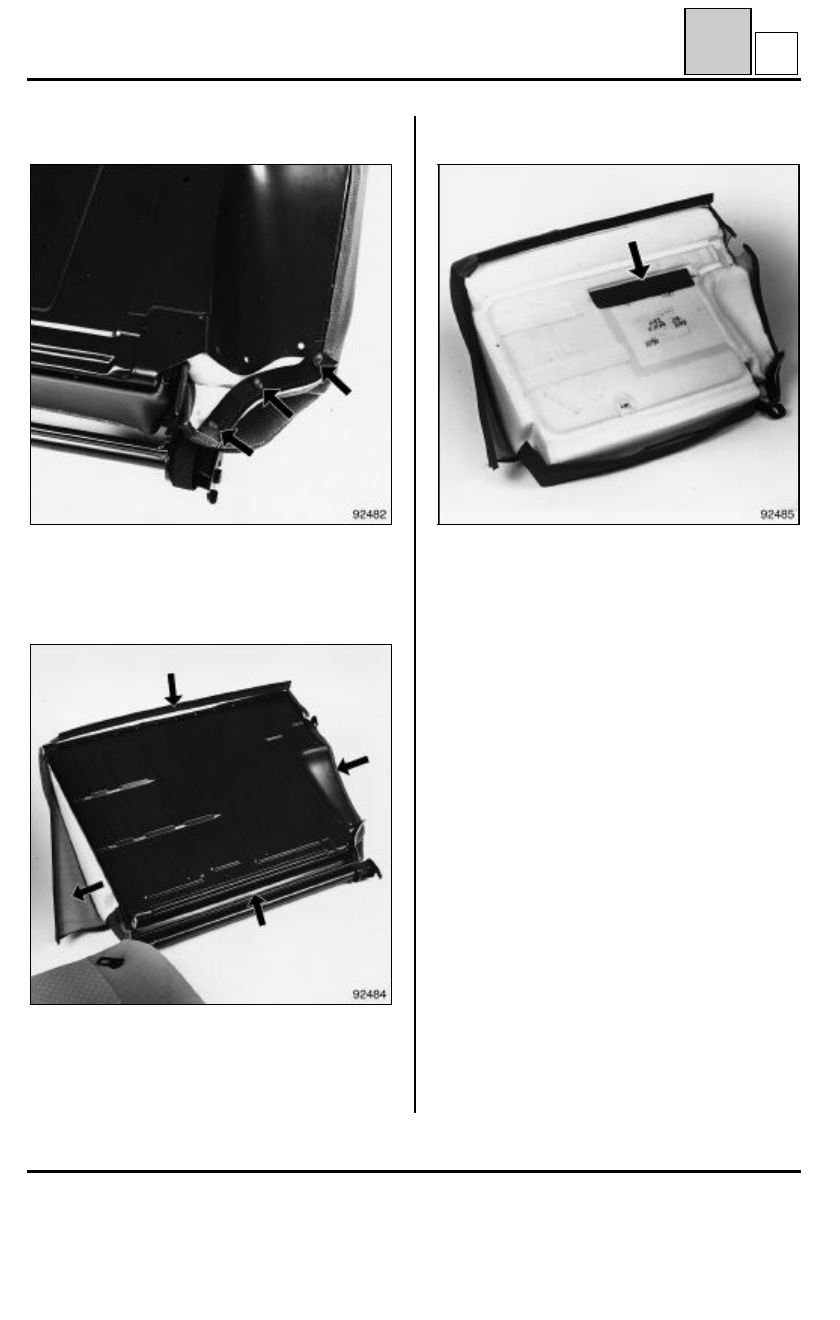

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo

Hacer pasar el cartón que sirve para tensar el teji-
do, a través de la espuma.

92485

Desgrapar el contorno del guarnecido fijado al ca-
jón metálico.

Extraer el conjunto espuma-guarnecido.

92484

78-4

PRF7802

94823

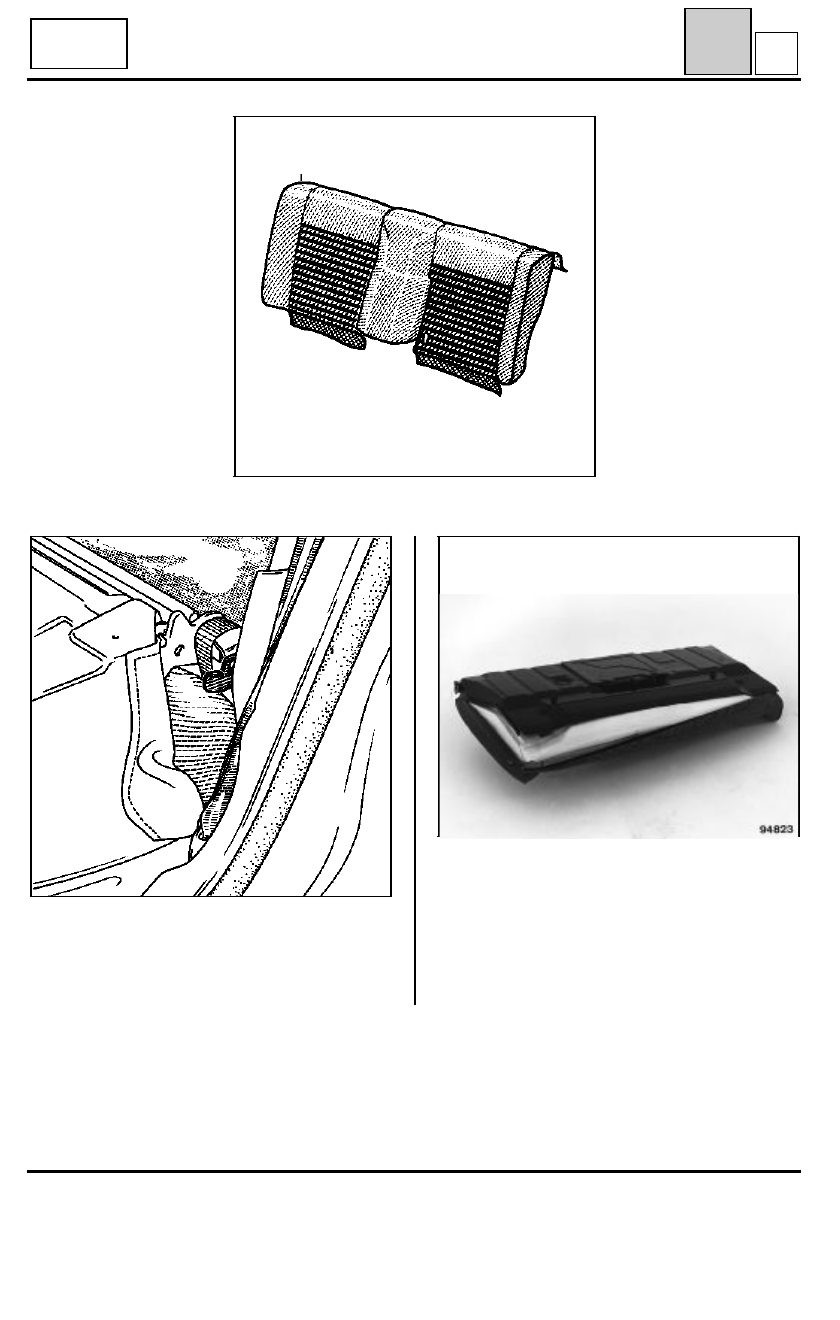

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo

D 53

CABRIO

92427S

Extraer el respaldo.

Levantar las palancas situadas en los extremos de
las articulaciones.

Soltar el contorno del guarnecido con precaución.

78-5
