Renault 19. Manual - parte 200

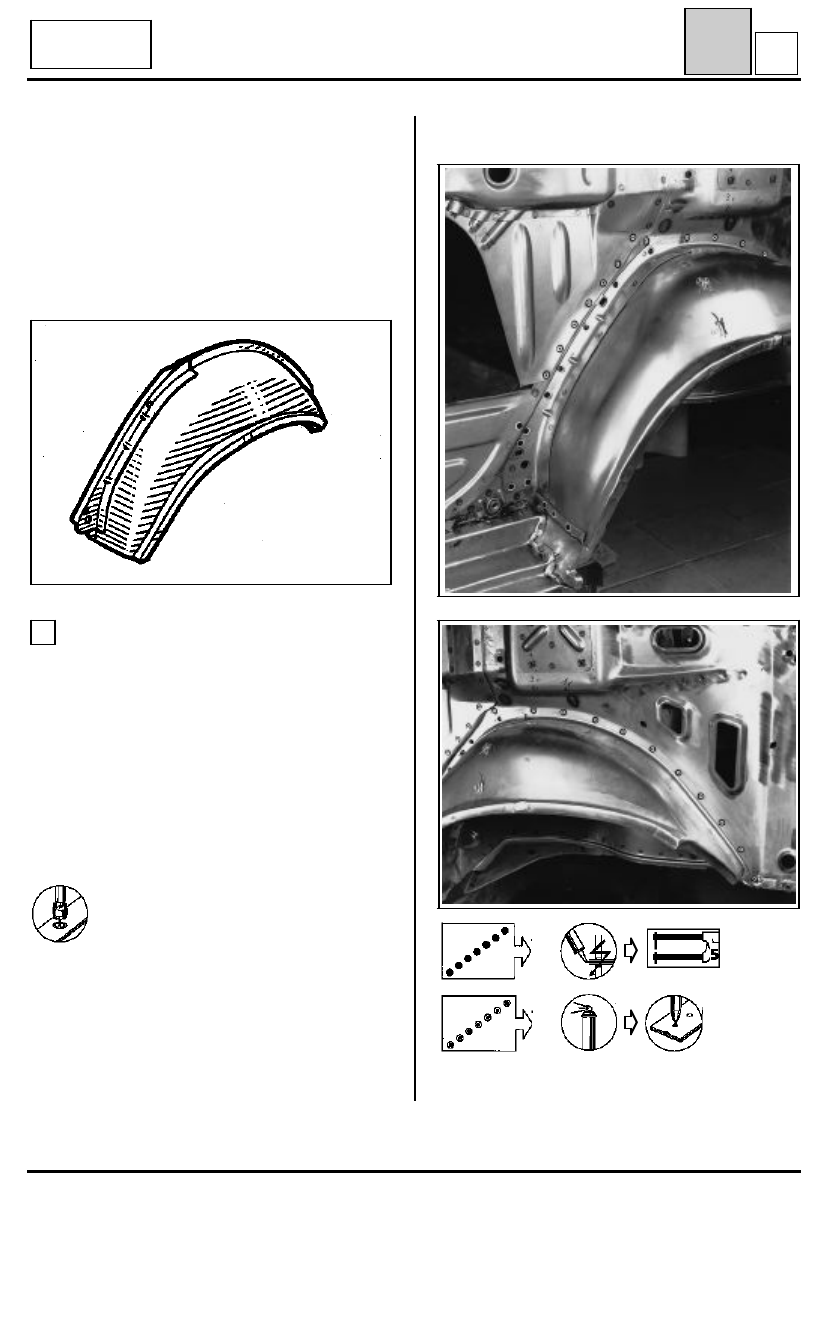

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda exterior

44

I

D53

Cabriolet

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta.

Recuerde : ver

44

-

A

COMPOSICION DE LA PIEZA A.P.R.

- Paso de rueda desnudo.
- Refuerzo.

PRS4423

UNION CON BAJO DE CAJA Y PASO DE RUEDA
INTERNO

1

Espesor de las chapas (mm)

Paso de rueda exterior

0,88

Paso de rueda interior

1,2

Forro panel

0,88

Refuerzo de paso de rueda

1,5

Desgrapado

31 puntos de soldadura eléctrica.

Soldadura

Photo page 44-14

Photo page 44-14

Ø D = 6 mm

44-43

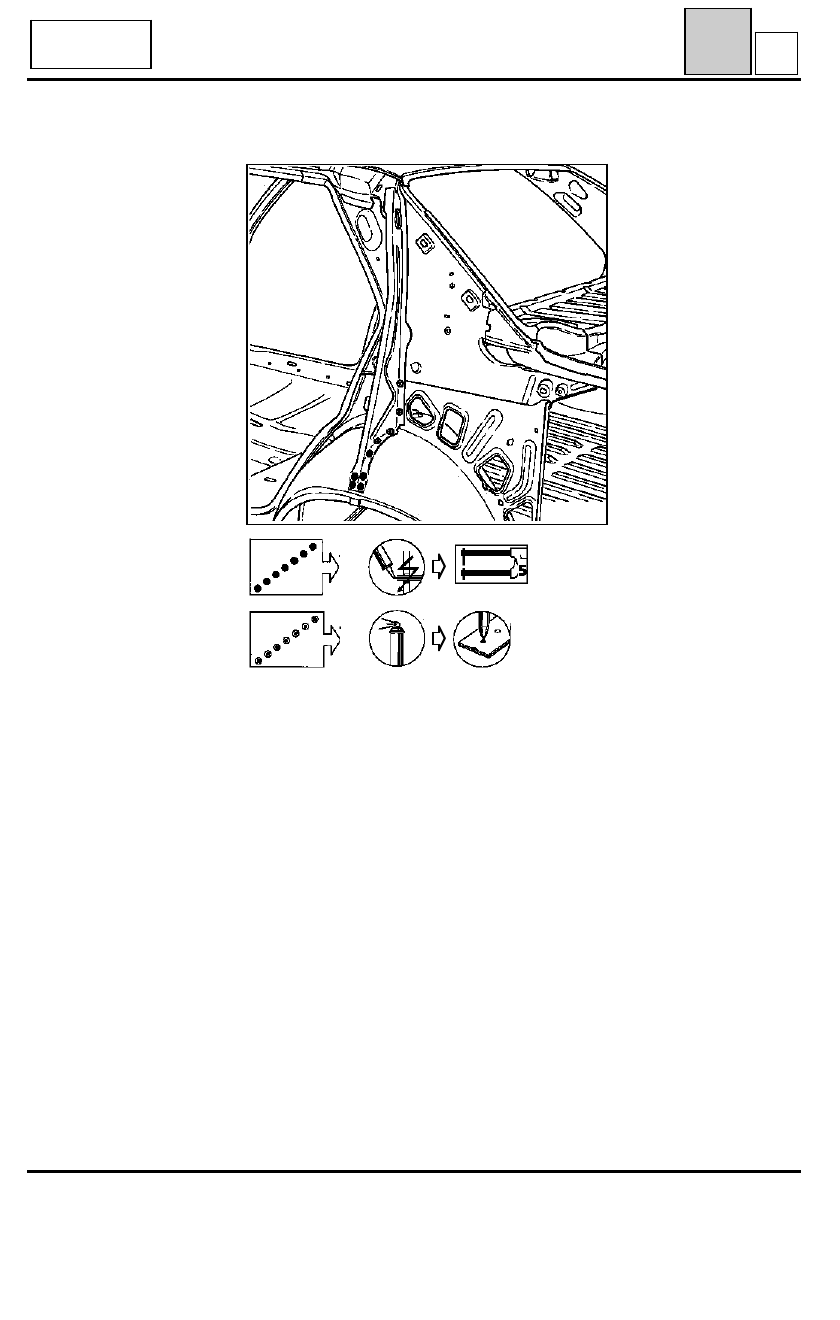

ESTRUCTURA SUPERIOR TRASERA

Arco de custodia complet

44

J

93093S

L53

Chamade

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola.

UNION CON FORRO DE CUSTODIA

1

Espesor de las chapas (mm)

Arco de custodia

0,97

Forro de custodia

0,67

Añadido superior de costado de caja

0,67

Vierteaguas lateral

0,97

Desgrapado

11 puntos de soldadura eléctrica

Soldadura

- 2 puntos en 3 espesores

UNION CON PASO DE RUEDA EXTERIOR

2

Espesor de las chapas (mm)

Arco de custodia

0,97

Paso de rueda exterior

0,67

Forro de custodia

0,67

Desgrapado

9 puntos de soldadura eléctrica

PRS4424

44-44

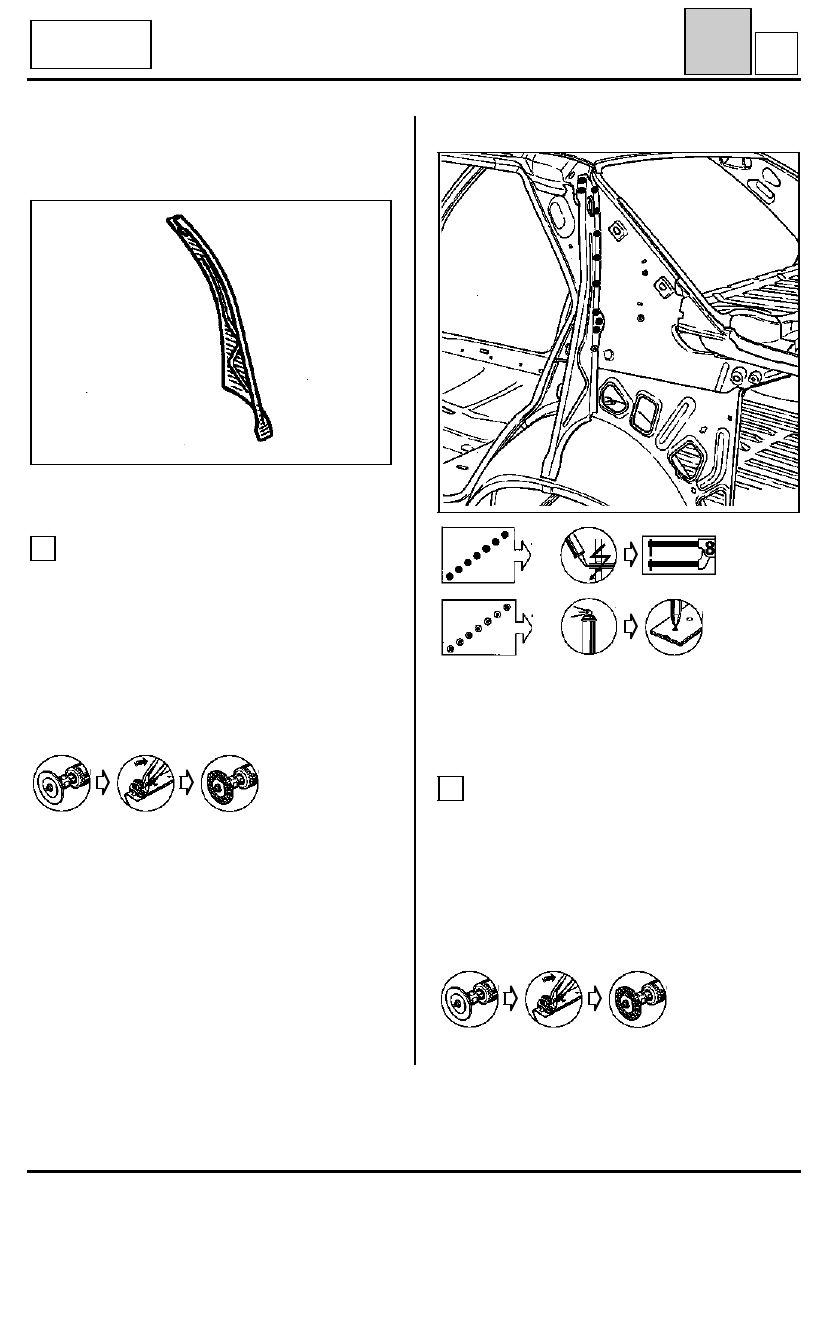

ESTRUCTURA SUPERIOR TRASERA

Arco de custodia completo

44

J

93093-1S

Soldadura

L53

Chamade

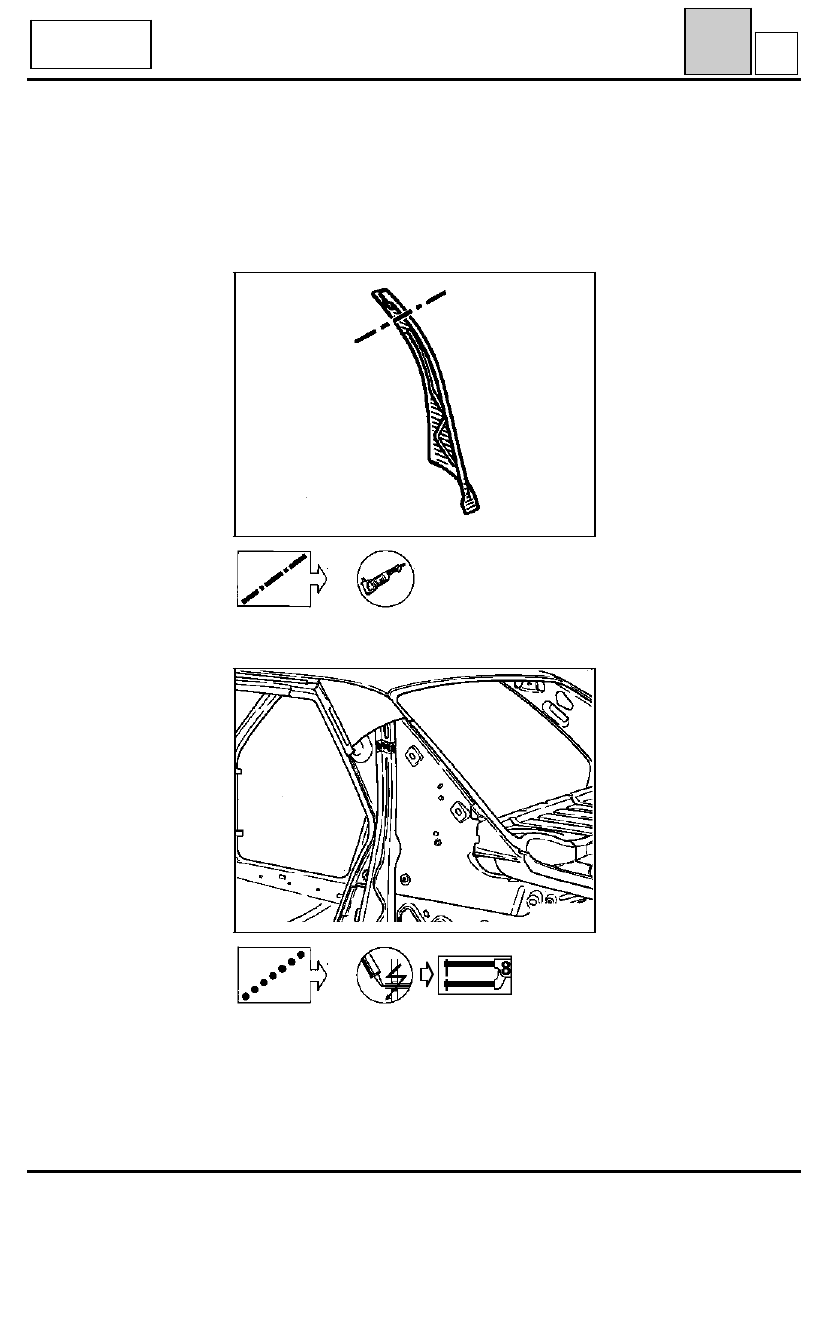

44-45

ESTRUCTURA SUPERIOR TRASERA

Arco de custodia parcial

44

K

PRS4425

Esta operación es una variante de la anterior. A
continuación, sólo se tratan sus particularidades.

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola.

Soldadura (en superposición)

93092S

L53

Chamade
