Renault 19. Manual - parte 190

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93113S

L53

Chamade

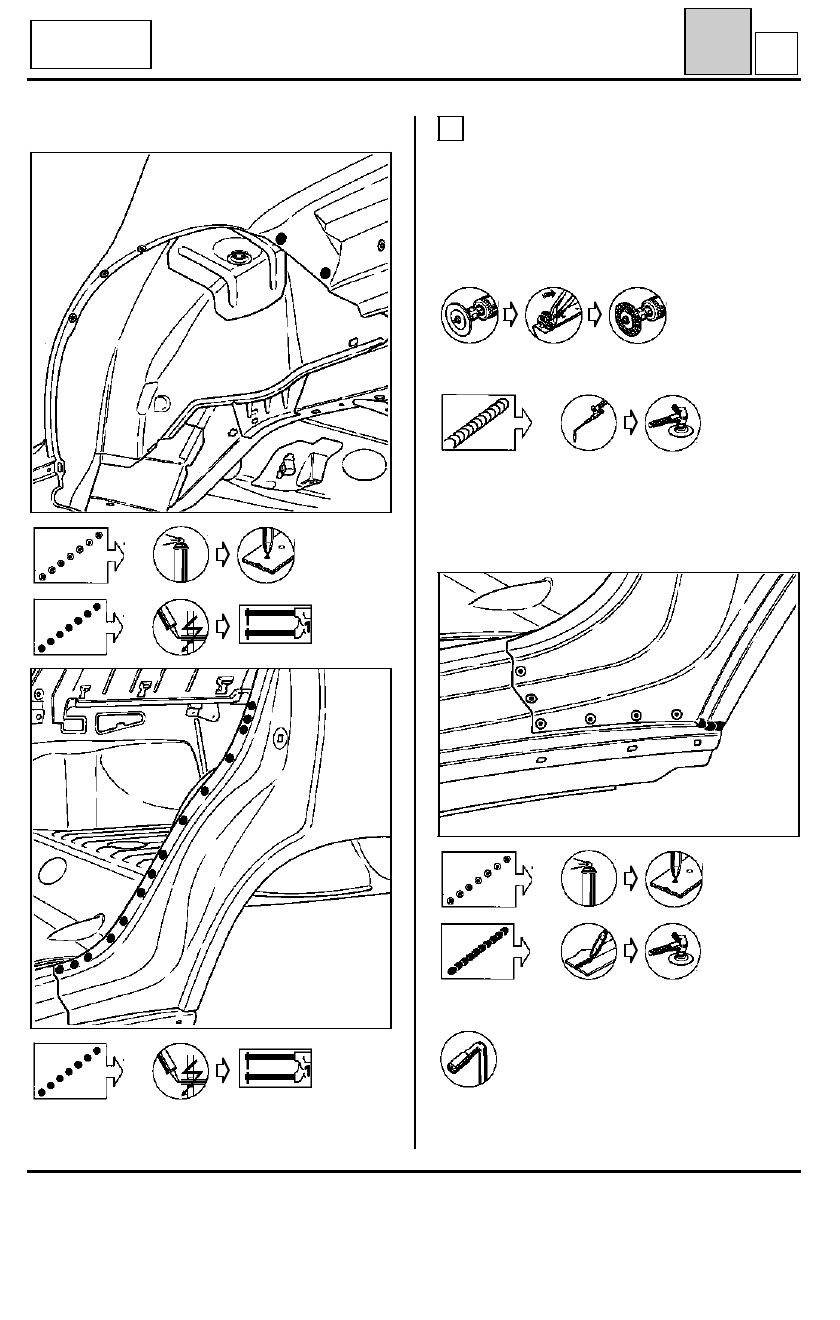

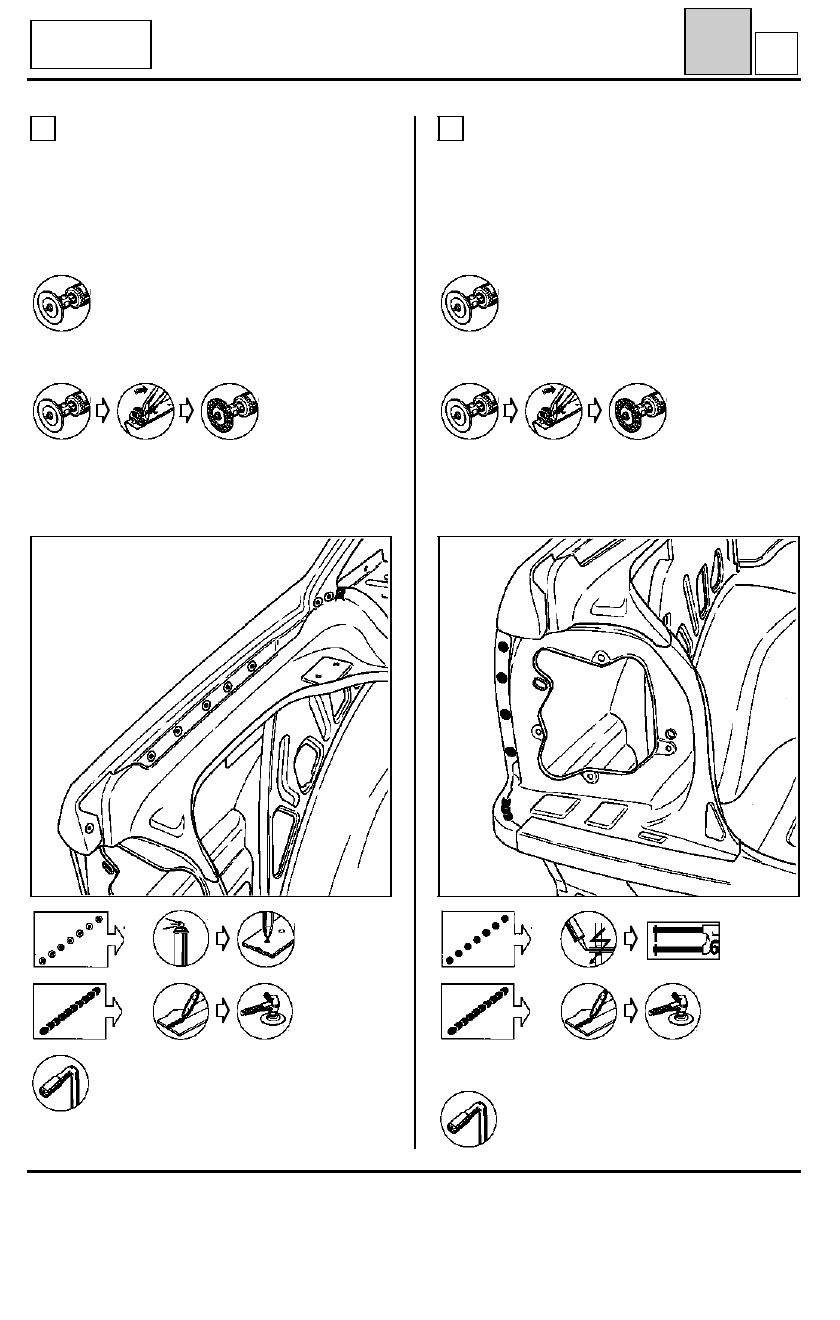

Espesor de las chapas (mm)

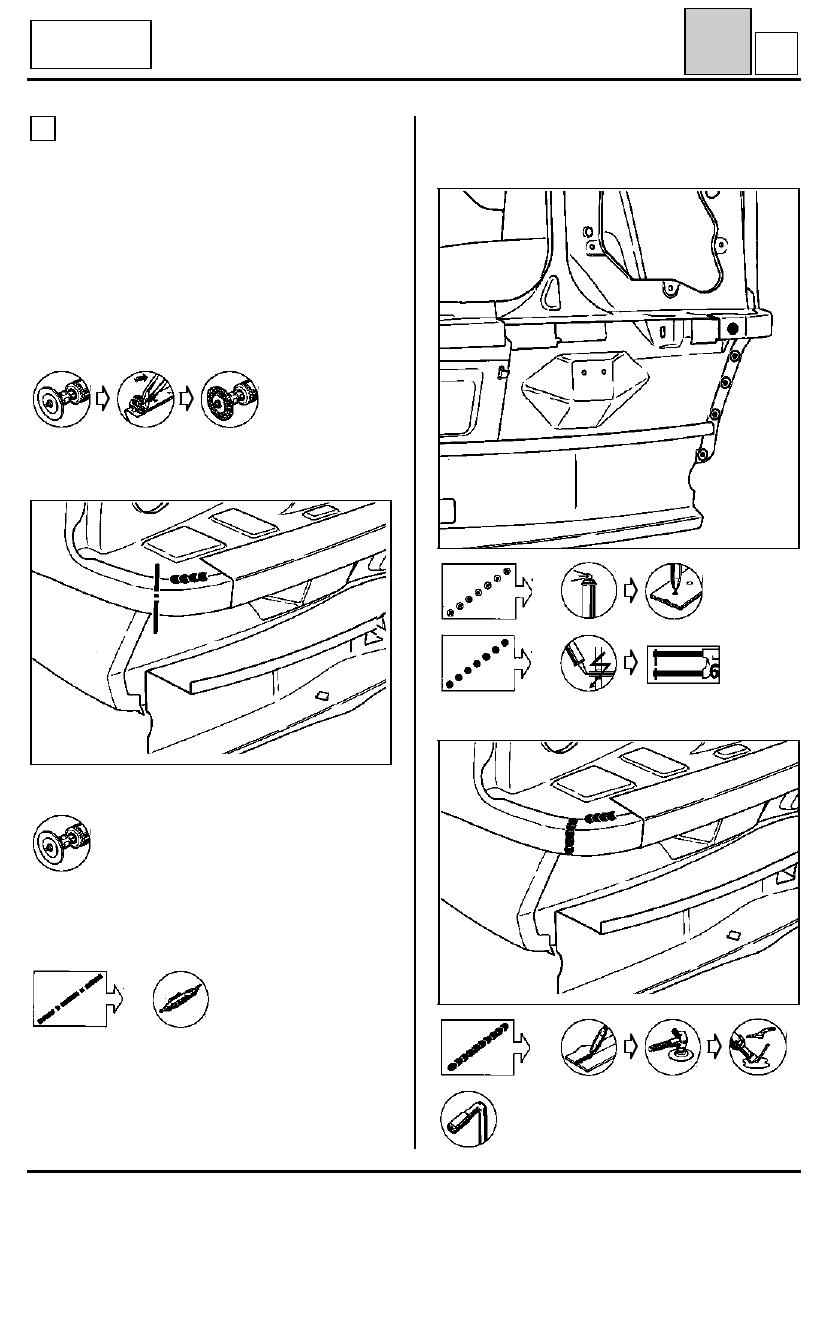

Panel de aleta

0,67

Vierteaguas lateral

0,87

Desgrapado

1 cordón MAG de 10 mm

Soldadura

8 puntos de soldadura eléctrica

UNION CON VIERTEAGUAS LATERAL

4

93114S

Espesor de las chapas (mm)

Panel de aleta

0,67

Elemento soporte de luces

0,67

Desgrapado

1 cordón MAG de 20 mm - ver Nota UNION 6

Soldadura

4 puntos de soldadura eléctrica

UNION CON ELEMENTO SOPORTE DE LUCES

5

según método : ver UNION 6

44-3

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93111S

L53

Chamade

Espesor de las chapas (mm)

Panel de aleta

0,67

Añadido de faldón

0,97

Desgrapado

NOTA :

Un punto de soldadura está situado

debajo del travesaño de faldón (ver soldadura). Si
éste no debe ser extraído, hay que hacer un
recorte especial del panel.

4 ó 5 puntos de soldadura eléctrica según método

UNION CON AÑADIDO DE FALDON

6

93112S

A - Con extracción del travesaño de faldón

B - Sin extracción del travesaño de faldón

1 cordón MAG de 20 mm

Soldadura

A - Con extracción del travesaño de faldón

B - Sin extracción del travesaño de faldón

93112-1S

44-4

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93109S

L53

Chamade

93110S

6 puntos de soldadura eléctrica

Espesor de las chapas (mm)

Panel de aleta

0,67

Piso trasero

0,60

Paso de rueda exterior

0,67

Paso de rueda interior

1,25

Desgrapado

UNION CON PISO TRASERO

7

Soldadura

- 1 punto en 4 espesores
- 1 punto en 3 espesores

19 puntos de soldadura eléctrica

Espesor de las chapas (mm)

Panel de aleta

0,67

Paso de rueda exterior

0,67

Paso de rueda interior

1,25

Refuerzo fijación de respaldo

1,5

Cierre de larguero

1,5

Bajo de caja

1,1

Desgrapado

UNION CON PASO DE RUEDA EXTERIOR

8

44-5

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93106S

L53

Chamade

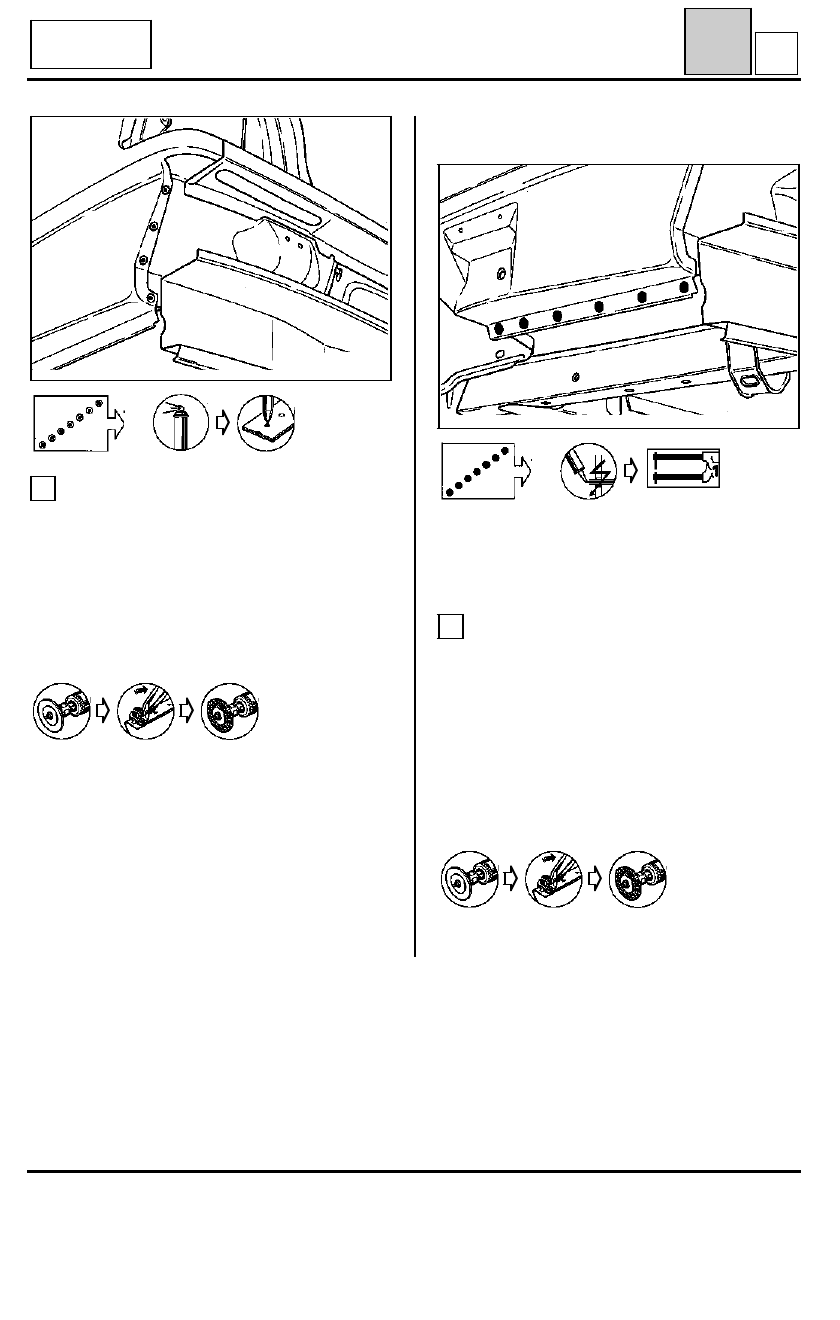

Soldadura

93108S

93107S

- 14 puntos en 3 espesores

6 puntos de soldadura eléctrica

Espesor de las chapas (mm)

Panel de aleta

0,67

Bajo de caja

1,1

Desgrapado

1 cordón de soldadura de 25 mm

Soldadura

1 cordón MAG de 25 mm

UNION CON BAJO DE CAJA

9
