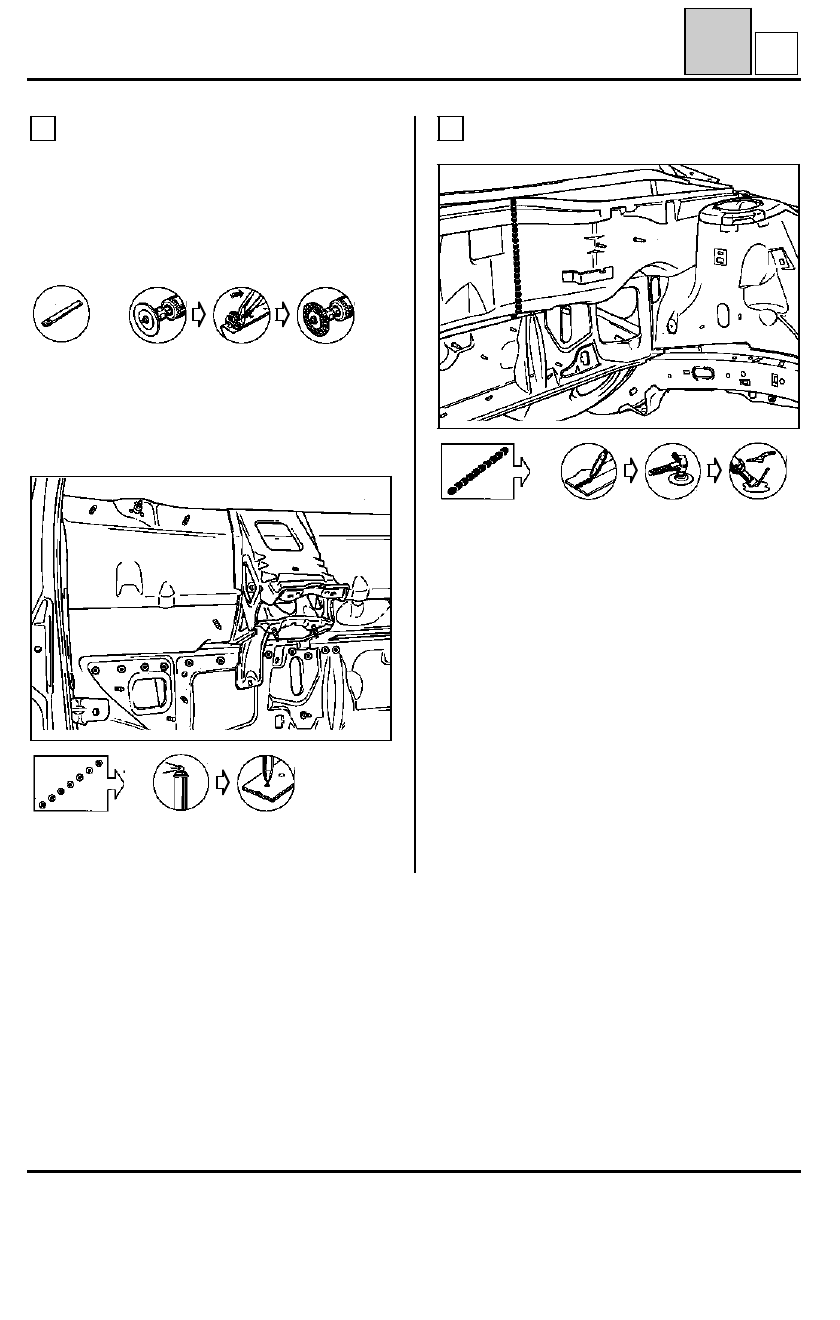

ESTRUCTURA SUPERIOR DELANTERA

Tabique de calefacción parcial

42

H

92579S

UNION CON SALPICADERO

3

Espesor de las chapas en (mm)

Tabique :

0,7

Salpicadero :

0,7

Desgrapado

+

12 puntos de soldadura eléctrica por 1/2 tabique
(es decir,  24 para un tabique completo)

Soldadura

Taladrado del salpicadero a Ø 5 mm para
taponado.

CORTE PARCIAL

4

92570-1S

42-15

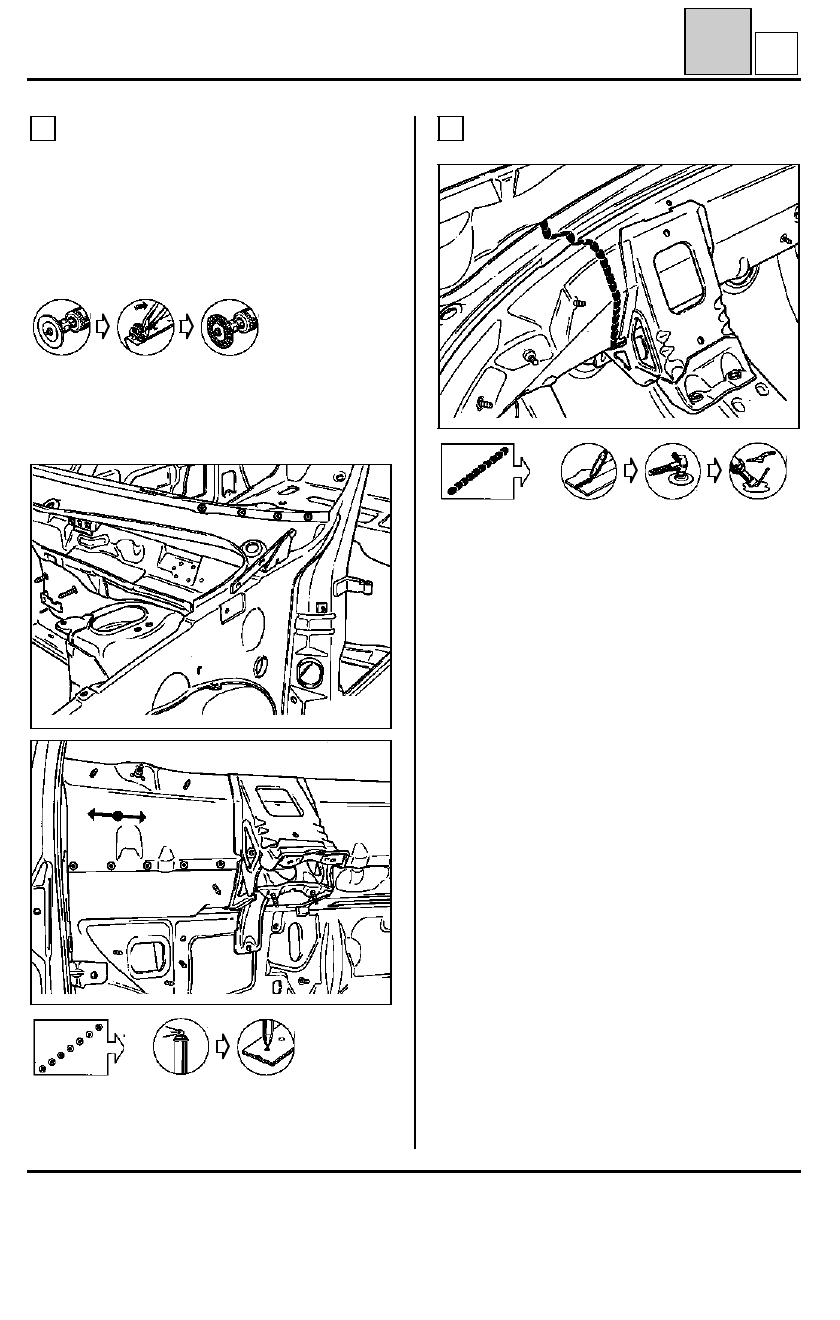

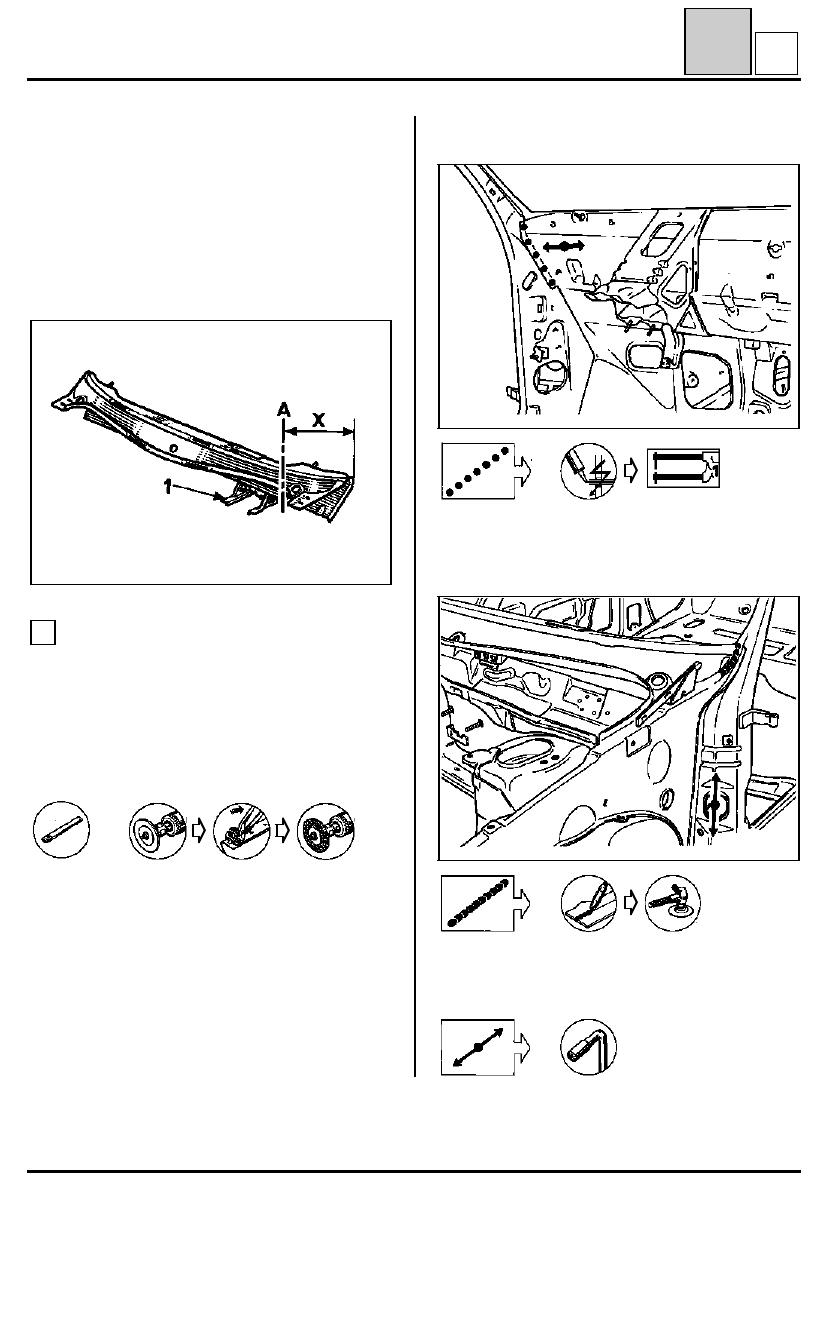

ESTRUCTURA SUPERIOR DELANTERA

Travesaño inferior de vano parcial

42

I

PRS4206

COMPOSICION DE LA PIEZA A.P.R.

Consta de :
- travesaño inferior de vano
- Soporte de dirección (1)
- tuercas y espárrago soldados

Corte de la pieza nueva a :

X = 320 mm

Corte de la pieza en el vehículo a :

X = 300 mm

UNION CON PIE DELANTERO

1

Espesor de las chapas en (mm)

Travesaño inferior de vano :

1

Costado de alero :

1

Desgrapado

+

5 puntos de soldadura eléctrica
2 cordones MAG de 30 mm

Soldadura

92578S

La operación de soldadura anterior sólo puede
hacerse cuando se haya extraído el pie delantero.

92573-2S

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

42-16

ESTRUCTURA SUPERIOR DELANTERA

Travesaño inferior de vano parcial

42

I

92573-3S

UNION CON PIE DELANTERO

2

Espesor de las chapas en (mm)

Travesaño inferior de vano :

1

Costado de alero :

0,7

Desgrapado

10 puntos de soldadura eléctrica

Soldadura

92579-1S

Taladrado del travesaño a Ø 5 mm para taponado.

CORTE PARCIAL

3

92580S

42-17

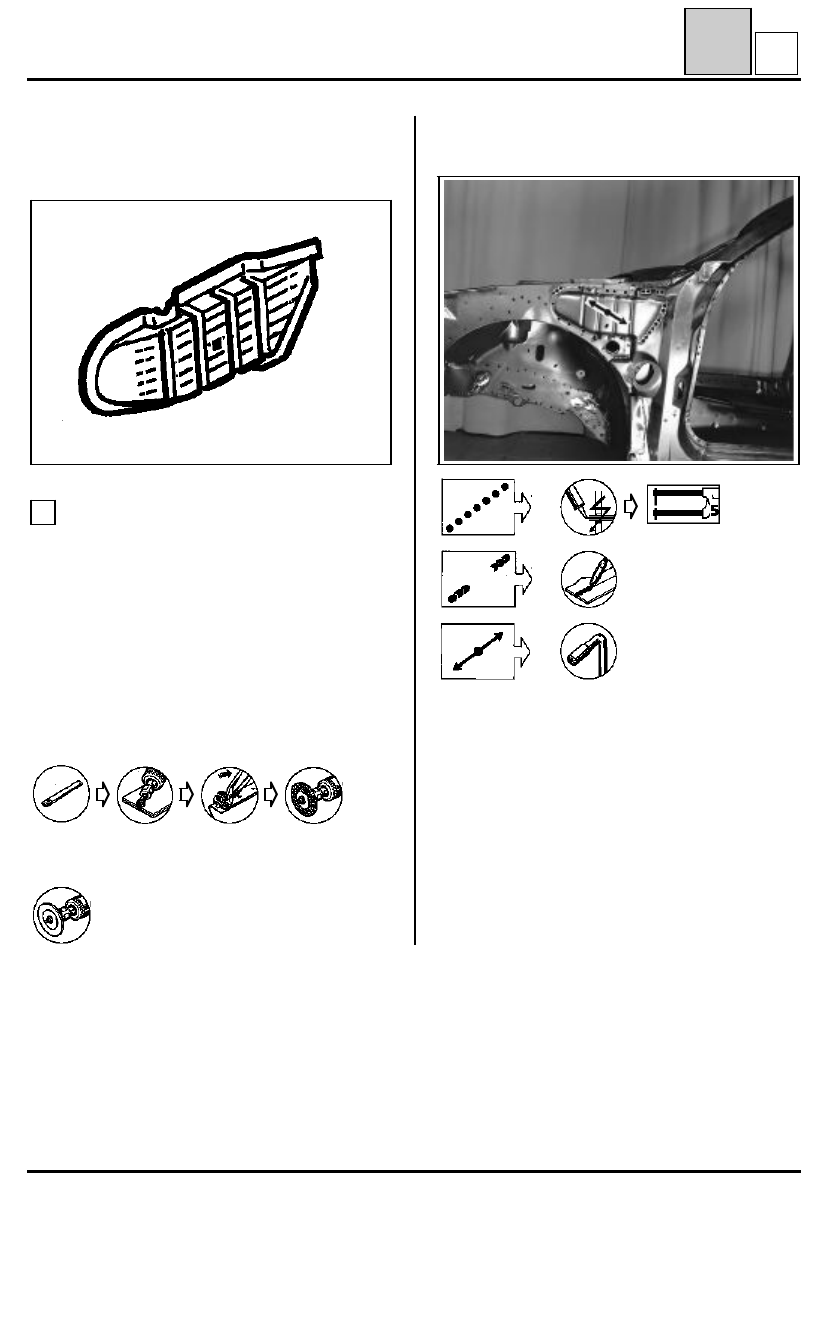

ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de pie delantero

42

J

PRS4208

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola

UNION CON COSTADO DE ALERO Y PIE
DELANTERO

1

Espesor de las chapas en (mm)

Refuerzo

1,5

Costado de alero

0,97

Pie delantero

1,25

Desgrapado

11 puntos de soldadura eléctrica

7 cordones de soldadura MAG de 30 mm.

Soldadura

Photo page 42-2
