GENERALIDADES

Medios de levantamiento

40

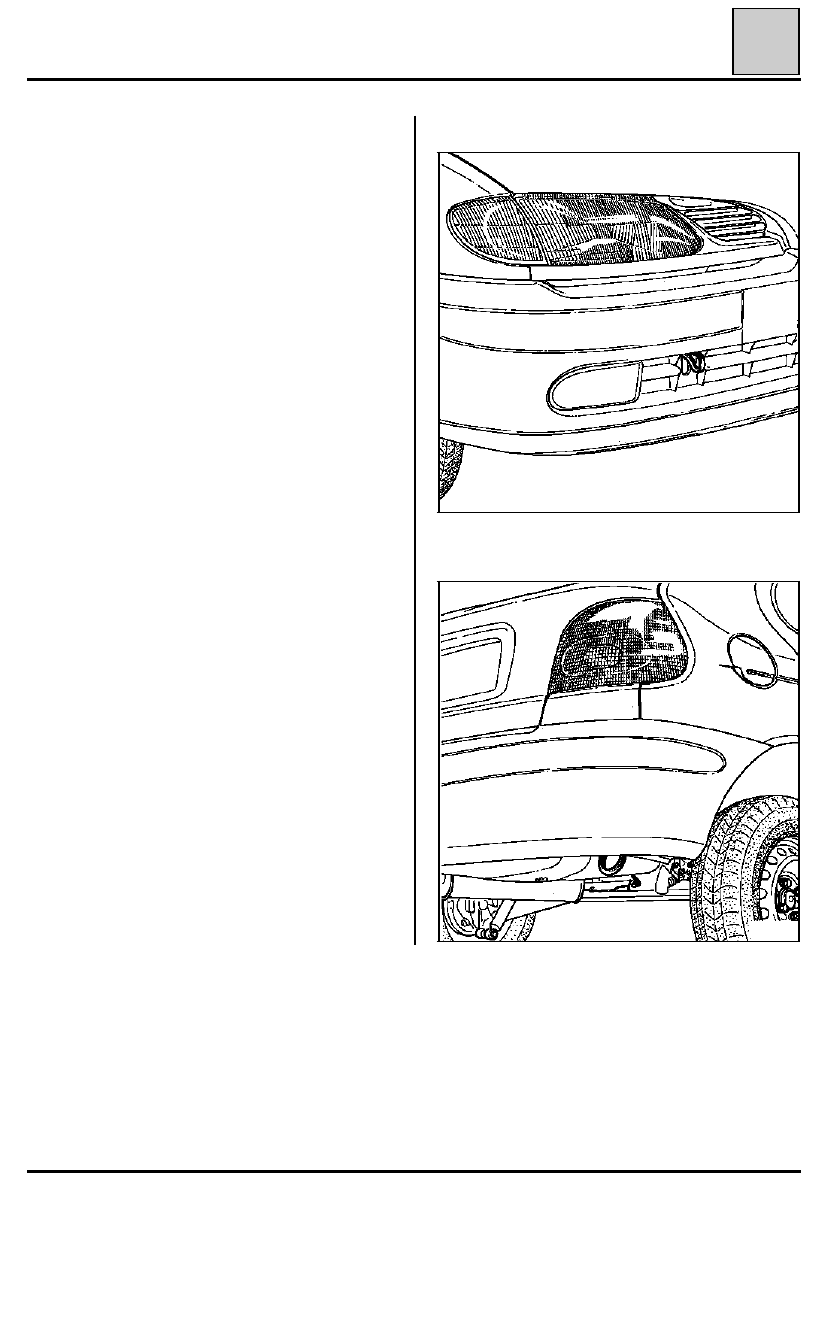

AMARRE PARA REMOLCADO

PARA EL REMOLCADO, RESPETAR LA LEY
VIGENTE EN CADA PAIS.

NO TOMAR NUNCA LOS TUBOS DE TRANSMISION
COMO PUNTOS DE ENGANCHE.

Los puntos de remolcado pueden ser utilizados
únicamente para un remolcado en carretera. No
pueden servir en ningún caso para sacar el vehícu-
lo de la cuneta, para un incidente similar, o para
levantar directa o indirectamente el vehículo.

2 - CASO PARTICULAR DE LA EXTRACCION-
REPOSICION DEL GRUPO MOTOPROPULSOR

En este caso preciso, la carrocería del vehículo
deberá hacerse solidaria imperativamente con los
brazos del elevador de dos columnas, mediante
unos patines especiales.

98705S

98702S

PARTE DELANTERA

PARTE TRASERA

40-10

GENERALIDADES

Designación de las piezas (despieces)

40

PRS4012

B53 / C53

9

Piso trasero parte delantera

10

Piso trasero

11

Travesaño tensor de piso

12

Travesaño fijación depósito

13

Travesaño bajo piso trasero

14

Larguero trasero

15*

Travesaño lateral delantero

16*

Larguero delantero parte trasera

17

Cierre de larguero delantero

18

Larguero delantero parte delantera

18A

Larguero delantero parcial

19

Travesaño inferior delantero

19A

Travesaño inferior parcial

20

Frente ensamblado

20A

Frente ensamblado parcial

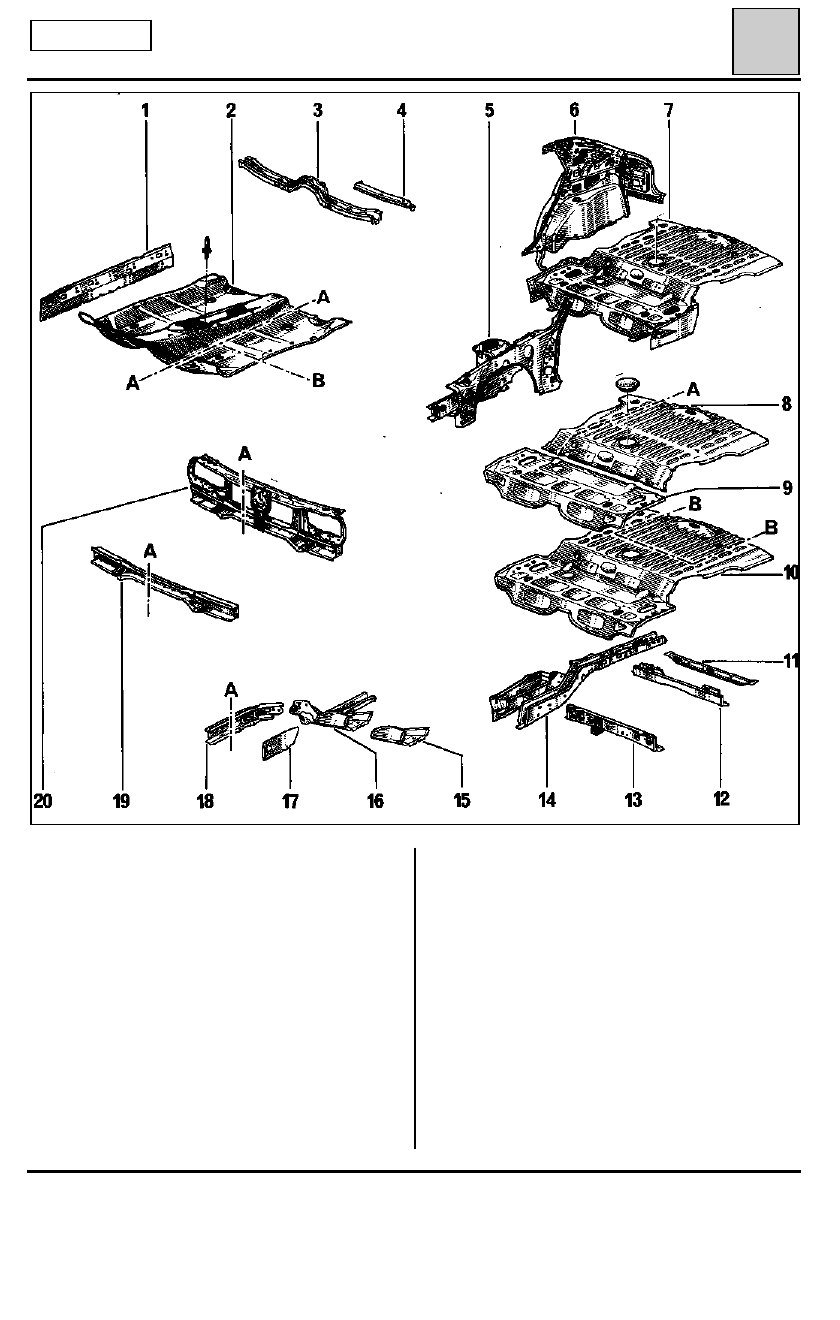

ESTRUCTURA INFERIOR TODOS TIPOS

1

Cierre del bajo de caja

2

Piso central

2A

Piso central parcial

2B

Piso central parcial

3

Travesaño de piso central

4

Travesaño fijación asiento delantero

5

1/2 bloque delantero (paso de rueda)

6

1/2 bloque trasero (paso de rueda)

7

Piso trasero ensamblado con larguero

8

Piso trasero parte trasera

8A

Piso trasero parcial

8B

Piso trasero parcial

*  Pieza de acero de alto límite elástico

40-11

GENERALIDADES

Designación de las piezas (despieces)

40

PRS4013

B53 / C53

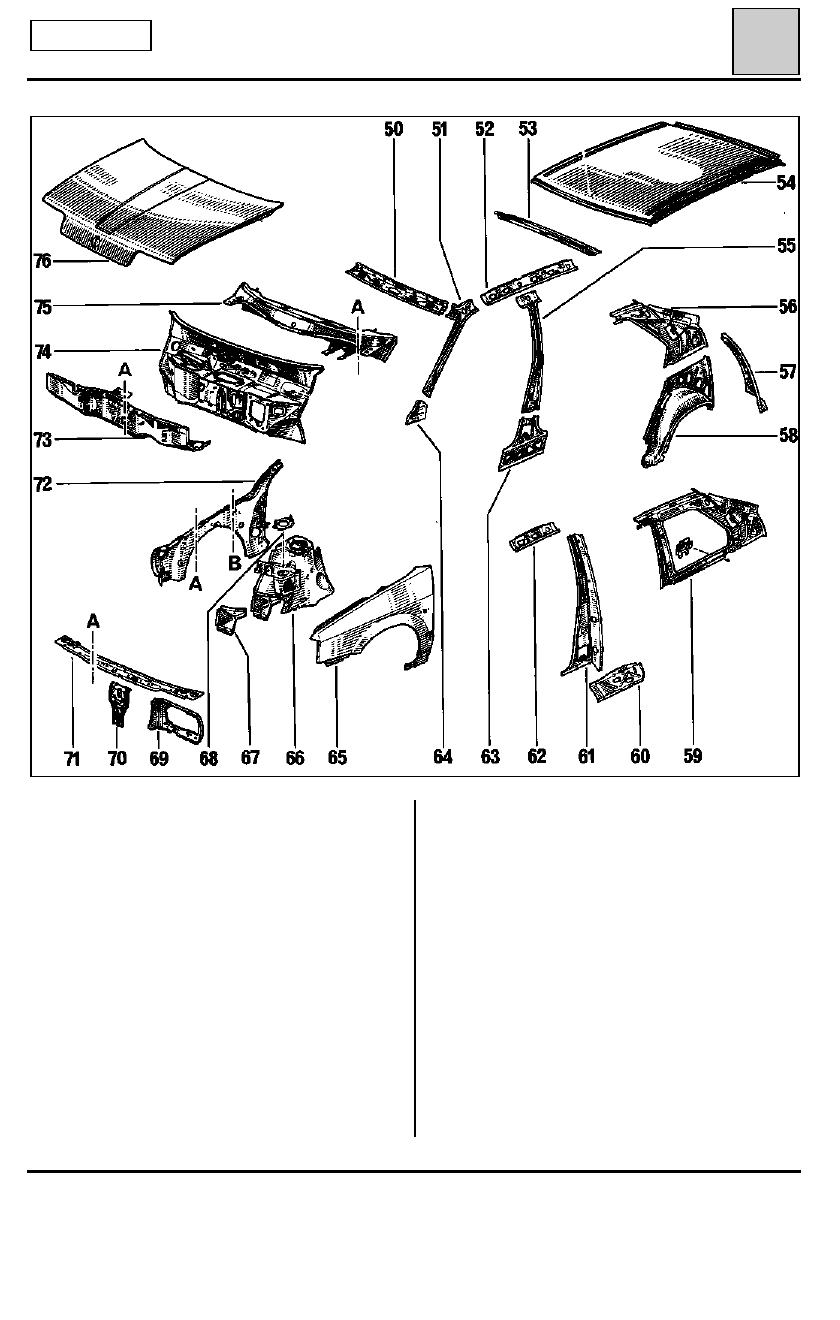

ESTRUCTURA SUPERIOR

50

Travesaño delantero de techo

51

Forro de montante de vano de parabrisas

52

Forro de viga B53

53

Travesaño trasero de techo

54

Techo

55

Forro de pie medio

56

Forro de custodia B53

57

Arco de custodia

58

Paso de rueda exterior trasero

59

Forro de custodia (C53)

60

Tabique del bajo de caja (C53)

61

Forro de pie de puerta (C53)

62

Forro de alto de caja (C53)

63

Forro inferior de pie medio

64

Riostra de aleta delantera

65

Aleta delantera

66

Paso de rueda delantero

67

Añadido de paso de rueda delantero

68

Copela soporte motor diesel

69

Chapa porta-faro

70

Soporte de cerradura de capot delantero

71

Travesaño superior delantero

71A Travesaño superior delantero parcial
72

Pestaña de alero - forro de pie delantero

72A Pestaña de alero - forro de pie

delantero parciales

72B Pestaña de alero - forro de pie

delantero parciales

73

Tabique de calefacción

73A Tabique de calefacción parcial
74

Salpicadero

75

Travesaño inferior de vano de parabrisas

75A Travesaño inferior parcial
76

Capot delantero

40-12

GENERALIDADES

Designación de las piezas (despieces)

40

PRS4014

B53 / C53

ESTRUCTURA SUPERIOR

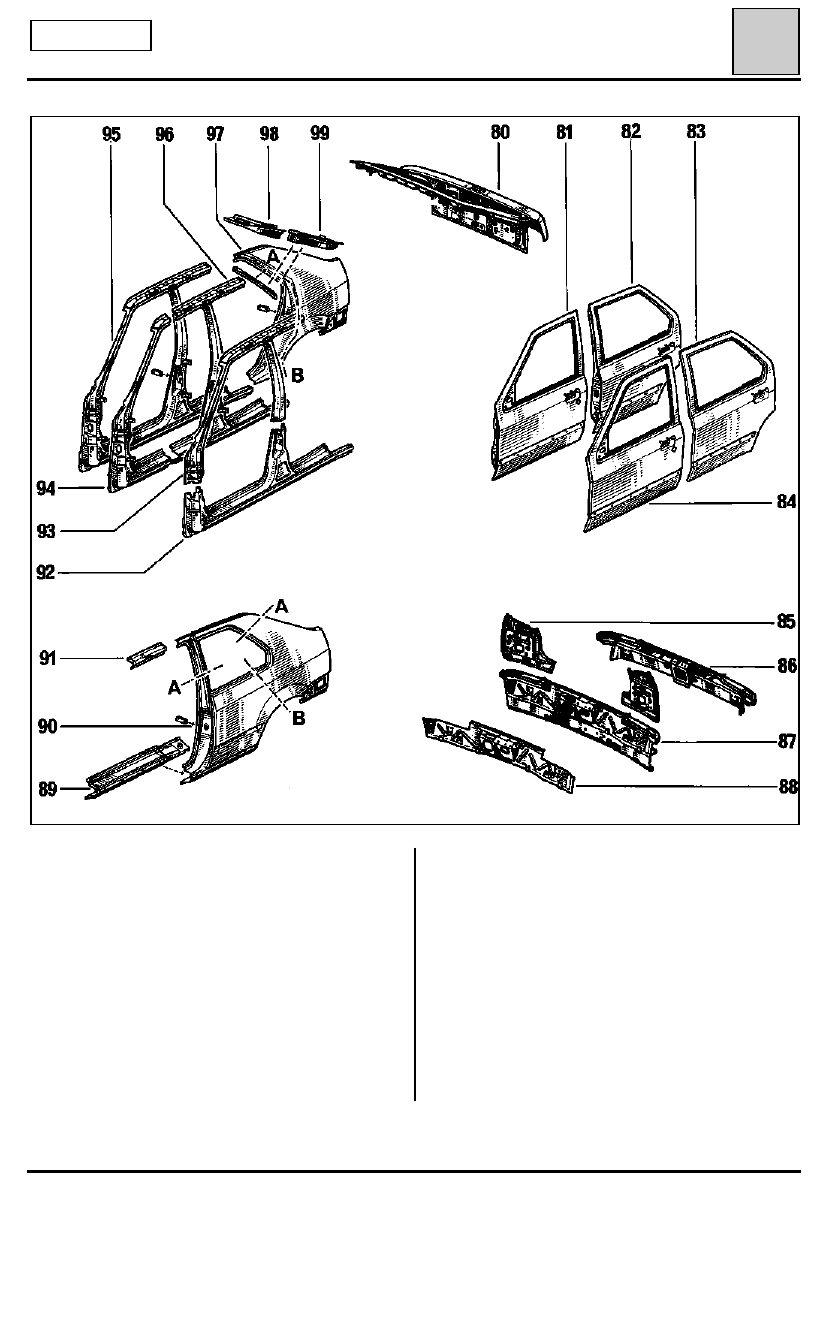

80

Portón

81

Puerta delantera

82

Puerta trasera

83

Panel de puerta trasera

84

Panel de puerta delantera

85

Soporte de luces

86

Faldón trasero

87

Faldón trasero ensamblado con travesaño

88

Forro de faldón trasero

89

Bajos de caja (C53)

90

Panel de aleta (C53)

90A Panel de aleta parcial según corte A
90B Panel de aleta parcial según corte B
91

Altos de caja (viga) (C53)

92

Bajos de caja (B53)

93

Altos de caja (B53)

94

Pie delantero

95

Costado de caja

96

Pie medio

97

Panel de aleta trasero (B53)

97A Panel de aleta trasero parcial (corte A)
97B Panel de aleta trasero parcial (corte B)

98

Vierteaguas superior de panel de aleta

99

Vierteaguas inferior de panel de aleta
