Renault 19. Manual - parte 68

ELEMENTOS PORTADORES TRASEROS

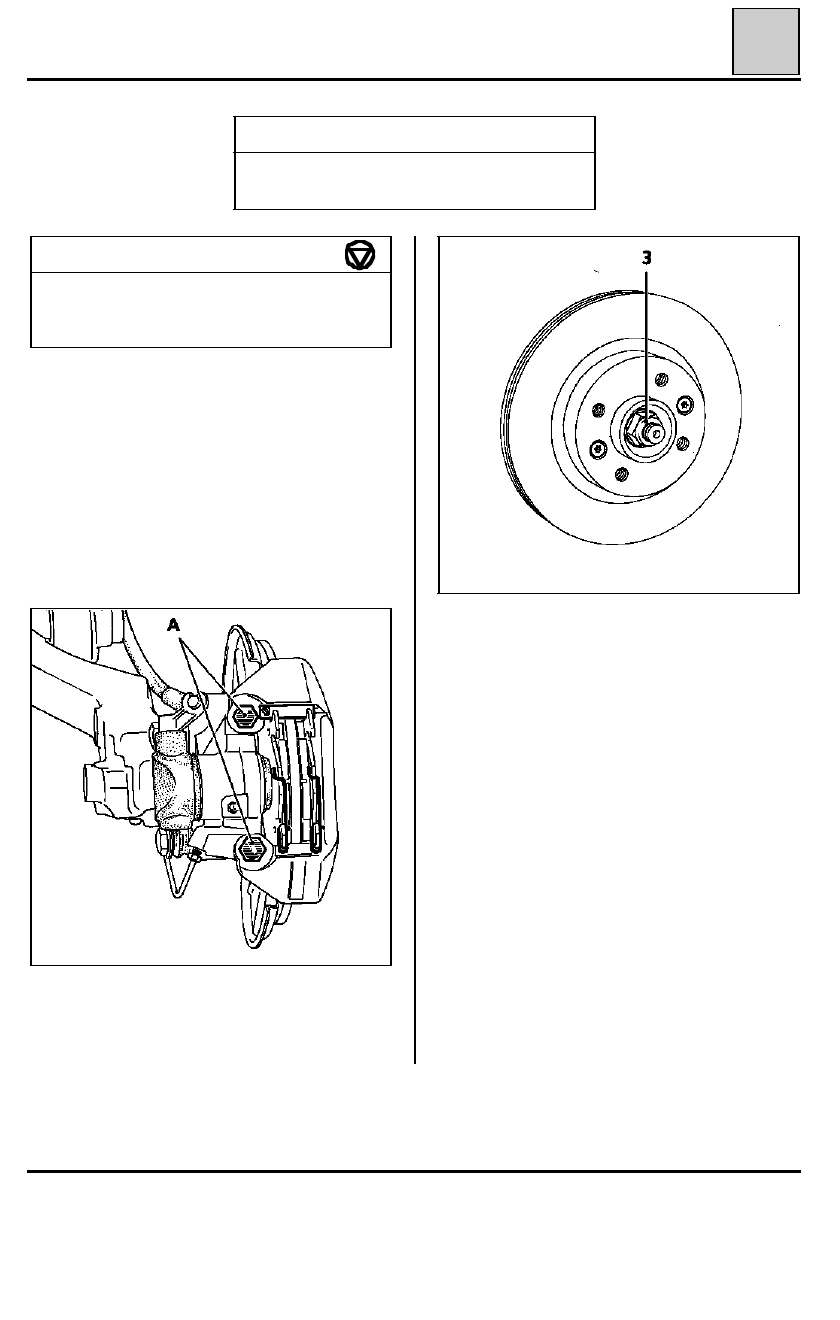

Disco de freno

- el tapón del buje, con el útil Rou. 943+

Emb. 880,

- la tuerca (3) de la mangueta,
- el conjunto buje/disco/rodamiento.

NOTA :

En caso de sustitución de un conjunto

buje/disco, consultar el párrafo "Rodamiento".


REPOSICION

Colocar el conjunto buje/disco/rodamiento en la
mangueta, que previamente se habrá untado con
aceite

SAE 80 W.

Poner :
-

la tuerca de la mangueta y apretarla al par,

-

el tapón del buje,

-

la pinza de freno, untar los tornillos de Loctite

FRENBLOC

y apretarlos al par.

-

las pastillas de freno (ver párrafo correspon-
diente).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Emb. 880

Extractor de inercia

Rou. 943

Extractor de tapón del buje

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

9

Tuerca del buje

16

Pinza del estribo de freno

10

EXTRACCION

Extraer :
- las pastillas de freno (ver párrafo correspon-

diente),

- los dos tornillos (A) de fijación de la pinza,

33

88992R1

Este vehículo está equipado del conjunto bu-
je/disco de freno no rectifiable. Un desgaste o ra-
yadura muy importante obliga a sustituir el disco.

88310-2R

Pisar varias veces el pedal de freno para poner el
pistón en contacto con las pastillas.

33-25

ELEMENTOS PORTADORES TRASEROS

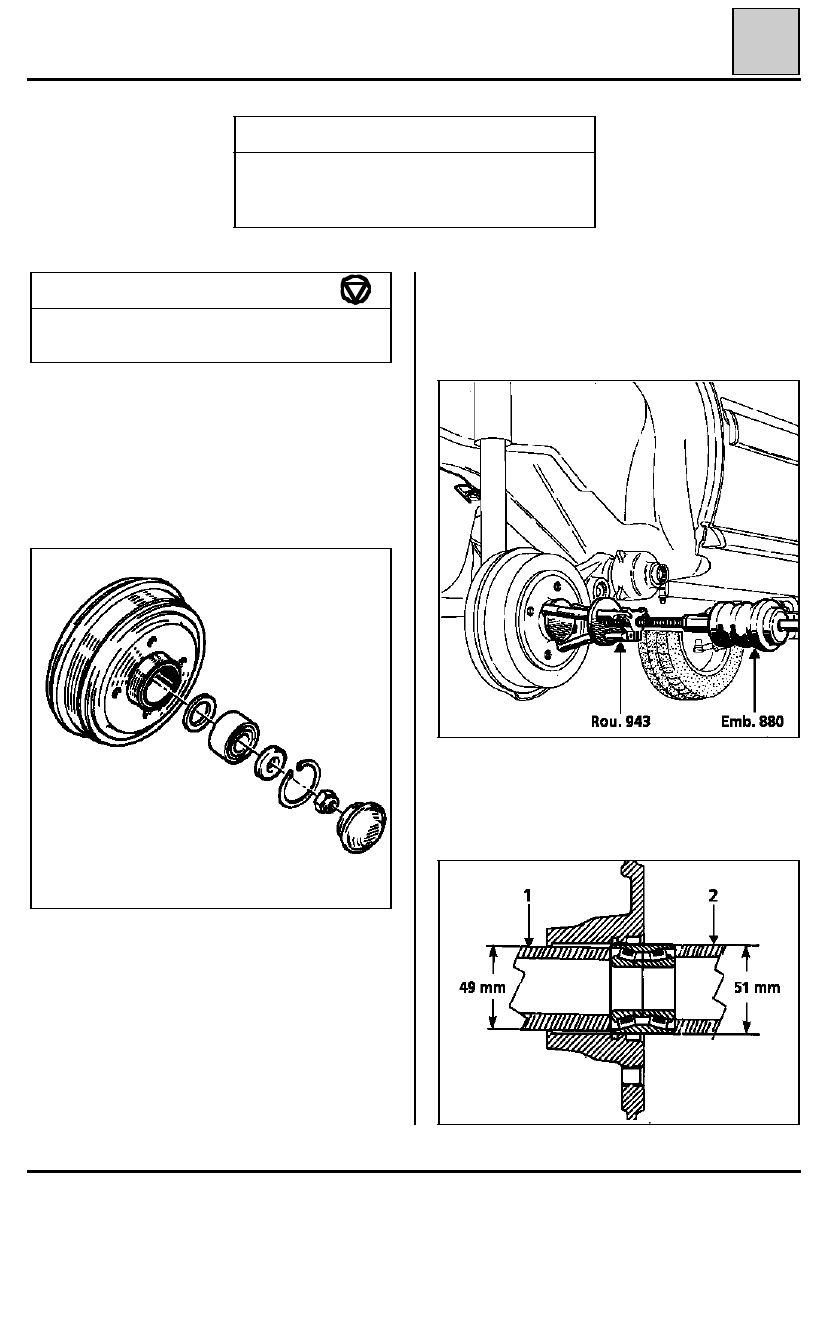

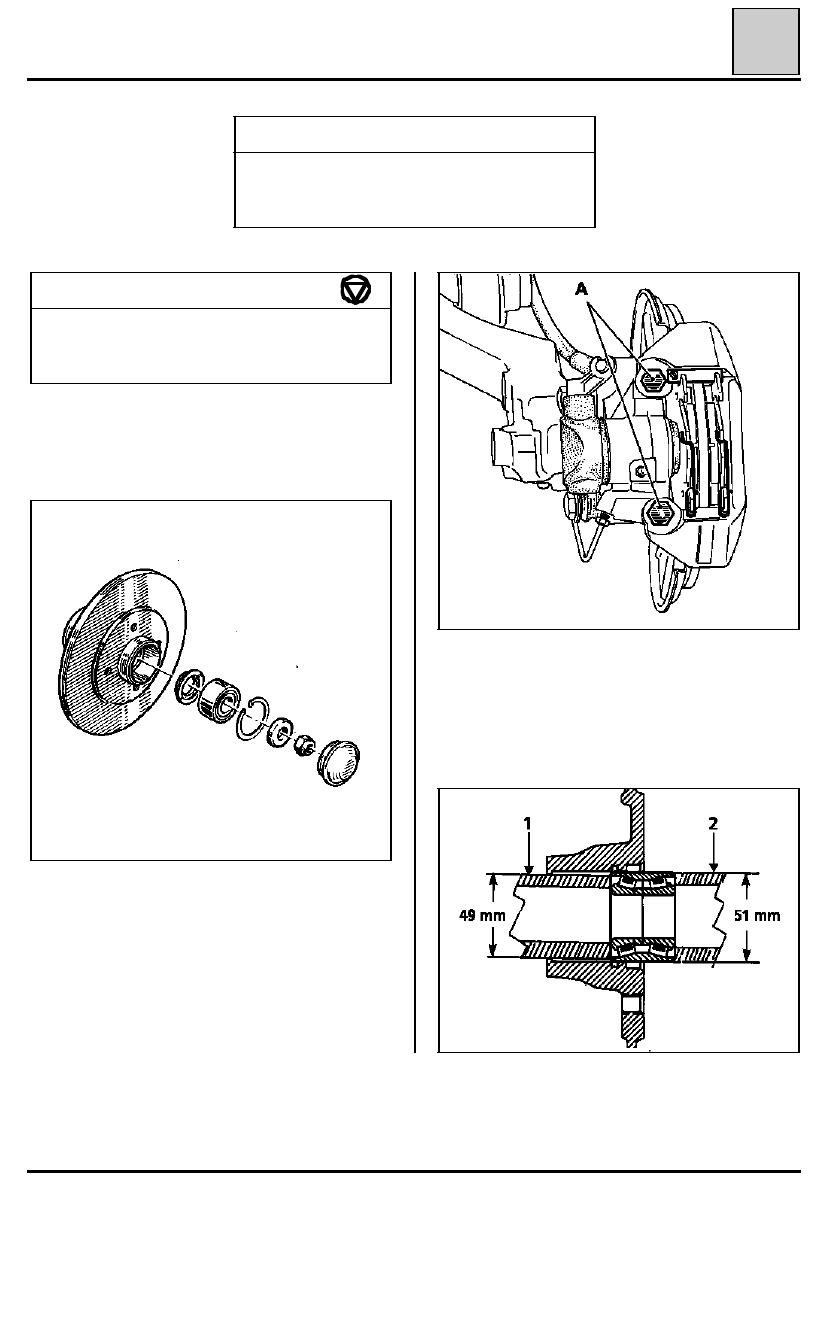

Rodamiento

UTILLAJE ESPECIALIZADO INDISPENSABLE

Emb.

880

Extractor de inercia

Rou.

943

Extractor del tapón del buje

Tav. 1050-02

Extractor del buje

PARES DE APRIETE (en daN.m)

CONTROL

Verificar con un comparador fijado en el tambor
el juego axial : 0 a 0,03 mm máximo.

EXTRACCION

Extraer :
-

el tapón del buje, útiles Rou. 943 +
Emb. 880,

Tuerca del buje

16

Tornillos de rueda

9

33

-

el tambor (ver el párrafo correspondiente).

Extraer del tambor :
-

el clip de fijación del rodamiento,

-

el rodamiento mediante un tubo (1).

DI3305

92115R

85907R

33-26

ELEMENTOS PORTADORES TRASEROS

Rodamiento

REPOSICION

Con un tubo (2) y una prensa, montar el roda-
miento hasta que se apoye en el refrentado.

Colocar :
-

un clip nuevo,

-

el tambor en la mangueta previamente aceita-
da : aceite

SAE 80W

,

-

la tuerca de freno nueva y apretarla al par,

-

el tapón del buje.

Reglar :
-

las pastillas pisando varias veces el pedal de
freno,

-

el freno de mano (ver capítulo 37 "Mandos").

33

33-27

ELEMENTOS PORTADORES TRASEROS

Rodamiento

UTILLAJE ESPECIALIZADO INDISPENSABLE

Emb.

880

Extractor de inercia

Rou.

943

Extractor del tapón del buje

T.Av.

1050

Extractor del buje

PARES DE APRIETE (en daN.m)

CONTROL

Verificar con un comparador fijado en el disco el
juego axial : 0 a 0,03 mm máximo.

Tornillos de rueda

9

Tuerca del buje

16

Pinza del estribo de freno

10

33

-

la tuerca y la arandela de la mangueta,

-

el conjunto buje/disco/rodamiento.

Extraer del buje/disco :
-

el clip de fijación del rodamiento,

-

el rodamiento mediante un tubo (1).

DI3306

88992R1

EXTRACCION

Extraer :
- las pastillas de freno (ver capítulo correspon-

diente),

- la pinza del estribo (dos tornillos (A)),
- el tapón del buje : útil Rou. 943 +

Emb. 880,

85907R

33-28
