TRANSMISION AUTOMATICA
Transmisión automática (Extracción - Reposición)
23
UTILLAJE ESPECIALIZADO INDISPENSABLE
Mot. 453-01
Pinzas para tubos flexibles
Mot.
582
Sector de inmovilización
Mot. 1202
Pinza para abrazaderas elásticas
PARES DE APRIETE (en daN.m)
Bulones de fijación de los amortiguadores
11
Tornillos de fijación de la transmisión
3,5
Tornillos de ruedas
9
Tornillos de fijación de la transmisión
automática sobre motor
4
Tornillos fijación soporte taco en larguero
2
Rótula de dirección
3,5
Bulón de fijación soporte trasero
6,5
Tornillos del refrigerador de aceite
2,5
Tornillos chapa de arrastre del convertidor
1,5
PARA EXTRAER LA TRANSMISION AUTOMATICA,
ES NECESARIO EXTRAER EL CONJUNTO MOTOR-
TRANSMISION AUTOMATICA
Según equipamiento, extraer el cojín airbag autó-
nomo para evitar riesgos de activado (consultar el
fascículo airbag primera generación).
Poner el vehículo sobre un elevador de 2 colum-
nas.
EXTRACCION
Desconectar la batería.
Vaciar :
-
la transmisión automática (únicamente en ca-
so de sustitución de esta última),
-
el circuito de refrigeración.

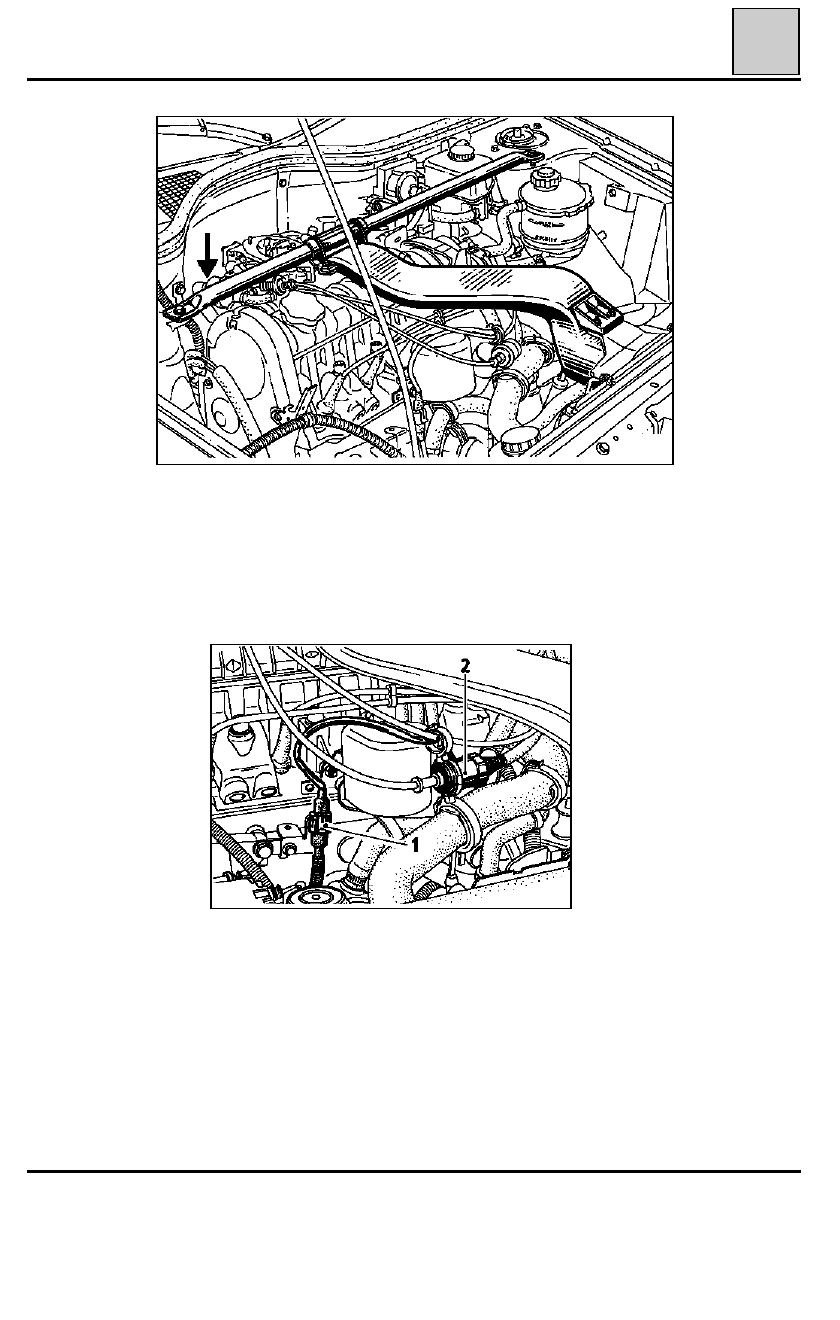

Extraer :
-
el capot motor,
-
el filtro de aire y su soporte,
-
el conducto de aire anti-percolación,
-
la barra (si equipado).
23-41
