TRANSMISION AUTOMATICA AD4

Ingredientes

23

Piezas a sustituir cuando han sido extraídas :

- los pasadores elásticos,
- las tuercas autoblocantes,
- las juntas de cobre.

La transmisión automática AD4 es una transmisión con 2 calidades de aceite y dos niveles.

MECANISMO :

ELF RENAULTMATIC D2



(D20104).

En su defecto, utilizar :

- MOBIL ATF 220 D (D 20104 ó D 21412).
-

TEXAMATIC 4011.

PUENTE :

TRANSELF TRX 80W.

DESIGNACION

ORGANO CONCERNIDO

RHODORSEAL 5661

Estanquidad de los pasadores de transmisión

Grasa MOLYKOTE BR2

Acanaladuras de los planetarios

Centrador del convertidor

Loctite FRENBLOC

Tornillos de fijación del estribo de freno

Piezas a sustituir sistemáticamente

Aceite

23-29

TRANSMISION AUTOMATICA AD4

Periodicidad de los cambios

23

Para el vaciado del mecanismo ver manual de mantenimiento del vehículo.

El control del nivel de aceite se efectúa cada 15 000 km, en caso de ligera  fuga de aceite.

El aceite del puente no se cambia.

El llenado es de por vida.

Tan sólo se puede rellenar, en caso de ligera fuga.

Capacidad del aceite

NOTA :

en caso de sustituir la transmisión automática, no efectuar más que la operación de control del nivel,
ya que la transmisión es entregada llena por parte del A.P.R.

Volumen TOTAL

Volumen tras vaciado

MECANISMO

5,7 l

3,5 l

PUENTE

1 l

-

23-30

TRANSMISION AUTOMATICA AD4

Vaciado

23

VACIADO

Mecanismo :

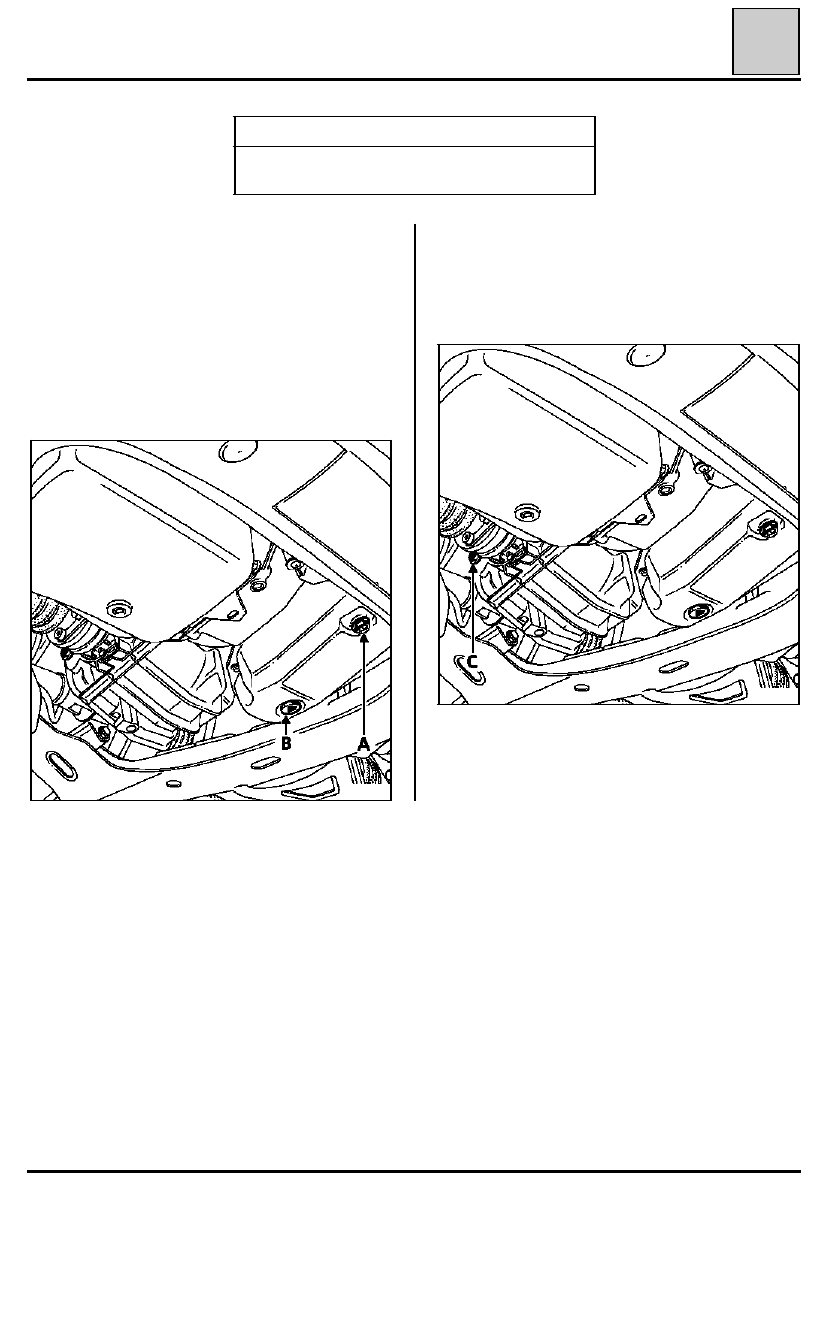

El cárter del mecanismo tiene dos tapones.

A

: Tapón de puesta a nivel.

B

: Tapón de vaciado (huella triangular).

El vaciado se efectúa quitando el tapón (B).

UTILLAJE ESPECIALIZADO INDISPENSABLE

B.Vi.

1213

Llave de vaciado de la T.A

M.S. 1019-10

Maleta XR25

Puente :

El llenado y el nivel se efectúan por el tapón (C),
por desbordamiento después de echar aceite.

Recuerde :
El puente no se vacía, el llenado se hace de por
vida.

94882R2

94882R

23-31

1 -

Con el vehículo sobre un elevador de 4 colum-
nas

y transmisión a temperatura ambiente.

2 -

Poner el motor en marcha, palanca de mando
en parking.

3 -

Conectar la maleta

XR 25

, teclear :

TRANSMISION AUTOMATICA AD4

Llenado - Niveles

23

LLENADO - NIVELES

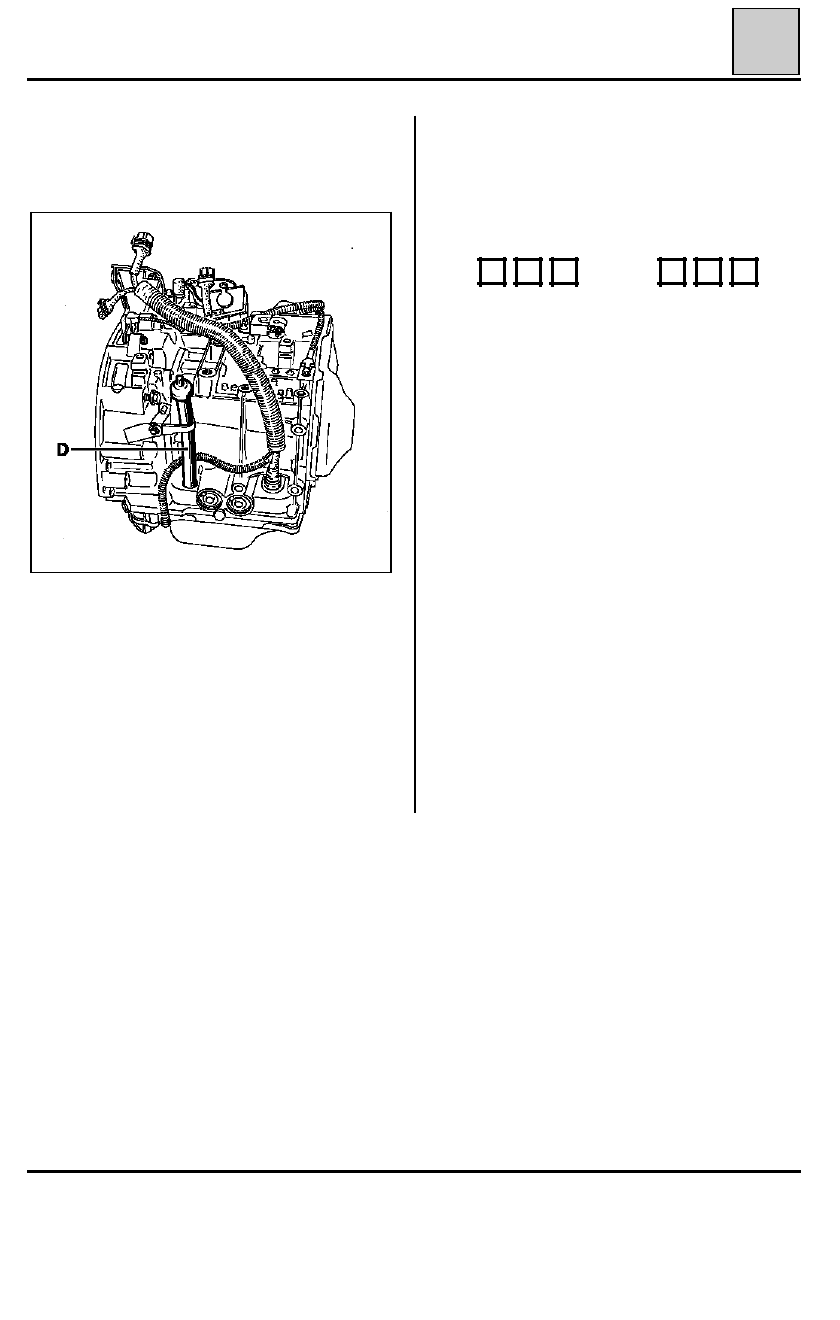

El llenado se efectúa por el tubo (D).

Utilizar un embudo provisto de un filtro de 15/100
para evitar la introducción de impurezas.

El control del nivel se efectúa

IMPERATIVAMENTE

según el método descrito a continuación :

Antes de ello :
- si la caja ha sido vaciada, llenar con 3,5 litros de

aceite,

- si es un simple control, añadir obligatoria-

mente 0,5 litros de aceite preconizado.

94845R1

D

0

4

4 -

Levantar el vehículo y dejar girar el motor has-
ta que alcance una temperatura de 60

°

C.

5 -

Cuando se alcance la temperatura requerida,
abrir el tapón de nivel con el motor en mar-
cha; dejar escurrir el excedente de aceite
(que debe ser superior a 0,1 litros) durante 20
segundos aproximadamente.

Poner el tapón.

6 -

Si el volumen de aceite recogido es inferior a
0,1 litros

, el nivel es incorrecto, repetir la ope-

ración.

En ese caso, añadir 1 litro de aceite preconizado y
dejar enfriar la transmisión para proseguir con las
operaciones siguientes.

después

#

0

4
