Renault Premium engine. Manual - part 109

4 / 5

7409998821

HUB REMOVAL

SUPPORT

1

1

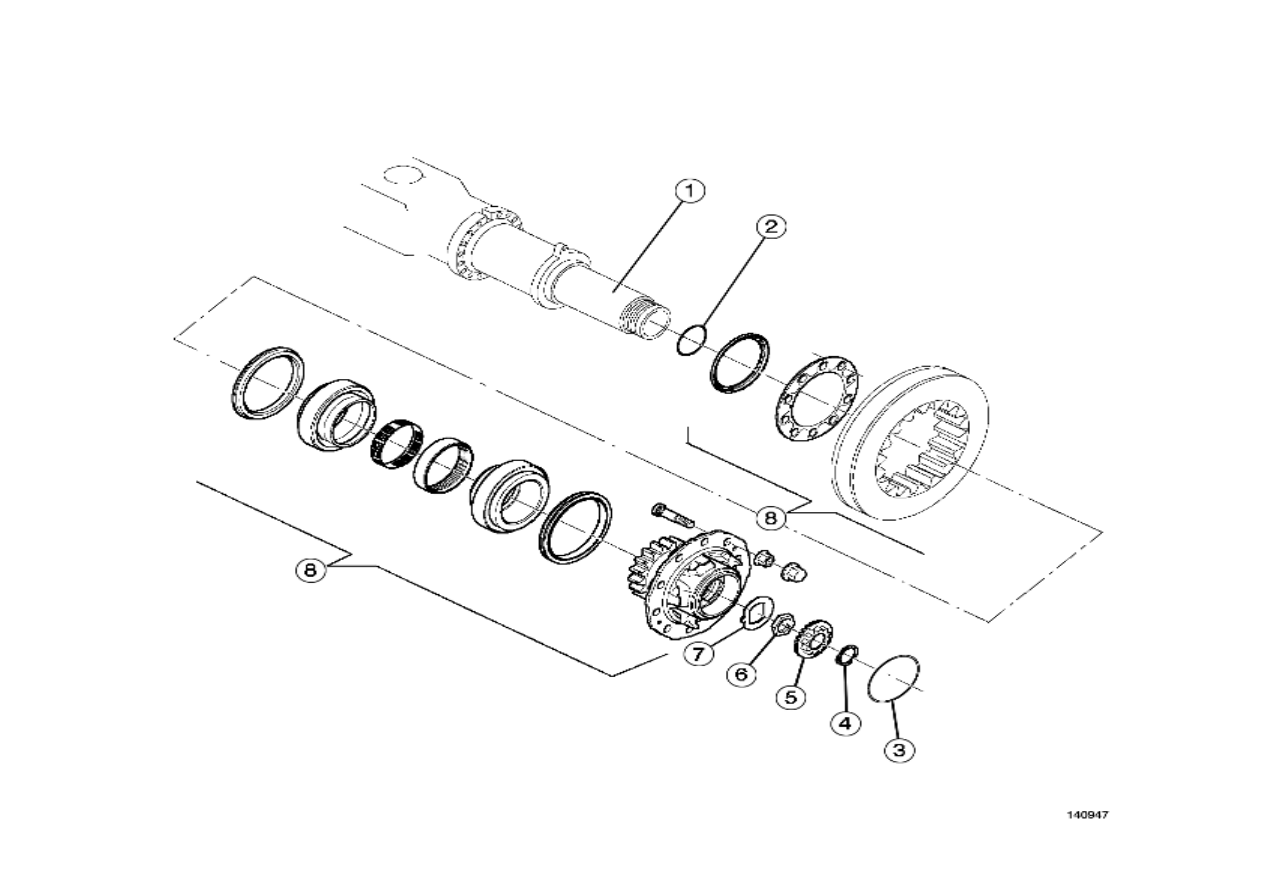

Exploded view

5 / 5

1 / 6

Hub, fitting

The item numbers indicated in the text refer to the drawing on page .

Apply oil to trumpet housing

 (1) at the level of the bearing contact faces.

Use axle oil.

(See Driving & Servicing handbook)

Fit dust guard

 (2) to the hub.

Fit hub

 (8).

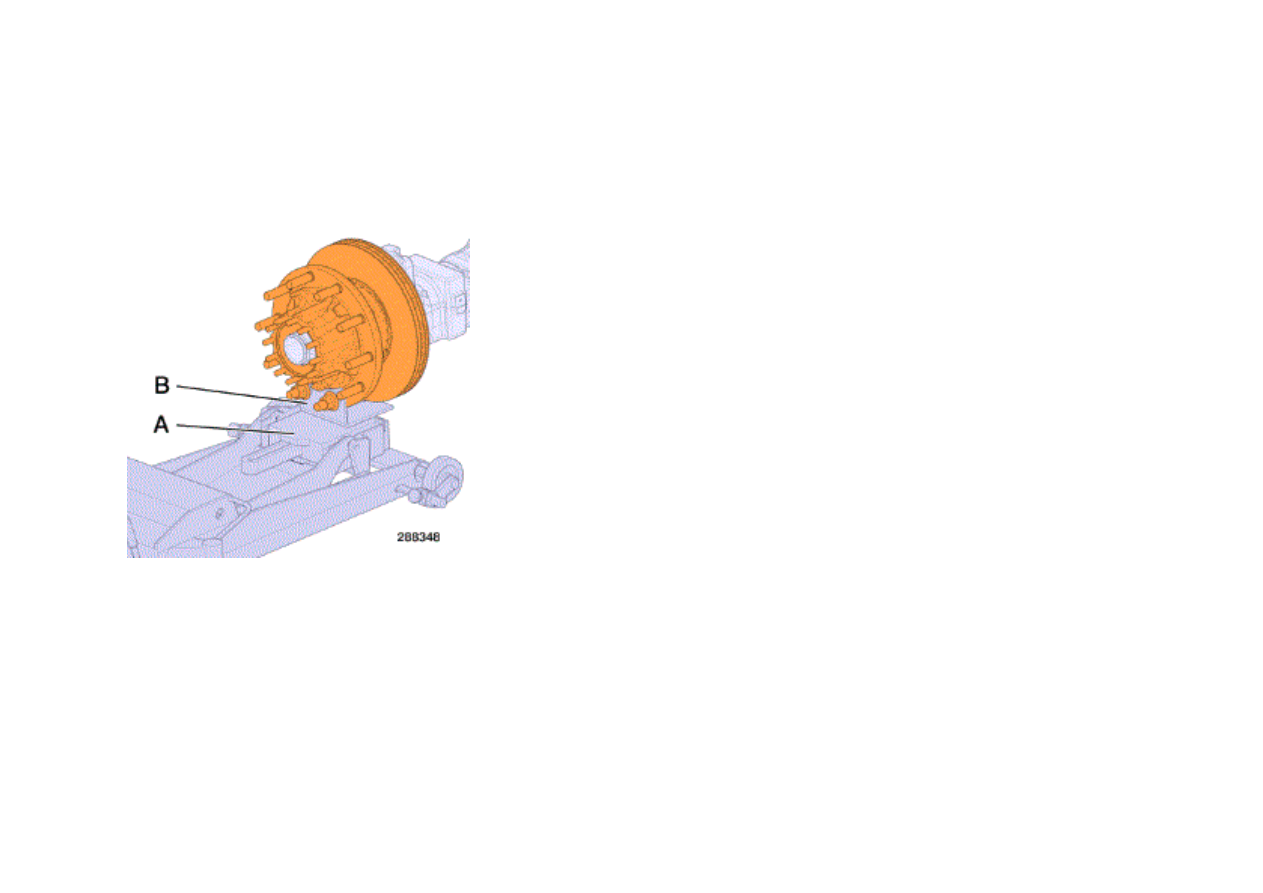

Use tooling

 A + B.

A = 9954

B = 8821

2 / 6

Fit washer

 (7).

Fit nut

 (6).

Tighten to torque.

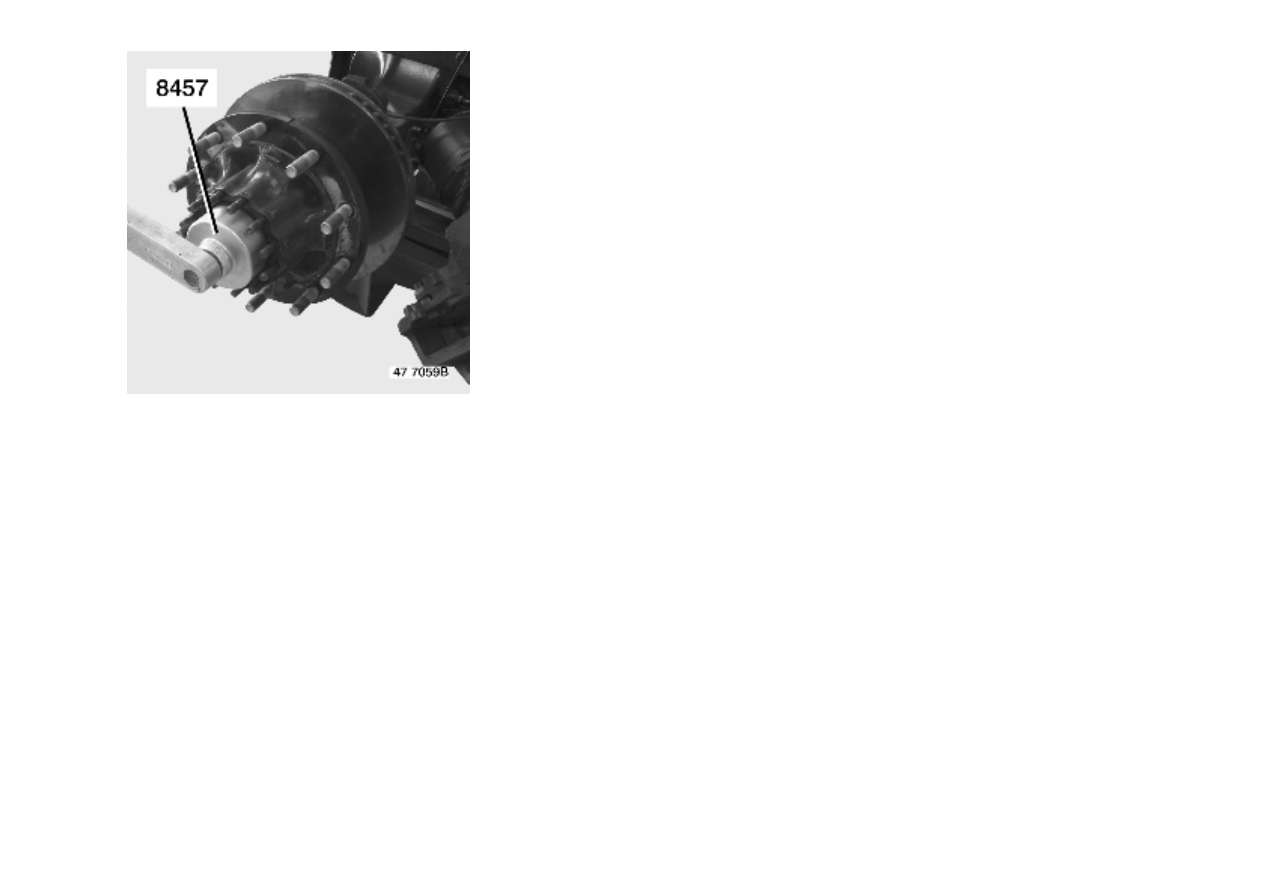

Use tool 8457.

Drive axle

MS 13150

See pages .

Drive axle

MS 13170

See pages .

Drive axle

MS 13170 G2

See pages .

Fit washer

 (5).

Fit circlip

 (4).

Fit a new lip seal

 (3).
