Renault Premium engine. Manual - part 40

1 / 1

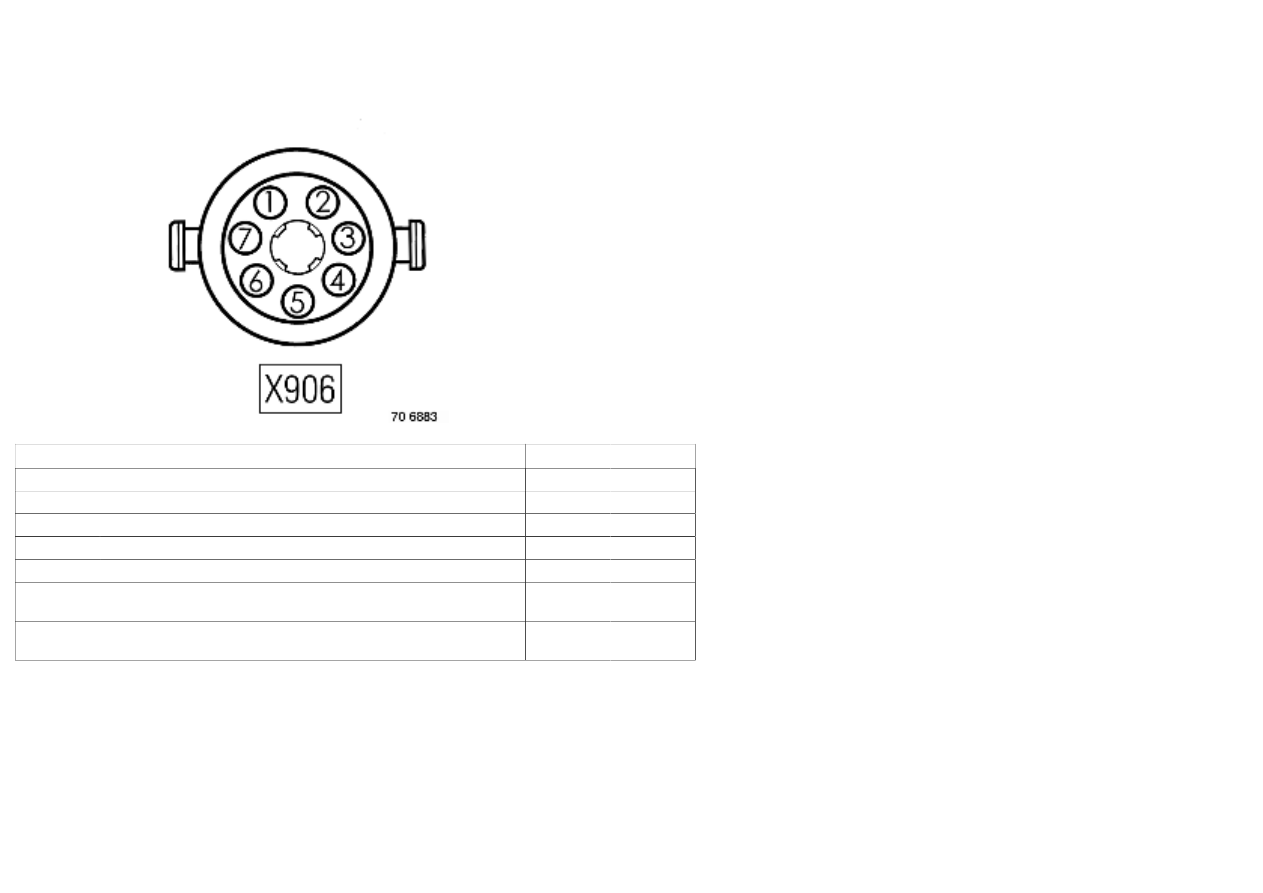

X02R Trailer socket 7-pin type "EBS"

Pin item N°

Function

Fuse item N° IAmperage

2199

Trailer 24 Volts positive (+) power supply after master switch

1

F21

2198

Power supply after ignition (trailer 24 Volts +)

2

F70

1780

Chassis - vehicle rear / trailer earth link earth

3

-

1780

Chassis - vehicle rear / trailer earth link earth

4

-

8013

Trailer ABS safety warning lamp

5

-

CAN BUS

J11992-2 (H)

6

-

-

CAN BUS

J11992-2 (L)

7

-

-

1 / 14

List of "equipment" codes

Key to appliances

Code

Function name

Location

A001

Cab electrical distribution box

A004

Batteries

A006

Electrically controlled master switch

A007

Manually controlled master switch

A009

Alternator

A011

Voltage converter (24V / 12V) for information technology pack

A012

Voltage converter (24V / 12V - 10A) for audio communication system

A013

Voltage converter (24V / 12V - 15A) for audio communication system

A014

Power fuse box unit (FM1 to FM4)

A020

Voltage converter (24V / 12V) - 12 and 24 Volts integrated sockets

A200

Available power supply (insulated cut wires)

A201

Available power supply (vehicle earth)

A204

Available power supply (after master switch)

A205

Available power supply (after ignition)

A212

Available power supply (engine speed)

A213

Available power supply (PTO N°1)

A219

Available power supply (radio-telephone +)

A220

Available power supply (radio-telephone -)

A226

Available power supply (CB -)

A227

Available power supply (CB +)

A229

Available power supply (bodybuilder equipment control)

A230

Available power supply (equipment in

"road" position warning pictogram)

A231

Available power supply (equipment in

"working" position warning pictogram)

A240

Available power supply (lighting)

A246

Available power supply (PTO N°1 control)

A247

Available power supply (alternator information, engine running)

A248

Available power supply (alternator information, engine speed)

A249

Available power supply (tachograph corrected speed information)

A250

Available power supply (PTO 2 control)

2 / 14

A251

Available power supply (PTO 2 warning light)

A252

Available power supply (PTO 2 solenoid valve piloting)

A253

Available power supply (reversing information)

A254

Available power supply (parking brake information)

A255

Available power supply (gearbox neutral information)

A256

Available power supply (chassis-mounted

engine speed control actuation demand)

A257

Available power supply (selection of engine speed N°1)

A258

Available power supply (selection of engine speed N°2)

A259

Available power supply (engine speed acceleration demand)

A260

Available power supply (engine speed deceleration demand)

A261

Available power supply (reversing forbidden inhibition)

A270

Available power supply (main engine speed automatic return)

A280

Available power supply (low speed)

A281

Available power supply (engine stop control)

A282

Available power supply (engine start control)

A283

Available power supply (engine starting information)

A284

Available power supply (engine alert)

A285

Available power supply (parameter definable frequency-related output)

A286

Available power supply (PLC 2 min. output)

A287

Available power supply (PLC 1 min. output)

A288

Available power supply (PLC 1 min. input)

A289

Available power supply (PLC 2 min. input)

A290

Available power supply (high level CAN bus J1939)

A291

Available power supply (low level CAN bus J1939)

A294

Available power supply (LH rear marker light(s)

A295

Available power supply (RH rear marker light(s)

A297

Available power supply (night lighting)

A311

Available power supply (PTO 1 engaged information)

A312

Available power supply (equipment in dangerous position)

A313

Available power supply (CAN bus disabling)

A314

Available power supply (engine speed set-point validation)

A315

Available power supply (PTO 3 solenoid valve piloting)

A317

Available power supply (PTO 3 control)

A318

Available power supply (PTO 3 warning light)
