Renault Premium engine. Manual - part 26

2 / 3

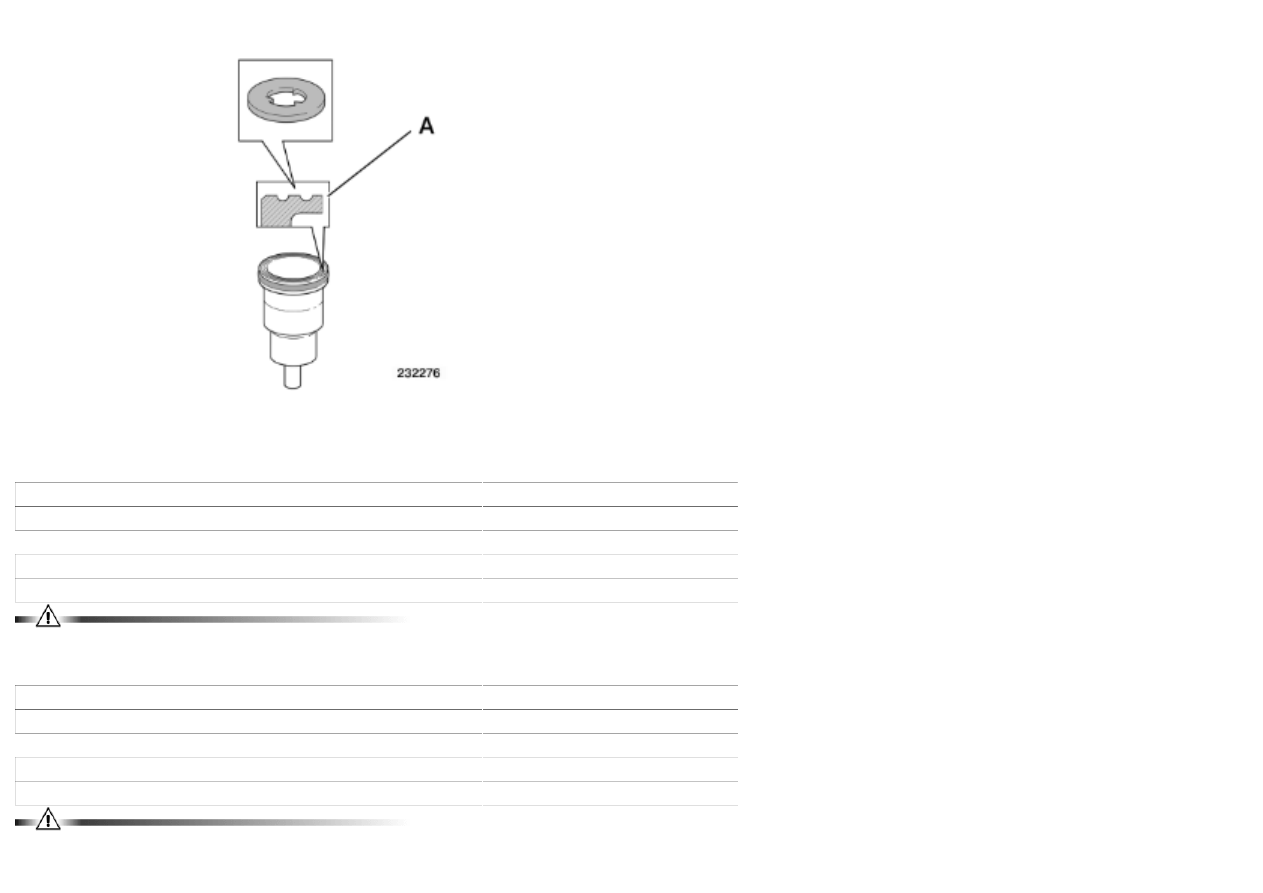

Assembly type  B

A = Double groove flat socket with washer.
Tightening procedure for new copper injector sleeves

Stage

1

20+5 Nm

Stage

2

180±5 °

Fully loosen the yoke securing bolt before proceeding with stage 3.

Stage

3

20+5 Nm

Stage

4

90±5 °

At each disassembly operation, change the washer.
Tightening procedure for a used injector socket or removing an injector.

Stage

1

20+5 Nm

Stage

2

180±5 °

Fully loosen the yoke securing bolt before proceeding with stage 3.

Stage

3

20+5 Nm

Stage

4

90±5 °

At each disassembly operation, change the washer.

3 / 3

Retightening at valve maintenance

Injector flange attachment bolts

45+5 Nm

Wiring harness bracket

Wiring harness bracket securing bolts

24±4 Nm

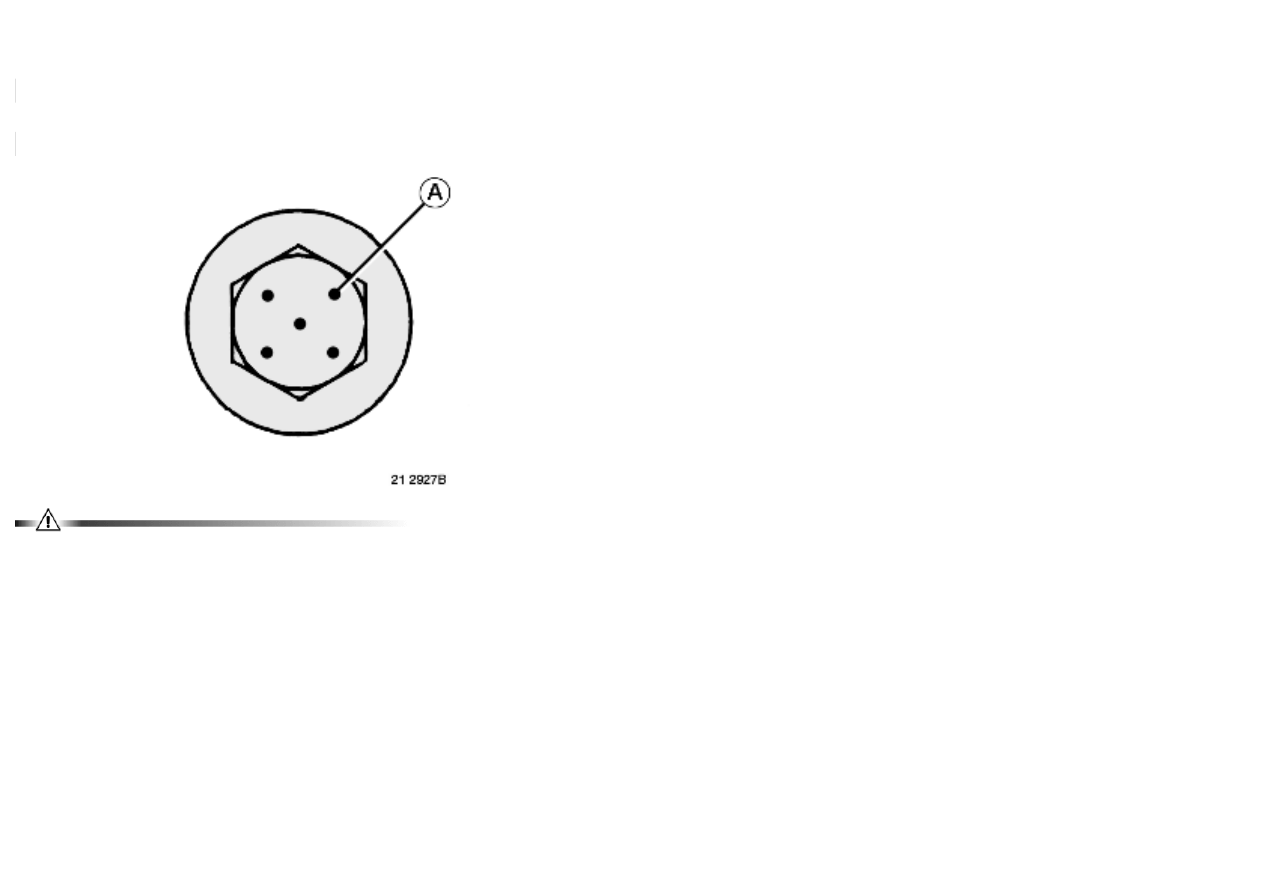

The bolts M8 can be re-used 5 times. If they are, do not apply any product to the screw-threads.Do not apply any product to new bolts, which

are already pre-coated.

1 / 1

Oil separator, tightening torques

Union(s)

25±5 Nm

1 / 2

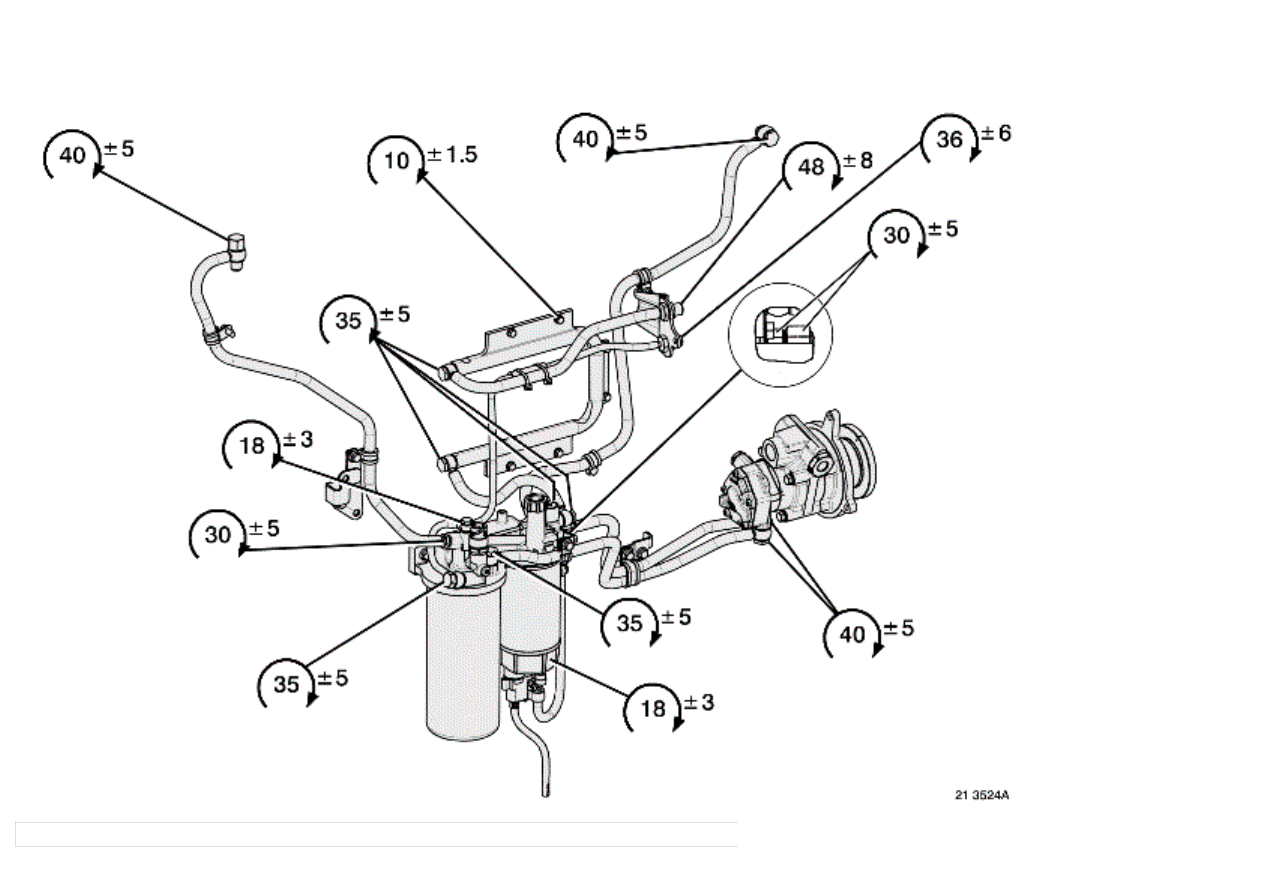

Low-pressure fuel circuit, tightening torques

Bolt dia.

 M8x1.25

24±4 Nm
