МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-7

Ремонт коробки передач

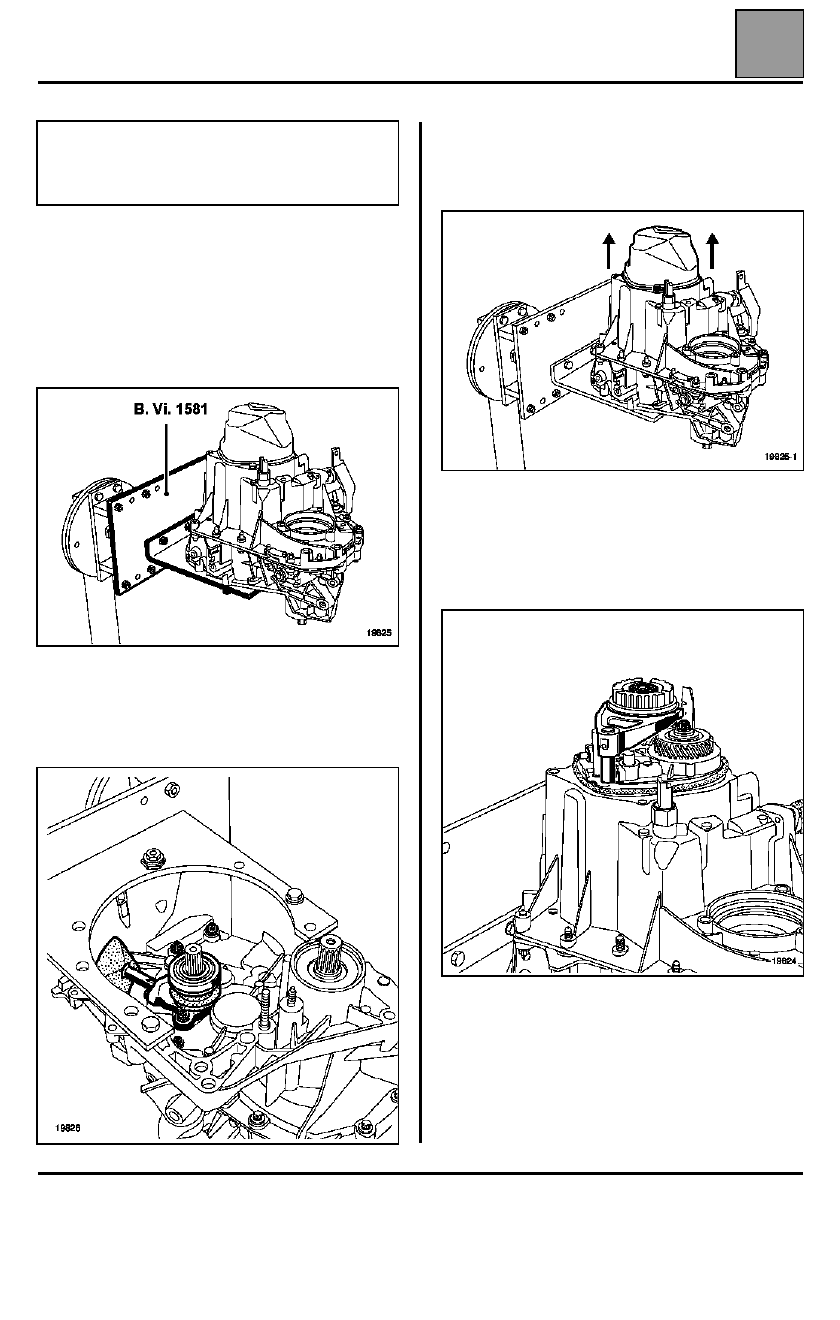

СНЯТИЕ

Установите пластину крепления B. Vi. 1581 на
стойку Desvil.

Установите коробку передач на пластину
крепления B. Vi. 1581.

Снимите:
– рабочий цилиндр привода выключения

сцепления,

– болты, расположенные внутри картера,

– задний кожух. Он должен сниматься вдоль

горизонтальной оси коробки, так как он включает
в себя капсулу (A) со смазкой, расположенную в
отверстии первичного вала.

Включите 1-ю передачу рычагом переключения, а
5-ю - сдвинув вилку 5-й передачи вдоль ее штока.

Выверните болт вторичного вала и отверните гайку
первичного вала.

Разборку и размещение деталей обязательно
выполняйте на поверхности с
противоударным покрытием (резина или
толстый слой пластика).

19825

19826

19825-1

19824

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

87B

87B-1

№ Vdiag: 44

187B

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

1. ПРИМЕНИМОСТЬ ДОКУМЕНТА

В настоящем документе даны указания по диагностике, применимые ко всем ЦЭКБС, имеющим следующие
характеристики:

2. ДОКУМЕНТАЦИЯ И ОБОРУДОВАНИЕ, НЕОБХОДИМЫЕ ДЛЯ ДИАГНОСТИКИ

Вид документации:
Методика диагностики (настоящий документ):

– Средства диагностической помощи (встроены в диагностический прибор), документация на

бумажном носителе (Руководство по ремонту или Технические ноты), справочно-информационная
система Dialogys.

Электросхемы:
– На компакт-дисках и бумажном носителе.

Диагностические приборы:

– CLIP

Необходимое оборудование и приборы

Автомобили: Scйnic II

Диагностируемая система: ЦЭКБС

Наименование ЭБУ: ЦЭКБС

№ ВЕРСИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
ДИАГНОСТИКИ, VDIAG: 44

Необходимые оборудование и приборы

Мультиметр.

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

87B

87B-2

№ Vdiag: 44

3. ДЛЯ СПРАВКИ

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ:

Для проведения диагностики ЭБУ автомобиля, необходимо в режиме диагностики включить "зажигание"
(принудительная подача "+" после замка зажигания).

Для этого:

– Установите карточку автомобиля в считывающее устройство (модификация автомобиля без ключа,

сценарий 1 (базовая комплектация без функции "свободные руки") и сценарий 2 (максимальная
комплектация с функцией "свободные руки").

– нажмите и удержите (более 5 секунд) кнопку запуска двигателя без наличия условий для пуска

двигателя,

– подключите диагностический прибор и выполните необходимые операции.

Для отключения "+" после замка зажигания действуйте следующим образом:

– отключите диагностический прибор,
– дважды нажмите (продолжительностью менее 3 секунд) на кнопку запуска двигателя,
– убедитесь в прекращении принудительной подачи "+" после замка зажигания по выключению

сигнальных ламп ЭБУ на щитке приборов.

Неисправности

Существуют присутствующие неисправности и запомненные неисправности (появлявшиеся при
определенных условиях, а затем исчезнувшие или же сохраняющиеся, но необнаружимые при текущих
условиях).

Состояние "присутствующая неисправность" или "запомненная неисправность" должно
рассматриваться при подключении диагностического прибора, после подачи "+" после замка зажигания (без
воздействия на элементы данной системы).

Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".

При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с подразделом "Указания".

Если неисправность подтверждается после выполнения операций, приведенных в подразделе "Указания",
неисправность признается присутствующей. Обработайте неисправность.

Если неисправность не подтверждается проверьте:

– электрические цепи, относящиеся к неисправному прибору или нарушенной функции,
– разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– сопротивление определенного неисправным элемента,
– состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.).

Контроль соответствия

Целью проведения контроля соответствия является проверка таких состояний и параметров, которые не
приводят к индикации неисправностей диагностическим прибором в том случае, если они находятся за
пределами допуска. Следовательно, этот этап позволяет:

– выполнить диагностику неисправностей, которые не распознаются как неисправности, однако могут

соотноситься с жалобой владельца,

– проверить работоспособность системы и убедиться, что неисправность после ремонта не появится

снова.

Таким образом, в данном разделе представлена диагностика состояний и параметров, а также условия ее
проведения.

Если состояние не соответствует норме или если параметр находится за пределами допуска, см.
соответствующую страницу диагностики.

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

87B

87B-3

№ Vdiag: 44

Ж алобы владельца – Алгоритм поиска неисправностей

Если при проверке с помощью диагностического прибора неисправностей не выявлено, но неисправность по
жал обе владельца сохраняется, то неисправность следует устранять, исходя из жалобы владельца

Общая схема выполнения диагностики приведена на следующей странице в

виде блок-схемы.
