БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

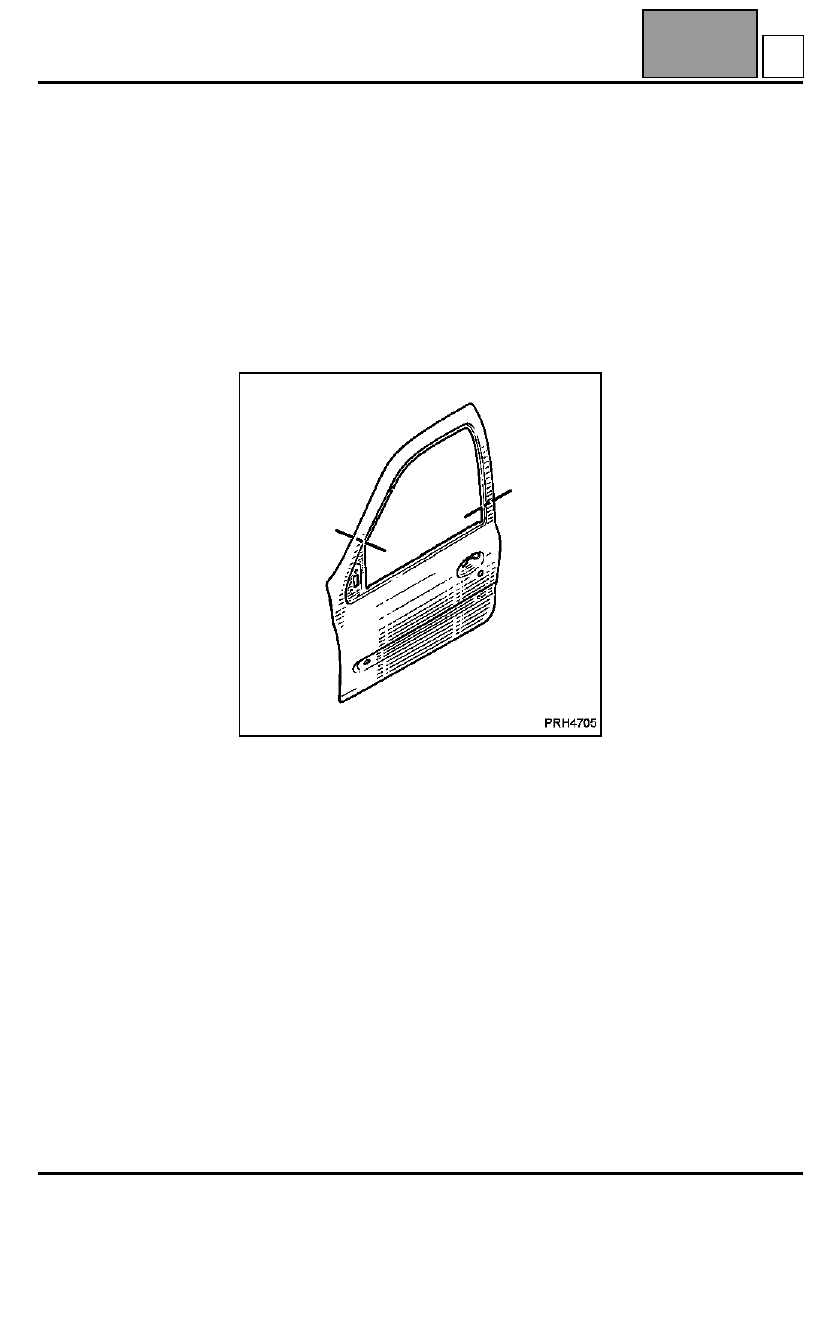

Панель передней двери

47A

47A-4

Панель передней двери

Замена этой детали является основной операцией
при боковом ударе.

Данная деталь подлежит частичной замене

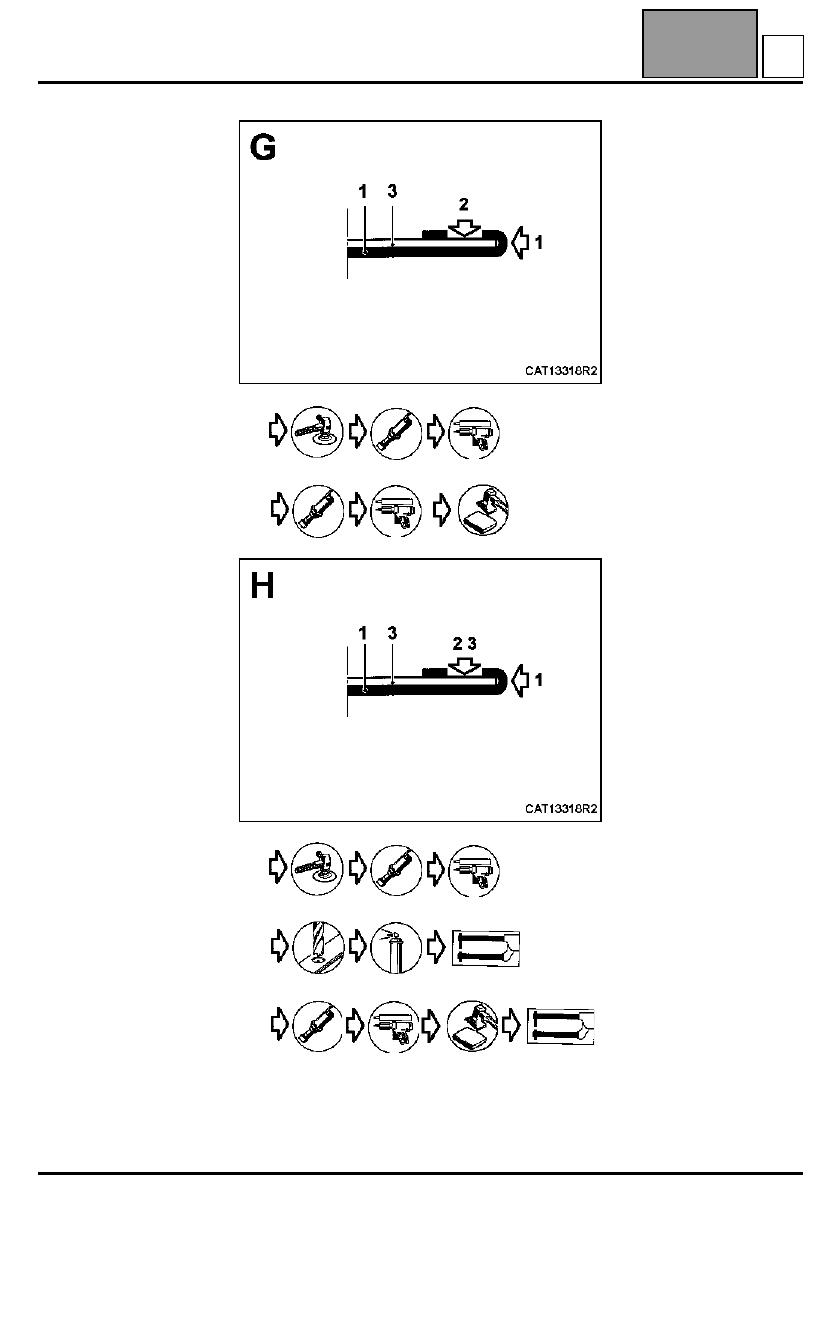

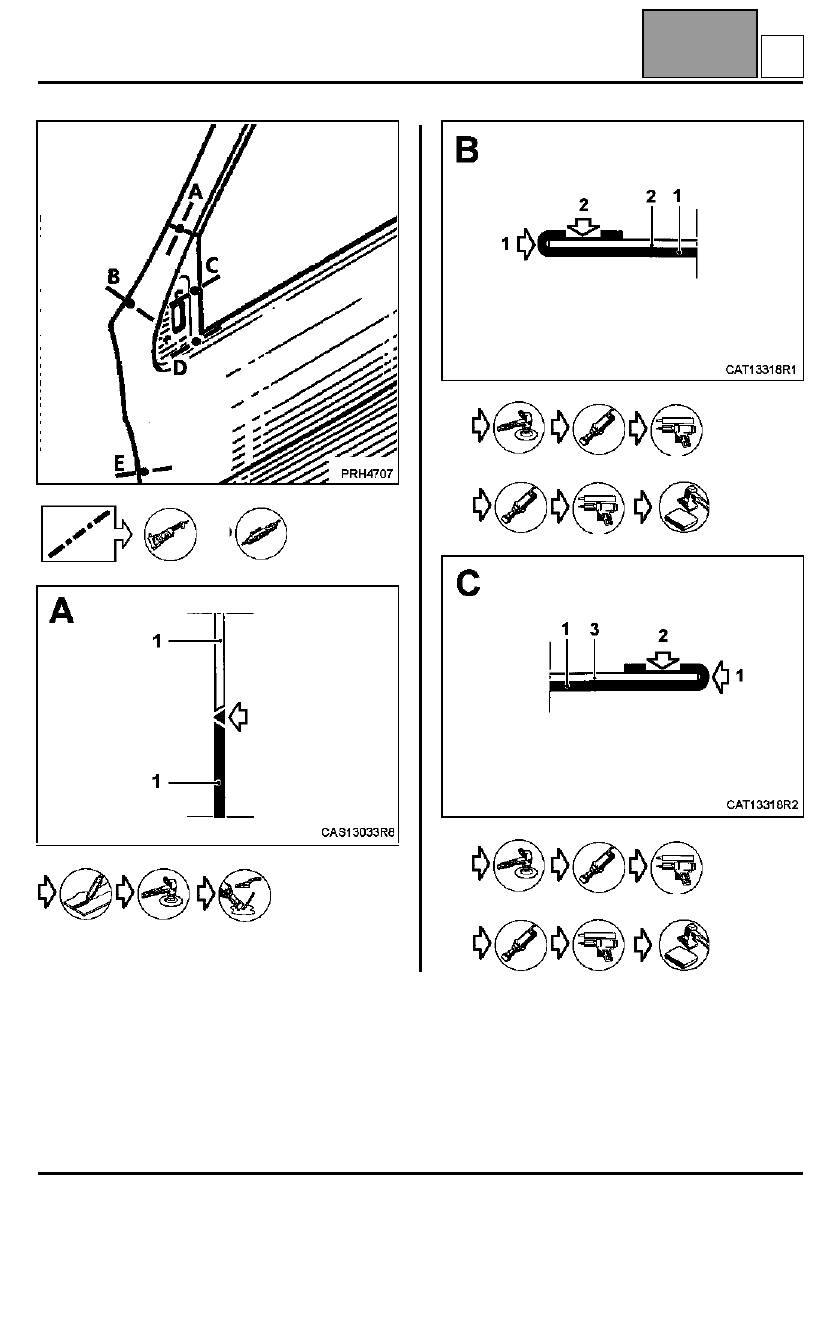

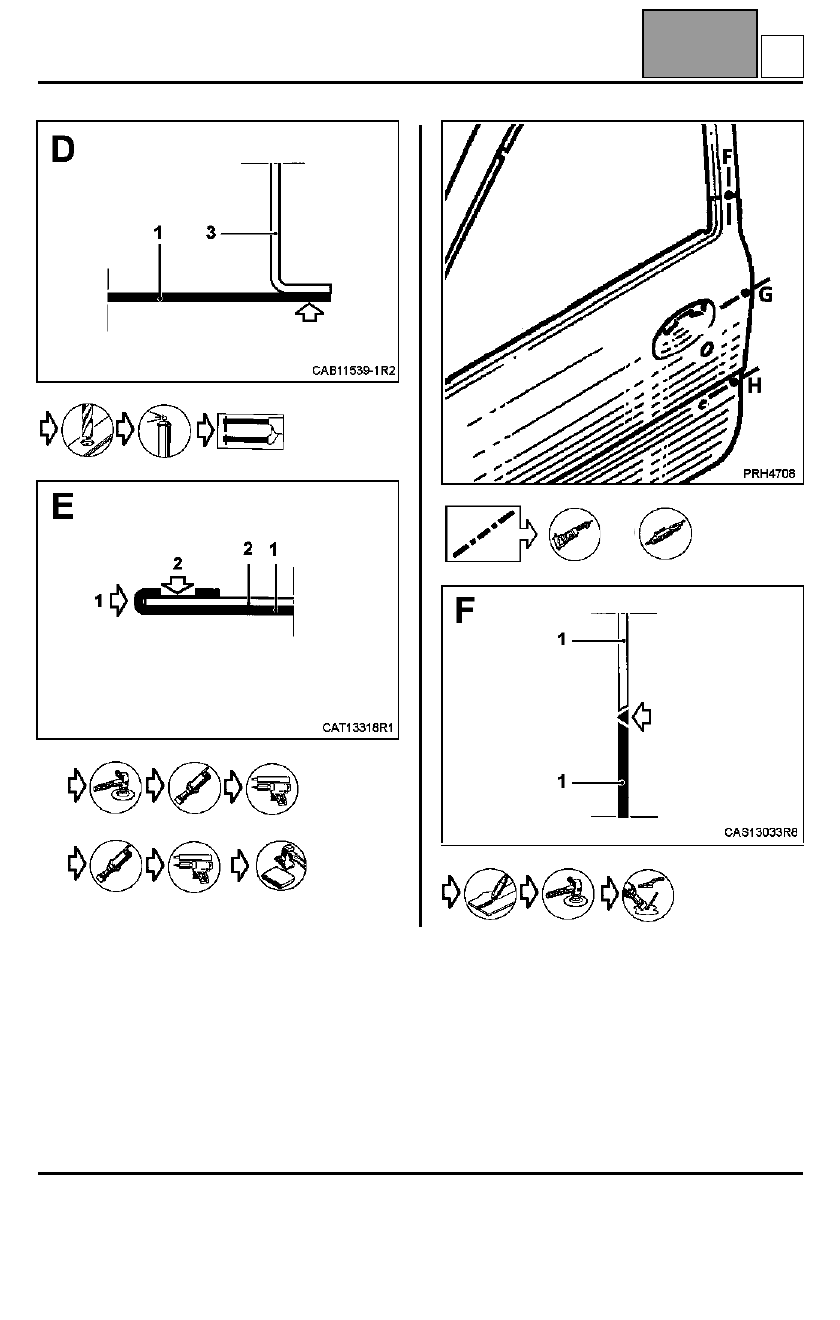

(см. разрез и описание методики ниже).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– верхним усилителем декоративной планки двери,
– звукоизолирующими прокладками,
– вертикальным элементом жесткости

(модификация B).

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель двери

2

Короб двери

3

Рамка двери

0,7
0,7
0,8

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47A

47A-5

 или

1

2

1

2

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47A

47A-6

1

2

 или

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47A

47A-7

1

2

1

2

3

B
