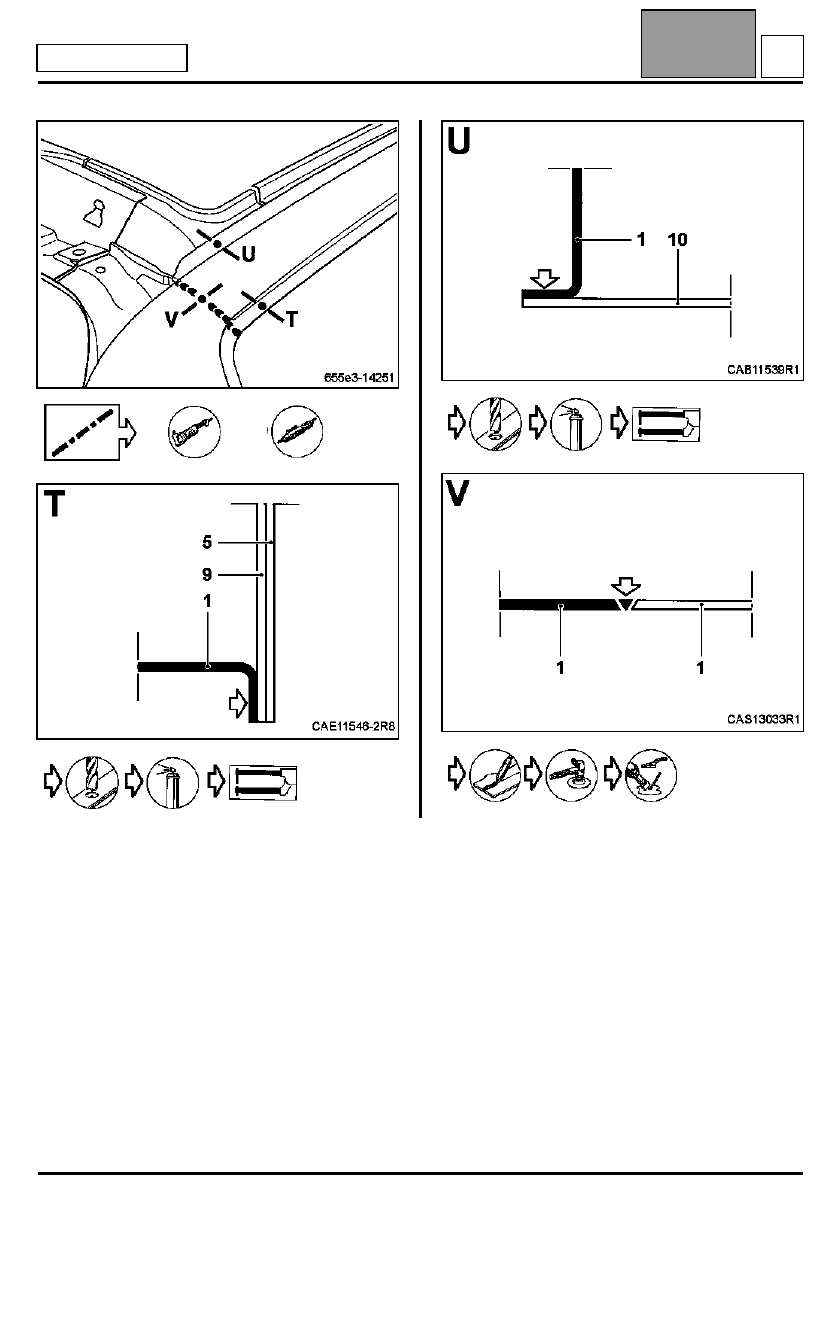

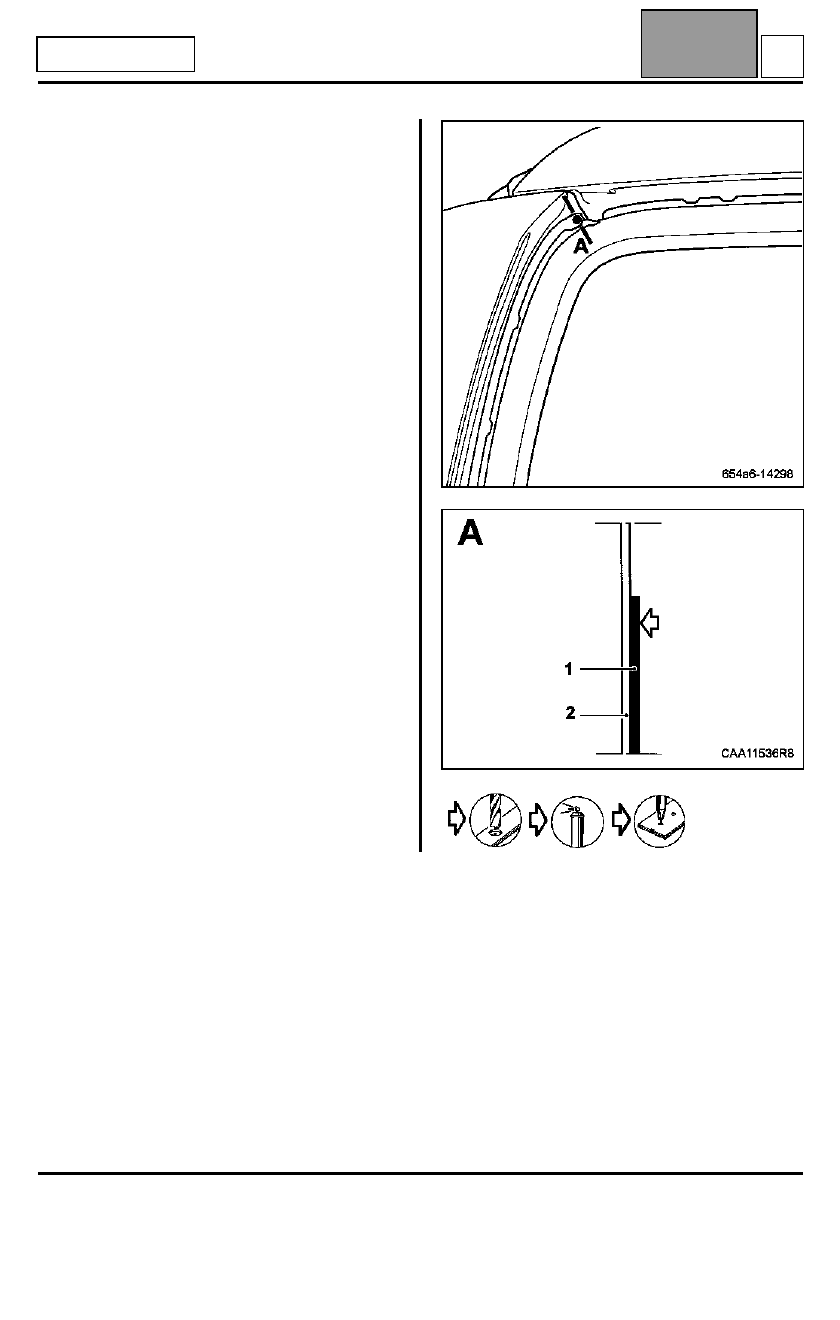

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

              Верхняя секция боковины кузова

43А

43A-51

МОДИФИКАЦИЯ C



  или







H

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-1

МОДИФИКАЦИИ B/C

144А

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

Замена этой детали является основной операцией
при заднем боковом ударе.

Особенности автомобилей модели Clio II
фазы 2:
Данная деталь для автомобилей модели Clio II
фазы 2 несколько отличается от детали для
модели Clio II фазы 1, однако методика замены в
обоих случаях одинакова.

Деталь заменяется частично.

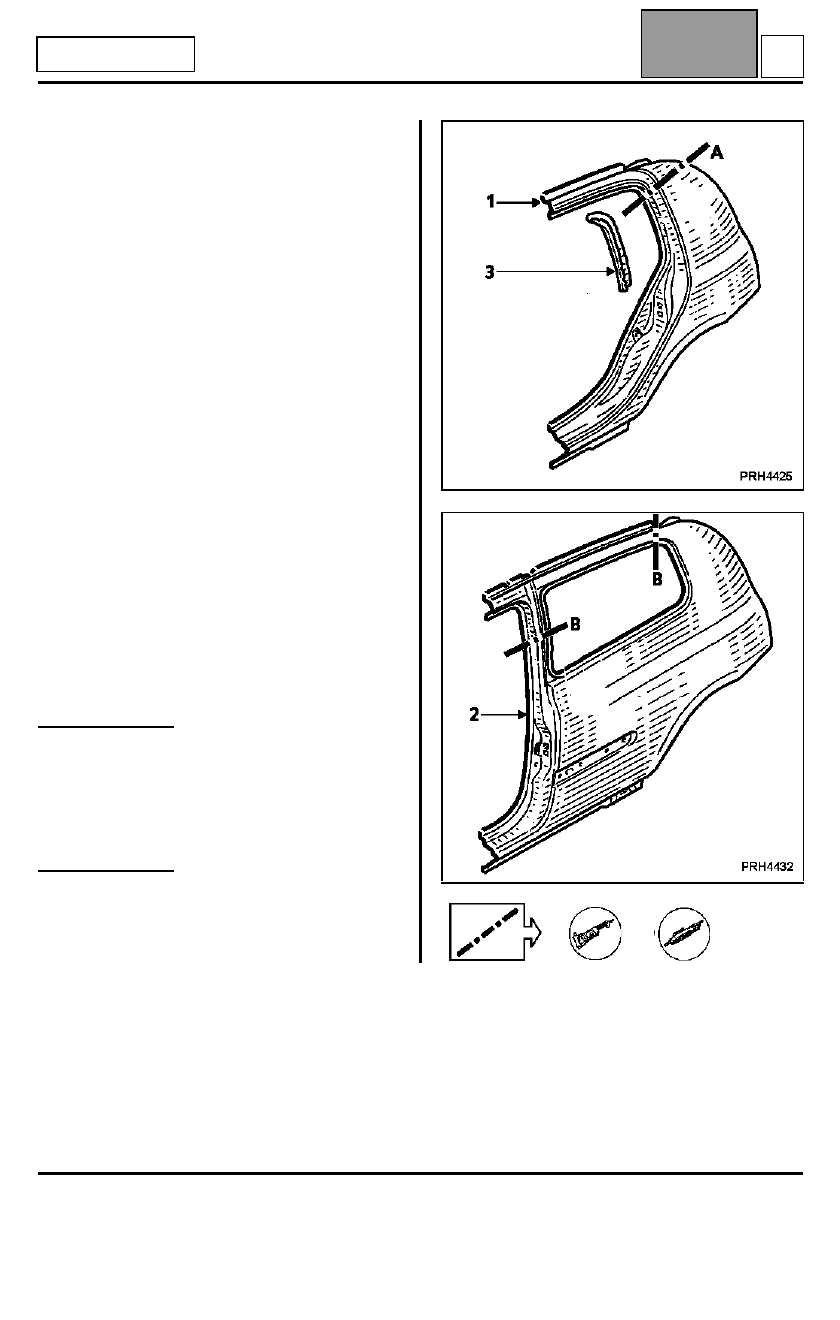

Для модификации B: по разрезу A, см. рисунок
ниже (необходимо отдельно заказать кронштейн
внутренней накладки).

Для модификации C: по разрезу B.

ПРИМЕЧАНИЕ: замена этой детали является
дополнительной операцией при замене крыши.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

МОДИФИКАЦИЯ B (1)

– усилителем бампера,
– усилителем фиксатора замка двери,
– пластиной усилителя фиксатора замка,
– кронштейном внутренней накладки (деталь 3)

(для модификации B заказывается отдельно).

МОДИФИКАЦИЯ C (2)

– элементом жесткости,
– регулировочной прокладкой,
– усилителем бампера.





 или

A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-2

МОДИФИКАЦИИ B/C

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):







1
2

3
4
5
6
7
8
9

10
11
12

Панель заднего крыла
Кронштейн внутренней накладки
оконного проема боковины
Верхний задний усилитель боковины
Нижний задний усилитель боковины
Внутренняя панель боковины кузова
Усилителем фиксатора замка двери
Усилитель панели порога
Накладка панели порога
Верхний усилитель центральной
стойки крепления ремня безопасности
Усилитель средней стойки
Задний верхний боковой желоб
Задний нижний боковой желоб

0,8

0,7
1,2
1,2
0,7
1,2
1
1

1,2
1
1
0,7

A

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Подкладка корпусов форсунок

12А

12A-9

Подкладка корпусов форсунок

УСТАНОВКА

Замените уплотнительную прокладку.

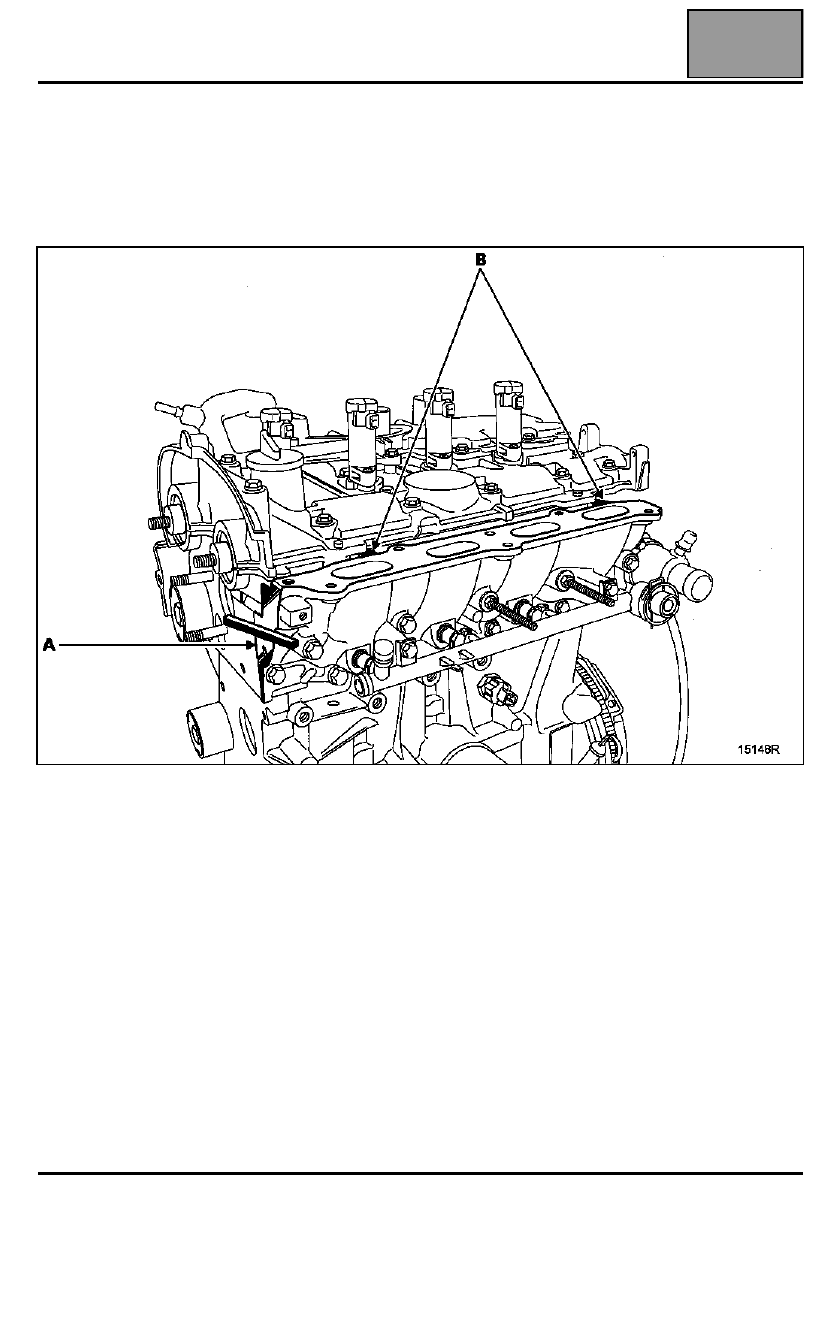

Проверьте выравнивание (в точке А) между нижней частью впускного коллектора и головкой блока
цилиндров, убедившись, что коллектор упирается (в точках В) в крышку головки блока цилиндров.

Установка производится в порядке, обратном снятию.

Соблюдайте момент затяжки болтов и гаек крепления подкладки корпусов форсунок.

Замените ремень привода вспомогательного оборудования. См. главу 11A "Ремень привода
вспомогательного оборудования".
