ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя часть боковины кузова

43А

Передняя часть боковины кузова

Замена этой детали является основной операцией
при боковом ударе.

При замене данной детали необходимо
дополнительно заказать новый усилитель в сборе
со средней стойкой.

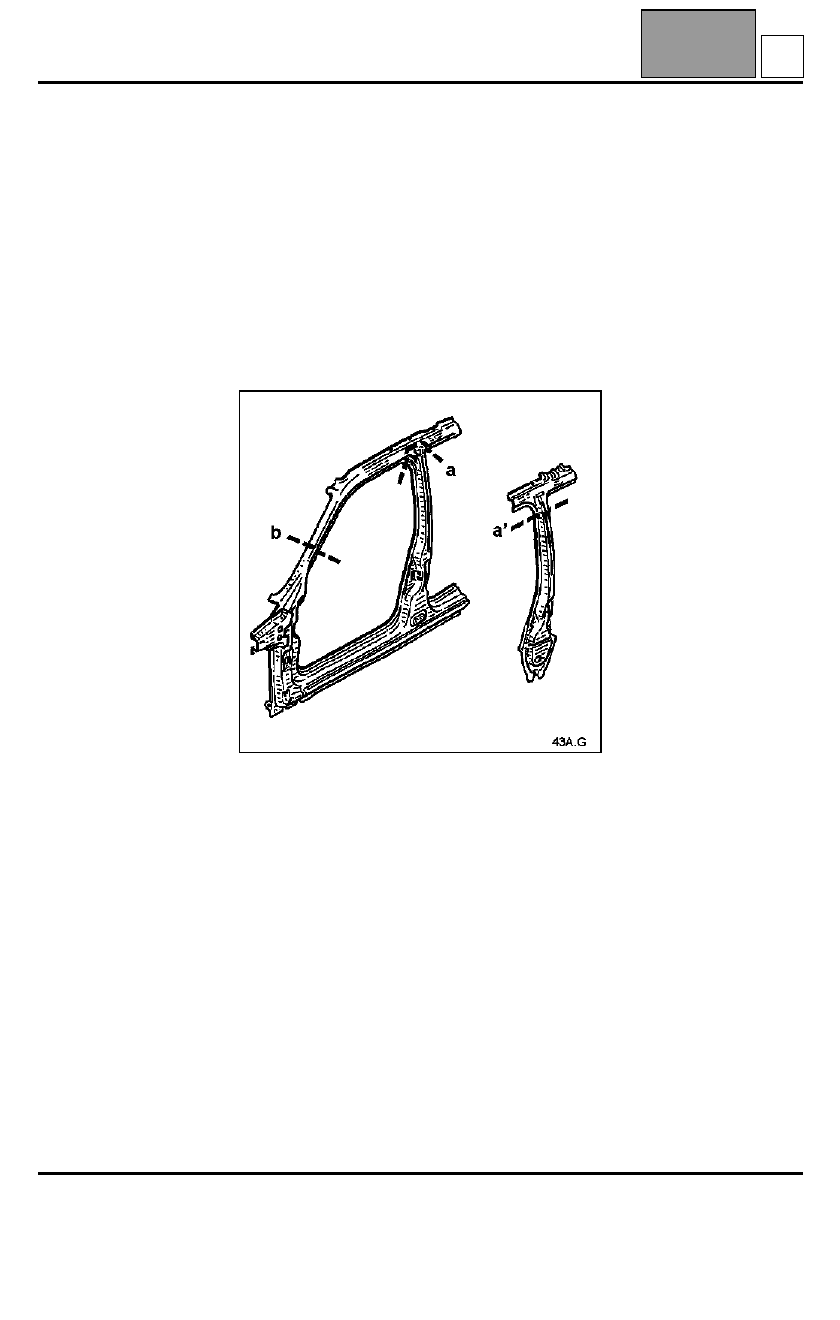

Замена этой детали может производиться двумя
способами:
– полностью,
– с разрезом по линиям a и b.

Сведения по частичной замене усилителя средней
стойки изложены в главе 43A. E.

43A-41

G

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

              Верхняя секция боковины кузова

43А

43A-42

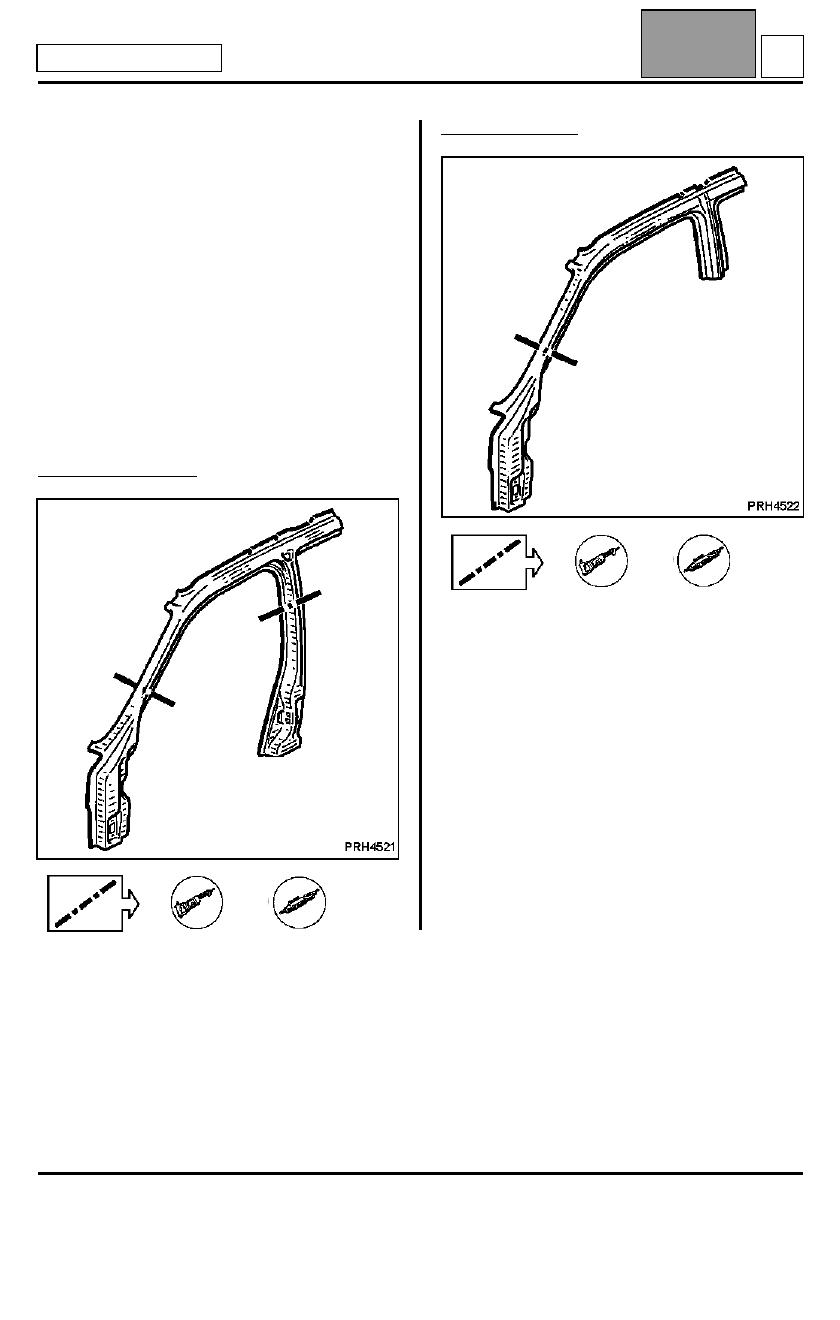

МОДИФИКАЦИИ B - C - L

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

              Верхняя секция боковины кузова

Замена этой детали является дополнительной
операцией при замене крыши.

Данная операция производится частично
(см. разрез в приведенном ниже описании
методики для модификаций B и C).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

МОДИФИКАЦИИ B - L



  или

МОДИФИКАЦИЯ C



  или

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Верхняя секция боковины кузова

2

Внутренняя панель стойки рамы
ветрового стекла

3

Верхний усилитель стойки проема окна

4

Усилитель средней стойки

5

Внутренняя панель боковины кузова

6

Верхний продольный профиль боковины
кузова (модификация C)

7

Средняя стойка

8

Верхний усилитель крепления ремня
безопасности средней стойки

9

Верхний задний усилитель боковины

10 Нижний задний усилитель боковины

1,2

1,2
1
1
0,7

1
1,2

1,2
1,2
1,2

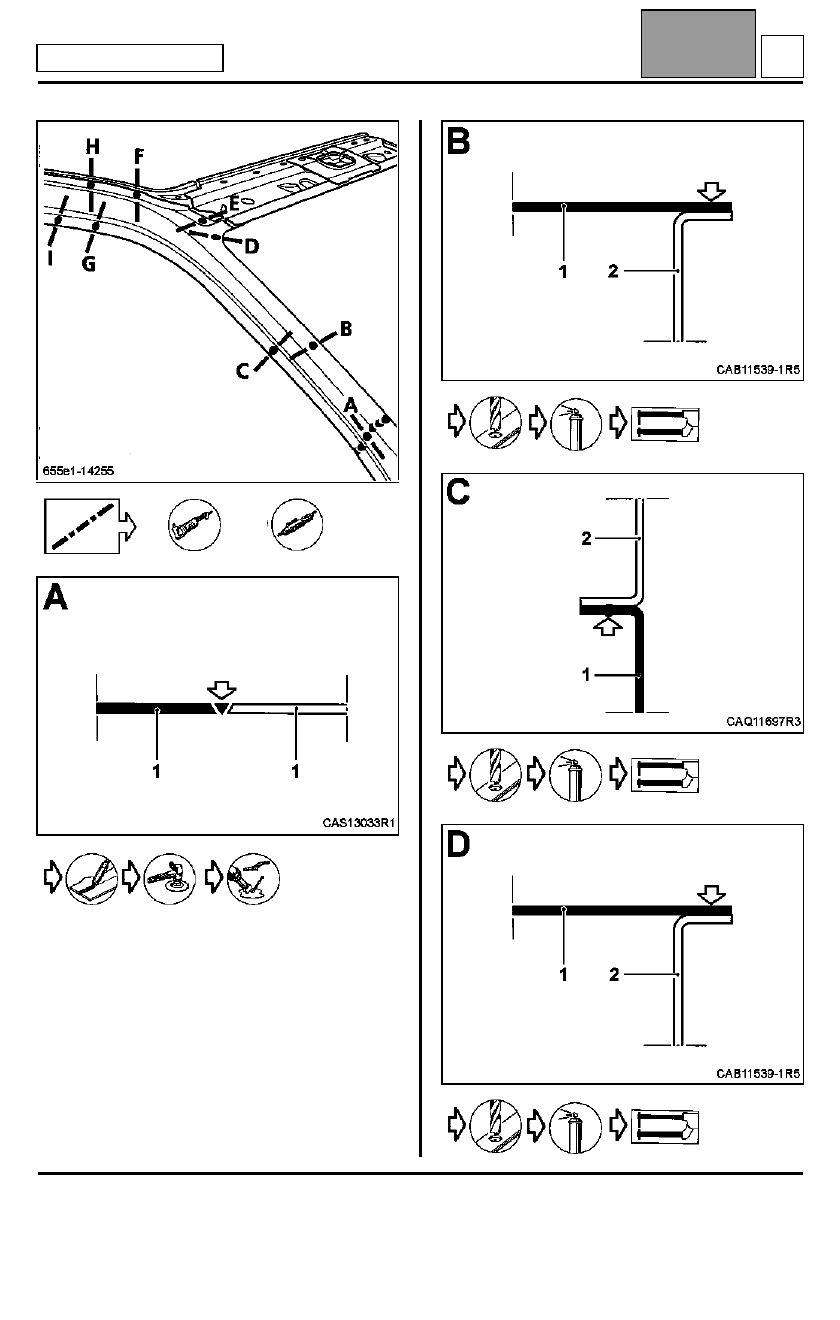

H

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

              Верхняя секция боковины кузова

43А

43A-43

МОДИФИКАЦИИ B - C - L



  или









H

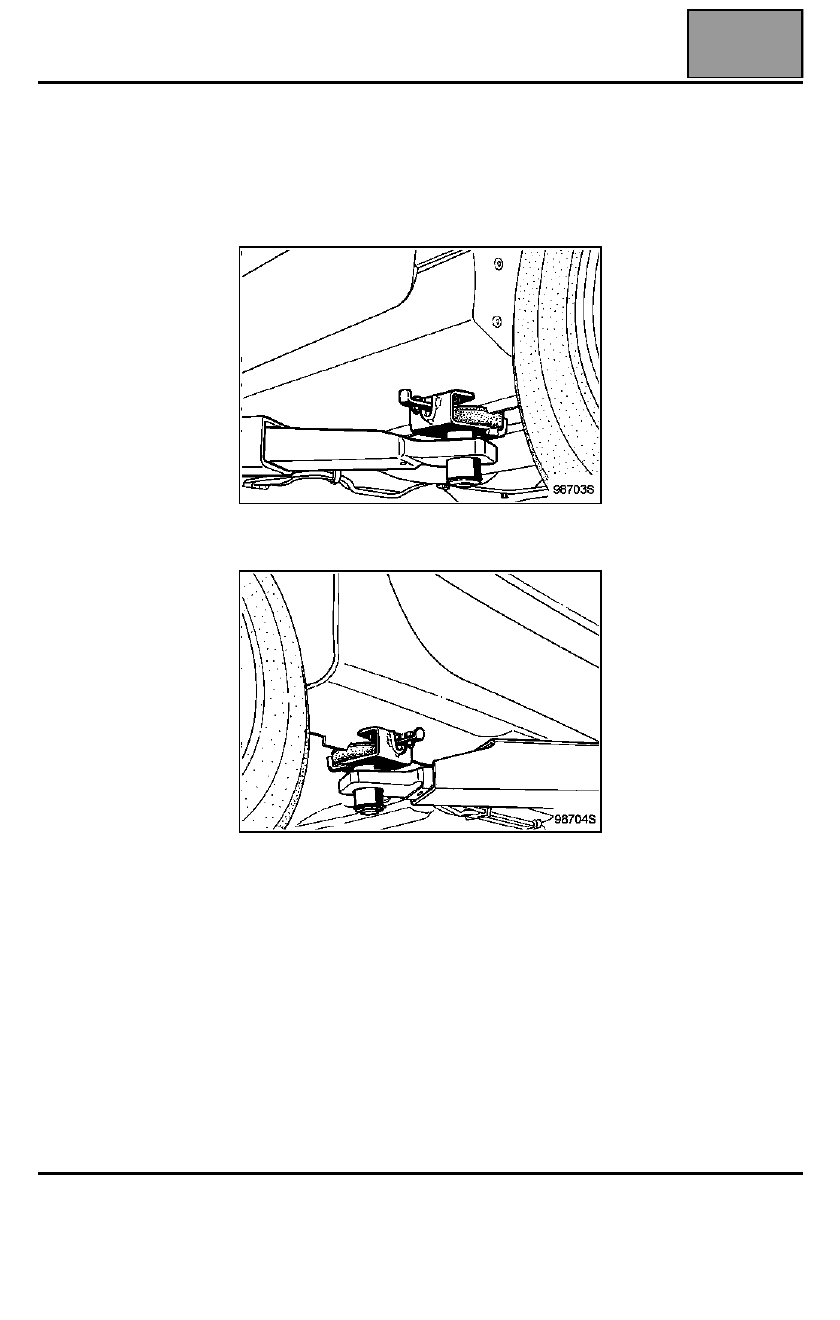

ПОДЪЕМ АВТОМОБИЛЯ

Подъемник с подхватом под кузов

02А

02A-3

УСТАНОВКА РЫЧАГОВ ПОДЪЕМНИКА

Заведите рычаг подъемника под ребро под
порогом кузова.

ПЕРЕДНЯЯ ЧАСТЬ АВТОМОБИЛЯ

ЗАДНЯЯ ЧАСТЬ АВТОМОБИЛЯ
