НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

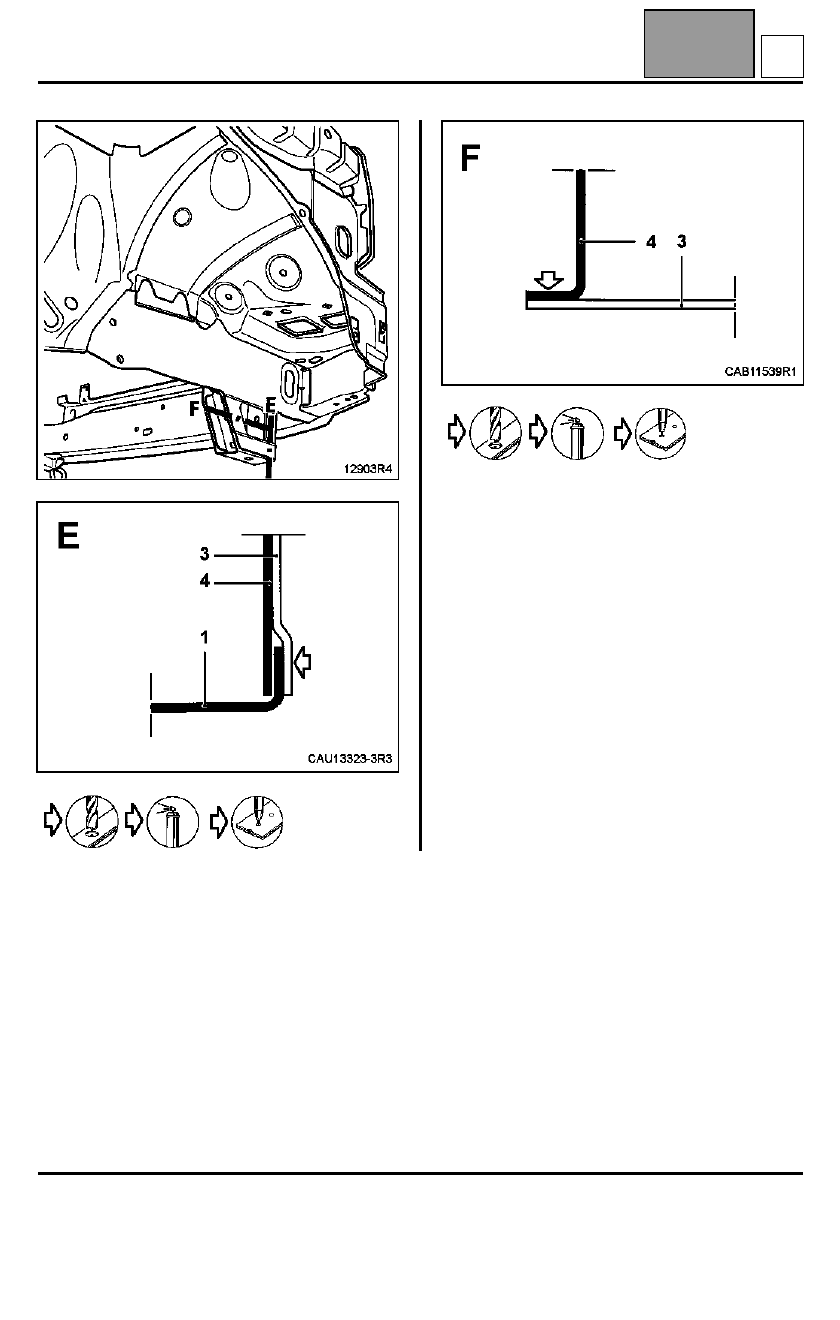

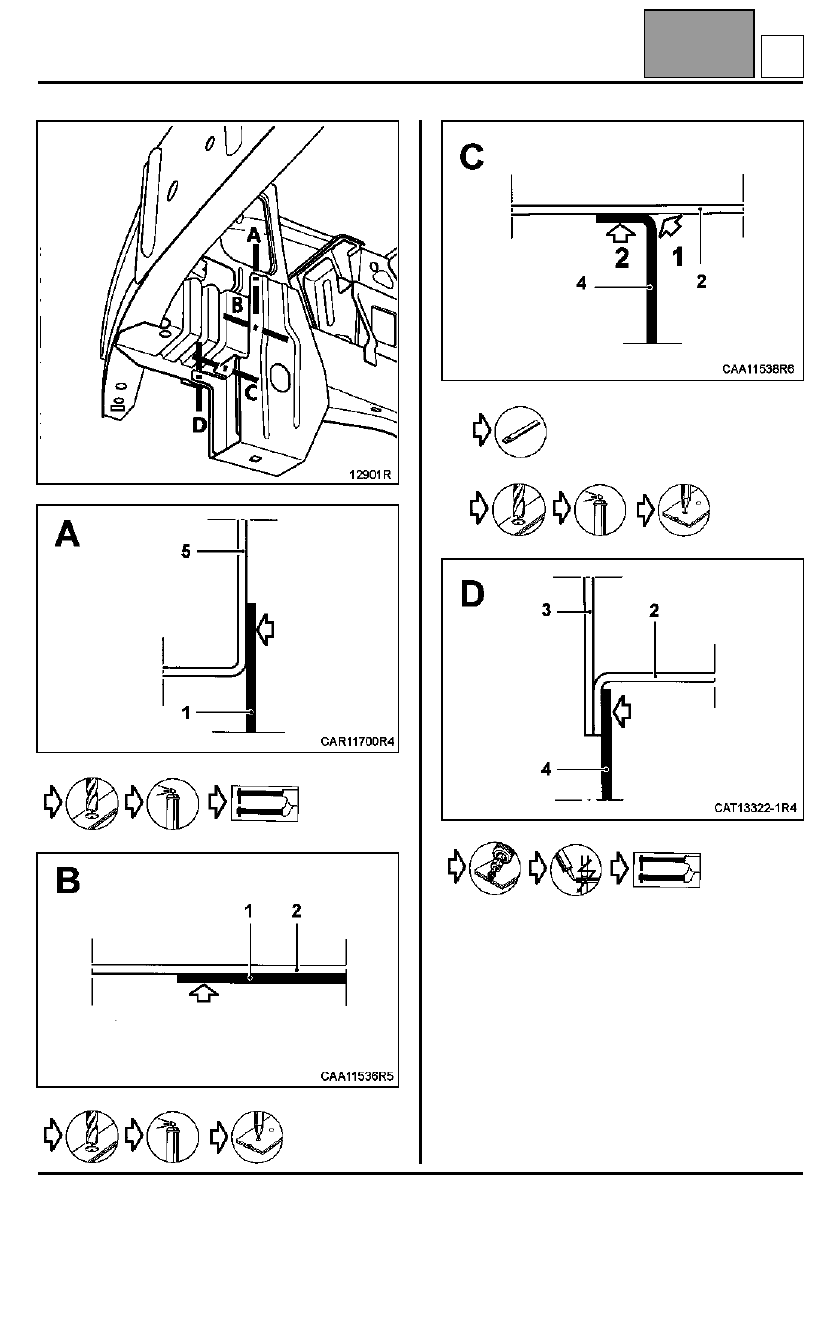

Передний кронштейн крепления подрамника

41A

A

41A-17













1



2













E

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передний кронштейн крепления подрамника

41A

A

41A-18













E

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя колесная арка в сборе

41A

A

41A-19

Передняя колесная арка в сборе

Данная операция является дополнительной
операцией при замене:
– нижней крайней передней поперечины,
– панели крепления блок-фары.

Данная операция требует замены переднего
брызговика (внутренней панели стойки) и
верхних усилителей переднего брызговика,
которые заказываются отдельно.

Особенность автомобилей фазы 2

Деталь автомобилей фазы 2 несколько отличается
от детали для автомобиля Clio II фаза 1, но
методика замены одинакова.

Ниже приводятся особенности выполнения
соединений собственно заменяемой детали, а
указания по деталям, заказываемым отдельно, не
приводятся. Указания по соединениям этих
деталей даны в соответствующем подразделе.

Необходимо использовать стенд для ремонта
кузова.

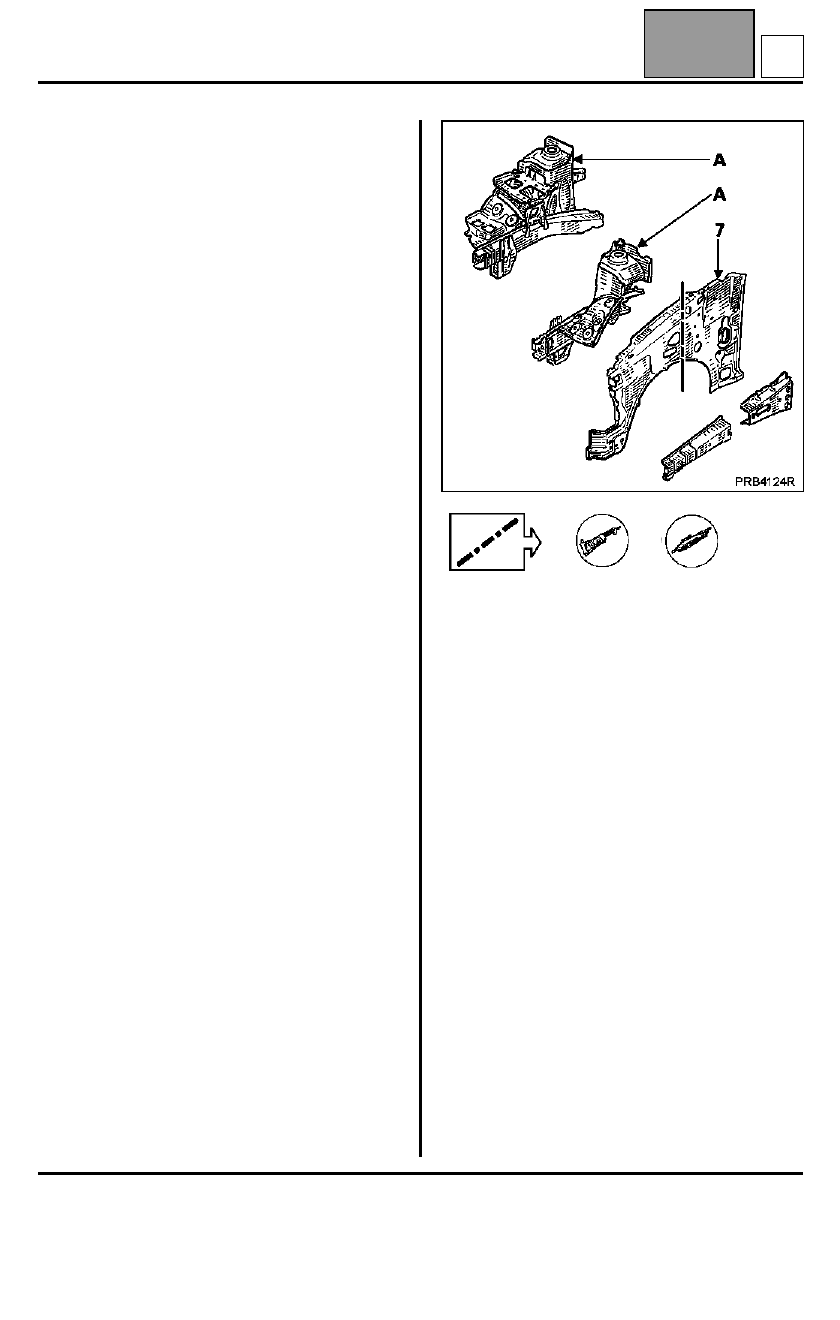

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

A Задней частью переднего лонжерона

– надставкой кронштейна крепления двигателя

(правая сторона),

– усилителем кронштейна подвески двигателя

(правая сторона),

– пластиной кронштейна подвески двигателя

(правая сторона),

– передним кронштейном крепления

подрамника,

– накладкой переднего лонжерона,
– колесной аркой,
– чашкой верхнего крепления стойки подвески,
– надставкой чашки верхнего крепления стойки

подвески,

– кронштейном крепления гидроблока АБС

(правая сторона),

– кронштейном крепления ЭБУ системы впрыска

топлива и датчика удара (левая сторона),

– боковой стенкой ниши воздухозабора.

Передний брызговик (внутренняя панель
стойки)

Усилитель переднего брызговика

ПРИМЕЧАНИЕ: Чтобы избежать снятия обивки
щитка передка, необходимо снять боковую часть
стенки ниши воздухозаборника новой колесной
арки в сборе, если арка автомобиля не
повреждена.





 или

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Центральная стенка ниши
воздухозабора

2

Кронштейн крепления ЭБУ системы
впрыска топлива и датчика ударов
(левая сторона)

3

Передняя часть переднего лонжерона

4

Задняя часть переднего лонжерона

5

Надставка чашки верхнего крепления
стойки подвески

6

Чашка верхнего крепления стойки
подвески

7

Передний брызговик (внутренняя
панель стойки)

8

Усилители переднего брызговика

9

Центральная стенка ниши
воздухозабора

10 Боковая стенка ниши воздухозабора
11 Щиток передка

1

2
1,5
1,8

1

2

1,5
1

1
1
0,7

F

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-18

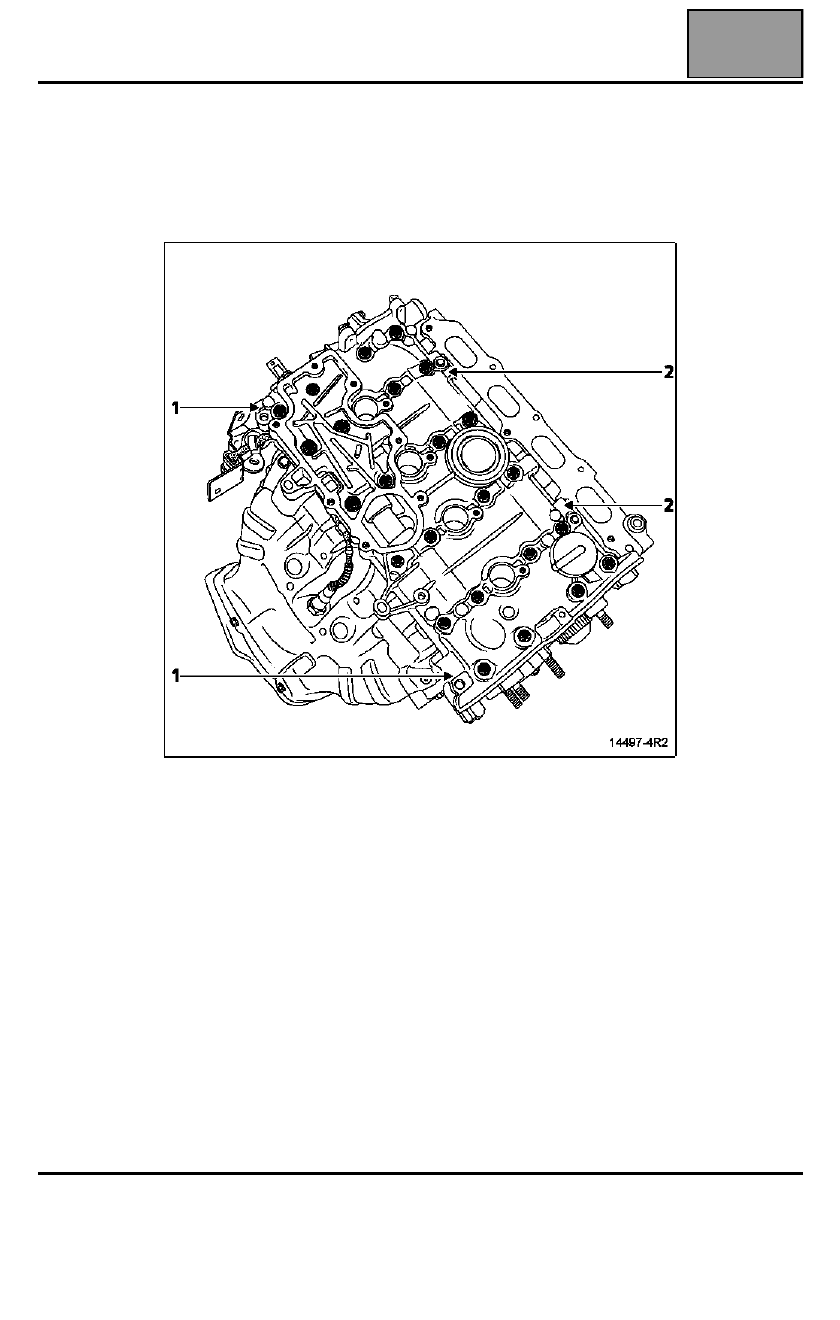

Отверните болты крепления крышки головки блока цилиндров, затем
отделите головку блока в вертикальном направлении, ударяя по
"проушинам" в точках (1) бронзовой выколоткой и используя отвертку
в качестве рычага в точках (2) (оберните отвертку, чтобы не повредить
алюминиевые поверхности).
