ОБЩИЕ СВЕДЕНИЯ

Подъемное оборудование

40A

40A-6

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Необходимо следовать следующим указаниям для
перечисленных ниже случаев:

1 - СНЯТИЕ УЗЛОВ ИЛИ АГРЕГАТОВ

Ни в коем случае не используйте двухстоечный
подъемник, если можно установить автомобиль
на четырехстоечный подъемник.

Если это невозможно, заведите опоры рычагов
подъемника под ребра под порогами кузова в зоне
мест для установки штатного домкрата.

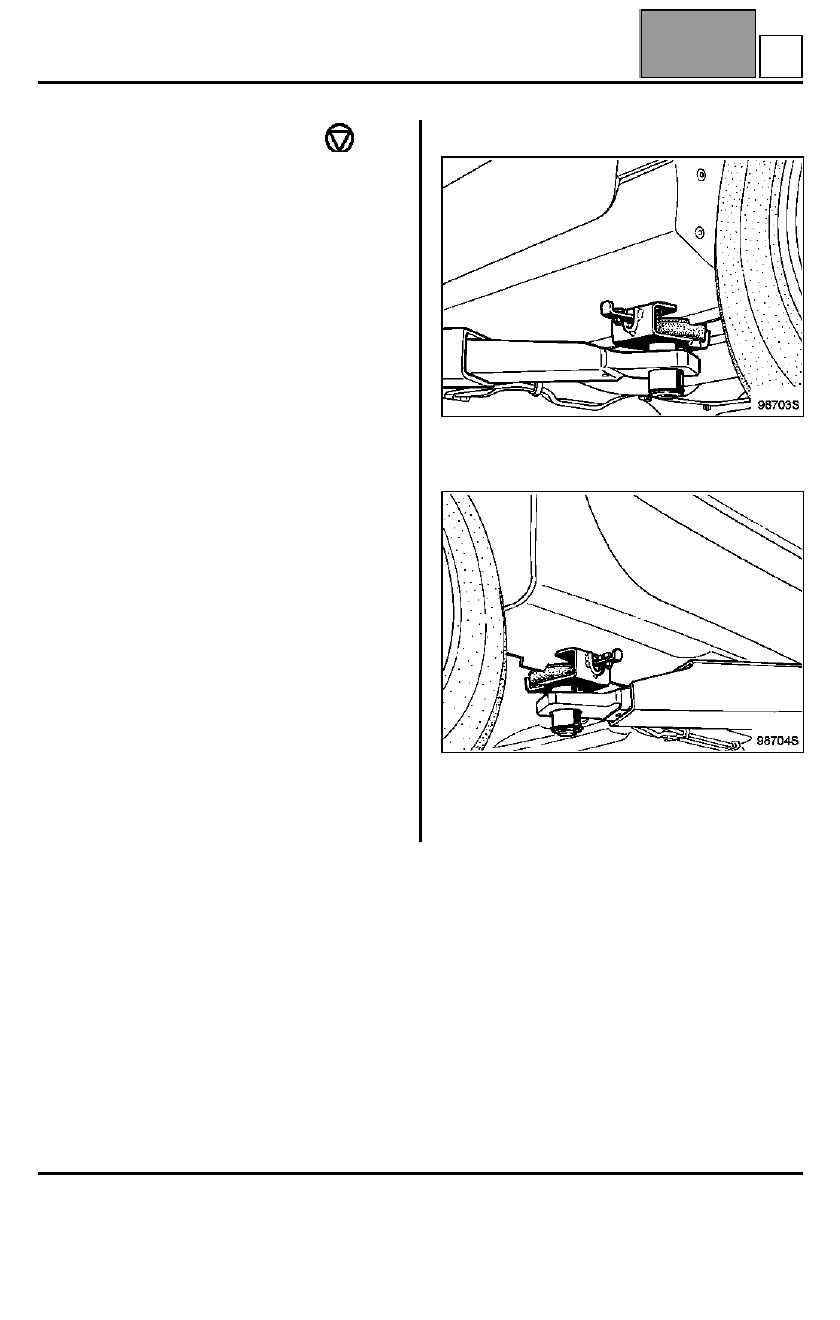

2  -  ПРИ СНЯТИИ И УСТАНОВКЕ СИЛОВОГО

АГРЕГАТА

В данном случае обязательно закрепите кузов к
рычагам 2-стоечного подъемника с помощью
специальных башмаков указанных ниже типов

СПЕРЕДИ

СЗАДИ

Подпятники рычагов подъемника должны
устанавливаться обязательно под точками упора
для возимого домкрата. Они должны плотно
входить в вырезы в ребрах порога.

D

ОБЩИЕ СВЕДЕНИЯ

Буксировка

40A

40A-7

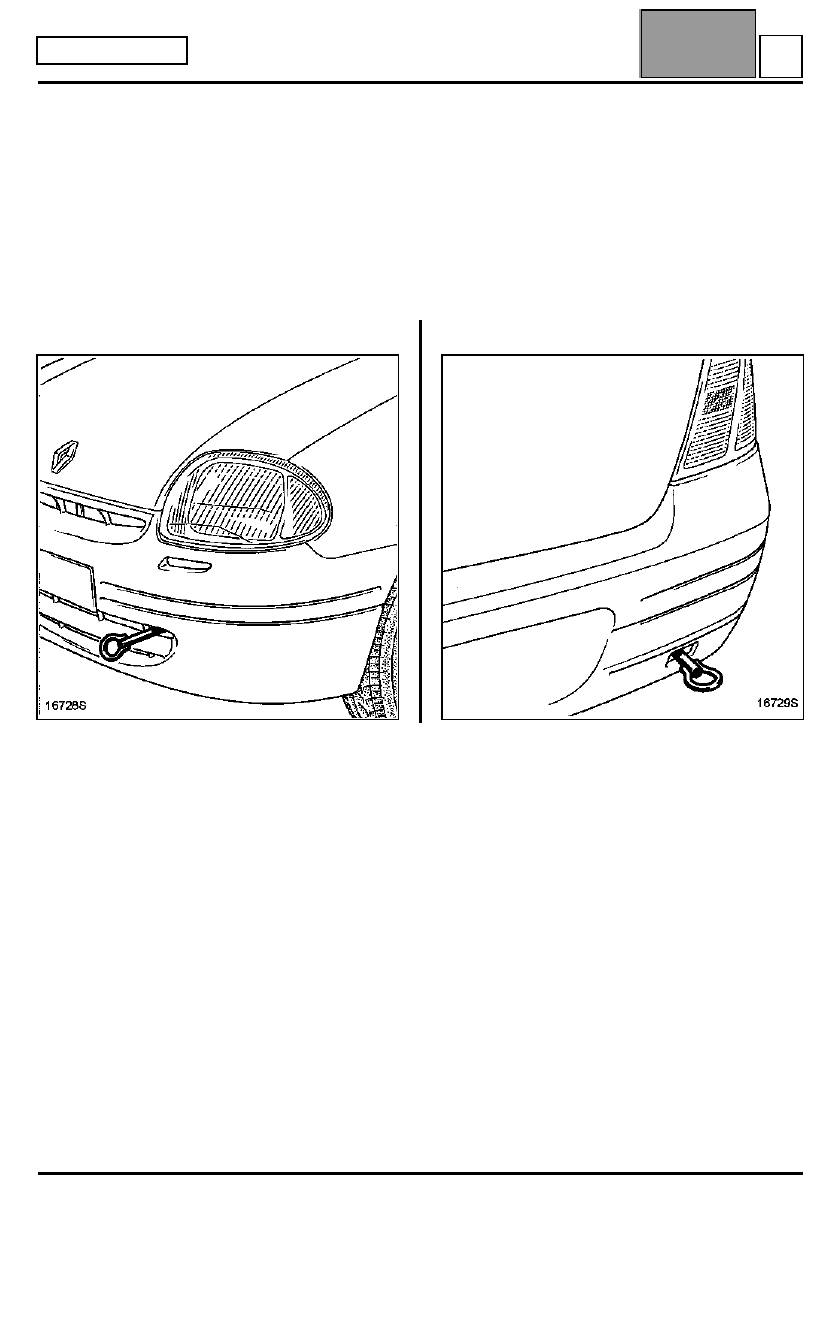

МОДИФИКАЦИИ B, C

Буксировка

ПРИ БУКСИРОВКЕ РУКОВОДСТВУЙТЕСЬ ПРАВИЛАМИ, ДЕЙСТВУЮЩИМИ В КАЖДОЙ КОНКРЕТНОЙ
СТРАНЕ.

НИ В КОЕМ СЛУЧАЕ НЕ ИСПОЛЬЗУЙТЕ ВАЛЫ ПРИВОДА КОЛЕС ДЛЯ КРЕПЛЕНИЯ КРЮКА
БУКСИРНОГО ТРОСА.

Буксирные проушины могут быть использованы только для буксировки автомобиля по дороге. Ни в коем
случае не зацепляйте трос за проушины для извлечения автомобиля из кювета или в других подобных
случаях для подъема автомобиля непосредственно или с помощью каких-либо приспособлений.

ПЕРЕДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

ЗАДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

E

ОБЩИЕ СВЕДЕНИЯ

Буксировка

40A

40A-8

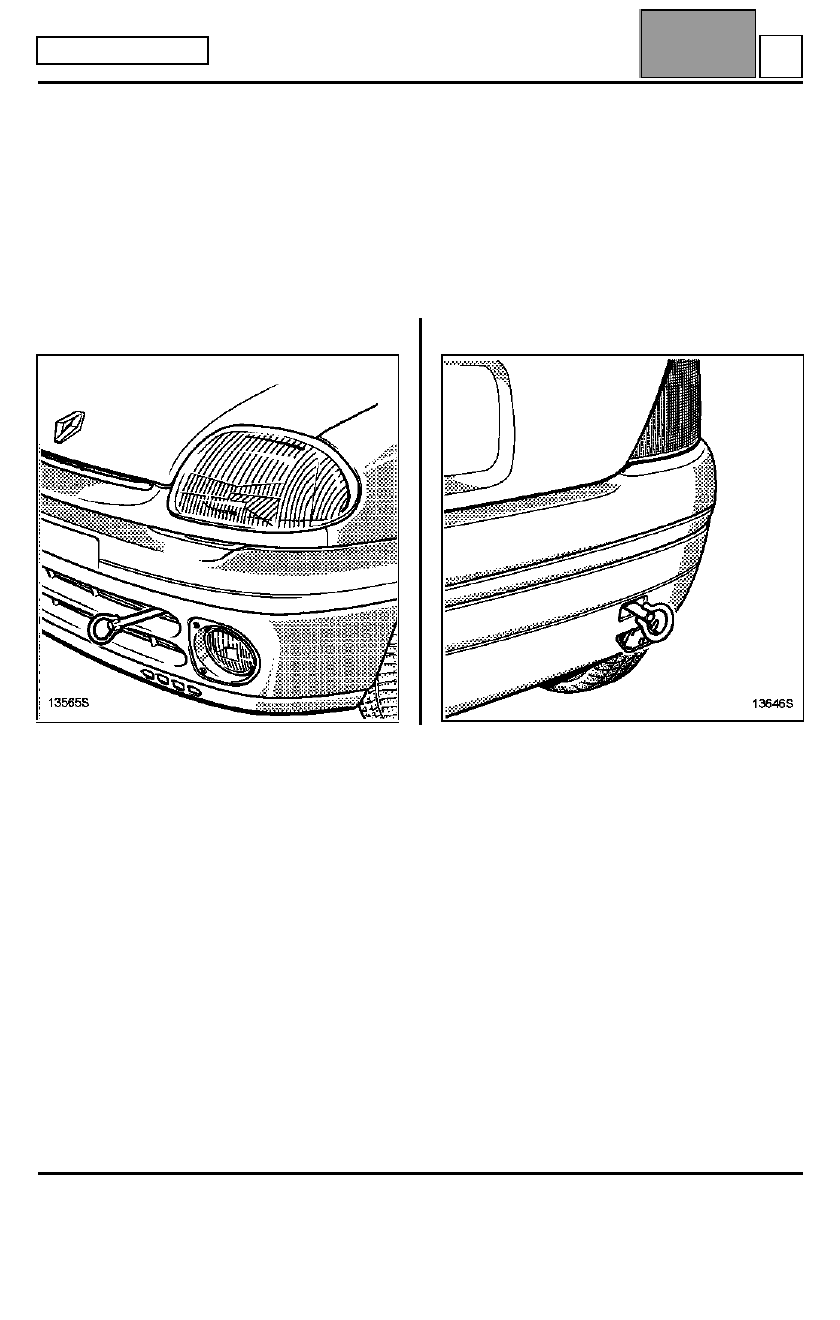

МОДИФИКАЦИЯ L

ПРИ БУКСИРОВКЕ РУКОВОДСТВУЙТЕСЬ ПРАВИЛАМИ, ДЕЙСТВУЮЩИМИ В КАЖДОЙ КОНКРЕТНОЙ
СТРАНЕ.

НИ В КОЕМ СЛУЧАЕ НЕ ИСПОЛЬЗУЙТЕ ВАЛЫ ПРИВОДА КОЛЕС ДЛЯ КРЕПЛЕНИЯ КРЮКА
БУКСИРНОГО ТРЮКА.

Буксирные проушины могут быть использованы только для буксировки автомобиля по дороге. Ни в коем
случае не зацепляйте трос за проушины для извлечения автомобиля из кювета или в других подобных
случаях для подъема автомобиля непосредственно или с помощью каких-либо приспособлений.

ПЕРЕДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

ЗАДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

E

ОБЩИЕ СВЕДЕНИЯ

Условное обозначение методов ремонта

40A

40A-9

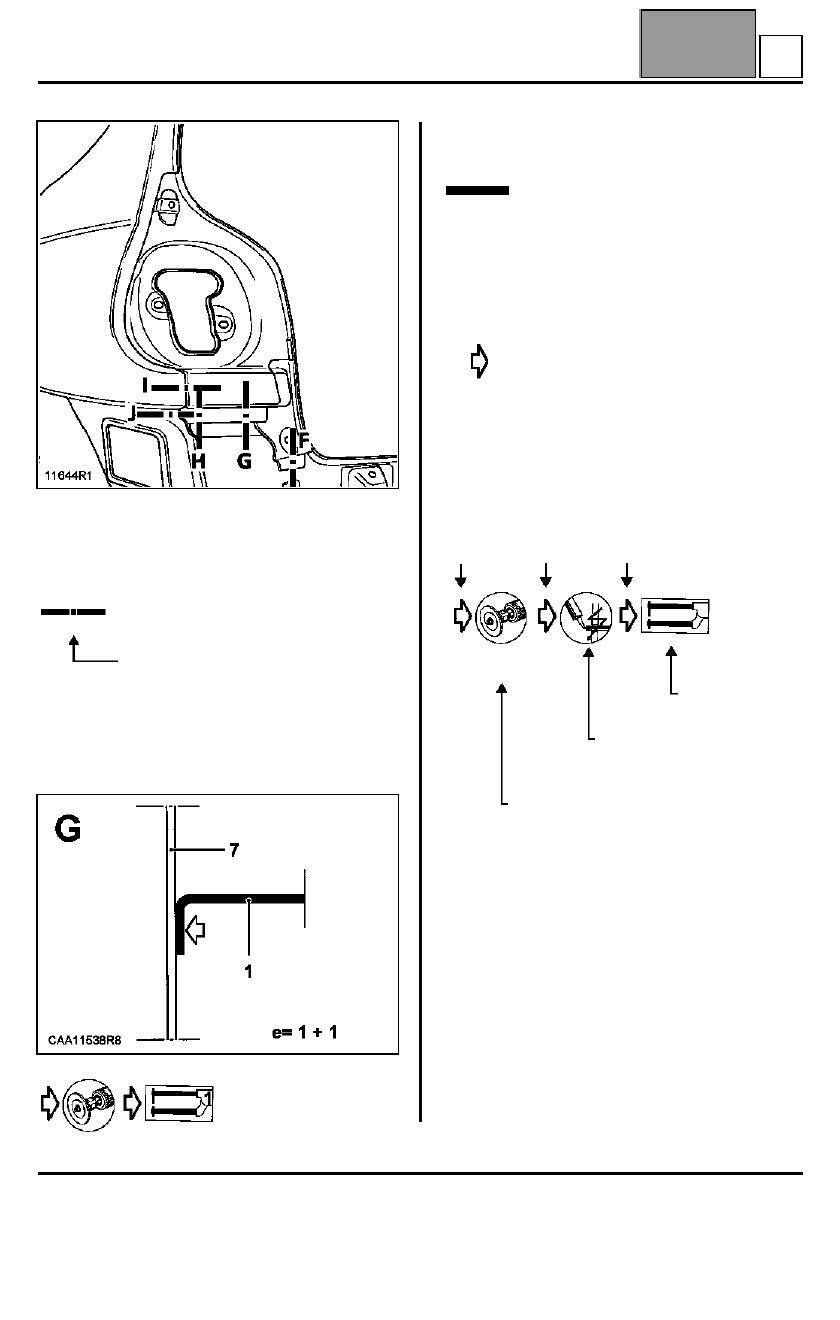

Условное обозначение методов ремонта

На приведенном выше рисунке показаны места
кузова, в которых сечения мест стыковки листовых
деталей представлены в виде приведенных ниже
схем.



На схемах сечений даются следующие указания:

Такими стрелками указывается также
последовательность выполнения операций,
обозначаемых графическими символами под
каждой схемой.

Пример:

место и последовательность выполнения операций

Данная линия определяет ось
сечения

Данная точка определяет точное
место сварных соединений

F - G -

H - I - J

Буква является обозначением
схемы, соответствующей сечению
(буква указывается также в одном
из верхних углов каждой схемы)

Черной жирной линией обозначается
деталь, снимаемая при выполнении
операции

1 и 7

позиционные номера деталей,
указанные в перечне вводной части

e = 1 + 1

толщина в мм листовых деталей,
свариваемых точечной
электросваркой

Данной стрелкой указывается сторона
доступа при удалении точек
электросварки (см "Особые случаи")





точечная
сварка

нанесение
электропроводящего
грунта

удаление сварного соединения
шлифовальным кругом

F
