ДИАГНОСТИКА - ВВОДНАЯ ЧАСТЬ

0 - Проверка не проведена

Существует вероятность того, что проверка сети не будет проведена.
Для выполнения проверки прибор опрашивает блоки управления. Это делается для того, чтобы узнать
топологию (схему) сети ремонтируемого автомобиля и какие блоки к ней подключены.

Если схема не была определена, проверьте питание блоков управления (в частности, ЭБУ подушек
безопасности и АБС).

Если конфигурации ЭБУ не соответствуют друг другу, то прибор предлагает пользователю
сконфигурировать блоки управления. См. главу "Конфигурация сети".

1 - Результат проверки

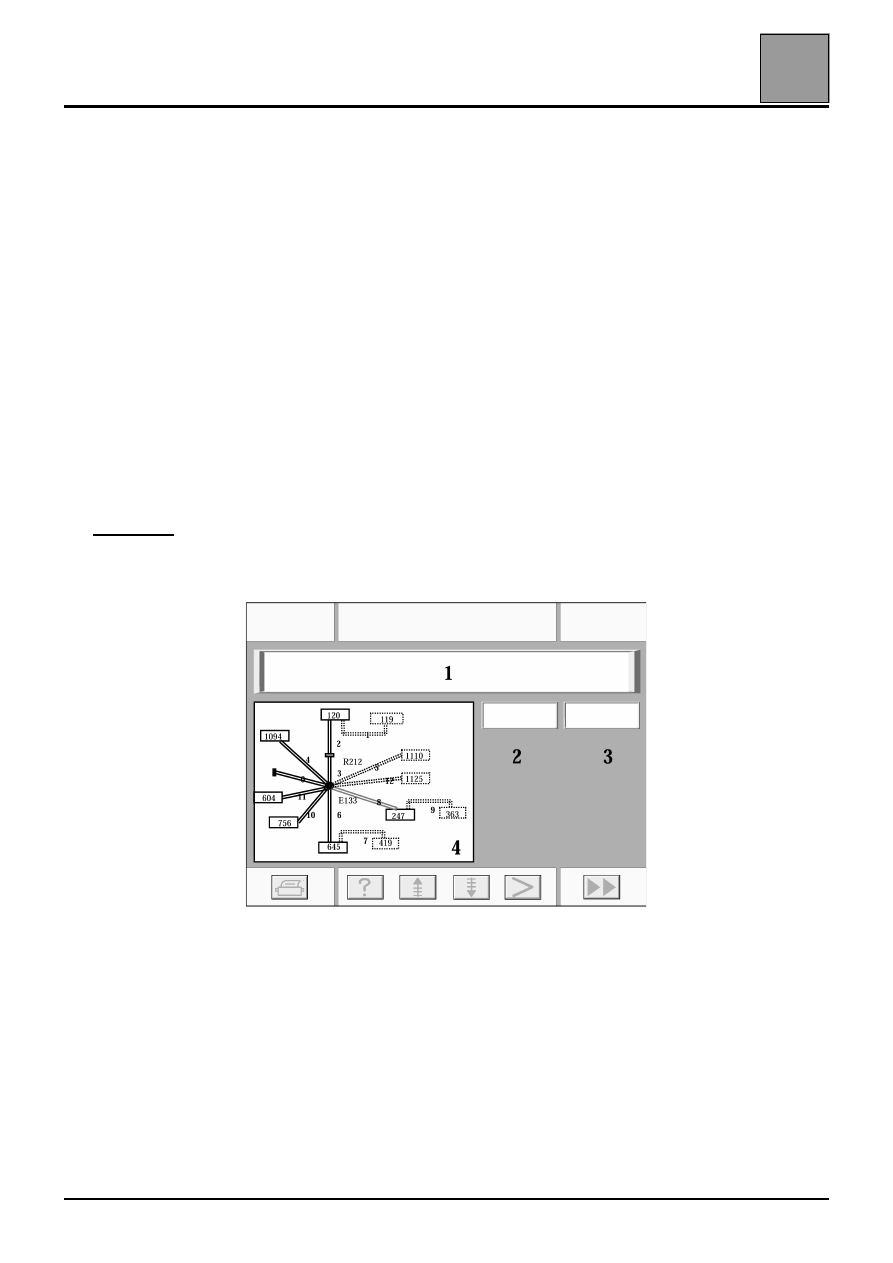

Прибор показывает схему, на которой обозначены исправные, неисправные и не
диагностированные сегменты (см. ниже изображение экрана прибора).

Сегментом называется участок двух скрученных проводов Can H и Can L, соединяющих два
элемента сети (ЭБУ, место сращивания проводов или разъем).

1
2 и 3
4

:
:
:

Результаты теста
перечень неисправных сегментов и/или не распознанных блоков управления
схема сети (красным цветом обозначен неисправный сегмент)

canx74_1

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

88-147

ДИАГНОСТИКА - ВВОДНАЯ ЧАСТЬ

2 - Обработка информации о неисправных сегментах

a) Все сегменты неисправны или не продиагностированы:

Прибор предлагает два экрана: один со схемой сети с неисправными сегментами, а другой - со схемой
сети и нераспознанными блоками (нестандартные блоки) или необнаруженными (не ответившими на
запрос прибора).
В любой момент Вы можно от одной схемы к другой.

Если неисправны все сегменты, и не ответил на запрос ни один ЭБУ, то это означает, что нарушено
электропитание блоков управления.

Устраните неисправности так, как это описано в главе:
"МУЛЬТИПЛЕКСНАЯ СЕТЬ НЕ РАБОТАЕТ".

b) Неисправны только некоторые сегменты

Прибор предлагает два экрана:
Один со схемой сети с неисправными сегментами, а другой - со схемой сети и нераспознанными
(несоответствующими) или с необнаруженными (не ответившими на запрос прибора) блоками.
В любой момент можно переходить от одной схемы к другой.

Если на конце неисправного сегмента находится нераспознанный или необнаруженный ЭБУ, то в
первую очередь проверьте питание и соответствие этого блока.

Устраните неисправности так, как это описано в главе:
"НЕИСПРАВНЫЙ СЕГМЕНТ МУЛЬТИПЛЕКСНОЙ СЕТИ".

3 - отсутствие неисправностей или сегменты не могут быть продиагностированы:

Если диагностический прибор не сообщает ни о каких неисправностях, следует обратиться к главе
"НЕДИАГНОСТИРУЕМЫЕ СЕГМЕНТЫ" для того, чтобы убедиться в нормальной работе этих сегментов.

canx74_1

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

88-148

ДИАГНОСТИКА - МУЛЬТИПЛЕКСНАЯ СЕТЬ НЕ РАБОТАЕТ

УКАЗАНИЯ

В первую очередь проверьте питание блоков управления.

Установите карточку в считывающем устройстве в 1-е фиксированное
положение, выньте карточку из считывающего устройства, проверьте, погашены
ли габаритные огни, и выждите 1 минуту.

Проведите измерения на диагностическом разъеме автомобиля.

Поиск типа
неисправности

УКАЗАНИЯ

Используйте схему мультиплексной сети автомобиля
(Схема диагностического разъема).

Измерьте сопротивление между контактами 6 и 14 диагностического разъема.

Какое значение получено?

0 Ом

Короткое замыкание между двумя линиями.
См. "Поиск короткого замыкания в сети".

60 - 130 Ом

Для каждого из контактов 6 и 14 проверьте соединение с "массой" и измерьте
напряжение.
Определите, какой контакт дает короткое замыкание на "массу" или на плюсовую
клемму аккумуляторной батареи.
См. "Поиск короткого замыкания в сети".

Разомкнутая

цепь

Отключите разъемы ЭБУ системы впрыска и проверьте с помощью диагностического
разъема, что 2 канала мультиплексной сети не имеют разрывов:

ДА

Проверьте сопротивление между 2 контактами сети на ЭБУ системы
впрыска.
Если сопротивление не равно примерно 120 Ом

→

 замените ЭБУ.

НЕТ

Выберите для сравнения контакты другого ЭБУ (например, электрозамка
колонки) и повторите замер.
Если получен тот же результат, это означает, что могут быть нарушены
сращивания проводов в сети.
В этом случае проверьте всю мультиплексную сеть на отсутствие разрывов.
Если места сращивания проводов повреждены, замените электропроводку
салона.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Выполните указание для подтверждения ремонта.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.
Может зажечься сигнальная лампа системы электронной противоугонной
блокировки запуска двигателя. В этом случае оставьте зажигание включенным
на 30 секунд, затем установите карточку в считывающем устройстве в 1-е
фиксированное положение и выждите не меньше минуты. Переведите карточку
в считывающем устройстве во 2-е фиксированное положение: лампа должна
погаснуть. В противном случае обратитесь к диагностике системы впрыска.

canx74_1

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

ЭЛЕКТРОПРОВОДКА

Мультиплексная сеть

88

88-149

ДИАГНОСТИКА - НЕИСПРАВНЫЙ СЕГМЕНТ МУЛЬТИПЛЕКСНОЙ СЕТИ

УКАЗАНИЯ

Сначала проверьте питание блоков управления на концах сегмента
(наличие "массы", наличие "+" аккумуляторной батареи, "+" потребителей
электроэнергии или + после замка зажигания).

Всегда проверяйте соответствие ЭБУ.

ВНИМАНИЕ, не исключено, что прибор не сможет точно определить
неисправный сегмент. В этом случае, он предложит несколько сегментов,
классифицированных в зависимости от вероятности отказа. Начинайте с
проверки первого сегмента.

Отключите концы сегмента.
(если на одном из концов сегмента есть место сращивания проводов, то нельзя отсоединять оба
провода. В этом случае отключите ЭБУ, расположенный на конце работоспособного сегмента, также
имеющего подсоединение к мультиплексной сети, например: разъем бортовой системы диагностики)

Проверьте целостность цепи между 2 контактами (см. таблицу ниже).

Проверьте состояние разъемов.
Снова проверьте сегмент, подключив его.

Неисправность устранена?

Нет

Есть ли другие неисправные сегменты?

ДА

Проверьте таким же образом другие сегменты.

НЕТ

Сначала замените ЭБУ на конце сегмента, имеющего наибольшую
вероятность отказа.
В случае сомнений, последним всегда заменяйте ЭБУ с полным
сопротивлением (ЦЭКБС и ЭБУ системы впрыска).

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите проверку мультиплексной сети.
Удалите запомненные неисправности из памяти всех ЭБУ, подключенных к сети.
Обработайте другие возможные неисправности.
Может зажечься сигнальная лампа системы электронной противоугонной
блокировки запуска двигателя. В этом случае оставьте зажигание включенным
на 30 секунд, установите карточку в считывающем устройстве в 1-е
фиксированное положение и выждите не меньше минуты. Переведите карточку
в считывающем устройстве во 2-е фиксированное положение: лампа должна
погаснуть. В противном случае обратитесь к диагностике системы впрыска.
