ЦЭКБС:

№ VDIAG: 04

СИСТЕМА ПРОТИВОУГОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Диагностика - Алгоритмы поиска неисправностей

ПРО 1

Проверка реле блока предохранителей и реле.

УКАЗАНИЯ

Имейте в наличии схему внутренних соединений блока с плавкими
предохранителями и реле в салоне
На одной стороне блока закреплены разъемы блока с плавкими
предохранителями и реле в салоне, а также реле, проверяемые в этой части.

На другой стороне корпуса закреплены предохранители и ЦЭКБС, управляющий
реле. Для доступа к разъемам, соединяющим ЦЭКБС с блоком с плавкими
предохранителями и реле в салоне, необходимо отсоединить ЦЭКБС.
Подсоедините контактную плату блока с плавкими предохранителями и реле в
салоне.

На обмотку всех реле с одной стороны подается +12 В, с другой стороны -
напряжение управления от ЦЭКСБ

Убедитесь, что напряжение питания реле подается на блок с плавкими предохранителями и реле в
салоне (проверьте 2-контактные разъемы серого и черного цветов), проверьте электропроводку и
коммутационный блок аккумуляторной батареи и предохранители, закрепленные на блоке.

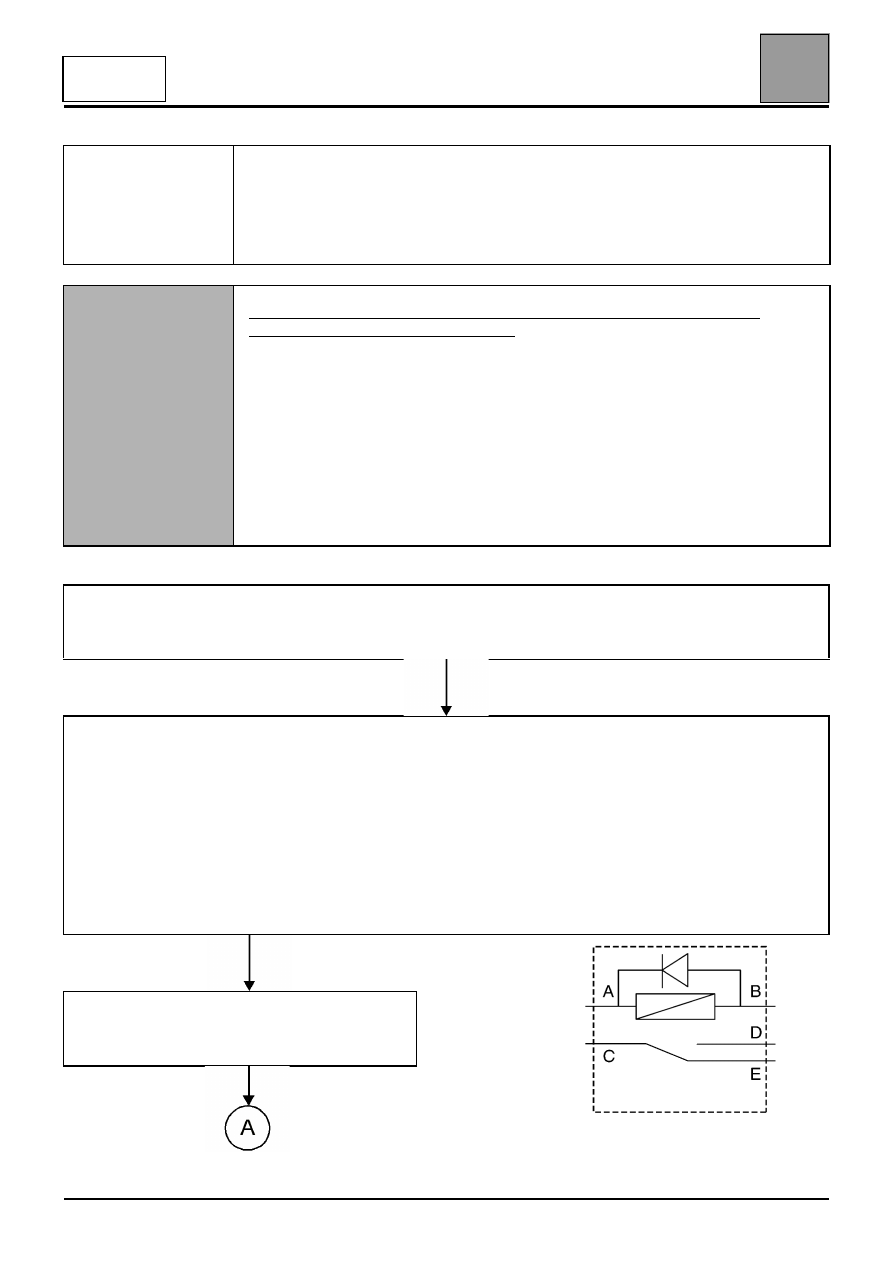

Произведите тестирование реле:

Пояснение: A и B: выводы обмотки, управление реле
C: вход питания реле
D: выход реле, питание поступает при подаче управляющего напряжения на реле
E: выход реле, питание поступает при отсутствии управляющего напряжения на реле'

Убедитесь в неразрывности цепи между контактами C и E,
Подайте питание на реле и убедитесь в неразрывности цепи между контактами C и D
(обратите внимание на направление тока, к обмотке параллельно подсоединен диод: "+"
аккумуляторной батареи на контакте A и "масса" на контакте B).

Отключите аккумуляторную батарею,
отсоедините ЦЭКБС от блока с плавкими
предохранителями и реле в салоне.

vscx741.0

Реле

82

82

82

82

82

82

82

82

82

82

82

82

82

82

82-66

ЦЭКБС:

№ VDIAG: 04

СИСТЕМА ПРОТИВОУГОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Диагностика - Алгоритмы поиска неисправностей

ПРО 1

ПРОДОЛЖЕНИЕ 1

При проведении операций над блоком с плавкими предохранителями и реле в салоне проверьте
целостность цепи между контактом управляющей команды обмотки реле B и соответствующим
контактом разъемов U1 и U2 в зависимости от реле (доступ к этим разъемам возможен только после
отсоединения ЦЭКБС).
При необходимости замените блок с предохранителями и реле.

При проведении операций над блоком с плавкими предохранителями и реле в салоне проверьте
целостность цепи между другой стороной обмотки реле A, контактом подачи питания на выключатель
С и входом питания на блок с плавкими предохранителями и реле в салоне.
Проверьте также целостность цепи между выходом реле D и предохранителями, затем между
предохранителями и разъемами блока с плавкими предохранителями и реле в салоне.
Проверьте также предохранители блока с плавкими предохранителями и реле в салоне.

При необходимости замените блок с предохранителями и реле в салоне.

ВНИМАНИЕ, в некоторых случаях разомкнутое положение реле E служит для питания элементов:

На реле стартера подается питание при разомкнутом положении реле "+ потребителей
электроэнергии"
(Поэтому цепь подачи "+ потребителей электроэнергии" размыкается во время запуска
двигателя)
Напряжение при разомкнутом положении реле "+ после замка зажигания" подается на ЦЭКБС и
служит для управления замком рулевой колонки.

Для всех случаев проверьте на блоке с плавкими предохранителями и реле в салоне целостность цепи
между контактом E и соответствующим контактом потребителя электроэнергии.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

После подсоединения аккумуляторной батареи проведите инициализацию
стеклоподъемников и люка крыши.
Включите аудиоустановку, введите секретный код и установите время на часах.

vscx741.0

ЩИТОК ПРИБОРОВ

ДИАГНОСТИКА

СОДЕРЖАНИЕ

Стр.

Вводная часть . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .01

Интерпретация неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03

Контроль соответствия. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .06

Интерпретация состояний. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08

Конфигурации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Жалобы владельца. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Алгоритм поиска неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83

83-1

№ VDIAG: 04

183

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

ДИАГНОСТИКА - ВВОДНАЯ ЧАСТЬ

ОПИСАНИЕ ЭТАПОВ ПРОВЕДЕНИЯ ДИАГНОСТИКИ

КОНТРОЛЬ НЕИСПРАВНОСТЕЙ:

Данный этап является обязательным перед началом любых работ на автомобиле.

1 - Приоритетность

Необходимо начать с обработки присутствующих неисправностей электрооборудования, а затем
перейти к запомненным неисправностям электрооборудования.
Другие приоритеты описываются в разделе "УКАЗАНИЯ" диагностики соответствующей неисправности.
В любом случае перед началом диагностики обязательно проверьте состояние аккумуляторной батареи,
так как пониженное напряжение аккумуляторной батареи может привести к сбоям в работе ЭБУ.

2 -  Неисправность:

a) Присутствующая:

Устраняйте неисправности так, как это описано в главе:
"ИНТЕРПРЕТАЦИЯ НЕИСПРАВНОСТЕЙ".

b) Запомненная:

Зафиксируйте отображенные неисправности.
Следуйте указаниям из графы "УКАЗАНИЯ" соответствующей неисправности.

Если неисправность подтверждается, исходя из информации, приведенной в графе "Указания":

Неисправность снова присутствует. В этом случае устраните неисправность.

Если неисправность не подтверждается, исходя из информации, приведенной в графе "Указания":

Выполните основные проверки. Проверьте:

– Электрические цепи, соответствующие неисправности
– Разъемы этих цепей (на отсутствие следов окисления, погнутых контактов и т. п.)
– Сопротивление элемента, который определен как неисправный
– Состояние проводов (отсутствие оплавленной или срезанной изоляции, следов

перетирания и т. п.)

3 -  Отсутствие неисправностей:

Если диагностический прибор не фиксирует более ни одной неисправности, следует провести контроль
соответствия. Это поможет точно определить место неисправности.

Данная общая диагностика применима для всех щитков приборов максимальной комплектации
(щиток приборов с центральной матрицей установлены на автомобилях Laguna, номер версии
программного обеспечения (VDIAG) которого - 04).

На автомобилях со щитком приборов в минимальной комплектации см. обработку жалоб
владельцев.

Значения, приводимые в данном Руководстве по ремонту, являются справочными.

Для проведения диагностики необходимо использовать: Схему электрооборудования

автомобиля
