КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Интерпретация неисправностей

62

62-29

КЛИМАТИЧЕСКАЯ УСТАНОВКА

N° VDIAG: 05

DF093

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ПО МУЛЬТИПЛЕКСНОЙ СЕТИ НЕ ПЕРЕДАЕТСЯ ИНФОРМАЦИЯ
ОТ ЦЭКБС

DEF

: проведите диагностику мультиплексной сети

1.DEF : проведите диагностику мультиплексной сети

УКАЗАНИЯ

Отсутствуют

Проверьте соединение и состояние разъемов панели управления климатической установкой.
При необходимости устраните неисправность.

Подсоедините контактную плату вместо ЭБУ и убедитесь, нет ли оборванных, поврежденных или
закоротивших проводов в цепях.
ЭБУ разъем А контакт  9

контакт can L ЦЭКБС.

ЭБУ разъем А контакт 10

контакт can H ЦЭКБС.

(см. схемы автомобиля и соответствующего модельного года).

При необходимости устраните неисправность.

Если неисправность сохраняется, проведите диагностику мультиплексной сети.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

ACREGX741.0

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Интерпретация неисправностей

62

62-30

КЛИМАТИЧЕСКАЯ УСТАНОВКА

N° VDIAG: 05

DF094

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ПО МУЛЬТИПЛЕКСНОЙ СЕТИ НЕ ПЕРЕДАЕТСЯ ИНФОРМАЦИЯ
ОТ АБС

DEF

: проведите диагностику мультиплексной сети

1.DEF : проведите диагностику мультиплексной сети

УКАЗАНИЯ

Отсутствуют

Проверьте соединение и состояние разъемов панели управления климатической установкой.
При необходимости устраните неисправность.

Подсоедините контактную плату вместо ЭБУ и убедитесь, нет ли оборванных, поврежденных или
закоротивших проводов в цепях.

ЭБУ разъем А контакт  9

контакт can L ЦЭКБС.

ЭБУ разъем А контакт 10

контакт can H ЦЭКБС.

(см. схемы автомобиля и соответствующего модельного года).

При необходимости устраните неисправность.

Если неисправность сохраняется, проведите диагностику мультиплексной сети.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

ACREGX741.0

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Дополнительная информация

62

Диагностика - Дополнительная информация

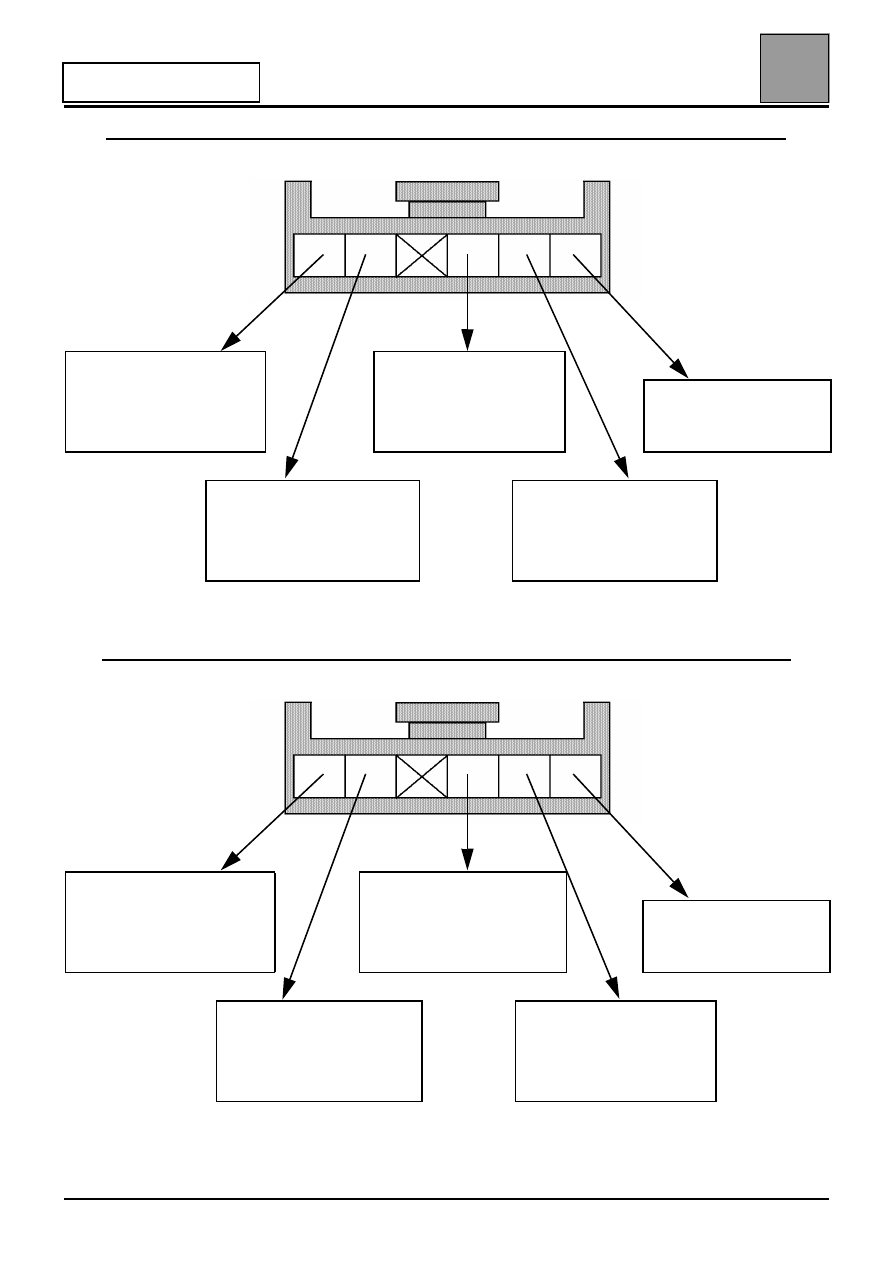

РАЗЪЕМ ЛЕВОГО ЭЛЕКТРОДВИГАТЕЛЯ СМЕШЕНИЯ ВОЗДУШНЫХ ПОТОКОВ (ВИД СЗАДИ)

РАЗЪЕМ ПРАВОГО ЭЛЕКТРОДВИГАТЕЛЯ СМЕШЕНИЯ ВОЗДУШНЫХ ПОТОКОВ (ВИД СЗАДИ)

Управляющий сигнал 1
левого электродвигателя
смешения воздушных
потоков. (ЭБУ, разъем B
контакт 22)

Напряжение питания,
5 В потенциометра.
(ЭБУ, разъем B
контакт 14)

"Масса"
потенциометра. (ЭБУ,
разъем B контакт 15)

Управляющий сигнал 2
левого электродвигателя
смешения воздушных
потоков.
(ЭБУ, разъем B контакт 23)

Сигнал положения левой
заслонки смешения
воздушных потоков.
(ЭБУ, разъем B контакт 4)

Управляющий сигнал 1
правого электродвигателя
смешения воздушных
потоков.
(ЭБУ разъем В контакт 26)

Напряжение питания, 5 В
потенциометра.
(ЭБУ, разъем B контакт 14)

"Масса" потенциометра.
(ЭБУ, разъем B
контакт 15)

Управляющий сигнал 2
правого электродвигателя
смешения воздушных
потоков.
(ЭБУ, разъем B контакт 27)

Сигнал положения правой
заслонки смешения
воздушных потоков. (ЭБУ,
разъем B контакт 5)

ACREGX741.0

62-31

КЛИМАТИЧЕСКАЯ УСТАНОВКА

N° VDIAG: 05

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

Диагностика - Дополнительная информация

62

62-32

Диагностика - Дополнительная информация

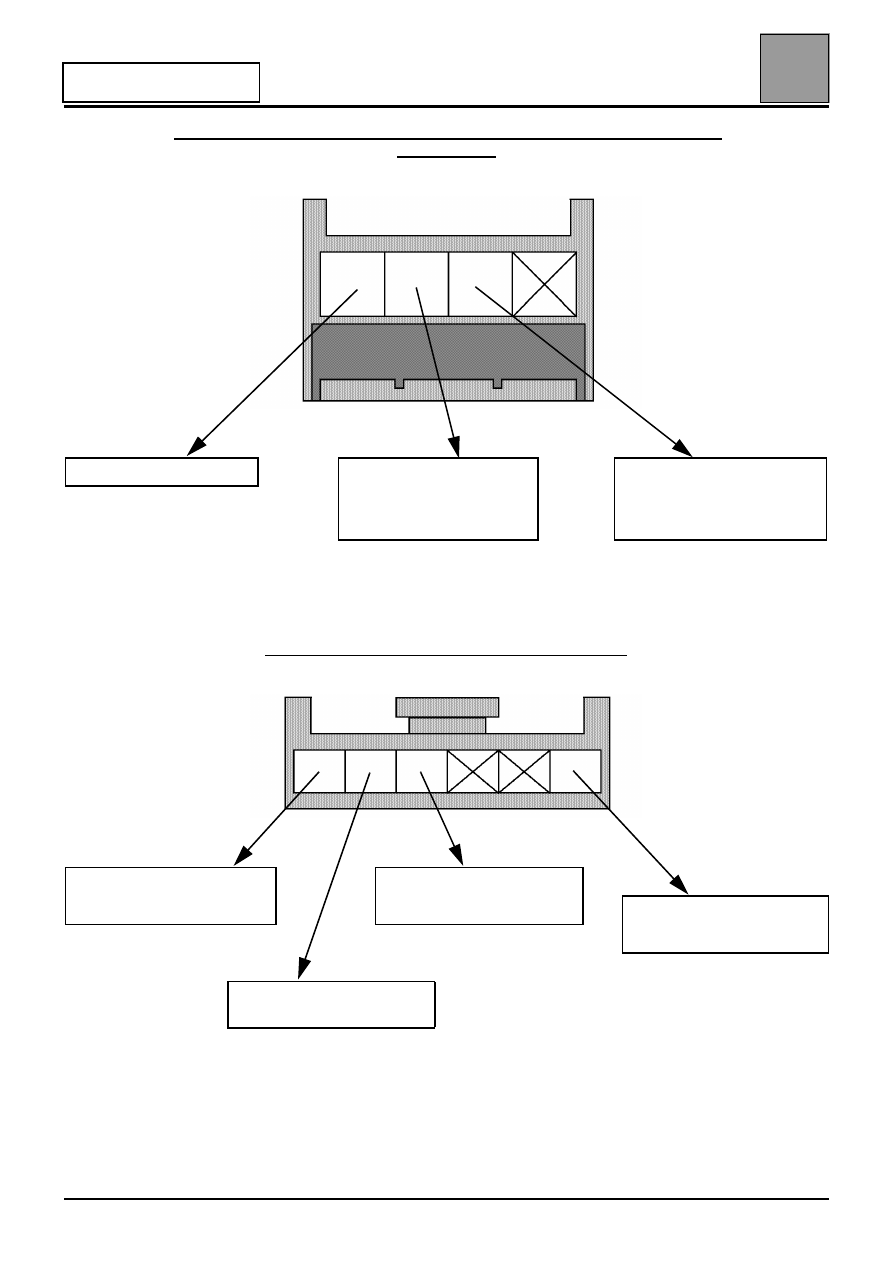

РАЗЪЕМ ЧЕРНОГО ЦВЕТА СИЛОВОГО МОДУЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА

(ВИД СЗАДИ)

РАЗЪЕМ ДАТЧИКА ТОКСИЧНОСТИ (ВИД СЗАДИ)

Напряжение питания 12 В

Обратный сигнал
вращения скорости
электровентилятора (ЭБУ,
разъем B контакт 13)

Управление
электровентилятором (ЭБУ,
разъем B контакт 27)

Напряжение питания + 5 В
(ЭБУ, разъем B контакт 16)

Сигнал содержания COX
(ЭБУ, разъем B контакт 18)

"Масса"
(ЭБУ, разъем B контакт 19)

Сигнал содержания NOX
(ЭБУ, разъем B контакт 17)

ACREGX741.0
