Renault Laguna II. Руководство - часть 431

СИСТЕМА ВПРЫСКА

Диагностика - Дополнительная информация

17

17-218

MOTRONIC ME 7.4.6

№ ПРОГРАММЫ: 12

№ VDIAG: 04

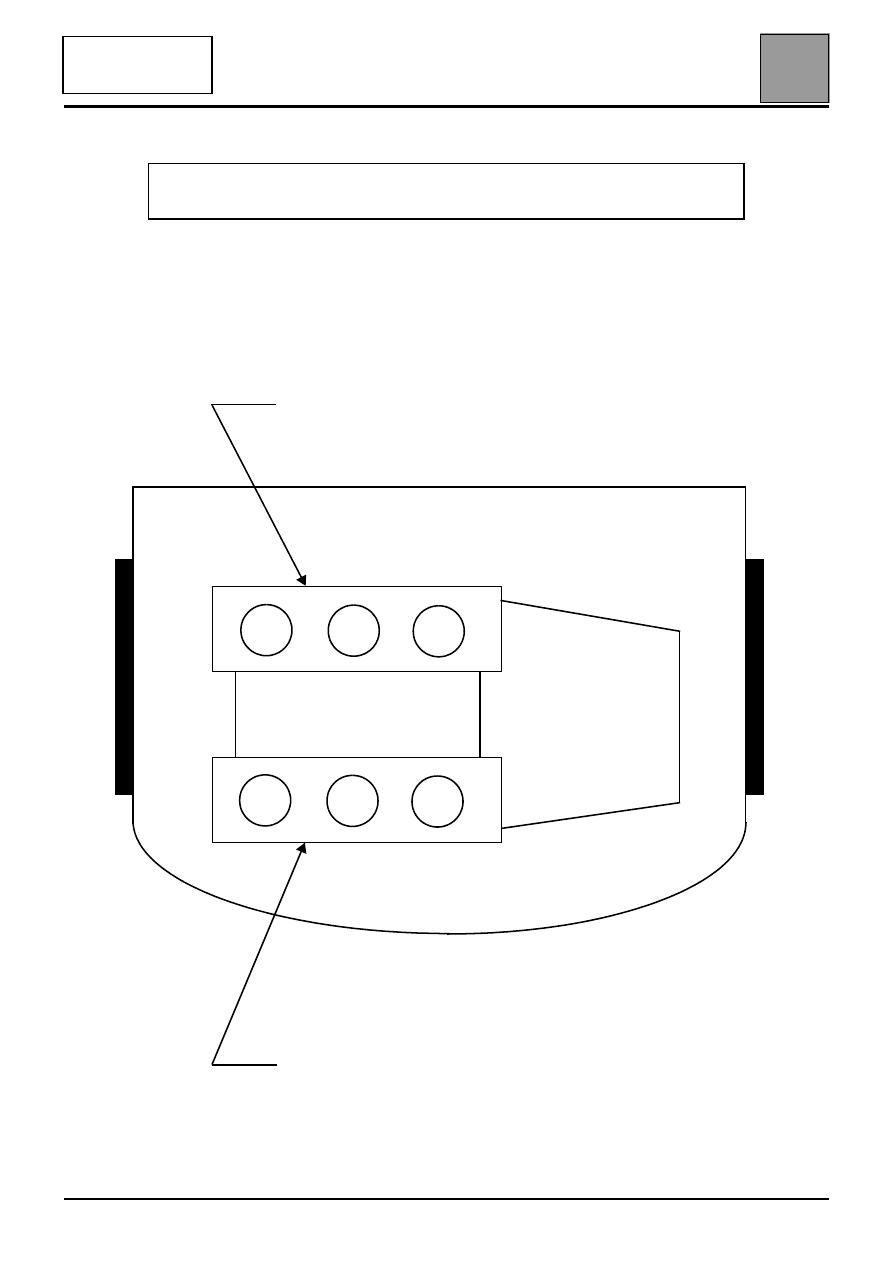

СХЕМА РАСПОЛОЖЕНИЯ ДАТЧИКОВ И ИСПОЛНИТЕЛЬНЫХ

МЕХАНИЗМОВ

ЗАДНИЙ РЯД ЦИЛИНДРОВ B (ИЛИ 2)

L 7 X

КП

ПЕРЕДНИЙ РЯД ЦИЛИНДРОВ B (ИЛИ 1)

INJ.ME7.4.6-1.0

СИСТЕМА ВПРЫСКА

Диагностика - Жалобы владельца

17

MOTRONIC ME 7.4.6

№ ПРОГРАММЫ: 12

№ VDIAG: 04

Диагностика - Жалобы владельца

УКАЗАНИЯ

Выполняйте проверку данной жалобы владельца только после полной проверки
с помощью диагностического прибора.

НЕТ СВЯЗИ С ЭБУ

АПН 1

ЗАТРУДНЕННЫЙ ЗАПУСК ДВИГАТЕЛЯ

АПН 2

НАРУШЕНИЕ РАБОТЫ ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ

АПН 3

УХУДШЕНИЕ ЕЗДОВЫХ КАЧЕСТВ АВТОМОБИЛЯ

АПН 4

INJ.ME7.4.6-1.0

17-219

СИСТЕМА ВПРЫСКА

Диагностика - Алгоритмы поиска неисправностей

17

MOTRONIC ME 7.4.6

№ ПРОГРАММЫ: 12

№ VDIAG: 04

Диагностика - Алгоритмы поиска неисправностей

АПН 1

НЕТ СВЯЗИ С ЭБУ

УКАЗАНИЯ

Отсутствуют

Проверьте диагностический прибор на другом автомобиле.

Проверьте, что:

– Связь между диагностическим прибором и диагностическим разъемом автомобиля (исправное

состояние проводки).

– Предохранители защиты цепей системы впрыска, двигателя и салона.

При необходимости устраните неисправность.

Убедитесь в наличии + 12 В аккумуляторной батареи на контакте 16 и "массы" на контакте 5 и на
контакте 4 диагностической розетки.
При необходимости устраните неисправность.

Подсоедините контактную плату вместо ЭБУ и убедитесь в отсутствии оборванных, поврежденных
и закоротивших проводов в цепях:

ЭБУ разъем A, контакт H1

 "масса"

ЭБУ разъем B, контакт L4

"масса"

разъем B ЭБУ, контакт M4

"масса"

разъем B ЭБУ, контакт B4

+ после замка зажигания

разъем B ЭБУ, контакт H2

контакт 7 диагностической розетки

разъем C ЭБУ, контакт L3

контакт 5 реле блокировки впрыска

разъем C ЭБУ, контакт M4

"масса".

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Выполните проверку с помощью диагностического прибора.

INJ.ME7.4.6-1.0

17-220

СИСТЕМА ВПРЫСКА

Диагностика - Алгоритмы поиска неисправностей

17

17-221

MOTRONIC ME 7.4.6

№ ПРОГРАММЫ: 12

№ VDIAG: 04

АПН 2

ЗАТРУДНЕННЫЙ ЗАПУСК ДВИГАТЕЛЯ

УКАЗАНИЯ

Проверка соответствующей жалобы клиента производится только после
полной проверки с помощью диагностического прибора.

Убедитесь, что стартер прокручивает коленчатый вал с требуемой частотой (около 250 об/мин).
Если это не так:
– Проверьте состояние аккумуляторной батареи, отсутствие следов окисления и затяжку наконечников

проводов на клеммах.

– Убедитесь, что "массовая" шина двигателя находится в исправном состоянии.
– Убедитесь в исправном состоянии провода "аккумуляторная батарея/стартер".
– Проверьте состояние аккумуляторной батареи.
– Проверьте, нормально ли работает стартер.

Проверка подачи топлива:
– Проверьте наличие топлива в баке (датчик уровня топлива может быть неисправен)
– Убедитесь в том, что топливо соответствующего качества.
– Проверьте, нет ли пережатых шлангов (особенно после снятия).
– Проверьте состояние топливного фильтра и замените его при необходимости.
– Убедитесь в том, что отверстие соединение бака с атмосферой не закупорено.
– Убедитесь, что топливный насос работает нормально и что топливо поступает к

топливораспределительной рампе.

– Проверьте состояние регулятора давления топлива путем измерения давления (3,5 бар).

Проверка подачи воздуха:
– Проверьте состояние воздухопроводов (на отсутствие подсоса воздуха, защемления патрубка

воздухозабора и т. д.).

– Убедитесь в исправном состоянии воздушного фильтра и при необходимости замените его.
– Отсоедините трубку, соединяющую электромагнитный клапан продувки адсорбера с впускным

коллектором, и заглушите отверстие на коллекторе, чтобы избежать подсоса воздуха. Если теперь
все в порядке, замените электромагнитный клапан продувки адсорбера.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Выполните проверку с помощью диагностического прибора.

INJ.ME7.4.6-1.0
