ХАРАКТЕРИСТИКИ

Идентификация автомобиля

01

01-2

Идентификация автомобиля

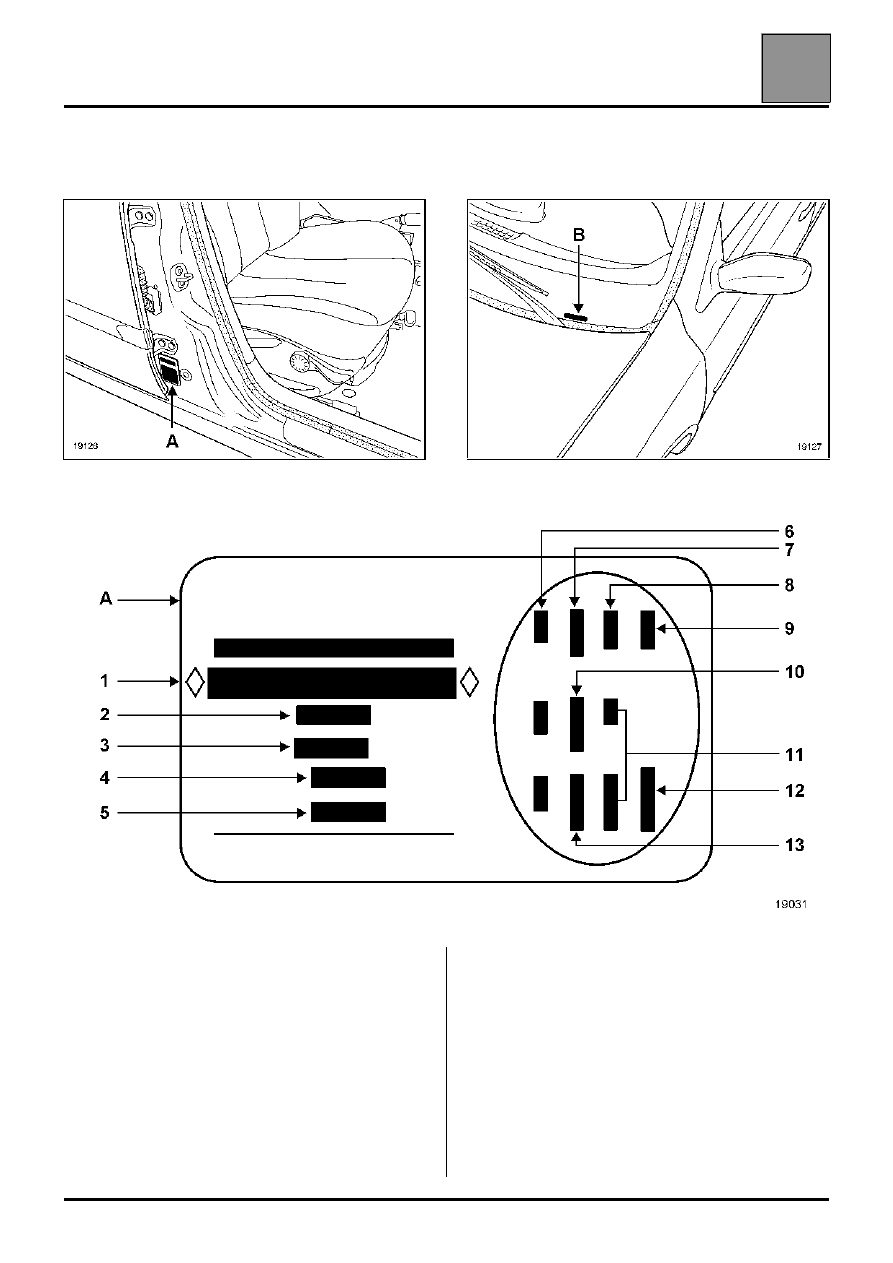

РАСПОЛОЖЕНИЕ НА АВТОМОБИЛЕ ИДЕНТИФИКАЦИОННОЙ ТАБЛИЧКИ

1

Национальный тип и серийный номер
автомобиля
Эта информация также указывается в
маркировке (B).

2

MTMA  (Максимально разрешенная масса
автомобиля)

3

MTR  (Максимально разрешенная масса
полностью загруженного автомобиля с
прицепом)

4

MTMA  (Максимально разрешенная нагрузка на
переднюю ось)

5

MTMA  (Максимально разрешенная нагрузка на
заднюю ось)

6

Технические характеристики автомобиля

7

Номер краски

8

Уровень комплектации

9

Тип автомобиля

10 Код обивки салона
11 Дополнение к комплектации оборудования
12 Заводской номер
13 Код отделки салона

ПОДЪЕМНОЕ ОБОРУДОВАНИЕ

Катковый домкрат - Подпорки под автомобиль

02

02-1

102

ПОДЪЕМНОЕ ОБОРУДОВАНИЕ

Катковый домкрат - Подпорки под автомобиль

Предупредительный знак (указывает на необходимость соблюдения особых мер
предосторожности при выполнении работ).

Запрещается поднимать автомобиль, заводя
рычаг домкрата под рычаги передней подвески или
под балку задней подвески.

В зависимости от типа каткового домкрата
используйте втулки Cha. 408-01 или Cha. 408-02
для установки подкладки Cha. 280-02.

Для подъема передней или задней части
автомобиля заводите рычаг домкрата под места,
предусмотренные для установки возимого домкрата.

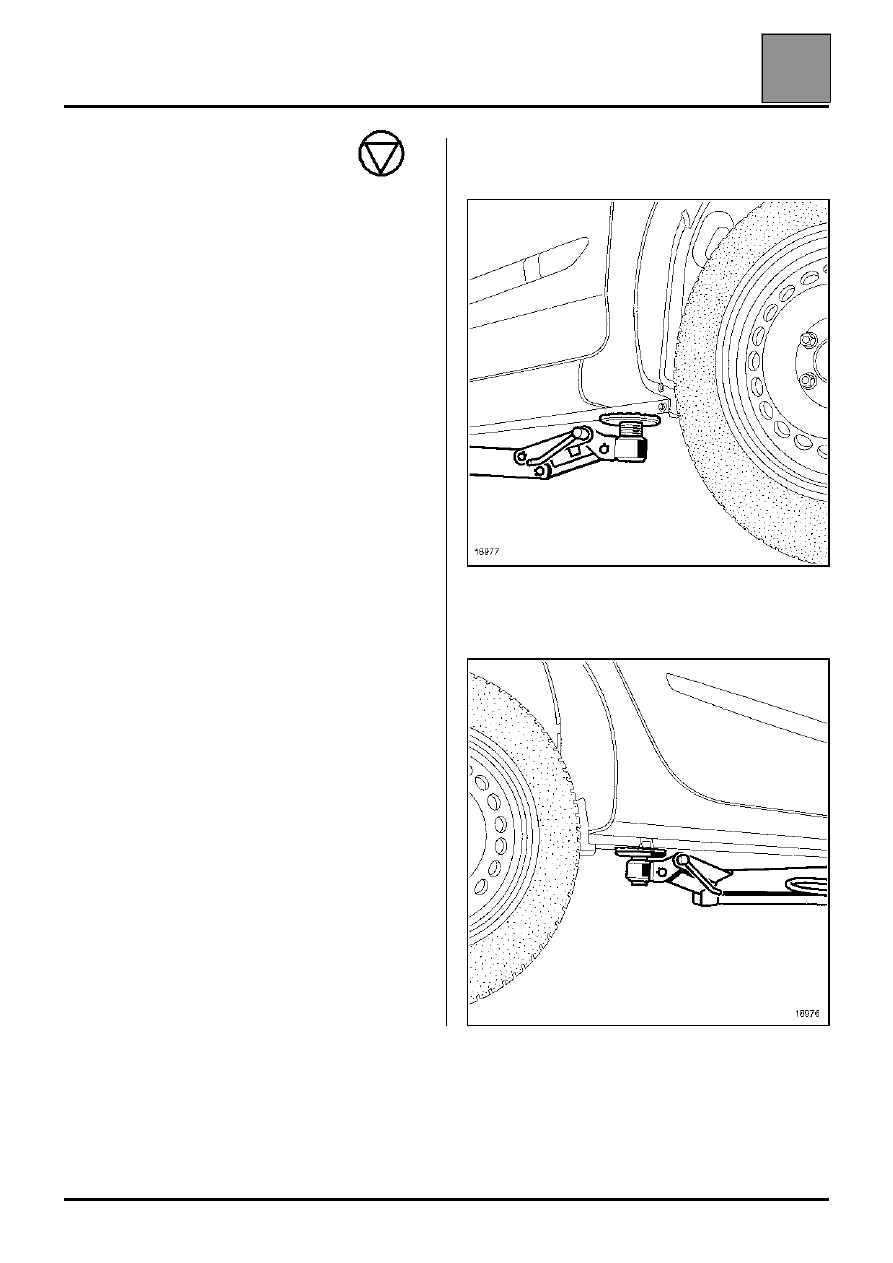

ПРИМЕНЕНИЕ КАТКОВОГО ДОМКРАТА ДЛЯ
ПОДЪЕМА ОДНОЙ ИЗ СТОРОН АВТОМОБИЛЯ

Используйте подкладку Cha. 280-02.

Заведите рычаг домкрата под панель порога в зоне
передней двери.

Обратите внимание на правильное расположение
ребра под порогом кузова в пазу подкладки.

ПОДСТАВКИ

Подставки разрешается устанавливать под
автомобиль:
– либо под усилители, предусмотренные для

подъема автомобиля с помощью штатного
домкрата,

– либо под площадки, расположенные сзади

усилителей.

Подставки под заднюю часть устанавливаются при
подъеме каждой из сторон автомобиля.

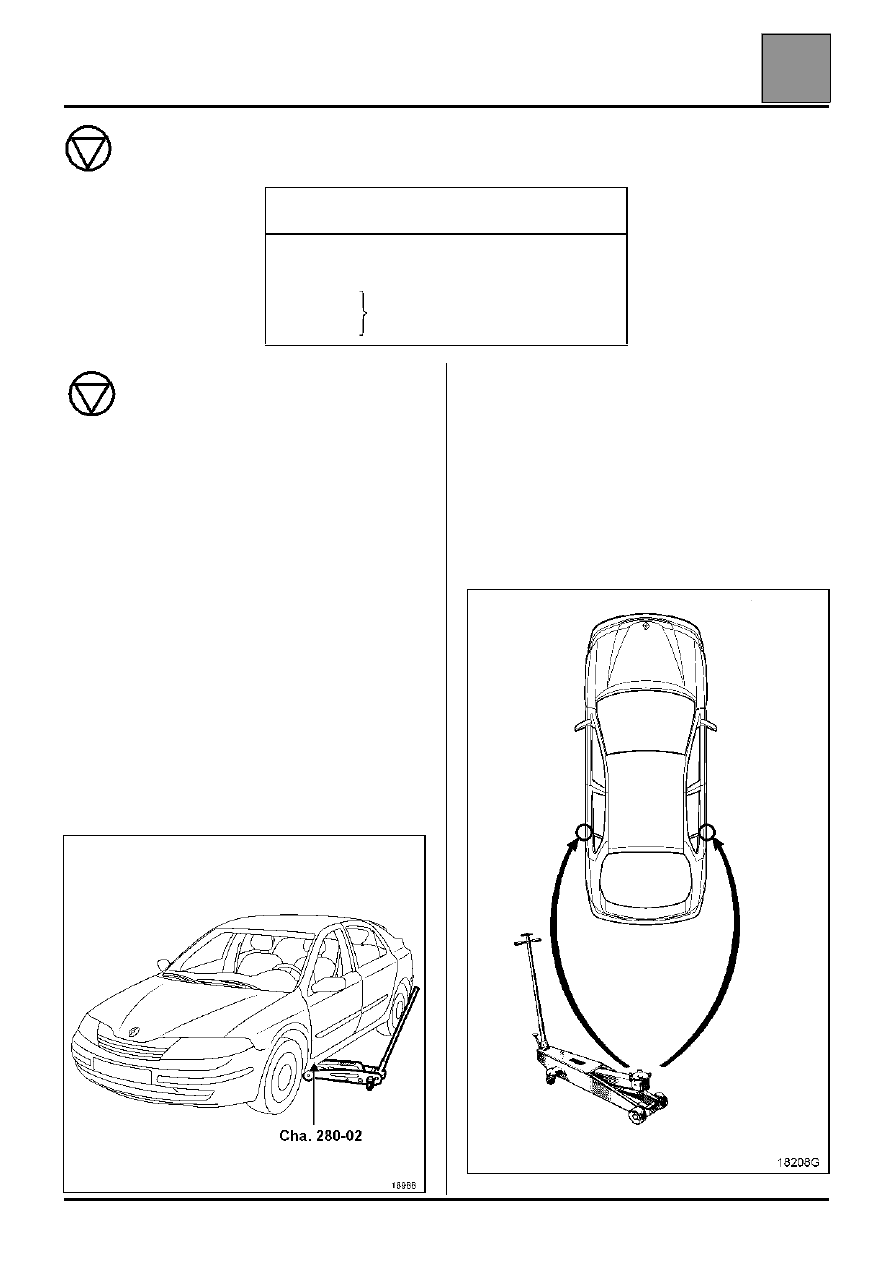

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Cha. 280-02 Подкладка для каткового

домкрата

Cha. 408-01
или
Cha. 408-02

Втулка для каткового домкрата

При использовании каткового домкрата
обязательно поставьте подпорки под
автомобиль.

ПОДЪЕМНОЕ ОБОРУДОВАНИЕ

Подъемник с подхватом под кузов

02

02-2

Подъемник с подхватом под кузов

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Необходимо следовать следующим указаниям для
перечисленных ниже случаев:

1 - СНЯТИЕ УЗЛОВ ИЛИ АГРЕГАТОВ

Ни в коем случае не используйте двухстоечный
подъемник, если можно установить автомобиль
на четырехстоечный подъемник.

Если это невозможно, заведите опоры рычагов
подъемника под ребра под порогами кузова в зоне
мест для установки штатного домкрата.

УСТАНОВКА РЫЧАГА ПОДЪЕМНИКА ПОД

ПЕРЕДНЮЮ ЧАСТЬ КУЗОВА

УСТАНОВКА РЫЧАГА ПОДЪЕМНИКА ПОД

ЗАДНЮЮ ЧАСТЬ КУЗОВА

ПОДЪЕМНОЕ ОБОРУДОВАНИЕ

Подъемник с подхватом под кузов

02

02-3

2 - СНЯТИЕ И УСТАНОВКА ТЯЖЕЛЫХ УЗЛОВ

ВНИМАНИЕ: ни в коем случае не используйте
двухстоечный подъемник для снятия тяжелых
узлов без дополнительного крепления.

Когда автомобиль установлен на двухстоечный
подъемник, из соображений безопасности
необходимо следить за равновесием автомобиля.

При снятии тяжелых узлов (таких как силовой
агрегат, задняя подвеска или топливный бак и т.д.)
и в зависимости от:
– загрузки автомобиля,
– его длины,
– положения опор рычагов подъемника,
автомобиль может потерять равновесие.

Чтобы избежать этого, обязательно обвяжите
ремнями кузов или пропустите ремни через салон
и закрепите их на рычагах подъемника между
опорами рычагов.

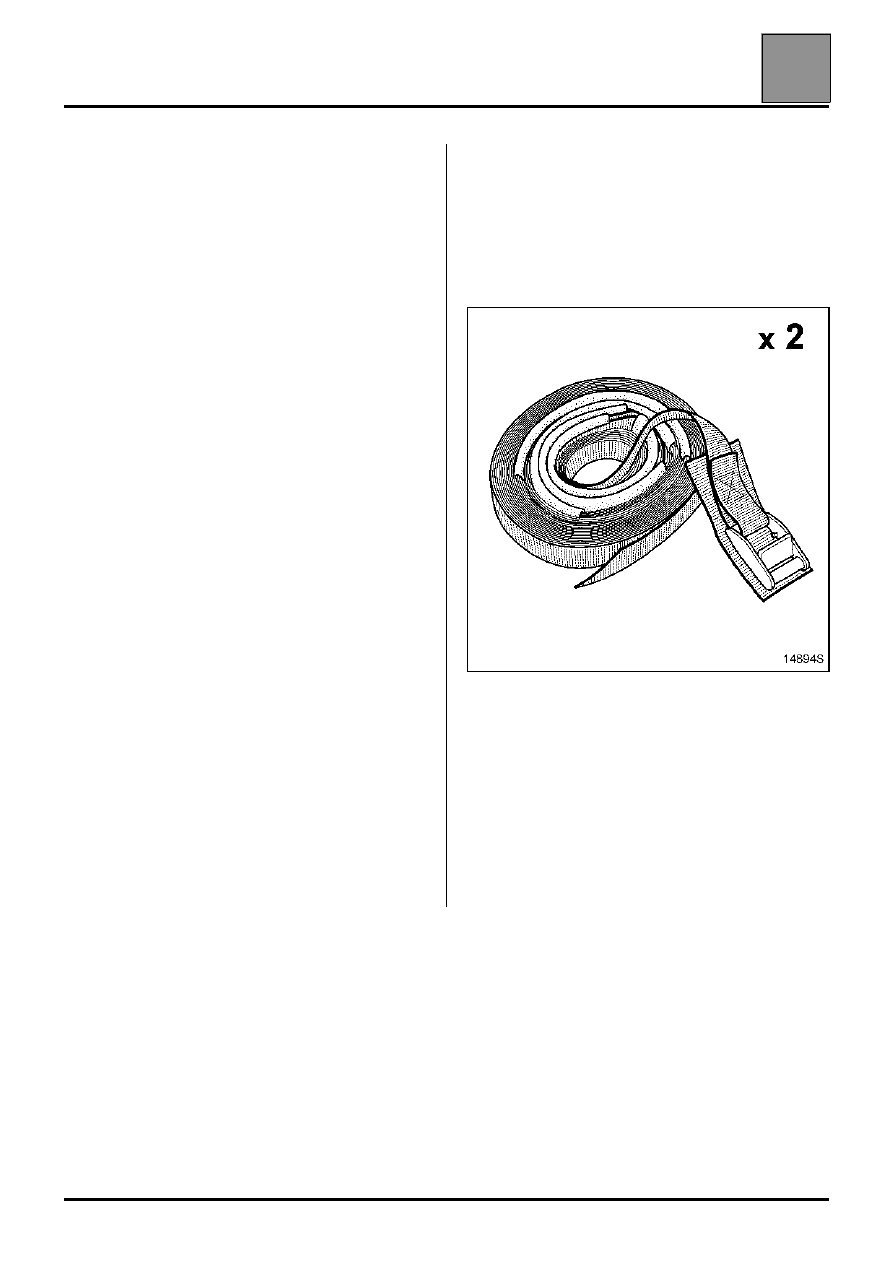

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ

Ремни:
– длина 10 м,
– ширина 25 мм.

Ремни имеются в SODICAM,
Складской №: 77 11 172 554.

Ремни данного типа предназначены только для
обездвижевания автомобиля на двухстоечном
подъемнике (категорически запрещается
использовать ремни для других целей (из
соображений безопасности)).

Используйте только чистые ремни в хорошем
состоянии (чтобы не запачкать салон или кузов).
Не затягивайте ремни слишком сильно, чтобы не
повредить автомобиль (нижние секции боковины
кузова можно защитить в местах соприкосновения
с ремнем).
