Renault Twingo (двигатели D4D и D4F). Руководство - часть 2

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Технологические материалы

10

110

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Технологические материалы

Идентификация

По ремонту двигателя см. Руководство по ремонту для двигателя D4.

Тип

Количество

Объект заправки

RHODORSEAL 5661

Нанести

Уплотнение насоса охлаждающей жидкости и
масляного насоса

Loctite FRENBLOC
Средство против
самоотворачивания

Нанести

Болт крепления суппорта тормозного механизма

Loctite FRENETANCH
Средство против
самоотворачивания

Нанести

Болт крепления шкива коленчатого вала

Герметик для герметизации
тракта системы выпуска
отработавших газов

Нанести

Уплотнение системы выпуска отработавших газов

Тип

автомобиля

Двигатель

Механическая

или

полуавтома-

тическая

коробка

передач

Рабочий

объем

двигателя,

см

3

Диаметр

цилиндра,

мм

Ход

поршня,

мм

Степень

сжатия

X06C - X06D

D4F

JB1 - JH1

1149

69

76,8

9,8/1

X06H

D4D

JB1

999

69

66,8

9,8/1

10-1

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Давление масла

10

10-2

Давление масла

ПРОВЕРКА

Проверку давления масла выполняйте на горячем
двигателе (при температуре около 80°C).

Состав комплекта Mot. 836-05.

ВЫПОЛНЕНИЕ ПРОВЕРКИ

Двигатель D: F + C

Подключите манометр вместо манометрического
выключателя, расположенного позади масляного
насоса.

Проверка
– на холостом ходу:  0,8 бар
– при 4000 об/мин:  3,5 бар

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 836-05

Комплект приспособлений для
измерения давления масла

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный фильтр

10

10-3

Масляный фильтр

При замене масляного фильтра (1) обязательно
смените две уплотнительные прокладки (2).

Чтобы снять фильтрующий элемент, постучите
корпусом масляного фильтра по куску дерева.

В ходе установки масляного фильтра следует
обязательно смазать маслом две уплотнительные
прокладки (2), а затем завернуть масляный фильтр
моментом 2 даН.м при помощи приспособления
Mot. 1330.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1330

Снимаемая крышка масляного
фильтра

МОМЕНТ ЗАТЯЖКИ, даН.м

Масляный фильтр

2

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель - Коробка передач

10

10-4

Двигатель - Коробка передач

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите:
– аккумуляторную батарею;

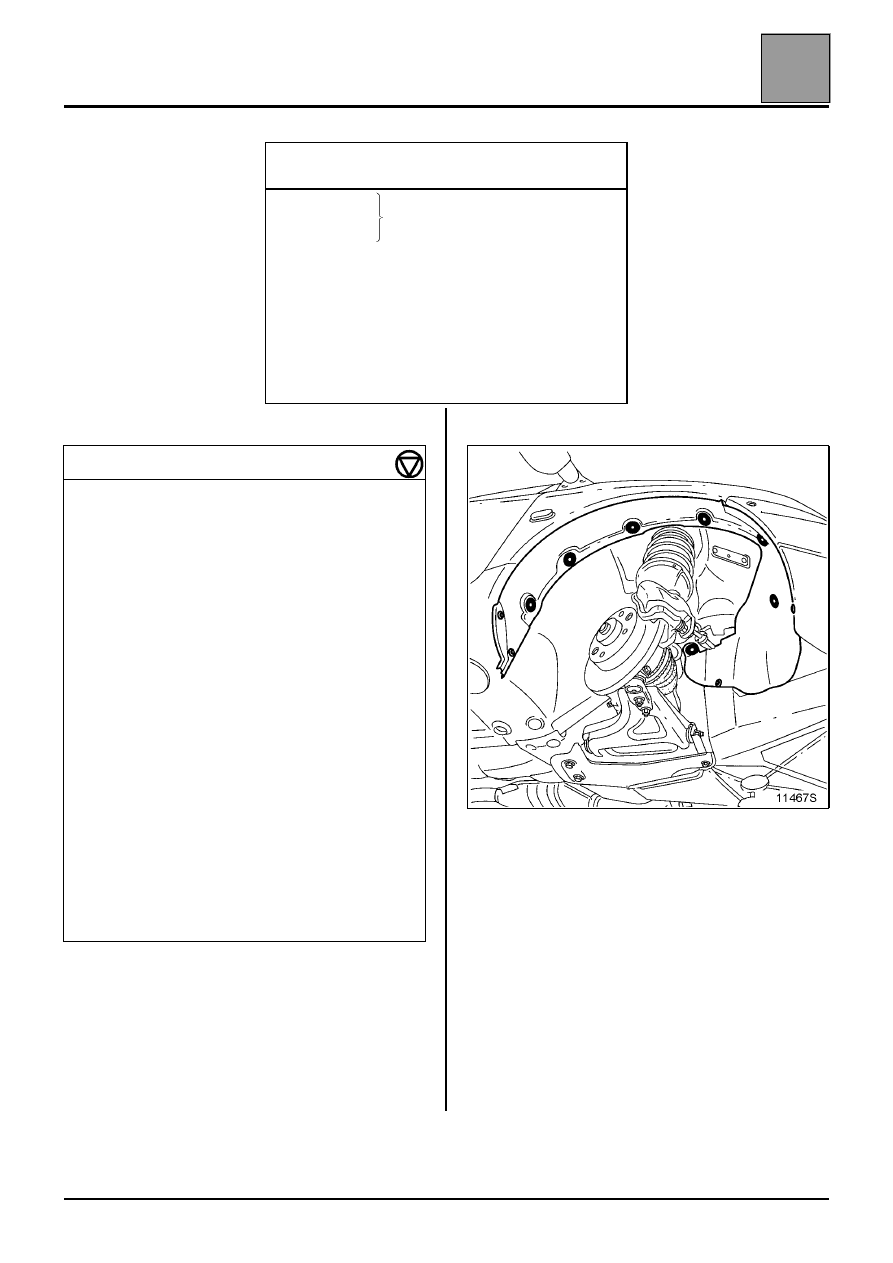

– колеса с правыми и левыми подкрылками;

– защиту поддона картера двигателя;
– крепления приемной трубы системы выпуска

отработавших газов;

– бампер.

Слейте рабочие жидкости:
– трансмиссионное масло;
– моторное масло, в случае необходимости;
– охлаждающую жидкость (нижний патрубок

радиатора).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1202-01

Щипцы для упругих хомутов

Mot. 1202-02

T. Av.  476

Съемник для выпрессовки
пальцев шаровых шарниров

Mot. 1272

Приспособление для
установки двигателя и
коробки передач в сборе

Mot. 1448

Щипцы для упругих хомутов
крепления шлангов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления суппорта тормозного
механизма

3,5

Болты крепления нижней опоры
амортизатора

11

Гайка крепления шарового шарнира
наконечника рулевой тяги

3,5

Болты крепления защитного чехла
приводного вала

2,5

Болты крепления задней опоры
коробки передач

6,2

Болт крепления передней правой
опоры на двигателе

6,2

Болт крепления передней правой
опоры на лонжероне

6,2

Болт крепления передней левой опоры
на лонжероне

4,4

Болт крепления передней левой опоры
на коробке передач

4,4

Болты крепления колес

9
