ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Предварительные сведения

88

УСЛОВИЯ ПРИМЕНЕНИЯ ДАННОЙ ДИАГНОСТИКИ

Методы контроля, описанные в данном разделе, могут применяться, только если
барграф неисправности высвечивается, показывая, что в момент проведения контроля
присутствует неисправность. Если речь идет о неисправности компьютера, то
компьютер подлежит обязательной замене независимо от того, высвечивается
барграф или мигает.

Если неисправность не присутствует, а проста хранится в памяти, то барграф мигает,
и применение методов контроля, описанных в данной диагностике, не позволит
выявить причину запоминания этой неисправности. В этом случае следует провести
только проверку проводки и разъемов элемента, на неисправность которого указывает
мигающий барграф (можно проверить проводку, подавая команды в режиме
управления, чтобы попытаться добиться постоянного высвечивания барграфа).

ОБОРУДОВАНИЕ, НЕОБХОДИМОЕ ДЛЯ РЕМОНТА СИСТЕМЫ ПОДУШКИ
БЕЗОПАСНОСТИ И УСТРОЙСТВ ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ
БЕЗОПАСНОСТИ:

-  Прибор XR25 (с кассетой XR25 № 16 минимум).
-  Прибор XRBAG, модификация № 3 (с новым измерительным кабелем и адаптерами, а

также с 30-контактным адаптером для операций на разъеме компьютера).

НЕОБХОДИМО ПОМНИТЬ СЛЕДУЮЩЕЕ:

При любом вмешательстве в систему подушки безопасности и устройств
предварительного натяжения ремней безопасности необходимо заблокировать
компьютер, подав команду XR25 G80*, чтобы исключить риск случайного
срабатывания (все линии воспламенения подавляются). В этом режиме включается
сигнальная лампа на щитке приборов.

Никогда не проводите никаких измерений на линиях воспламенения подушки безопасности
и устройств предварительного натяжения ремней безопасности никакими приборами, кроме
XRBAG.

Прежде чем использовать имитатор воспламенителя, проверьте, чтобы его
сопротивление составляло от 1,8 до 2,5 Ом.

С помощью прибора XR25 можно проводить только диагностику компьютеров с 30-
контактным разъемом с функцией подушки (подушек) безопасности. Компьютеры, в
которых предусмотрена только функция устройств предварительного натяжения
ремней безопасности, необходимо проверять с помощью XRBAG согласно методике,
описанной в диагностике.

Чтобы выключить сигнальную лампу после очистки памяти командой G0**, необходимо
выключить и включить зажигание.

1ЕС761.0

88-2

ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Электропроводка

88

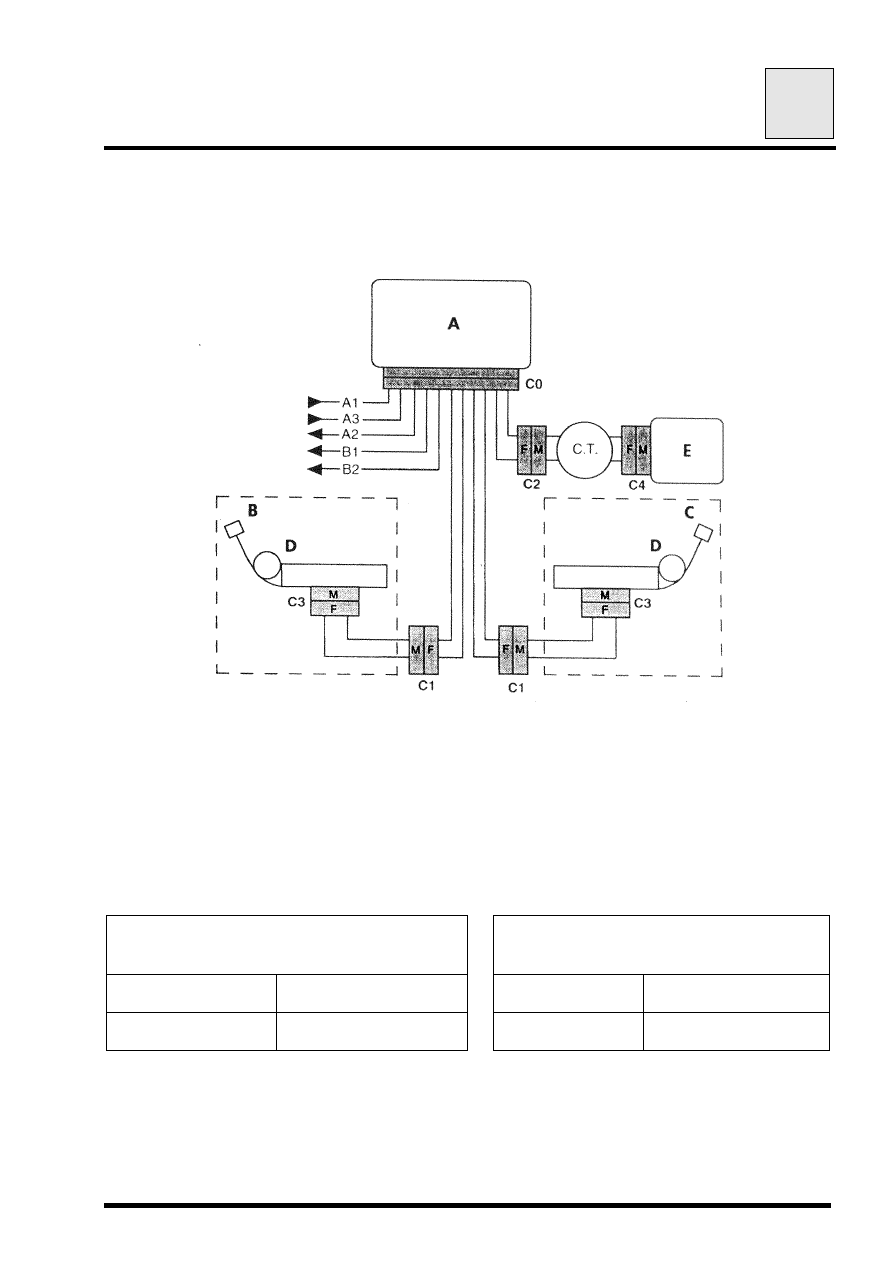

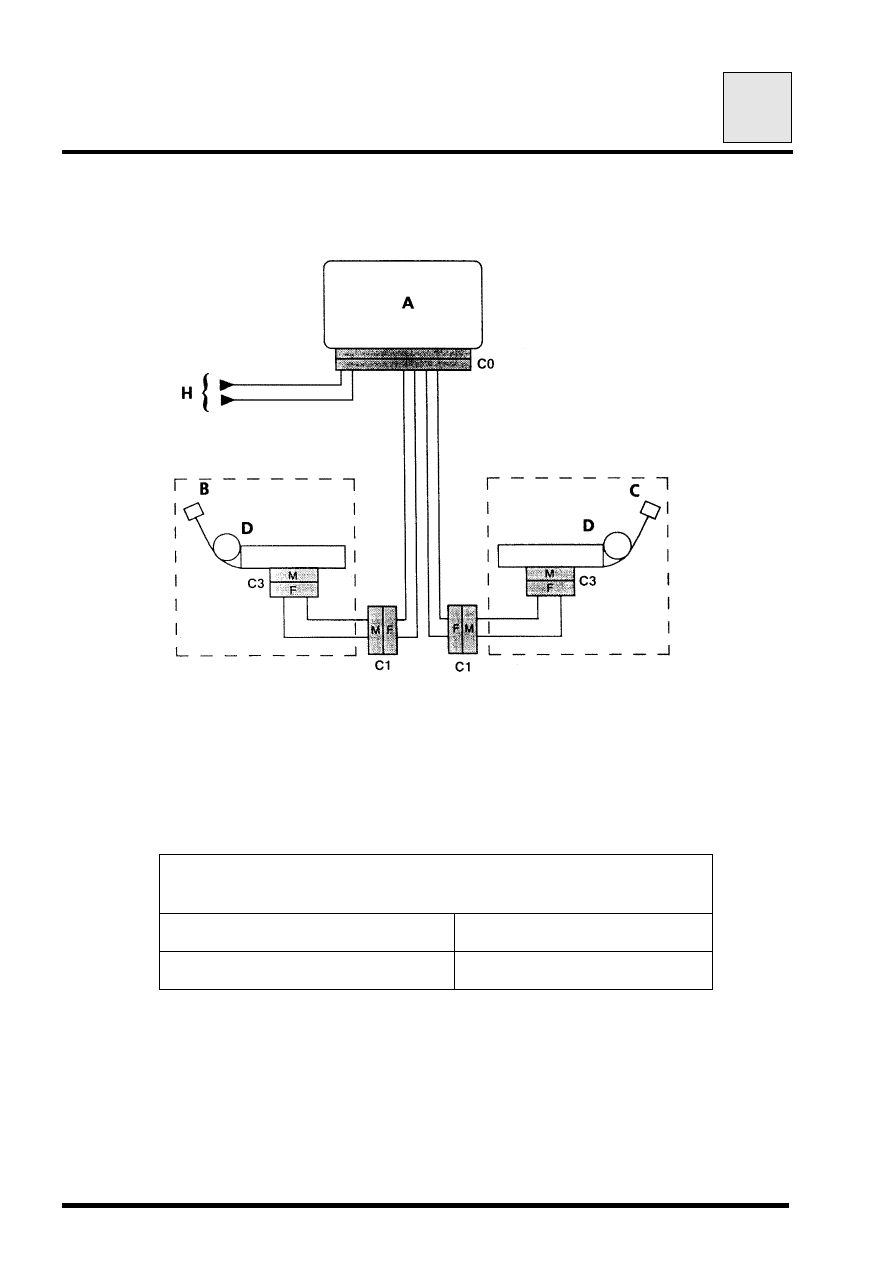

ДИАГНОСТИКА - КАРТОЧКА XRBAG

Только устройства предварительного натяжения ремней безопасности

DI8811.1

A

Независимый блок

B

Сиденье водителя

C

Сиденье пассажира

D

Устройства предварительного натяжения ремней безопасности

H

{

+12
Масса В

УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ

БЕЗОПАСНОСТИ

Точка измерения

Правильное значение

C0, C1 и C3

1,6-4,6 Ом

Правильная изоляция: показание

≥ 100 h или 9999 мигающее

ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Электропроводка

88

1ЕС761.0

88-3

ДИАГНОСТИКА - КАРТОЧКА XRBAG
