СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Диагностика - Предварительные сведения

82

УСТАНОВЛЕНИЕ ДИАЛОГА МЕЖДУ ПРИБОРОМ XR25 И ДЕКОДЕРОМ

- Подсоедините прибор к диагностическому разъему.

- Установите переключатель ISO на S8.

-

Наберите D56

n.56

МЕРА ПРЕДОСТОРОЖНОСТИ:

При проверках с помощью мультиметра старайтесь не вставлять в разъемы слишком
большой щуп, способный повредить зажимы, так это приведет в дальнейшем к
нарушению контакта.

Каждый раз проверяйте номер, указанный на головке ключа

ОЧИСТКА ПАМЯТИ

После ремонта системы блокировки запуска двигателя введите G0** с клавиатуры
прибора XR25, чтобы стереть из памяти информацию о неисправностях.

V

0406.0

82-2

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Диагностика - Карточка XR25

82

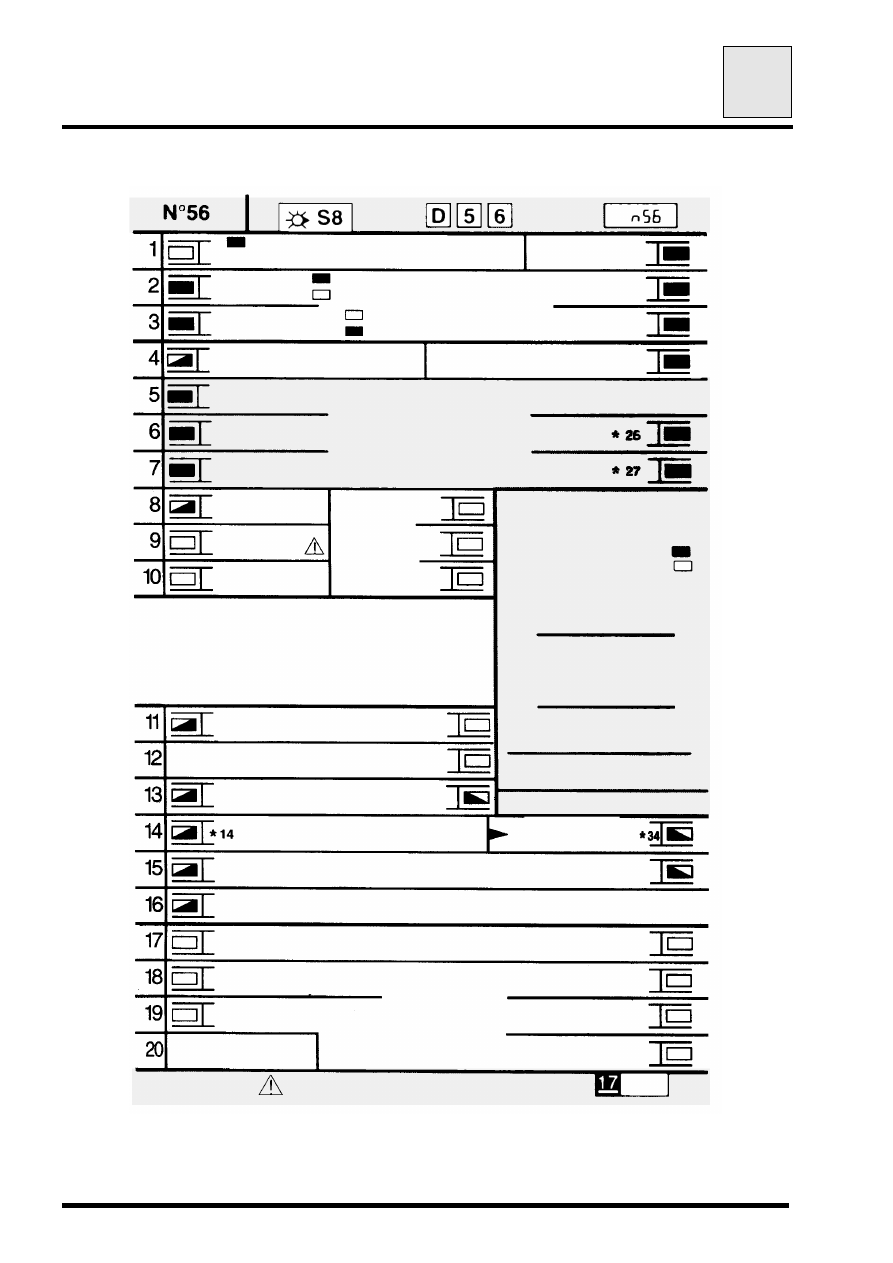

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 56

FI21756

код:

индикация:

проверка возможна, если перевернуть
карточку (№ 65)

КОД

ПРИСУТСТВУЕТ

ТИП ДИСТАН-

ЦИОННОГО

УПРАВЛЕНИЯ

ИК
РЧ

КОНФИГУРАЦИЯ

КОМПЬЮТЕРА

ПЛАВНОЕ ВЫКЛЮ-

ЧЕНИЕ ПЛАФОНА

ВВОД

1 ключ

ПАРАМЕТРОВ 2 ключа

(высвечивается, не

мигая)

КОДИРОВАННЫЙ ЭЛЕК-

ТРОКЛАПАН ДИЗЕЛЯ

+ ВСПОМОГАТЕЛЬНОГО
ОБОРУДОВАНИЯ ПРИСУТСТВУЕТ

«+ ПОСЛЕ ЗАМКА ЗАЖИГАНИЯ»

ПРИСУТСТВУЕТ

КНОПКА ЦЕНТРАЛЬНОГО ЗАМКА

ПОДТВЕРЖДЕНИЕ НАЛИ-

ЧИЯ ЭЛЕКТРОКЛАПАНА

ДИЗЕЛЯ

НЕИСПРАВНОСТИ

КОДИРОВАННАЯ

ЛИНИЯ

ОПРОС КЛЮЧА (КОРОТКОЕ

ЗАМЫКАНИЕ)

(только с блоком Valéo)

СВЯЗЬ МЕЖДУ КОЛЬЦОМ

И ДЕКОДЕРОМ

ПОВТОРНОЕ ЧТЕНИЕ

ПОДТВЕРЖДЕНИЯ

НАЛИЧИЯ ЭЛЕКТРОКЛА-

ПАНА ДИЗЕЛЯ

КЛЮЧ ПРИСУТ-

СТВУЕТ

РЕЖИМ ПРИНУДИТЕ-
ЛЬНОЙ ЗАЩИТЫ

ПРИНЯТО

(код ключа)

БЛОКИРОВКА ЗА-

ПУСКА ДВИГАТЕЛЯ

ВКЛЮЧЕНА

ПОДТВЕРЖДЕНО

БЛОКИРОВКА ЗАПУСКА ДВИГАТЕЛЯ

(ПДУ



и «КЛЮЧ»)

Чтение другой стороны : G02*

Очистка памяти : G0**

ВОЗДЕЙСТВОВАТЬ НА ПДУ (ОТКРЫВАНИЕ)

СИГНАЛ ПРИНЯТ

СИГНАЛ ПРАВИЛЬНЫЙ

НАЛИЧИЕ ОТКЛЮЧЕНИЯ ВНУТРЕННЕГО

ОСВЕЩЕНИЯ ПОСЛЕ ДЕЙСТВИЯ ПДУ

(В зависимости от оборудования)

ВОЗДЕЙСТВОВАТЬ НА ПДУ (сигнал)

ОТКРЫВАНИЕ

ЗАКРЫВАНИЕ

ВОЗДЕЙСТВОВАТЬ НА КНОПКУ ЦЕНТРАЛЬН. ЗАМКА

ДЕЙСТВИЕ ДВИГАТЕЛЕЙ

РАЗБЛОКИРОВКА

БЛОКИРОВКА

ЗАКРЫВАНИЕ (1)

ОТКРЫВАНИЕ (0)

РАЗРЕШЕНИЕ

ЭЛЕКТРИЧЕСКИЕ

СТЕКЛОПОДЪЕМНИКИ (ПДУ)

(с устройство защиты от защемления)

СТЕКЛО

ПОДНИМАЕТСЯ

КОНТАКТЫ ДВЕРЕЙ

(ВЫСВЕЧЕН, ЕСЛИ ДВЕРЬ ОТКРЫТА)

ПРОИСХОДИТ ВВОД ПАРАМЕТРОВ
ИЛИ РЕСИНХРОНИЗАЦИЯ

СИСТЕМА

ДУ

ПАРАМЕТРЫ НЕ
ВВЕДЕНЫ

ВВОД ПАРАМЕТРОВ 1-го
КЛЮЧА

ВВОД ПАРАМЕТРОВ

РАЗРЕШЕН

ПАРАМЕТРЫ НЕ ВВЕДЕНЫ

КЛЮЧ

ВВОД ПАРАМЕТРОВ НЕ

ЗАБЛОКИРОВАН (G60*)

ЗАДЕРЖКА ВВОДА КОДА

АВАРИЙНОЙ РАЗБЛОКИРОВКИ

СМ. РУКОВОДСТВО ПО РЕМОНТУ

РЕЖИМЫ УПРАВЛЕНИЯ: G..*
23

Контроль механических

устройств и электроклапана

дизеля.
Только если БГ 3П высвечен
и БГ 6П/Л погашен

Тест Выключите зажигание,

наберите G23*:

Включите зажигание; клапан

открывается и закрывается в

течение 30 секунд (проверка

на слух)

03

Управление плафоном

08

Движение в направлении

открывания

09

Движение в направлении

закрывания

15

Подъем стекол: электрические

стеклоподъемники

04

Режим принудительной
защиты

40*xxxx* ввод кода аварийной

разблокировки

Каталожный номер: G70*

РУС

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Диагностика - Карточка XR25

82

V

0406.0

82-3

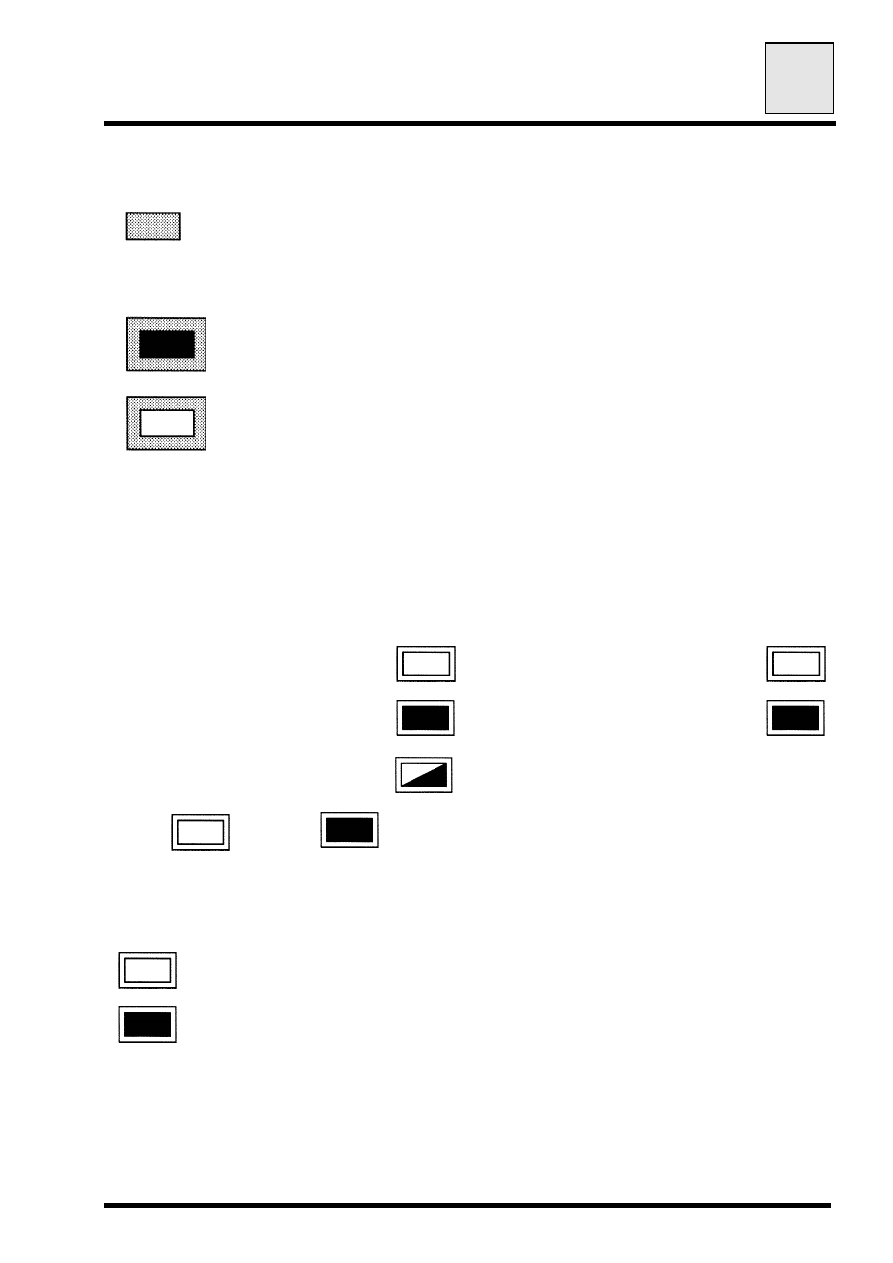

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

Высвечивается, когда устанавливается диалог с проверяемым
элементом; если он остается погашенным:
- код не существует,
- имеется неисправность линии связи, прибора или компьютера.

БАРГРАФЫ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)

Высвечен: имеется неисправность проверяемого элемента,
соответствующий текст определяет неисправность.

Погашен: в проверяемом элементе неисправностей не обнаружено.

БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)

Двигатель остановлен, зажигание включено, оператор не производит никаких
действий

Барграфы состояния показаны на карточке в том виде, в котором они должны находиться
при остановленном двигателе, включенном зажигании, в отсутствие действий оператора

-  Если на карточке барграф

представлен как



то прибор должен давать
информацию



-  Если на карточке барграф

представлен как



то прибор должен давать
информацию



-  Если на карточке барграф

представлен как



то прибор должен давать информацию

или

или

Двигатель работает



Погашен, если функция или состояние, описанные на карточке, больше не
выполняются.



Высвечен, если функция или состояние, описанные на карточке,
выполняются.
