ЗАМЕНА ДЕТАЛЕЙ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Боковая дверь

47-9

47

D

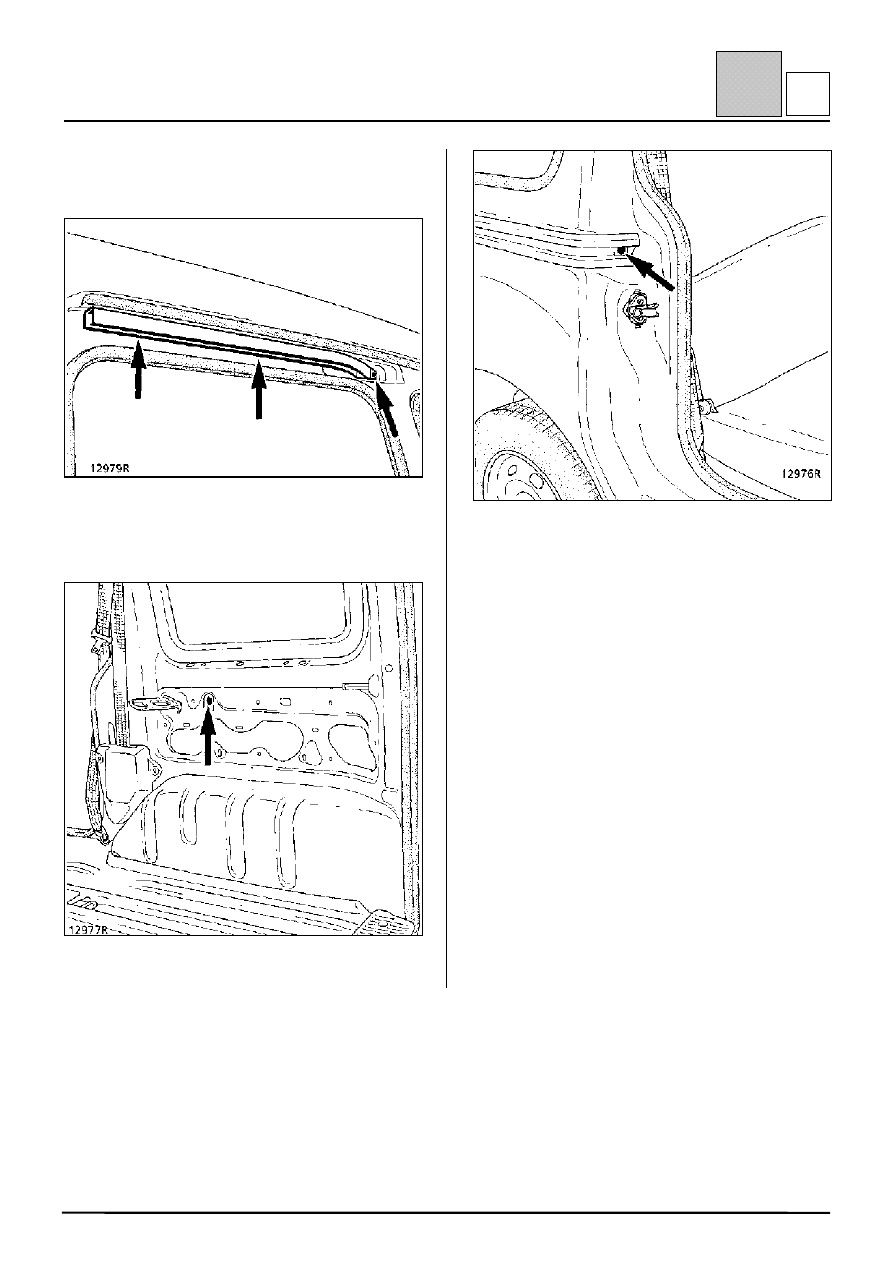

СНЯТИЕ КРЕПЛЕНИЙ ВЕРХНЕЙ
НАПРАВЛЯЮЩЕЙ

СНЯТИЕ КРЕПЛЕНИЙ ЦЕНТРАЛЬНОЙ
НАПРАВЛЯЮЩЕЙ

Снимите внутреннюю обивку двери.

ЗАМЕНА ДЕТАЛЕЙ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Боковая дверь

47-10

47

D

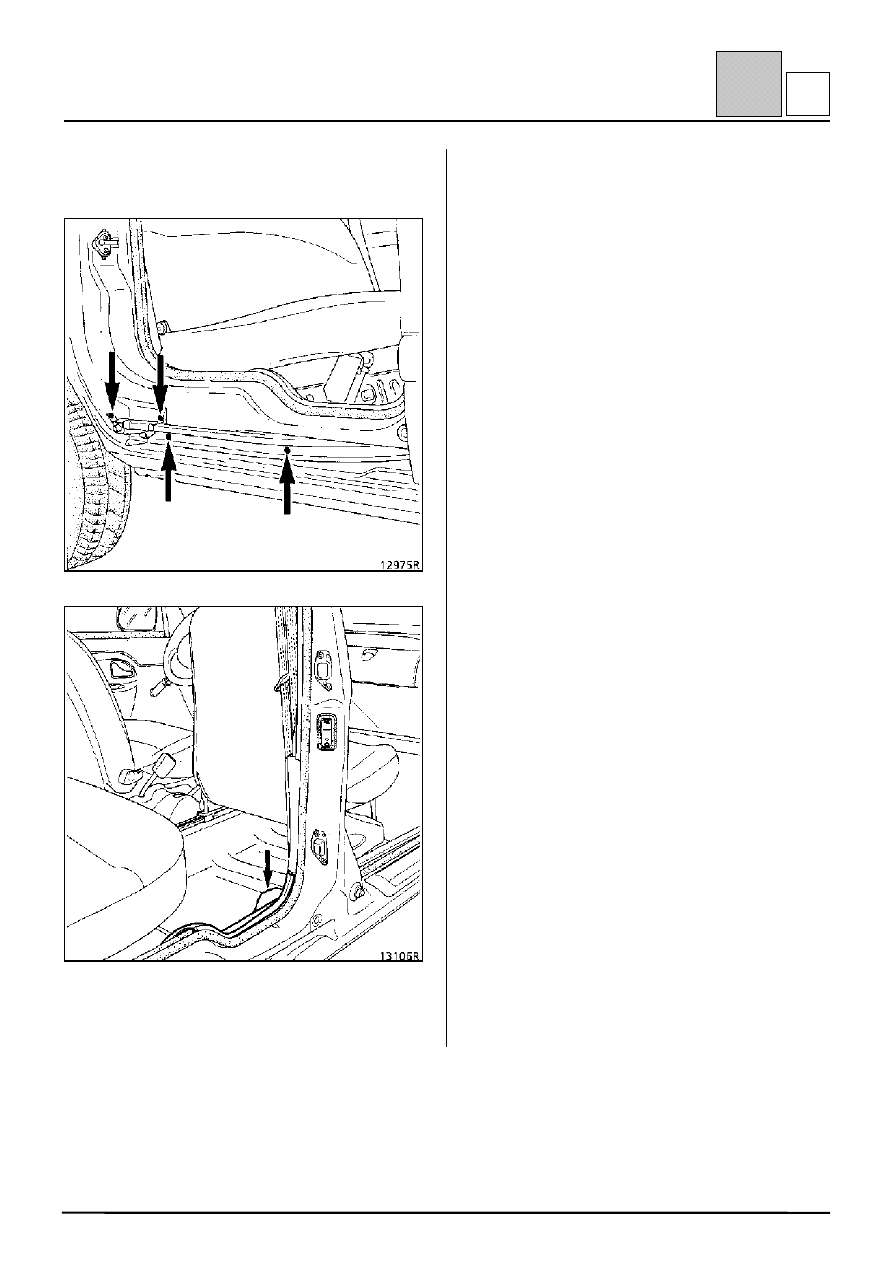

СНЯТИЕ КРЕПЛЕНИЯ НИЖНЕЙ
НАПРАВЛЯЮЩЕЙ

Нижняя облицовка устанавливается и снимается
в соответствии с вариантом комплектации
автомобиля.

УСТАНОВКА

Установка двери производится в порядке,
обратном снятию. При этом выполните
регулировку двери, как указано в подразделе 51
«Механизм сдвижной двери».

ЗАМЕНА ДЕТАЛЕЙ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Панель боковой двери

47-11

47

E

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от
бокового удара.

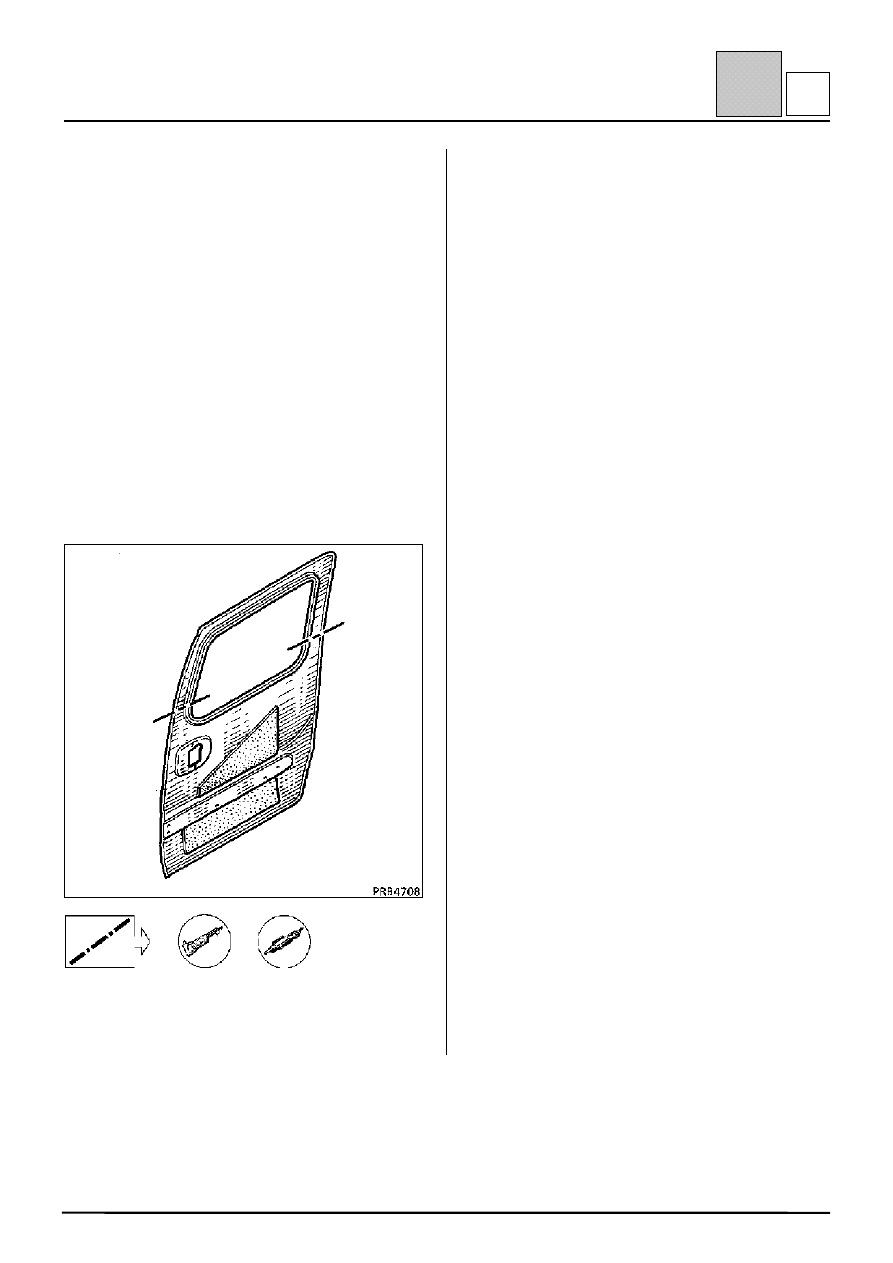

Деталь заменяется частично (линии отреза
показаны на приведенном рисунке).

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с шумоизолирующими обивками.

ПРИМЕЧАНИЕ: на автомобилях с неостекленной
боковой дверью замена панели производится
целиком.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

короб двери;
противовзломный усилитель;
усилитель боковой двери.

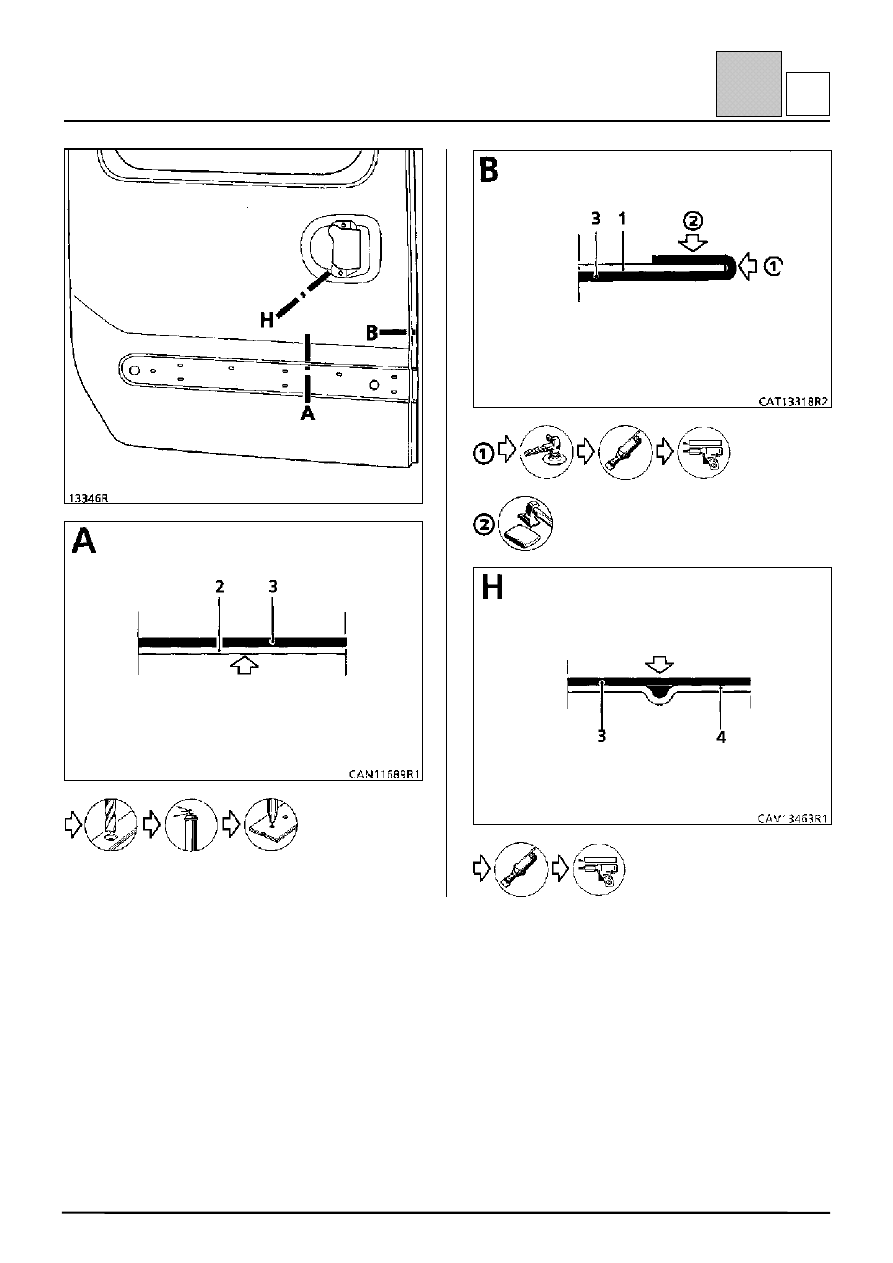

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Короб двери

0,8

2 Противовзломный усилитель

1,2

3 Панель двери

0,8

4 Усилитель двери

1,2

или

ЗАМЕНА ДЕТАЛЕЙ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Панель боковой двери

47-12

47

E
