ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Боковая панель кузова

44-9

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от задне-
бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

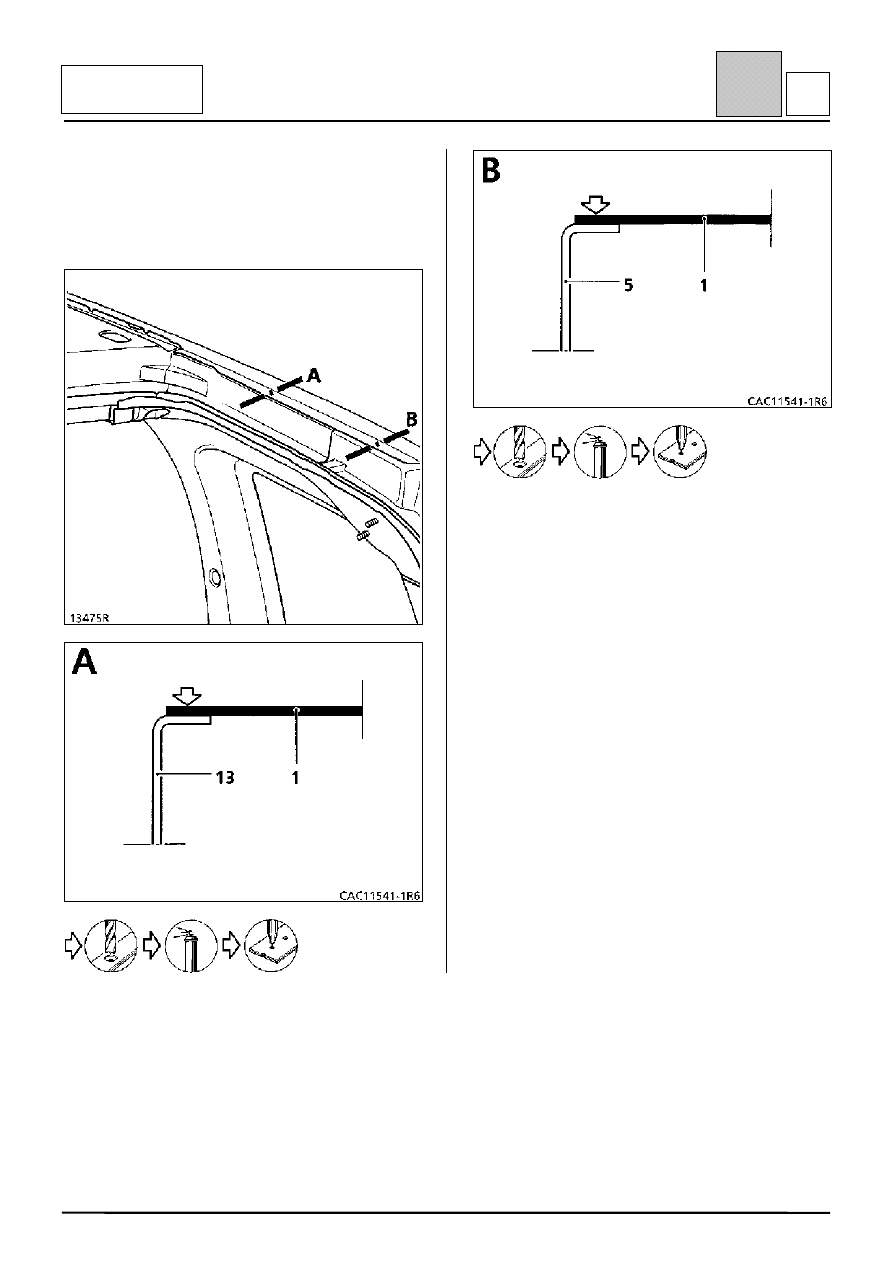

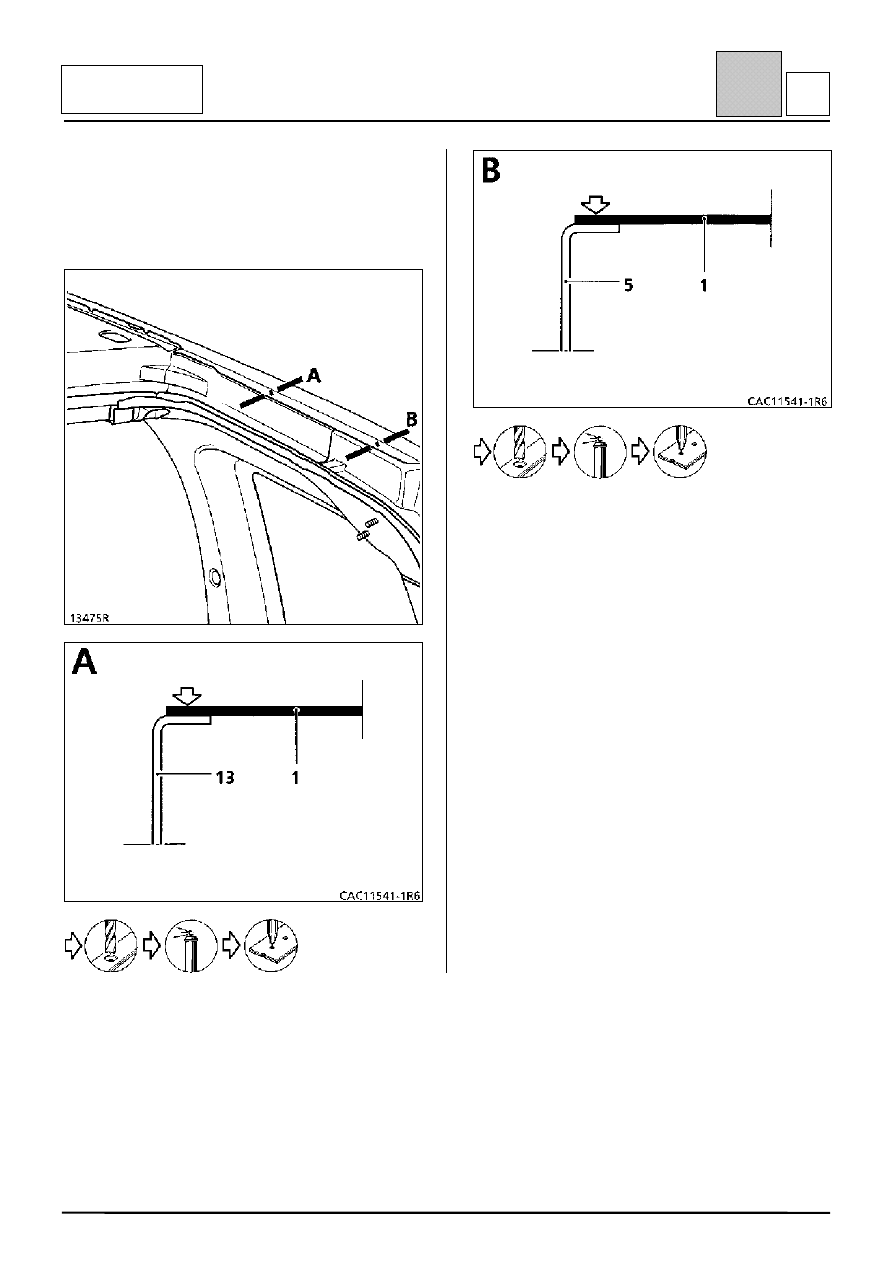

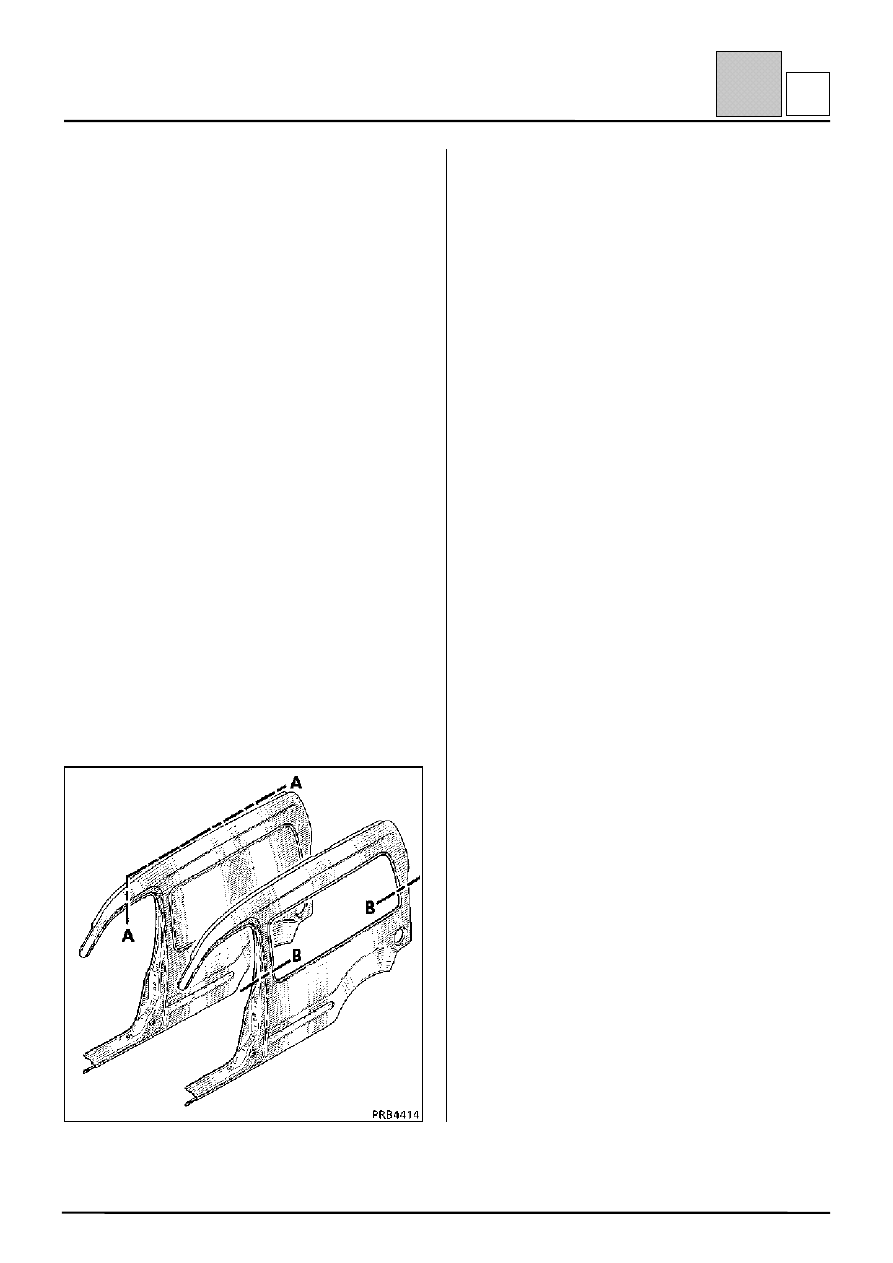

На автомобиле со сплошной панелью боковины
операция может выполняться двумя способами
(см. приведенный рисунок):

1 – полная замена с отрезанием по линии А-А

верхней части;

2 – частичная замена с отрезанием по линии В-В

части остекленной панели боковины.

В конце данного подраздела приводятся
особенности выполнения операции на
автомобилях в варианте с остекленной панелью и
варианте с раскрывающейся секцией крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с кронштейнами рельсов
сдвижной двери и кронштейном крепления
фиксатора замка двери.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

желоб панели боковины — панель крепления
заднего фонаря;
внутренняя панель боковины кузова;
усилитель центральной стойки кузова;
скоба усилителя задней панели крыла.

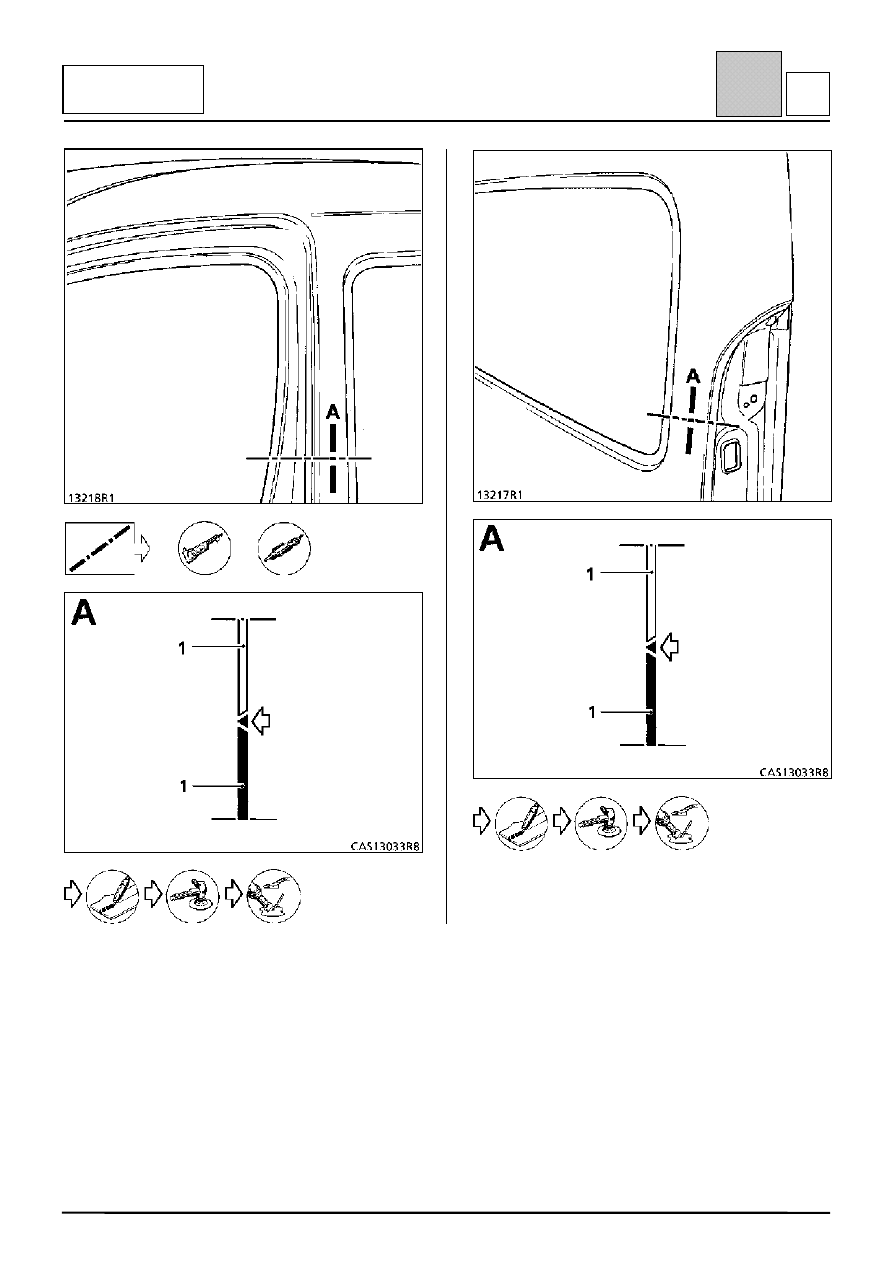

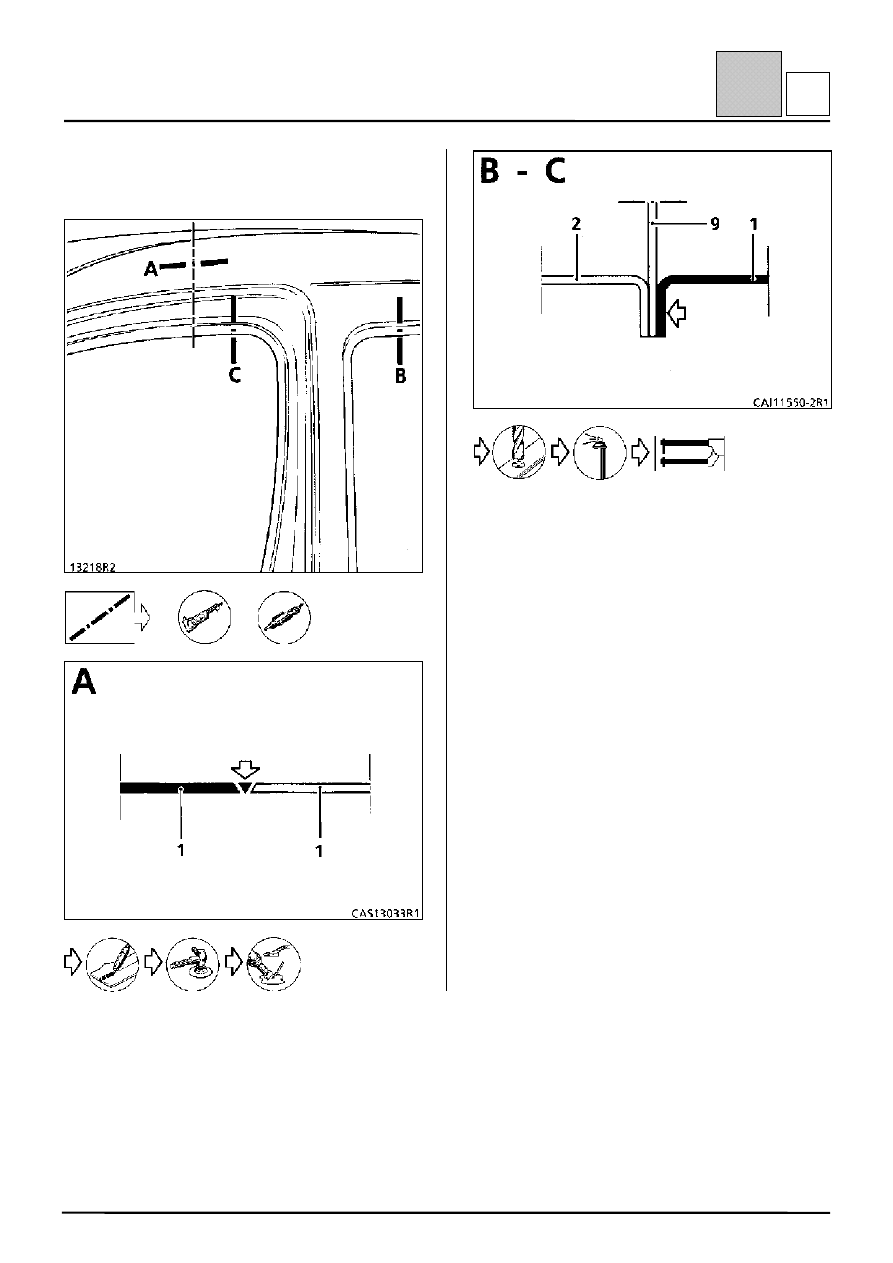

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Панель заднего крыла

0,8

2 Внутренняя панель заднего крыла

0,7

3 Желоб панели боковины – панель

крепления заднего фонаря

1,2

4 Удлинитель панели заднего крыла

1,0

5 Верхний усилитель желоба панели

боковины

1,2

6 Центральный кронштейн сдвижной

двери

1,0

7 Внутренний продольный профиль края

крыши

0,7

8 Панель крыши

0,7

9 Верхний усилитель центральной стойки

двери

1,2

10 Усилитель центральной стойки двери

1,2

11 Накладка порога

1,5

12 Желоб раздвижной секции крыши

0,7

13 Усилитель стойки и порога кузова

1,2

14 Скоба усилителя панели заднего крыла

0,7

15 Элемент жесткости крыла

0,7
