ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

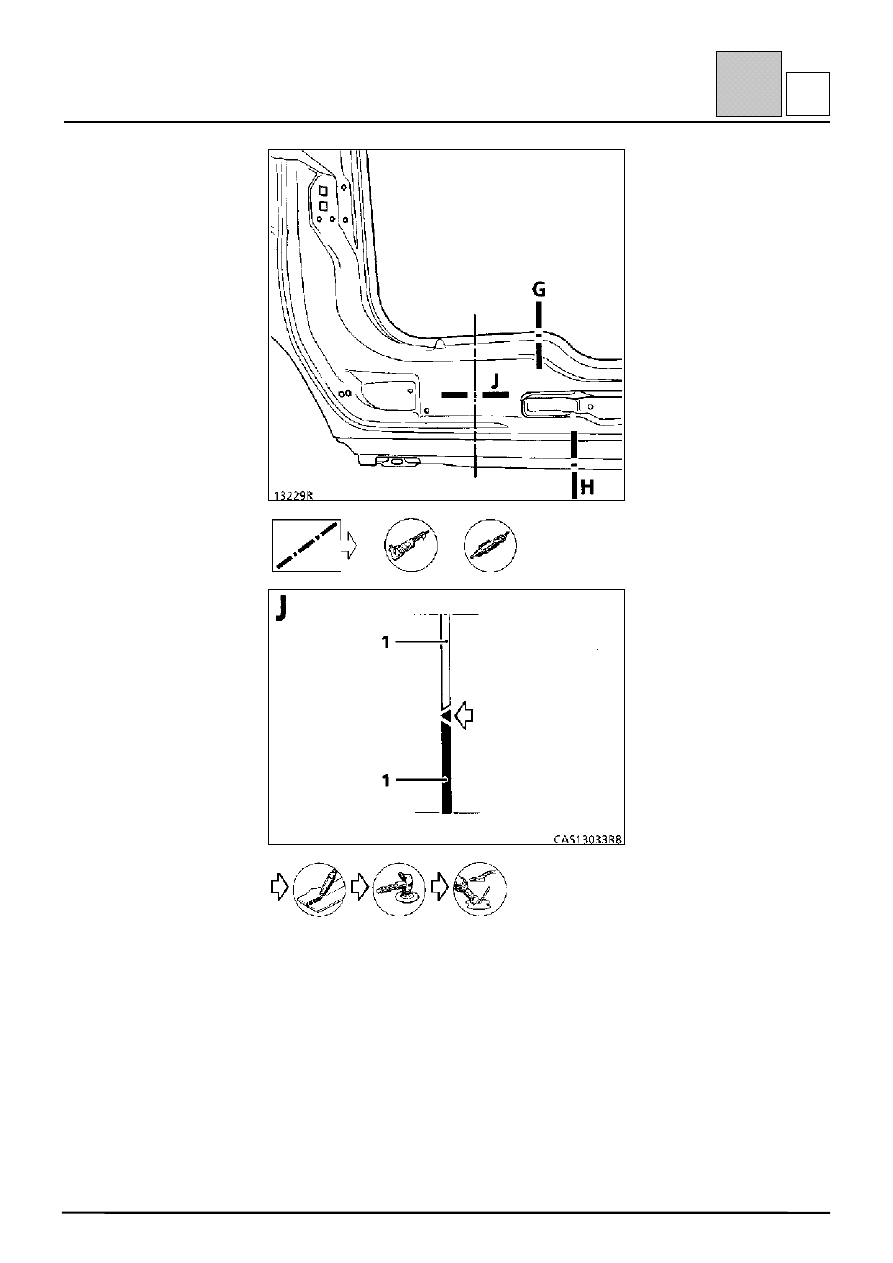

Центральная стойка – нижняя секция

боковины кузова

43-18

43

D

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

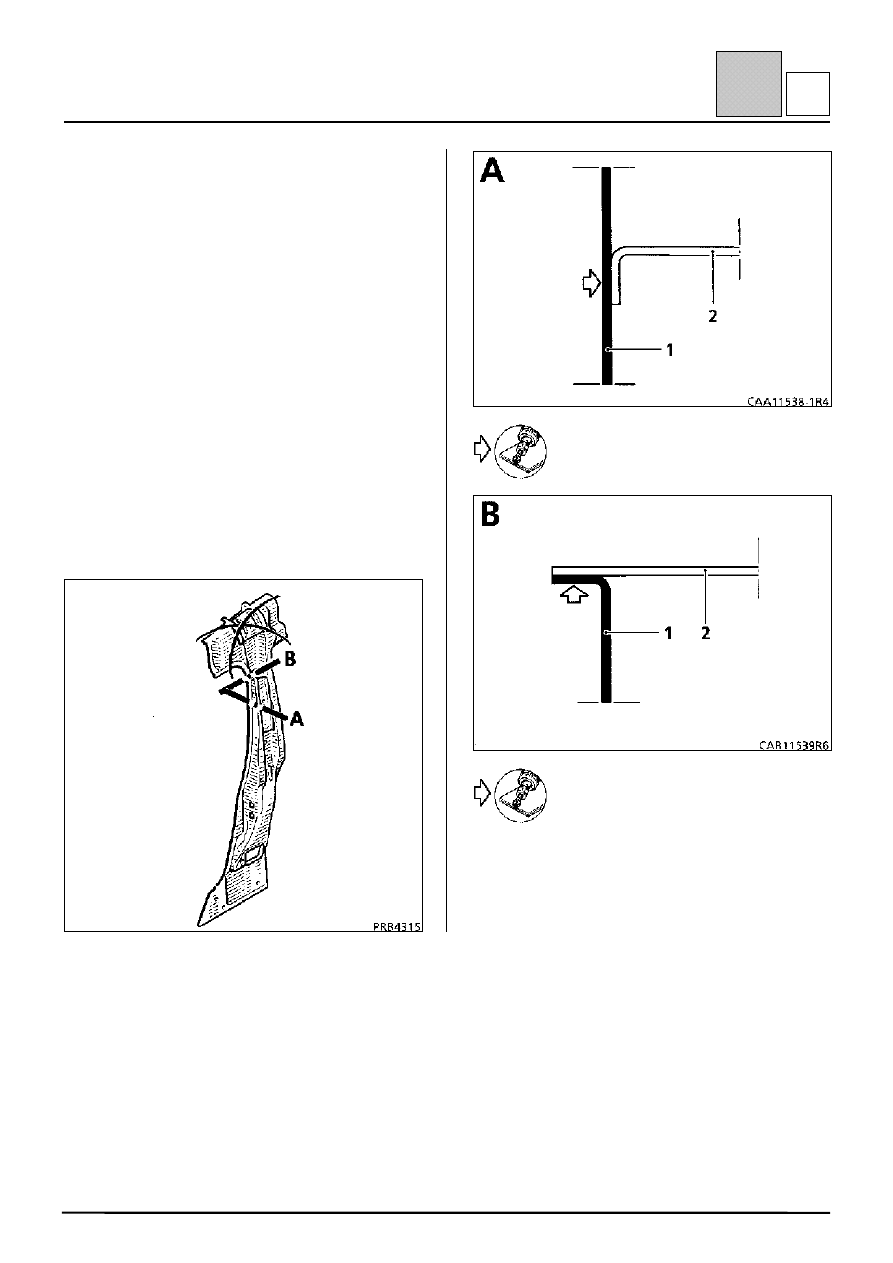

Нижний усилитель центральной стойки

кузова – стойка двери

43-19

43

E

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены центральной
стойки кузова при повреждениях от передне-
бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

От поставляемой детали следует отсоединить
верхний усилитель стойки путем удаления точек
сварки.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с гайкой крепления ремня
безопасности.

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Нижний усилитель центральной стойки

кузова – стойка двери

43-20

43

E

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

накладка порога;
верхний усилитель центральной стойки кузова;
внутренняя панель боковины кузова;
усилитель порога.

ПРИМЕЧАНИЕ: сварное соединение с
внутренней панелью боковины выполняется при
установке центральной стойки.

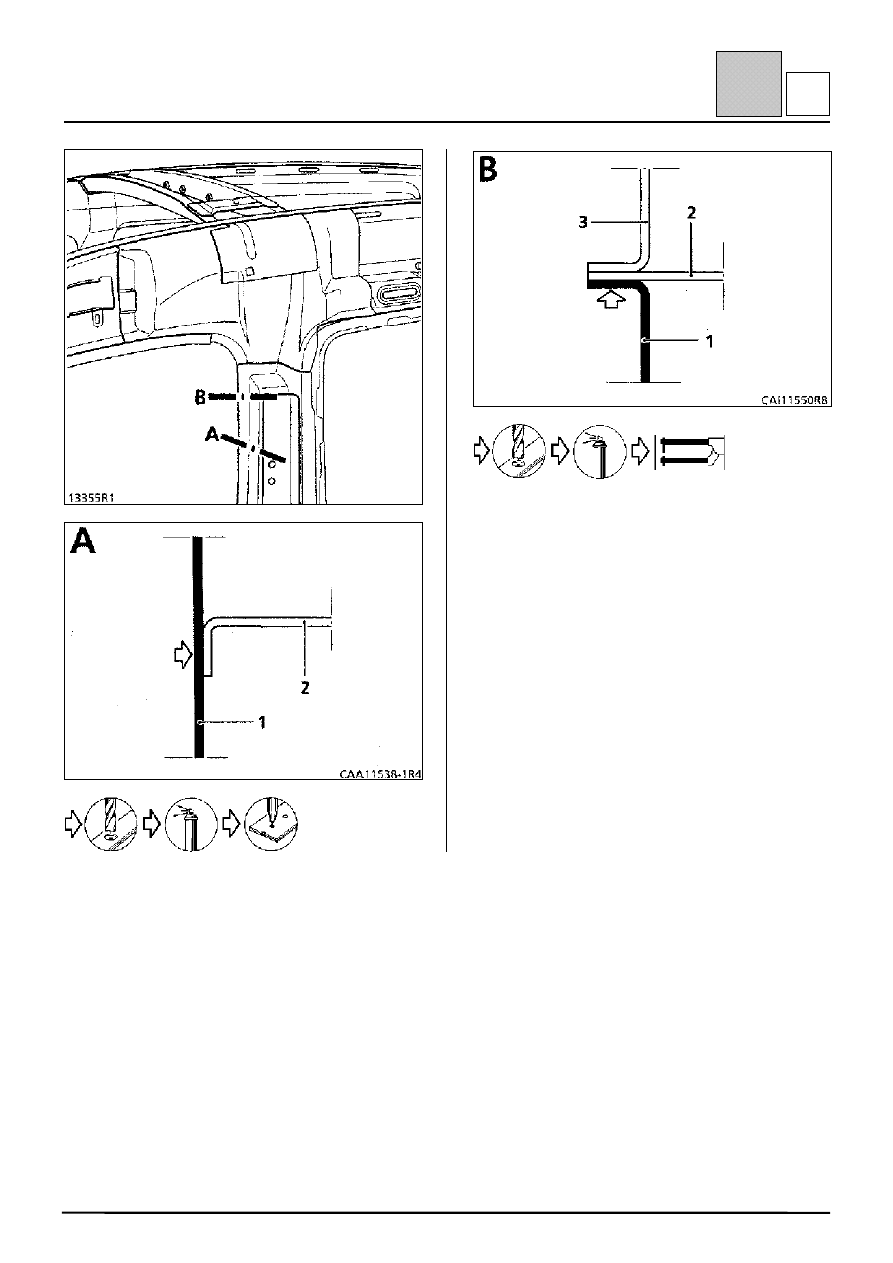

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Нижний усилитель центральной стойки

1,2

2 Верхний усилитель центральной стойки

1,2

3 Внутренняя панель боковины

0,8

4 Усилитель порога

1,2

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Нижний усилитель центральной стойки

кузова – стойка двери

43-21

43

E
