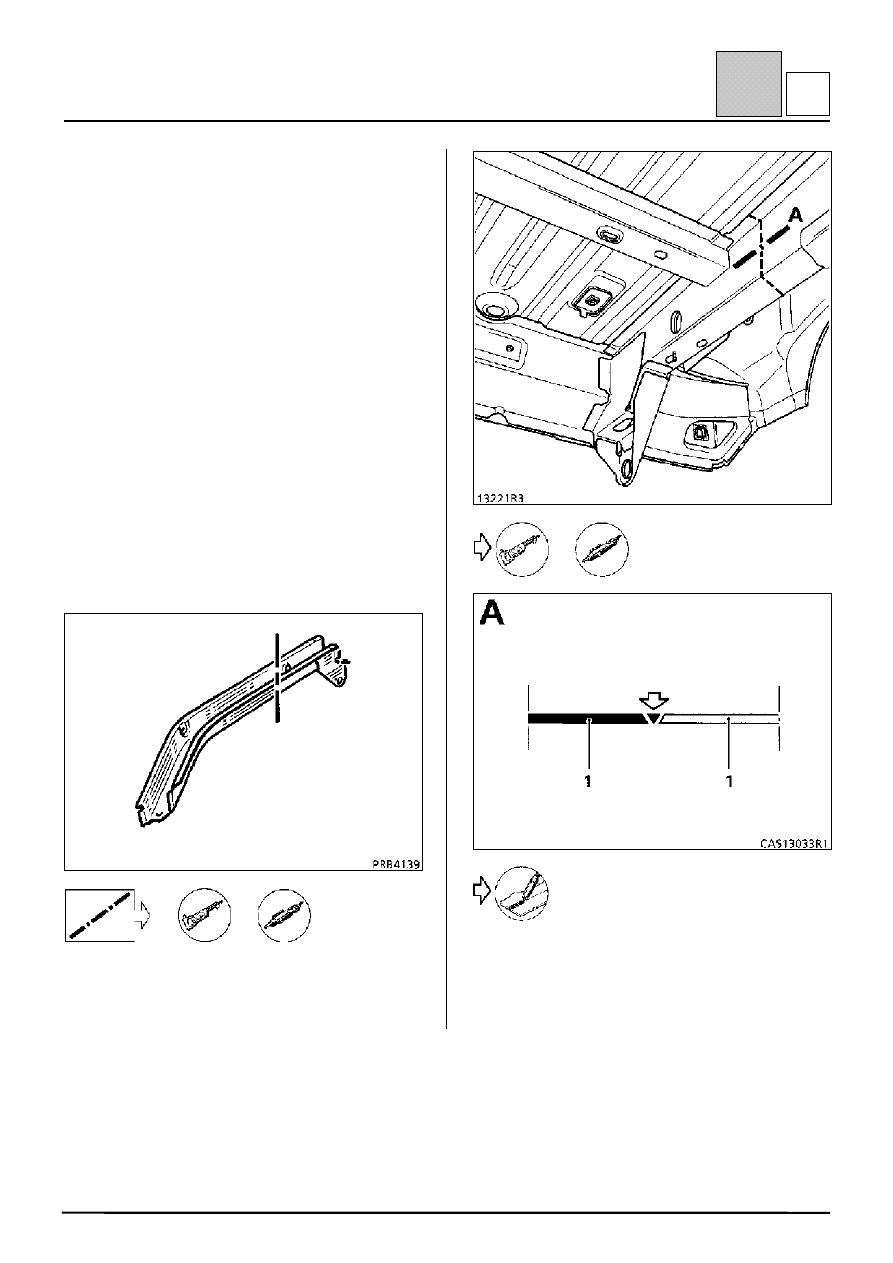

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задний лонжерон (частичная замена)

41-62

41

S

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены задней крайней
поперечины при повреждениях от удара сзади.

Деталь может заменяться отдельно с разрезом,
линия которого показана на приведенном рисунке.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– задним усилителем лонжерона;
– буксировочной проушиной (левая сторона);
– удлинителем заднего лонжерона.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задний лонжерон

1,5

или

или

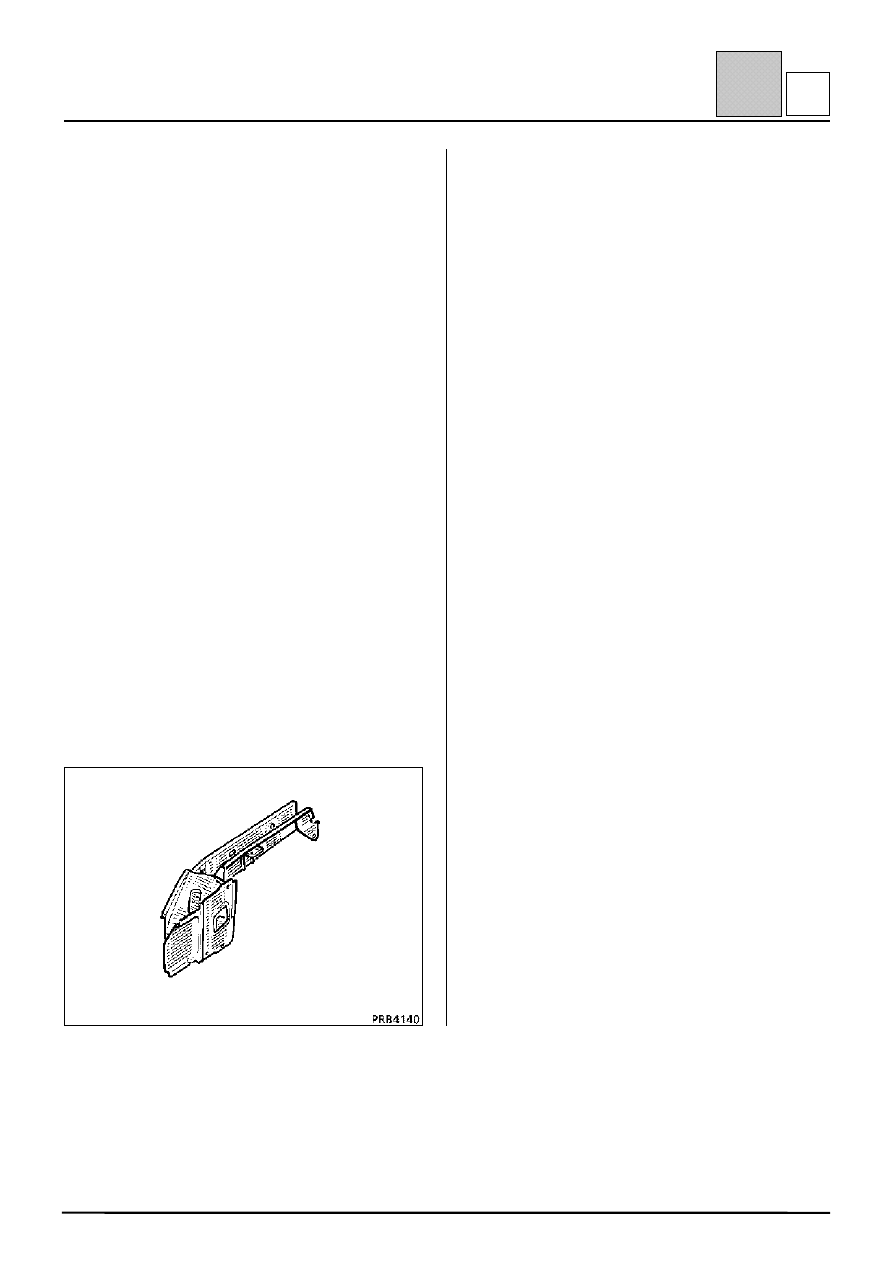

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задний лонжерон в сборе

41-63

41

T

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены боковой панели с
внутренней панелью колесной арки и внутренней
колесной аркой при повреждениях от заднего
бокового удара.

Она требует частичной замены задней секции
заднего пола и передней поперечины заднего
пола.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– задним усилителем лонжерона;
– буксировочной проушиной (левая сторона);
– удлинителем заднего лонжерона;
– верхней косынкой крепления амортизаторной

стойки;

– кронштейном крепления заднего моста;
– верхней косынкой крепления заднего моста;
– усилителем лонжерона;
– задней частью накладки порога.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

накладка порога;
центральная поперечина задней части пола;
элемент жесткости задней части пола.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задний лонжерон

1,5

2 Задняя часть пола

1,0

3 Центральная поперечина задней части

пола

1,5

4 Накладка порога

1,2

5 Задняя часть накладки порога

1,5

6 Элемент жесткости задней части пола

1,0

7 Нижняя косынка крепления задней

амортизаторной стойки

1,5

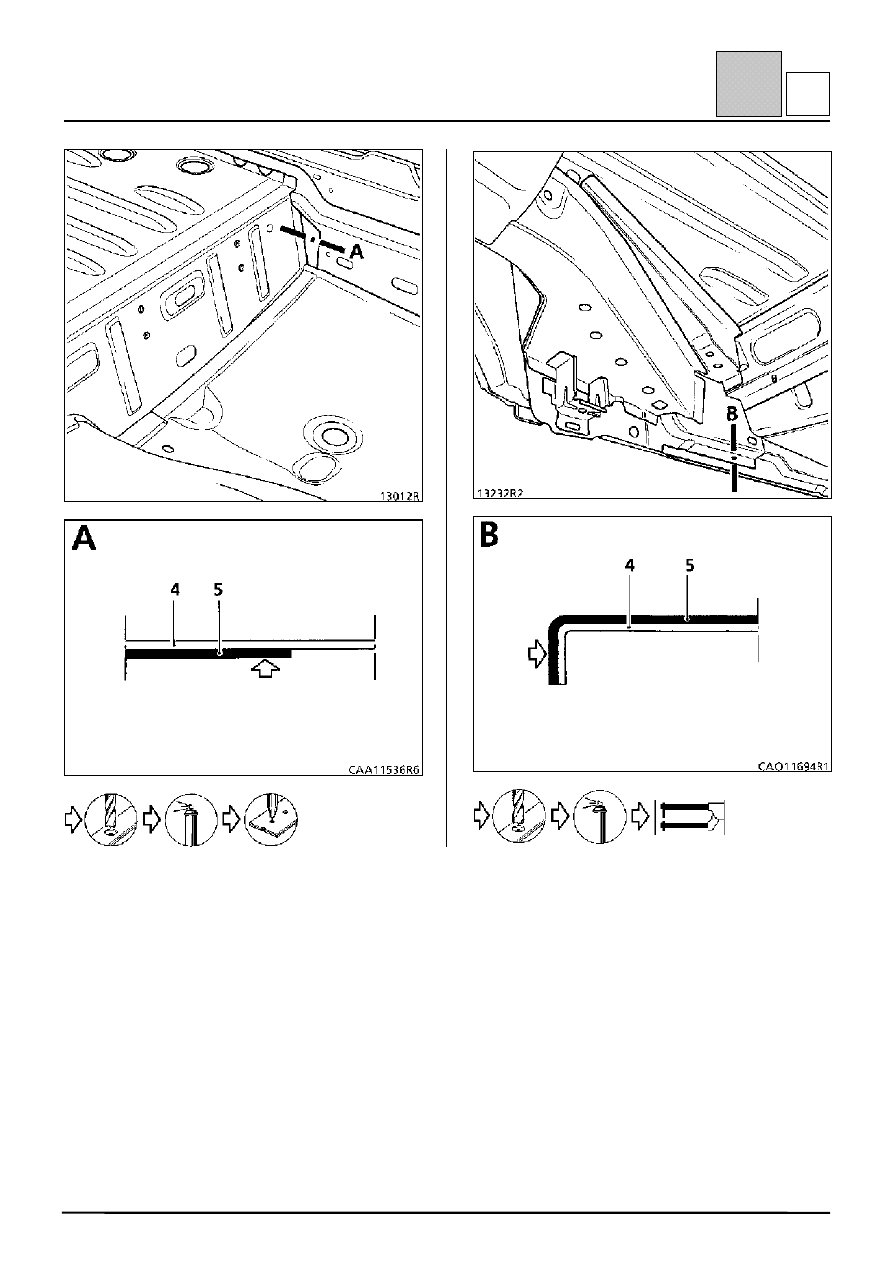

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задний лонжерон в сборе

41-64

41

T

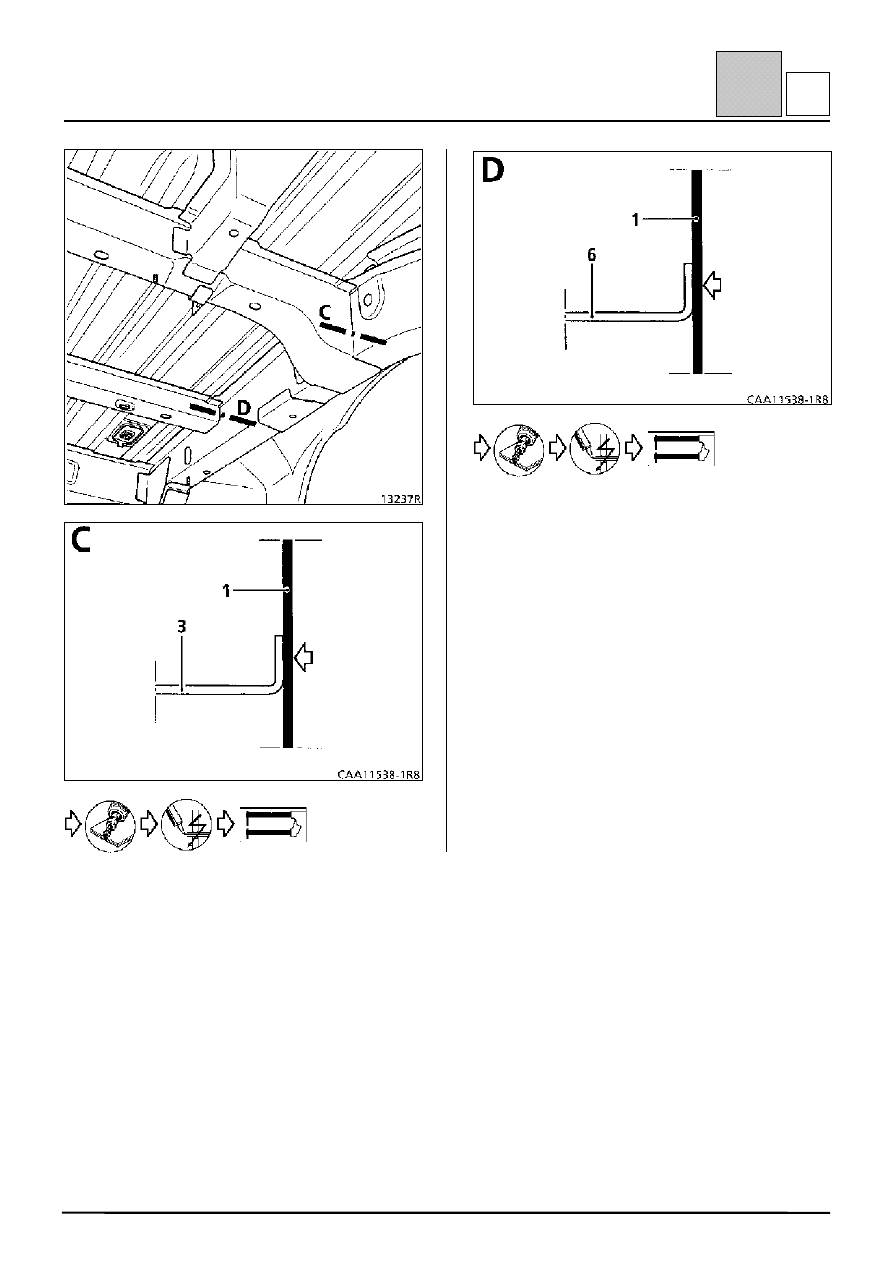

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задний лонжерон в сборе

41-65

41

T
